本技術屬于水上動力設備，尤其涉及一種水上動力設備及其充電電路。

背景技術：

1、水上動力設備指的是帶有動力裝置，能夠在對應水域運動進行救援、運輸?shù)妊b置，例如動力救生圈，能夠通過遙控該救生圈到達落水者所處的位置進行施救。

2、水上動力設備通常包括驅動件以及為驅動件供電的電池模組，以及為電池模組充電的充電電路，充電電路配置有充電接口。

3、由于水上動力設備應用于水域中，充電接口存在接觸水的風險，特別是在充電接口帶電時，充電接口的正負極端子與水域的水之間存在電化學腐蝕問題。

技術實現思路

1、本實用新型的目的在于提供一種水上動力設備的充電電路，旨在解決傳統的水上動力設備的充電電路的充電接口存在電化學腐蝕的問題。

2、本實用新型實施例的第一方面提出了一種水上動力設備的充電電路，包括：

3、充電接口，用于連接充電器；

4、開關電路，與所述充電接口和水上動力設備的電池模組連接，所述開關電路，在所述充電接口上電時觸發導通，以及受關斷信號觸發關斷；

5、主控電路，與所述電池模組和所述開關電路連接，所述主控電路，用于與所述電池模組通信以及獲取所述電池模組的充電狀態，并在所述電池模組未充電時觸發輸出所述關斷信號。

6、可選地，所述開關電路包括：

7、繼電器，所述繼電器的觸點連接于所述充電接口和所述電池模組之間；

8、繼電器驅動電路，所述繼電器驅動電路分別與所述充電接口、所述主控電路和所述繼電器的線圈連接，所述繼電器驅動電路在所述充電接口上電時觸發所述繼電器的線圈通電，并吸合所述繼電器的觸點，以及受所述關斷信號觸發截止輸出電源信號至所述繼電器的線圈。

9、可選地，所述充電接口包括正極端子和負極端子，所述繼電器包括第一繼電器和第二繼電器；

10、所述第一繼電器的觸點的第一端與所述正極端子連接，所述第二繼電器的觸點的第一端和所述負極端子連接，所述第一繼電器的觸點的第二端和所述第二繼電器的觸點的第二端構成所述開關電路的輸出端，所述第一繼電器的線圈和所述第二繼電器的線圈分別與所述繼電器驅動電路連接。

11、可選地，所述繼電器驅動電路包括電子開關管、第一二極管、第二二極管、第一電阻、第二電阻、第三電阻、第四電阻、電容和光耦；

12、所述電子開關管的第一端、所述第一電阻的第一端、所述光耦的集電極、所述第一繼電器的觸點的第一端與所述正極端子連接，所述電子開關管的控制端、所述第一電阻的第二端、所述第二電阻的第一端和所述光耦的發射極連接，所述第二電阻的第二端、所述第一二極管的陽極、所述第二二極管的陽極、所述第一繼電器的線圈的第一端、所述第二繼電器的線圈的第一端、所述第二繼電器的觸點的第一端和所述負極端子連接，所述電子開關管的第二端、所述第三電阻的第一端和所述電容的第一端連接，所述第三電阻的第二端、所述電容的第二端、所述第一二極管的陰極、所述第二二極管的陰極、所述第一繼電器的線圈的第二端、所述第二繼電器的線圈的第二端連接，所述光耦的陽極與正電源端連接，所述光耦的陰極與所述第四電阻連接，所述第四電阻的第二端與主控電路連接。

13、可選地，所述第一繼電器的觸點包括第一動觸點、第一靜觸點和第二靜觸點，所述第二繼電器的觸點包括第二動觸點、第三靜觸點和第四靜觸點；

14、所述第一動觸點構成所述第一繼電器的觸點的第一端，所述第一靜觸點構成所述第一繼電器的觸點的第二端，所述第二動觸點構成所述第二繼電器的觸點的第一端，所述第三靜觸點構成所述第一繼電器的觸點的第二端；

15、所述開關電路還包括第五電阻；

16、所述第五電阻連接于所述第二靜觸點和所述第四靜觸點之間。

17、可選地，所述電池模組包括電池和電池管理電路，所述電池管理電路分別與所述開關電路和所述電池連接；

18、所述主控電路包括：

19、通訊電路，與所述電池管理電路連接；

20、主控制器，與所述開關電路和所述通訊電路連接，所述主控制器，用于通過所述通訊電路與所述電池管理電路進行通信，并獲取所述電池的充電狀態，并在所述電池未充電時觸發輸出所述關斷信號至所述開關電路。

21、可選地，所述水上動力設備的充電電路還包括：

22、電源轉換電路，與所述主控電路和所述電池模組連接，所述電源轉換電路，用于將所述電池模組輸出的電源信號轉換為工作電源并輸出至所述主控電路。

23、可選地，所述電源轉換電路包括dc/dc轉換芯片，所述dc/dc轉換芯片的電源輸入端與所述電池模組連接，所述dc/dc轉換芯片的電源輸出端與所述主控電路連接。

24、可選地，所述正極端子和所述負極端子為金屬探針。

25、本實用新型實施例的第二方面提出了一種水上動力設備，包括電池模組和如上所述的水上動力設備的充電電路；

26、所述電池模組與所述水上動力設備的充電電路連接。

27、本實用新型實施例與現有技術相比存在的有益效果是：上述的水上動力設備的充電電路包括充電接口、開關電路和主控電路，充電時，開關電路觸發導通，并對水上動力設備內的電池模組進行充電，主控電路與電池模組之間通訊并獲取電池模組的充電狀態，在充電接口與充電器斷開或者電池模組滿電狀態未進行充電時，主控電路控制開關電路關斷，充電接口不帶電，充電接口與海水之間不會發生電化學腐蝕問題，保護充電電路的充電接口。

技術特征：

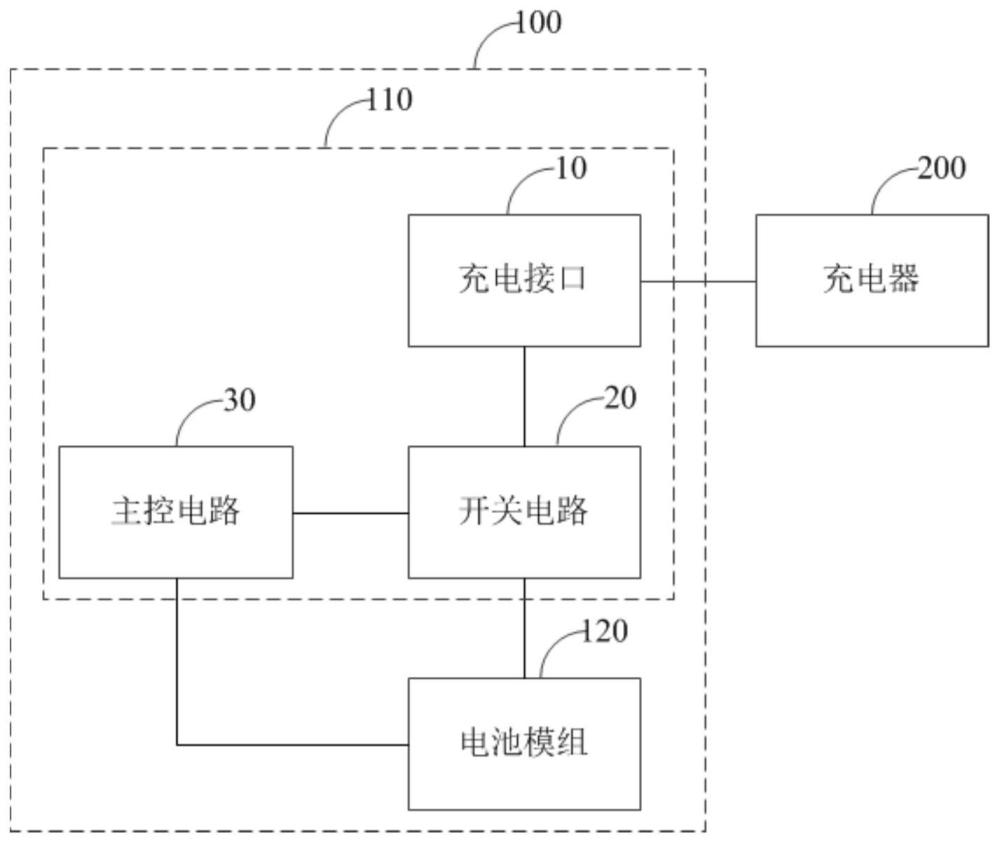

1.一種水上動力設備(100)的充電電路(110)，其特征在于，包括：

2.如權利要求1所述的水上動力設備(100)的充電電路(110)，其特征在于，所述開關電路(20)包括：

3.如權利要求2所述的水上動力設備(100)的充電電路(110)，其特征在于，所述充電接口(10)包括正極端子和負極端子，所述繼電器(21)包括第一繼電器(k1)和第二繼電器(k2)；

4.如權利要求3所述的水上動力設備(100)的充電電路(110)，其特征在于，所述繼電器驅動電路(22)包括電子開關管(q1)、第一二極管(d1)、第二二極管(d2)、第一電阻(r1)、第二電阻(r2)、第三電阻(r3)、第四電阻(r4)、電容(c1)和光耦(u1)；

5.如權利要求3所述的水上動力設備(100)的充電電路(110)，其特征在于，所述第一繼電器(k1)的觸點包括第一動觸點、第一靜觸點和第二靜觸點，所述第二繼電器(k2)的觸點包括第二動觸點、第三靜觸點和第四靜觸點；

6.如權利要求1所述的水上動力設備(100)的充電電路(110)，其特征在于，所述電池模組(120)包括電池(122)和電池管理電路(121)，所述電池管理電路分別與所述開關電路(20)和所述電池(122)連接；

7.如權利要求1所述的水上動力設備(100)的充電電路(110)，其特征在于，所述水上動力設備(100)的充電電路(110)還包括：

8.如權利要求7所述的水上動力設備(100)的充電電路(110)，其特征在于，所述電源轉換電路(40)包括dc/dc轉換芯片，所述dc/dc轉換芯片的電源輸入端與所述電池模組(120)連接，所述dc/dc轉換芯片的電源輸出端與所述主控電路(30)連接。

9.如權利要求3所述的水上動力設備(100)的充電電路(110)，其特征在于，所述正極端子和所述負極端子為金屬探針。

10.一種水上動力設備(100)，其特征在于，包括電池模組(120)和如權利要求1～9中任一項所述的水上動力設備(100)的充電電路(110)；

技術總結
本技術提出一種水上動力設備及其充電電路，其中，充電電路包括充電接口、開關電路和主控電路，充電時，開關電路觸發導通，并對水上動力設備內的電池模組進行充電，主控電路與電池模組之間通訊并獲取電池模組的充電狀態，在充電接口與充電器斷開或者電池模組滿電狀態未進行充電時，主控電路控制開關電路關斷，充電接口不帶電，充電接口與海水之間不會發生電化學腐蝕問題，保護充電電路的充電接口。

技術研發人員：鐘廣興,吳增鑫,李少基,尹思彤,朱德洪,胡勇智,楊嘉銘,黃永勝,江云華,程亮
受保護的技術使用者：珠海云洲智能科技股份有限公司
技術研發日：20240516
技術公布日：2025/4/28
