本技術涉及過電壓與防雷，具體的說是一種具有后備保護功能的電涌保護器。

背景技術：

1、當今社會各種自然災害頻發，雷電就是其中之一。電涌保護器(簡稱spd)?是電子設備雷電防護中不可缺少的一種裝置，電涌保護器的作用是把竄入電力線、信號傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，或將強大的雷電流泄流入地，保護被保護的設備或系統不受沖擊而損壞。spd中核心元件為壓敏電阻器，受暫態過電壓或雷電流沖擊，spd發生劣化，在極限情況下（如spd失效模式為短路時等）引起起火等電氣故障，必須在電路中spd上端加裝spd保護裝置，在spd損壞瞬間使其迅速從供電回路中脫離。按照gb50057建筑物防雷設計規范、以及gbt21431建筑物防雷裝置檢測技術規范中要求“安裝在電路上spd,其前端宜有后備保護裝置”。

2、目前市場上“后備保護裝置”主要有：電涌保護器專用后備保護器、熔斷器、空開等器件，因受到其性能、原理的局限，或性能不能全部滿足、或二類產品安裝在一起，增大了設備空間、增加了產品成本，不利于產品參數特性配合，不利于產品小型化。

3、電涌保護器也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，電涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。電涌保護器，適用于交流50/60hz，額定電壓220v/380v的供電系統中，對間接雷電和直接雷電影響或其他瞬時過壓的電涌進行保護，適用于家庭住宅、第三產業以及工業領域電涌保護的要求。

4、然而，市場上的限壓型電涌保護器均需要在產品前端額外加上后備保護器或熔斷器，才能對回路上的電涌保護器進行過載保護，導致其增設結構繁瑣復雜，占用較大的體積空間，且使用不方便，不具有便攜性。

5、為此，我們提供了一種帶后備保護功能電涌保護器，用以克服以上問題。

技術實現思路

1、針對現有技術中存在的上述不足之處，本實用新型目的是提供一種具有后備保護功能的電涌保護器，用于解決現有限壓型電涌保護器均需要在產品前端額外加上后備保護器或熔斷器以后，才能對回路上的電涌保護器進行過載保護的問題。

2、本實用新型為實現上述目的所采用的技術方案是：一種具有后備保護功能的電涌保護器，包括電涌保護器外殼、脫扣機構、放電間隙、電磁脫扣器、壓敏電阻器模塊?、上接線端子、遙信輸出端子、下接線端子，該電涌保護器的外部活動連接有電涌保護器外殼，其特點是：所述脫扣機構設置于電涌保護器外殼內部的上端，脫扣機構的一端與電磁脫扣器相連接，脫扣機構的另一端與安裝在電涌保護器外殼外部的手柄制動連接；所述脫扣機構的兩端分別連接有動觸頭與靜觸頭，所述電磁脫扣器通過脫扣機構控制動觸頭與靜觸頭的接觸或分離；所述壓敏電阻器模塊通過安裝卡設置在電涌保護器外殼內部的下端；所述上接線端子與所述下接線端子分別連接于電涌保護器外殼內部的左右兩端。

3、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述脫扣機構包括跳扣輪、連接件、觸頭座、鎖扣、杠桿輪，所述觸頭座的頂端與杠桿輪相連接，所述杠桿輪與鎖扣活動連接，所述杠桿輪通過連接件與跳扣輪相連接，所述跳扣輪上轉動相接有手柄連接桿。

4、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述手柄連接桿與手柄適配相接。

5、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述放電間隙為帶惰性氣體的氣體放電管或者是金屬電極形成的空氣間隙。

6、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述電磁脫扣器、動鐵芯、電磁線圈、線圈骨架、回位彈簧以及靜鐵芯，所述線圈骨架的左右兩端分別連接有電磁線圈，所述線圈骨架的一端與電磁脫扣器相連接，所述線圈骨架的另一端通過回位彈簧與靜鐵芯相連接。

7、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述靜鐵芯上插接相連有脫口頂桿。

8、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：工頻電流在所述電磁線圈兩端產生的感生電壓小于放電間隙的擊穿電壓。

9、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述壓敏電阻器模塊包括壓敏電阻元件、低溫焊接點、過熱脫離機構、指示機構以及壓簧，所述壓敏電阻元件上設有一凸臺電極，所述低溫焊接點焊接于凸臺電極上，所述過熱脫離機構設置在壓敏電阻元件內部的一側，所述指示機構通過壓簧彈性設置在壓敏電阻元件內部的另一側。

10、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述過熱脫離機構的一側電性連接有輔助遙信輸出線。

11、為了進一步提高具有后備保護功能的電涌保護器的使用便利性，本實用新型采用的方案是：所述電涌保護器外殼的外側連接有一遙信輸出端子。

12、本實用新型的有益效果：該種具有后備保護功能的電涌保護器增設后備保護結構，縮小了原來的設備空間、節約了產品成本，利于產品參數特性配合，更有助于產品小型化，具有雙重安全性與便攜性。

技術特征：

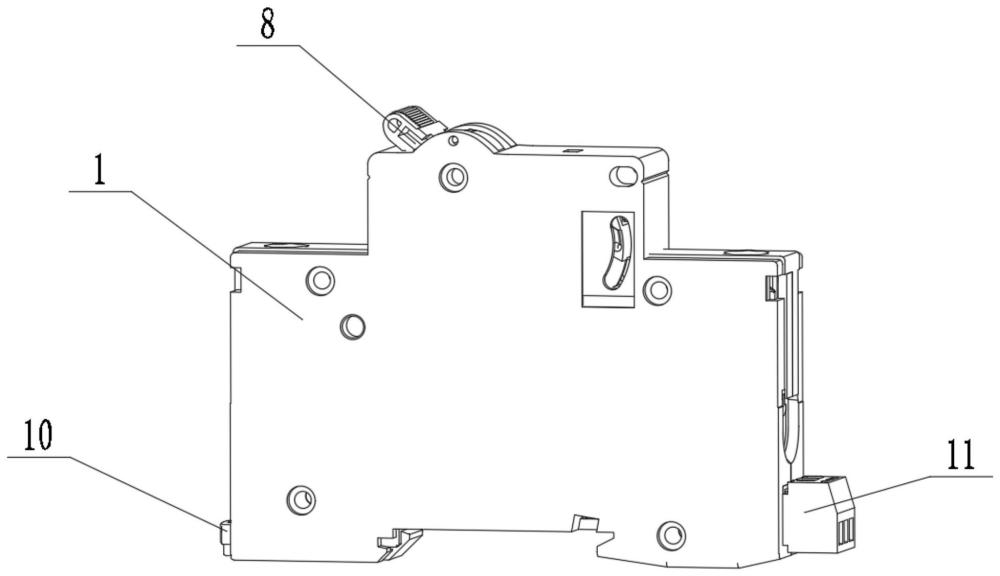

1.一種具有后備保護功能的電涌保護器，包括電涌保護器外殼（1）、脫扣機構（2）、放電間隙（5）、電磁脫扣器（6）、壓敏電阻器模塊（7）?、上接線端子（9）、遙信輸出端子（11）、下接線端子（12），該電涌保護器的外部活動連接有電涌保護器外殼（1），其特征在于：所述脫扣機構（2）設置于電涌保護器外殼（1）內部的上端，脫扣機構（2）的一端與電磁脫扣器（6）相連接，脫扣機構（2）的另一端與安裝在電涌保護器外殼（1）外部的手柄（8）制動連接；所述脫扣機構（2）的兩端分別連接有動觸頭（3）與靜觸頭（4），所述電磁脫扣器（6）通過脫扣機構（2）控制動觸頭（3）與靜觸頭（4）的接觸或分離；所述壓敏電阻器模塊（7）通過安裝卡（10）設置在電涌保護器外殼（1）內部的下端；所述上接線端子（9）與所述下接線端子（12）分別連接于電涌保護器外殼（1）內部的左右兩端。

2.根據權利要求1所述的一種具有后備保護功能的電涌保護器，其特征在于：所述脫扣機構（2）包括跳扣輪（202）、連接件（203）、觸頭座（204）、鎖扣（205）、杠桿輪（206），所述觸頭座（204）的頂端與杠桿輪（206）相連接，所述杠桿輪（206）與鎖扣（205）活動連接，所述杠桿輪（206）通過連接件（203）與跳扣輪（202）相連接，所述跳扣輪（202）上轉動相接有手柄連接桿（201）。

3.根據權利要求2所述的一種具有后備保護功能的電涌保護器，其特征在于：所述手柄連接桿（201）與手柄（8）適配相接。

4.根據權利要求1所述的一種具有后備保護功能的電涌保護器，其特征在于：所述放電間隙（5）為帶惰性氣體的氣體放電管或者是金屬電極形成的空氣間隙。

5.根據權利要求1所述的一種具有后備保護功能的電涌保護器，其特征在于：所述電磁脫扣器（6）、動鐵芯（61）、電磁線圈（62）、線圈骨架（63）、回位彈簧（64）以及靜鐵芯（65），所述線圈骨架（63）的左右兩端分別連接有電磁線圈（62），所述線圈骨架（63）的一端與電磁脫扣器（6）相連接，所述線圈骨架（63）的另一端通過回位彈簧（64）與靜鐵芯（65）相連接。

6.根據權利要求5所述的一種具有后備保護功能的電涌保護器，其特征在于：所述靜鐵芯（65）上插接相連有脫口頂桿（66）。

7.根據權利要求5所述的一種具有后備保護功能的電涌保護器，其特征在于：工頻電流在所述電磁線圈（62）兩端產生的感生電壓小于放電間隙（5）的擊穿電壓。

8.根據權利要求1所述的一種具有后備保護功能的電涌保護器，其特征在于：所述壓敏電阻器模塊（7）包括壓敏電阻元件（71）、低溫焊接點（72）、過熱脫離機構（73）、指示機構（74）以及壓簧（77），所述壓敏電阻元件（71）上設有一凸臺電極（76），所述低溫焊接點（72）焊接于凸臺電極（76）上，所述過熱脫離機構（73）設置在壓敏電阻元件（71）內部的一側，所述指示機構（74）通過壓簧（77）彈性設置在壓敏電阻元件（71）內部的另一側。

9.根據權利要求8所述的一種具有后備保護功能的電涌保護器，其特征在于：所述過熱脫離機構（73）的一側電性連接有輔助遙信輸出線（75）。

10.根據權利要求1所述的一種具有后備保護功能的電涌保護器，其特征在于：所述電涌保護器外殼（1）的外側連接有一遙信輸出端子（11）。

技術總結
本技術公開了一種具有后備保護功能的電涌保護器，其特點是：脫扣機構設置于電涌保護器外殼內部的上端，脫扣機構的一端與電磁脫扣器相連接，脫扣機構的另一端與安裝在電涌保護器外殼外部的手柄制動連接；脫扣機構的兩端分別連接有動觸頭與靜觸頭，電磁脫扣器通過脫扣機構控制動觸頭與靜觸頭的接觸或分離；壓敏電阻器模塊通過安裝卡設置在電涌保護器外殼內部的下端；上接線端子與下接線端子分別連接于電涌保護器外殼內部的左右兩端。本案增設后備保護結構，縮小了原來的設備空間、節約了產品成本，利于產品參數特性配合，更有助于產品小型化，具有雙重安全性與便攜性。

技術研發人員：束靜,黃建芳,顧陳超,吳正賢
受保護的技術使用者：常州市創捷防雷電子有限公司
技術研發日：20240221
技術公布日：2025/4/28
