本技術涉及建筑施工，尤其涉及一種線盒卡固工具。

背景技術：

1、在建筑施工過程中，經常需要在墻面、頂板和支撐柱內埋設線盒，目前人工將鐵釘釘入墻中，在鐵釘上綁上鐵絲，線盒的上下邊固定在鐵絲上，完成線盒固定；采用上述方式存在以下問題：1、采用上述方式，人工勞動強度大，同時無法精準的控制線盒的位置；2、采用鐵絲固定線盒，線盒容易松動，在澆筑混凝土時，會出現上下移位，使線盒之間標高不一致，影響觀感；3、在澆筑混凝土時，線盒還容易向混凝土墻內移位，使得后續插座安裝困難，甚至預埋線盒報廢無法使用。

技術實現思路

1、鑒于此，本實用新型的目的在于，提供一種線盒卡固工具，以解決上述背景技術中所指出的技術問題。

2、為了達到上述實用新型目的，進而采取的技術方案如下：

3、一種線盒卡固工具，包括：

4、線盒，所述線盒的外表面纏繞并包裹有多層防護膜；

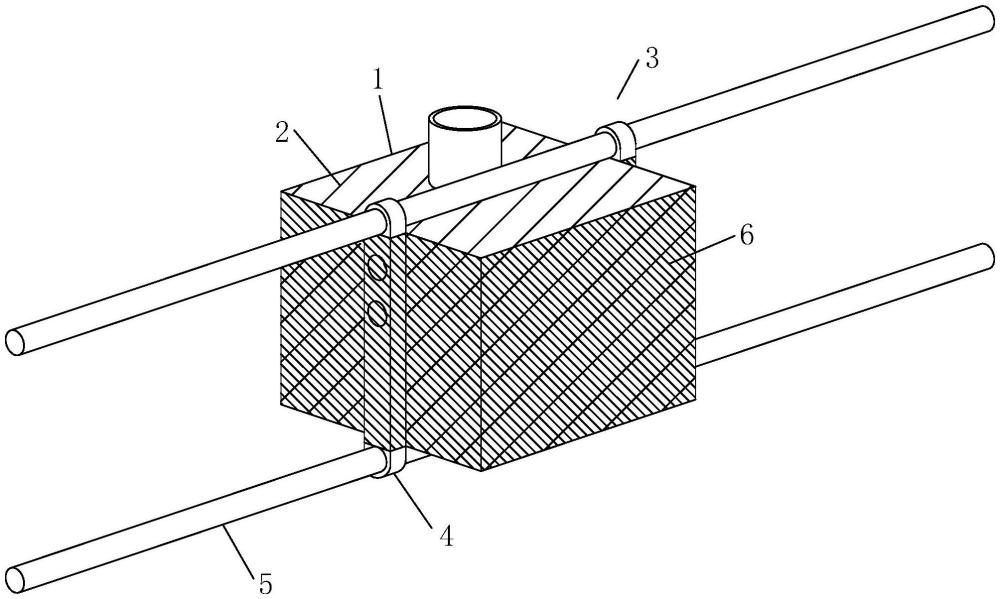

5、卡固組件，包括設置在線盒左右兩側的卡板，兩個所述卡板之間安裝有兩個平行設置的安裝桿，且兩個安裝桿分別位于線盒的上下兩端，所述線盒和所述卡板的外側纏繞有用于將卡板固定在線盒左右兩側的緊固膠帶。

6、作為本實用新型的進一步改進，所述防護膜為塑料膜。

7、作為本實用新型的進一步改進，所述卡板上沿其高度方向開設有多個調節孔，所述安裝桿設置在所述調節孔內，通過調節孔和安裝桿的配合作用，方便適應不同尺寸線盒的固定。

8、作為本實用新型的進一步改進，所述安裝桿上設有螺紋調節段，所述螺紋調節段上螺紋連接有緊固螺母，且所述緊固螺母緊貼卡板遠離線盒的一側設置，螺紋調節段和緊固螺母的設置方便適應不同尺寸的線盒的固定，且在使用時可以先通過緊固螺母將卡板固定在線盒的左右兩側，方便后續纏繞緊固膠帶進一步將卡板牢固固定在線盒的左右兩側，保證在澆筑混凝土時，線盒不會移位。

9、作為本實用新型的進一步改進，所述安裝桿的兩端垂直固定有輔助桿，輔助桿的設置能夠進一步加強該卡固工具與鋼筋固定的穩定性，保證在澆筑混凝土時，線盒不會移位。

10、本實用新型的有益效果是：本實用新型結構簡單，易實現，人工勞動強度低，并且可精準的控制線盒的位置。使用時將線盒固定在該卡固工具上，然后直接將安裝桿兩端以及輔助桿分別與墻體鋼筋固定連接，即可保證在澆筑混凝土時，線盒不會移位，保證了后續安裝插座方便，同時避免了預埋線盒報廢無法使用。

技術特征：

1.一種線盒卡固工具，其特征在于，包括：

2.根據權利要求1所述的一種線盒卡固工具，其特征在于：所述防護膜為塑料膜。

3.根據權利要求1所述的一種線盒卡固工具，其特征在于：所述卡板上沿其高度方向開設有多個調節孔，所述安裝桿設置在所述調節孔內。

4.根據權利要求1所述的一種線盒卡固工具，其特征在于：所述安裝桿上設有螺紋調節段，所述螺紋調節段上螺紋連接有緊固螺母，且所述緊固螺母緊貼卡板遠離線盒的一側設置。

5.根據權利要求1所述的一種線盒卡固工具，其特征在于：所述安裝桿的兩端垂直固定有輔助桿。

技術總結
本技術涉及建筑施工技術領域，公開了一種線盒卡固工具，包括：線盒，所述線盒的外表面纏繞并包裹有多層防護膜；卡固組件，包括設置在線盒左右兩側的卡板，兩個所述卡板之間安裝有兩個平行設置的安裝桿，且兩個安裝桿分別位于線盒的上下兩端，所述線盒和所述卡板的外側纏繞有用于將卡板固定在線盒左右兩側的緊固膠帶。本技術結構簡單，易實現，人工勞動強度低，并且可精準的控制線盒的位置。使用時將線盒固定在該卡固工具上，然后直接將安裝桿兩端以及輔助桿分別與墻體鋼筋固定連接，即可保證在澆筑混凝土時，線盒不會移位，保證了后續安裝插座方便，同時避免了預埋線盒報廢無法使用。

技術研發人員：李瑛,萬潤貴,毛志剛,王旭,陳飛宇
受保護的技術使用者：山西一建集團有限公司
技術研發日：20240718
技術公布日：2025/4/28
