本發明涉及電力設備,尤其涉及一種虛擬電廠電力負荷切換控制裝置。
背景技術:
1、虛擬電廠電力負荷切換控制裝置是一種用于管理電力系統中不同電源和負荷之間協調優化的先進設備,不僅提高了電網的運行效率和穩定性,還為實現綠色低碳發展目標提供了強有力的技術支持。
2、現有專利cn?218735389?u公開了一種虛擬電廠電力負荷切換控制裝置,將電動推桿通過傳動架帶動推桿在密封箱的內側進行高度調節,推桿的底端設有磁力球,使得推桿與伸縮桿的中部通過磁力球連接,進而推桿通過磁力球便于帶動伸縮桿相對于輸出端進行轉動,便于保持輸出端與輸入端的電性連接,通過導電連接架的豎向滑動能夠與不同數量的輸入端接觸,進而便于實現對電力負荷進行調整。上述技術方案通過設置推桿、磁力球與導電連接架,啟動電動推桿,推桿帶動磁力球通過伸縮桿控制導電連接架在密封箱內部垂直移動,并與輸入端連接,解決了不易對電力負荷進行調整的問題。
3、然而在實際使用的時候,仍舊存在以下不足,比如,當導電連接架與不同的輸入端連接時,若輸入端帶電,可能會導致電氣短路,造成設備的損壞,且磁力球與伸縮桿的連接不穩定,在使用過程中,磁力球可能會發生位移或脫落,不利于降低裝置使用時的風險。
技術實現思路
1、發明目的:針對現有切換裝置易發生電氣短路、使用風險高的缺點,本發明提供一種虛擬電廠電力負荷切換控制裝置。
2、技術方案:為解決上述問題,本發明采用一種虛擬電廠電力負荷切換控制裝置,包括外殼、輸入接口、輸出接口,還包括保護結構、切換組件,所述保護結構包括安裝于外殼內的導電套筒;所述切換組件包括安裝于外殼內的可旋轉的金屬件,金屬件上設有若干向導電套筒側延伸的接觸腳,所述金屬件與輸出接口連接;所述導電套筒上設有若干用于與接觸腳連接的接口,所述導電套筒與金屬件中的一個連接輸入接口而另一個連接輸出接口,通過導電套筒上下滑動與接觸腳接觸或斷開以實現輸入接口、輸出接口的連通和斷開;通過轉動金屬件以改變導電套筒與接觸腳的連通數量。
3、進一步的,所述保護結構還包括安裝于外殼上的按鈕、安裝于外殼內的傳動塊、與傳動塊連接的滑塊,所述傳動塊一側與按鈕抵靠接觸,所述滑塊與導電套筒連接,按下按鈕時,按鈕推動傳動塊向上拉動滑塊,從而帶動導電套筒向上滑動。
4、進一步的,所述傳動塊為三棱柱形,傳動塊轉動安裝于外殼內,傳動塊的一個側面與按鈕抵靠接觸,傳動塊靠近滑塊的一側設有卡接塊,滑塊上設有卡接槽,卡接塊卡接于卡接槽內。
5、進一步的,所述導電套筒側面設有絕緣套,滑塊與絕緣套連接。
6、進一步的,所述外殼內還固定安裝有限位塊,限位塊上設有凸塊,滑塊上設有滑槽,當滑塊帶動導電套筒滑動時,所述凸塊在滑槽內滑動。
7、進一步的,所述外殼內還設有彈簧,所述彈簧一端固定于外殼上,彈簧另一端固定于滑塊上,當彈簧處于自然狀態時,輸入接口、輸出接口之間連通,當滑塊上滑時,彈簧被壓縮。
8、進一步的,所述限位塊頂部一側設有第一連接板,滑塊一側設有第二連接板,所述彈簧一端固定于連接板,彈簧另一端固定于第二連接板上。
9、進一步的,所述切換組件還包括安裝于外殼上的旋鈕、從動輪、主動輪,所述主動輪與旋鈕連接且同軸設置,從動輪滑動連接在外殼上,所述從動輪與主動輪嚙合,金屬件固定于從動輪內側。
10、進一步的,所述輸入接口遠離導電套筒的一側設有絕緣涂層,導電套筒內壁的中段也設有絕緣涂層。
11、進一步的,所述金屬件上設有至少三個接觸腳,且這些接觸腳沿一個圓周均勻分布,導電套筒設有兩個,通過金屬件的轉動使只有一個接觸腳與一個導電套筒連接,或者使每個導電套筒均與一個接觸腳。
12、有益效果:本發明相對于現有技術,其顯著優點是(1)通過設置保護結構,確保切換過程中輸入接口與輸出接口之間的隔離,使整個切換過程中不會發生短路,從而降低了使用該裝置時的安全風險,提高切換裝置的安全性;(2)通過設置切換組件,根據實際需求切換輸入接口與輸出接口之間連接的接口數量,提高控制裝置的靈活性和適應性;(3)從動輪滑動連接在外殼上,并且金屬件固定連接在從動輪上,這種設計使得金屬件在電力負荷切換過程中更加穩定,進一步降低了使用該裝置時的安全風險。

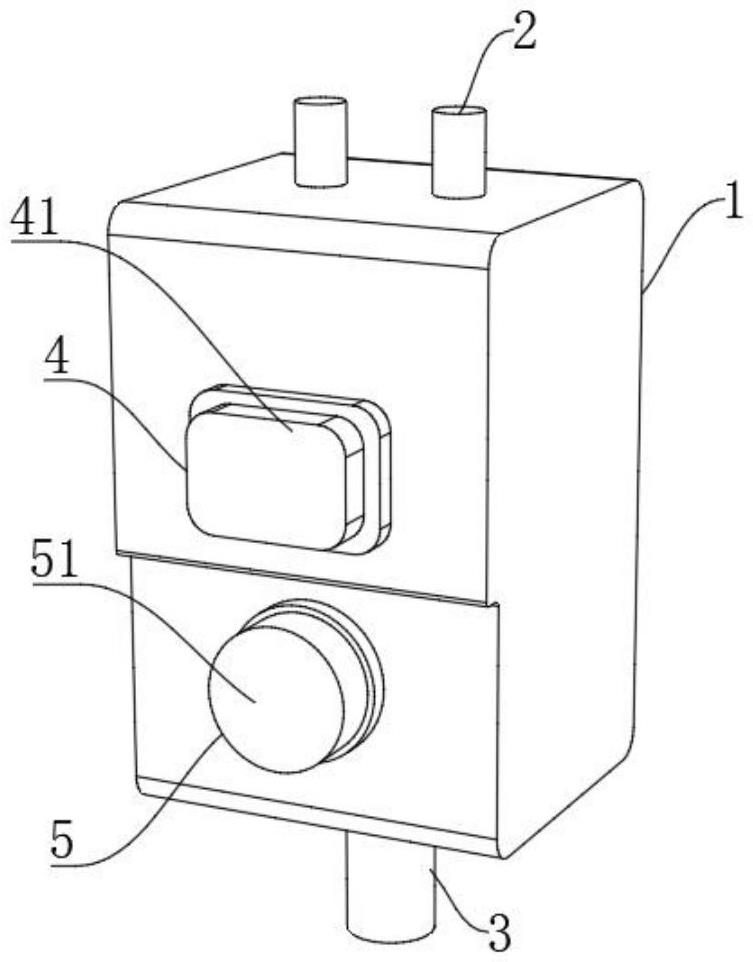

1.一種虛擬電廠電力負荷切換控制裝置,包括外殼(1)、輸入接口(2)、輸出接口(3),其特征在于,還包括保護結構(4)、切換組件(5),所述保護結構(4)包括安裝于外殼(1)內的導電套筒(45);所述切換組件(5)包括安裝于外殼(1)內的可旋轉的金屬件(52),金屬件(52)上設有若干向導電套筒側延伸的接觸腳(521),所述金屬件(52)與輸出接口(3)連接;所述導電套筒(45)上設有若干用于與接觸腳(521)連接的接口,所述導電套筒(45)與金屬件(52)中的一個連接輸入接口(2)而另一個連接輸出接口(3),通過導電套筒(45)上下滑動與接觸腳(521)接觸或斷開以實現輸入接口(2)、輸出接口(3)的連通和斷開;通過轉動金屬件(52)以改變導電套筒(45)與接觸腳(521)的連通數量。
2.如權利要求1所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述保護結構(4)還包括安裝于外殼(1)上的按鈕(41)、安裝于外殼(1)內的傳動塊(42)、與傳動塊(42)連接的滑塊(43),所述傳動塊(42)一側與按鈕(41)抵靠接觸,所述滑塊(43)與導電套筒(45)連接,按下按鈕(41)時,按鈕(41)推動傳動塊(42)向上拉動滑塊(43),從而帶動導電套筒(45)向上滑動。
3.如權利要求2所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述傳動塊(42)為三棱柱形,傳動塊(42)轉動安裝于外殼(1)內,傳動塊(42)的一個側面與按鈕(41)抵靠接觸,傳動塊(42)靠近滑塊(43)的一側設有卡接塊(46),滑塊(43)上設有卡接槽(47),卡接塊(46)卡接于卡接槽(47)內。
4.如權利要求2所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述導電套筒(45)側面設有絕緣套(44),滑塊(43)與絕緣套(44)連接。
5.如權利要求2所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述外殼(1)內還固定安裝有限位塊(49),限位塊(49)上設有凸塊(491),滑塊(43)上設有滑槽(48),當滑塊(43)帶動導電套筒(45)滑動時,所述凸塊(491)在滑槽(48)內滑動。
6.如權利要求5所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述外殼(1)內還設有彈簧(7),所述彈簧(7)一端固定于外殼(1)上,彈簧(7)另一端固定于滑塊(43)上,當彈簧(7)處于自然狀態時,輸入接口(2)、輸出接口(3)之間連通,當滑塊(43)上滑時,彈簧(7)被壓縮。
7.如權利要求6所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述限位塊(49)頂部一側設有第一連接板(71),滑塊(43)一側設有第二連接板(72),所述彈簧(7)一端固定于連接板(71),彈簧(7)另一端固定于第二連接板(72)上。
8.如權利要求1所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述切換組件(5)還包括安裝于外殼(1)上的旋鈕(51)、從動輪(53)、主動輪(54),所述主動輪(54)與旋鈕(51)連接且同軸設置,從動輪(53)滑動連接在外殼(1)上,所述從動輪(53)與主動輪(54)嚙合,金屬件(52)固定于從動輪(53)內側。
9.如權利要求1所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述輸入接口(2)遠離導電套筒(45)的一側設有絕緣涂層(6),導電套筒(45)內壁的中段也設有絕緣涂層(6)。
10.如權利要求1所述的虛擬電廠電力負荷切換控制裝置,其特征在于,所述金屬件(52)上設有至少三個接觸腳(521),且這些接觸腳(521)沿一個圓周均勻分布,導電套筒(45)設有兩個,通過金屬件(52)的轉動使只有一個接觸腳(521)與一個導電套筒(45)連接,或者使每個導電套筒(45)均與一個接觸腳(521)。
