本發明涉及開關電器，具體涉及一種具有自動接線結構的接線盒。

背景技術：

1、現有技術中，墻壁開關的接線盒在接線的時候，需要手動將導線插入接線孔，并通過螺絲固定，操作繁瑣且容易出錯。尤其在空間狹小的情況下，操作難度更大，容易導致接線不牢固或接觸不良，進而影響電路的正常運行和使用安全。此外，傳統接線方式對操作者的技術水平要求較高，增加了維護和安裝的復雜性。

技術實現思路

1、有鑒于此，本發明提供了一種具有自動接線結構的接線盒。

2、為實現上述目的，本發明提供如下技術方案：

3、一種具有自動接線結構的接線盒，包括接線盒，所述接線盒內形成內腔，所述內腔具有端子固定部，所述內腔內設置導電銅片，所述導電銅片的一端伸入端子固定部，所述導電銅片伸入端子固定部的一端上設置彈性壓緊件，所述彈性壓緊件具有導線壓緊部和按壓松緊部，所述導線壓緊部與導電銅片之間形成壓緊間隙，所述壓緊間隙內放置有導線，所述導電銅片具有夾緊壁，所述導線壓緊部將導線壓緊在導電銅片的夾緊壁上，所述接線盒上設置轉動件，所述按壓松緊部由導線壓緊部朝轉動件方向延伸形成，所述轉動件與接線盒轉動連接，所述轉動件的一端伸入內腔抵住彈性壓緊件的按壓松緊部，按壓所述轉動件帶動按壓松緊部以及導線壓緊部朝遠離夾緊壁的方向壓縮并松開導線。

4、較佳的，所述接線盒上開設轉槽和內腔連通口，所述導電銅片的按壓松緊部通過內腔連通口伸出內腔，所述轉動件的一端可轉動的設置在轉槽內，所述轉動件的另一端抵住伸出內腔的按壓松緊部，所述轉動件轉動的過程中帶動按壓松緊部朝端子固定部內部壓縮，所述按壓松緊部壓縮的過程中所述導線壓緊部對導線的壓力消失。

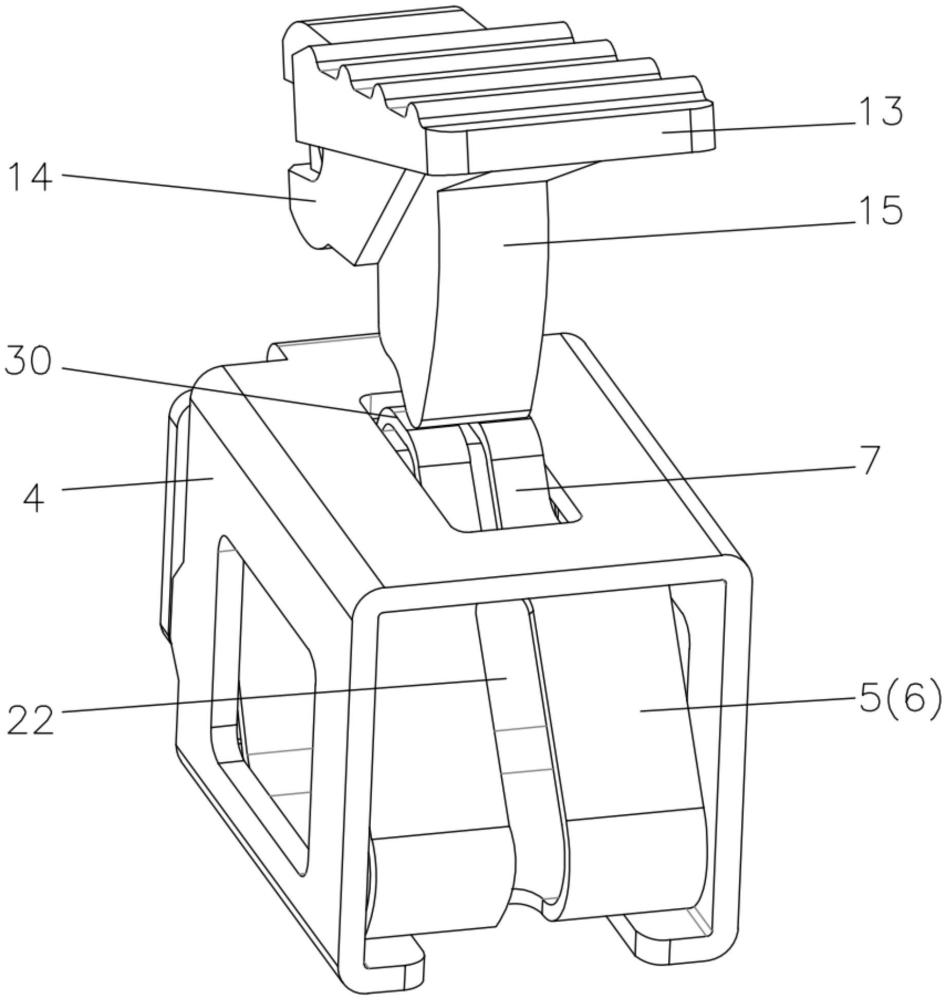

5、較佳的，所述轉動件具有按壓部、轉動連接部和彈片壓緊部，所述轉動連接部設置在按壓部的一側，所述彈片壓緊部設置在按壓部底端靠近轉動連接部的一側，所述轉動連接部伸入轉槽與接線盒轉動連接，所述彈片壓緊部與按壓松緊部相接。

6、較佳的，所述導電銅片具有銅片本體部和彈片固定部，所述彈片固定部彎折形成彈片放置槽，所述彈性壓緊件設置在彈片放置槽內，所述夾緊壁形成在彈片放置槽的一側槽壁上，彈性壓緊件還具有本體部和限位部，所述本體部與彈片放置槽遠離夾緊壁的一側內壁相接，所述限位部由本體部遠離導線壓緊部的一側朝夾緊壁方向彎折130±5°后形成并抵住彈片放置槽的一側槽壁。

7、較佳的，所述導線壓緊部靠近夾緊壁的一端上開設導線定位口，所述導線伸入導線定位口與導線壓緊部和夾緊壁相接，所述按壓松緊部由導線壓緊部靠近導線定位口的一側朝轉動件方向延伸形成。

8、較佳的，所述導線壓緊部上開設分隔槽，所述分隔槽將導線壓緊部分為第一壓緊部和第二壓緊部，所述第一壓緊部和第二壓緊部上均開設對應的導線定位口，且所述分隔槽朝按壓松緊部方向延伸將按壓松緊部分為第一松緊部和第二松緊部，所述第一松緊部和第二松緊部分別設置在第一壓緊部和第二壓緊部上，所述轉動件轉動的過程中同時解除第一壓緊部和第二壓緊部。

9、較佳的，所述彈片壓緊部具有波浪面以及與波浪面相接的弧形面，所述轉動件朝按壓松緊部方向轉動的過程中所述弧形面與按壓松緊部相接。

10、較佳的，所述按壓松緊部呈拱橋狀設置，所述導電銅片對應夾緊壁上開設連接槽，所述連接槽對應內腔連通口設置。

11、本發明的有益效果在于：在接線盒上設置與接線盒分體式結構的轉動件，使得接線盒的維護和更換導線變得更加方便快捷。此外，轉動件的設計允許用戶通過簡單的旋轉動作來實現對導線的釋放，大大提高了操作的便捷性。在實際應用中，這種自動接線結構的接線盒能夠有效減少接線錯誤，提高接線的可靠性，同時降低維護成本。由于其獨特的設計，該接線盒特別適合于頻繁更換導線或需要快速維護的場合。

技術特征：

1.一種具有自動接線結構的接線盒，包括接線盒，所述接線盒內形成內腔，所述內腔具有端子固定部，所述內腔內設置導電銅片，所述導電銅片的一端伸入端子固定部，其特征在于：所述導電銅片伸入端子固定部的一端上設置彈性壓緊件，所述彈性壓緊件具有導線壓緊部和按壓松緊部，所述導線壓緊部與導電銅片之間形成壓緊間隙，所述壓緊間隙內放置有導線，所述導電銅片具有夾緊壁，所述導線壓緊部將導線壓緊在導電銅片的夾緊壁上，所述接線盒上設置轉動件，所述按壓松緊部由導線壓緊部朝轉動件方向延伸形成，所述轉動件與接線盒轉動連接，所述轉動件的一端伸入內腔抵住彈性壓緊件的按壓松緊部，按壓所述轉動件帶動按壓松緊部以及導線壓緊部朝遠離夾緊壁的方向壓縮并松開導線。

2.根據權利要求1所述的具有自動接線結構的接線盒，其特征在于：所述接線盒上開設轉槽和內腔連通口，所述導電銅片的按壓松緊部通過內腔連通口伸出內腔，所述轉動件的一端可轉動的設置在轉槽內，所述轉動件的另一端抵住伸出內腔的按壓松緊部，所述轉動件轉動的過程中帶動按壓松緊部朝端子固定部內部壓縮，所述按壓松緊部壓縮的過程中所述導線壓緊部對導線的壓力消失。

3.根據權利要求2所述的具有自動接線結構的接線盒，其特征在于：所述轉動件具有按壓部、轉動連接部和彈片壓緊部，所述轉動連接部設置在按壓部的一側，所述彈片壓緊部設置在按壓部底端靠近轉動連接部的一側，所述轉動連接部伸入轉槽與接線盒轉動連接，所述彈片壓緊部與按壓松緊部相接。

4.根據權利要求1所述的具有自動接線結構的接線盒，其特征在于：所述導電銅片具有銅片本體部和彈片固定部，所述彈片固定部彎折形成彈片放置槽，所述彈性壓緊件設置在彈片放置槽內，所述夾緊壁形成在彈片放置槽的一側槽壁上，彈性壓緊件還具有本體部和限位部，所述本體部與彈片放置槽遠離夾緊壁的一側內壁相接，所述限位部由本體部遠離導線壓緊部的一側朝夾緊壁方向彎折130±5°后形成并抵住彈片放置槽的一側槽壁。

5.根據權利要求1所述的具有自動接線結構的接線盒，其特征在于：所述導線壓緊部靠近夾緊壁的一端上開設導線定位口，所述導線伸入導線定位口與導線壓緊部和夾緊壁相接，所述按壓松緊部由導線壓緊部靠近導線定位口的一側朝轉動件方向延伸形成。

6.根據權利要求5所述的具有自動接線結構的接線盒，其特征在于：所述導線壓緊部上開設分隔槽，所述分隔槽將導線壓緊部分為第一壓緊部和第二壓緊部，所述第一壓緊部和第二壓緊部上均開設對應的導線定位口，且所述分隔槽朝按壓松緊部方向延伸將按壓松緊部分為第一松緊部和第二松緊部，所述第一松緊部和第二松緊部分別設置在第一壓緊部和第二壓緊部上，所述轉動件轉動的過程中同時解除第一壓緊部和第二壓緊部。

7.根據權利要求3所述的具有自動接線結構的接線盒，其特征在于：所述彈片壓緊部具有波浪面以及與波浪面相接的弧形面，所述轉動件朝按壓松緊部方向轉動的過程中所述弧形面與按壓松緊部相接。

8.根據權利要求2所述的具有自動接線結構的接線盒，其特征在于：所述按壓松緊部呈拱橋狀設置，所述導電銅片對應夾緊壁上開設連接槽，所述連接槽對應內腔連通口設置。

技術總結
一種具有自動接線結構的接線盒，在接線盒上設置與接線盒分體式結構的轉動件，使得接線盒的維護和更換導線變得更加方便快捷。此外，轉動件的設計允許用戶通過簡單的旋轉動作來實現對導線的釋放，大大提高了操作的便捷性。在實際應用中，這種自動接線結構的接線盒能夠有效減少接線錯誤，提高接線的可靠性，同時降低維護成本。由于其獨特的設計，該接線盒特別適合于頻繁更換導線或需要快速維護的場合。

技術研發人員：孔祥永
受保護的技術使用者：麥典電氣有限公司
技術研發日：
技術公布日：2025/4/28
