本實用新型涉及一種報警系統，特別涉及一種用于PCB板冷卻裝置的報警系統。

背景技術：

在PCB 板加工過程中，需要將PCB 板進入回流焊機進行焊接后需要進行冷卻，在冷卻過程中，現有的冷卻裝置無法對設備處于停止或者手動狀態檢測到PCB異常現象。

技術實現要素：

本實用新型提供一種用于PCB板冷裝置的報警系統，用于解決現在技術中PCB 板在冷卻裝置中出現PCB變異常的現象，為了解決上述技術問題，本實用新型采用以下技術方案，包括:信號接收器、PLC控制器、報警器、計時器，所述PLC控制器與信號接收器連接，所述PLC控制器通過計時器與報警器連接。

優選的，信號接收器為壓力傳感器或光學傳感器。

優選的，報警器為聲音報警或光學報警器。

優選的，計時器時間設定為25s。

本實用新型的有益效果：本實用新型結構簡單，當PCB板未進入到冷卻裝置或擁堵在回流焊區域中時，PLC控制器控制報警器通知用戶，本實用新型結構簡單、作業方便，冷卻裝置無論處于自動狀態、手動狀態還是停止狀態都可以使用。

附圖說明

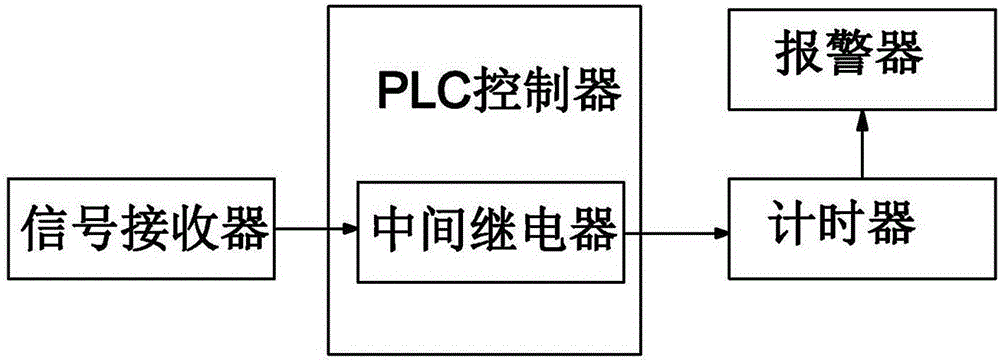

圖1為本實用新型的系統示意圖；

圖2為本實用新型的控制原理圖；

圖中，1、信號接收器；2、中間繼電器；3、計時器；

4、中間繼電器的常開觸點；5、報警器；6、獨立報警裝置；

7、獨立報警裝置的常開觸點；8、復位開關。

具體實施方式

由圖1所示可知，本實用新型包括:信號接收器1、PLC控制器、報警器5、計時器3，所述信號接收器1為壓力傳感器或光學傳感器，所述信號接收器1設置在冷卻裝置的PCB板進料口處，用于檢測PCB板是否從回流焊區域進入到冷卻裝置內。

所述報警器5為聲音報警或光學報警器5，用于提示工作人員出現異常，所述報警器5的頻率優選為1次/秒。

所述計時器3可以為中間時間繼電器，也可以選用已有的時控開關器，所述計時器3優選時間設定為25s。

所述PLC控制器為西門子PLC或者三菱PLC，所述PLC控制器與信號接收器1連接，所述PLC控制器通過計時器3與報警器5連接。

利用本專利申請，確保PCB板在冷卻裝置即使處于手動工作狀態或停止狀態時，也能實時檢測PCB板從回流焊區域是否進入到冷卻裝置內，防止造成PCB板在回流焊區域內造成擁堵。

當冷卻裝置處于手動和停止狀態時，計時器3啟動，當時間超過 25S時，PCB板還未進入到冷卻裝置中時，通過PLC控制器使報警器5發出警報，通知工作人員取除異常PCB板，此時警報停止。

根據圖2所示可知，本專利申請中，所述PLC控制器通過中間繼電器2與信號接收器1連接，確切的說是信號接收器1連接在中間繼電器的常開觸點4處，且計時器3的開關觸點也與信號接收器1連接，用于對中間繼電器的常開觸點4得電后延時吸合，確保在信號接收器1接收到有PCB板進入到冷卻裝置內的信號時，計時器3的開關啟動進行計時，中間繼電器的常開觸點4只有在計時器3滿足延時時間（25s）后才會得電吸合，此時，獨立報警裝置6得電后，獨立報警裝置的常開觸點7吸合進行持續報警，且報警器5進行頻率為1次/秒的聲音報警或者閃光報警，通知工作人員取除異常PCB板，并通過復位開關8關閉報警，此時警報停止。

上述實施例僅例示性說明本專利申請的原理及其功效，而非用于限制本專利申請。任何熟悉此技術的人士皆可在不違背本專利申請的精神及范疇下，對上述實施例進行修飾或改變。因此，舉凡所屬技術領域中具有通常知識者在未脫離本專利申請所揭示的精神與技術思想下所完成的一切等效修飾或改變，仍應由本專利請的權利要求所涵蓋。
