本發明的一個方式涉及一種半導體裝置及運算裝置。注意，本發明的一個方式不局限于上述。本說明書等所公開的發明的一個方式的涉及一種物體、方法、驅動方法或制造方法。本發明的一個方式涉及一種工序(process)、機器(machine)、產品(manufacture)或者組合物(composition?ofmatter)。具體而言，作為本說明書等所公開的本發明的一個方式的的一個例子，可以舉出半導體裝置、顯示裝置、發光裝置、蓄電裝置、光學裝置、攝像裝置、照明裝置、運算裝置、控制裝置、存儲裝置、輸入裝置、輸出裝置、輸入輸出裝置、信號處理裝置、運算處理裝置、電子計算機、電子設備、它們的驅動方法或它們的制造方法。

背景技術：

1、對包括在溝道形成區域中包含氧化物半導體的晶體管(以下，os晶體管)且能夠保持對應于數據的電荷的半導體裝置的技術開發日益火熱。

2、例如，通過使該半導體裝置具有進行保持在觸發器等中的程序或數據的保存(也稱為存盤、儲存或備份)或加載(也稱為返回、還原或恢復)的結構，可以通過電源門控等實現低功耗化。因此，正在進行對cpu(central?processing?unit：中央處理器)等的應用(例如，參照專利文獻1)。

3、在cpu等中，通過逐次執行與程序或數據對應的處理，執行一系列的處理(任務)。

4、在執行多個任務的情況下，通過將各任務分割為較小的處理單位并依次執行各任務的處理單位，假裝同時執行多個任務。為了執行這種處理，準備多個能夠保持執行各任務時的cpu等的狀態(也稱為上下文)的寄存器庫(通用寄存器組)，在依次切換為與各任務對應的寄存器庫的同時執行多個任務。

5、此外，在從程序的主例程轉到子例程的情況下，在切換寄存器庫之后執行該子例程的處理，在子例程的處理結束后，將寄存器庫切換為原始的寄存器庫，然后執行主例程的處理。

6、[先行技術文獻]

7、[專利文獻]

8、[專利文獻1]日本專利申請公開第2013-9297號公報

技術實現思路

1、發明所要解決的技術問題

2、在cpu等中，在切換任務時將執行中的任務的數據保存在對應的寄存器庫中而中斷處理，并且從對應的寄存器庫加載接下來執行的任務的數據而重新開始處理。但是，在應對復雜處理時寄存器庫不足的情況下，將與任務對應的寄存器的數據暫時寫入到外部存儲器，在重新執行該任務的情況下，需要將該數據從外部存儲器寫回到寄存器。在此情況下，因外部存儲器與寄存器之間的數據的寫入及寫回而消耗能量。當準備大量的寄存器庫時，雖然可以抑制伴隨外部存儲器與寄存器之間的數據的寫入及寫回時的能量消耗，但是這會導致電路布局面積的增大。

3、本發明的一個方式的目的之一是提供一種新穎的半導體裝置等。另外，本發明的一個方式的目的之一是提供一種能夠抑制電路布局面積的增大的具有新穎的結構的半導體裝置等。另外，本發明的一個方式的目的之一是提供一種在低功耗化方面優異的具有新穎的結構的半導體裝置等。另外，本發明的一個方式的目的之一是提供一種運算性能優異的具有新穎的結構的半導體裝置等。

4、此外，上述目的的記載不妨礙其他目的的存在。注意，本發明的一個方式并不需要實現所有上述目的。可以從本說明書、附圖或權利要求書等的記載顯而易見地看出并抽出上述以外的其他目的。

5、解決技術問題的手段

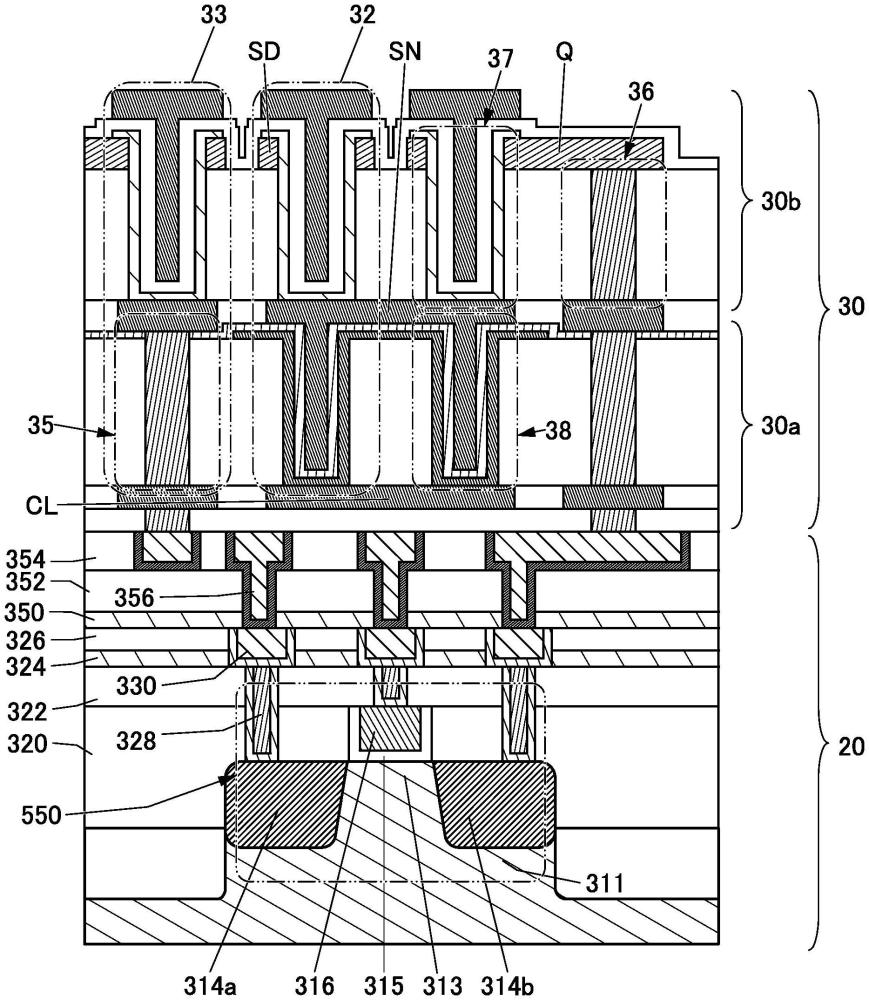

6、本發明的一個方式是鑒于上述課題的，在cpu等中，在寄存器上層疊設置多個用os晶體管和電容器構成的存儲器(也稱為os存儲器)，安裝以與多個任務對應的方式進行寄存器的數據的寫入及寫回的功能。在切換任務時，例如將與第一任務對應的寄存器的數據寫入到第一os存儲器，將與下一個任務的第二任務對應的第二os存儲器的數據寫回到寄存器。在該os存儲器中，電容器上層疊有os晶體管且垂直于設置有寄存器的襯底的面的方向上設置有該電容器的介電層的一部分及包括該os晶體管的溝道形成區域的半導體層的一部分，由此可以提高單位面積的存儲容量。

7、(1)

8、本發明的一個方式是一種半導體裝置，該半導體裝置包括觸發器電路以及存儲電路，存儲電路包括第一晶體管、第二晶體管、第一電容器以及第二電容器，第一晶體管的源極和漏極中的一個與第二晶體管的源極和漏極中的一個、第一電容器的一個端子及第二電容器的一個端子電連接，第一晶體管的源極和漏極中的另一個與觸發器電路的輸出端子電連接，第二晶體管的源極和漏極中的另一個與觸發器電路的輸入端子電連接，半導體裝置還包括襯底、第一絕緣體以及第二絕緣體，第一絕緣體設置在襯底上，第二絕緣體設置在第一絕緣體上，第一絕緣體包括在垂直于襯底的面的方向上延伸設置的第一開口部及第二開口部，第二絕緣體包括在垂直于襯底的面的方向上延伸設置的第三開口部及第四開口部，觸發器電路設置在襯底上，第一電容器及第二電容器各自的至少一部分都設置在第一開口部及第二開口部中，第一晶體管及第二晶體管各自的至少一部分都設置在第三開口部及第四開口部中。

9、(2)

10、在上述(1)中，優選的是，第一電容器及第二電容器各自的介電層的至少一部分沿著第一開口部及第二開口部各自的側壁設置，第一晶體管及第二晶體管各自的包括溝道形成區域的半導體層的至少一部分沿著第三開口部及第四開口部各自的側壁設置。

11、(3)

12、在上述(2)中，半導體層優選包含氧化物半導體。

13、(4)

14、本發明的一個方式是一種運算裝置，該運算裝置包括上述(1)至上述(3)中的任一個記載的半導體裝置以及控制部，控制部具有生成控制半導體裝置的工作的信號的功能，半導體裝置具有控制第一晶體管的導通狀態或非導通狀態來將觸發器電路所保持的數據保存在存儲電路中的功能以及控制第二晶體管的導通狀態或非導通狀態來將存儲電路所保持的數據加載到觸發器電路中的功能。

15、(5)

16、在上述(4)中，優選的是，半導體裝置包括多個存儲電路，控制部具有如下功能：當切換任務時，將觸發器電路所保持的第一數據保存在多個存儲電路中的任一個中，并且將多個存儲電路中的任一個所保持的第二數據加載到觸發器電路中。

17、發明效果

18、本發明的一個方式可以提供一種新穎的半導體裝置等。另外，本發明的一個方式可以提供一種能夠抑制電路布局面積的增大的具有新穎的結構的半導體裝置等。另外，本發明的一個方式可以提供一種在低功耗化方面優異的具有新穎的結構的半導體裝置等。另外，根據本發明的一個方式，可以提供一種運算性能優異的具有新穎的結構的半導體裝置等。

19、此外，上述效果的記載不妨礙其他效果的存在。注意，本發明的一個方式并不需要具有所有上述效果。可以從本說明書、附圖或權利要求書等的記載顯而易見地看出并抽出上述以外的其他效果。

技術特征：

1.一種半導體裝置，包括：

2.根據權利要求1所述的半導體裝置，

3.根據權利要求2所述的半導體裝置，

4.一種運算裝置，包括：

5.根據權利要求4所述的運算裝置，

技術總結
本發明的一個方式提供一種新穎的半導體裝置。該半導體裝置包括觸發器電路以及存儲電路，存儲電路包括第一晶體管、第二晶體管、第一電容器以及第二電容器，半導體裝置還包括襯底、第一絕緣體以及第二絕緣體，第一絕緣體設置在襯底上，第二絕緣體設置在第一絕緣體上，第一絕緣體包括在垂直于襯底的面的方向上延伸設置的第一開口部及第二開口部，第二絕緣體包括在垂直于襯底的面的方向上延伸設置的第三開口部及第四開口部，觸發器電路設置在襯底上，第一電容器及第二電容器各自的至少一部分都設置在第一開口部及第二開口部中，第一晶體管及第二晶體管各自的至少一部分都設置在第三開口部及第四開口部中。

技術研發人員：黑川義元,松崎隆德,小林英智
受保護的技術使用者：株式會社半導體能源研究所
技術研發日：
技術公布日：2025/4/28
