本發明涉及跟蹤器電路和跟蹤方法。

背景技術：

1、近年來，通過對功率放大器應用包絡跟蹤(et：envelope?tracking)模式，實現了功率附加效率(pae：power-added?efficiency)的改善。在專利文獻1中公開了與供給多個離散電壓的數字et模式相關的技術。另外，在專利文獻2中公開了與供給多個離散電壓的符號功率跟蹤(spt：symbol?power?tracking)模式相關的技術。

2、專利文獻1：美國專利第8829993號說明書

3、專利文獻2：美國專利第10686407號說明書

4、然而，在上述以往的技術中，有在功率放大器中高頻信號的失真增大的情況。

技術實現思路

1、因此，本發明提供一種能夠抑制使用多個離散電壓放大的高頻信號的失真的跟蹤器電路和跟蹤方法。

2、本發明的一個方式的跟蹤器電路具備：輸出開關電路，構成為將多個離散電壓中的至少一個離散電壓選擇性地輸出到第一功率放大器；第一電壓供給路徑，連結輸出開關電路和第一功率放大器之間；以及濾波器電路，與第一電壓供給路徑連接，第一功率放大器構成為對應用時分雙工的第一頻帶的第一高頻信號放大，濾波器電路不與第一電壓供給路徑串聯連接，而是分路連接。

3、本發明的一個方式的跟蹤器電路具備：第一外部連接端子，與第一功率放大器連接，其中，該第一功率放大器構成為對應用時分雙工的第一頻帶的第一高頻信號放大；輸出開關電路，構成為將多個離散電壓中的至少一個離散電壓選擇性地輸出到第一外部連接端子；第一電壓供給路徑，將輸出開關電路直接連接到第一外部連接端子；以及濾波器電路，連接在第一電壓供給路徑與接地之間。

4、本發明的一個方式的跟蹤方法在通過功率放大器放大的應用時分雙工的頻帶的高頻信號的信道帶寬為閾值寬度以上的情況下，不將濾波器電路連接到電壓供給路徑，在信道帶寬小于閾值寬度的情況下，將濾波器電路連接到電壓供給路徑，經由電壓供給路徑，將多個離散電壓中的至少一個離散電壓選擇性地供給至功率放大器。

5、根據本發明的一個方式的跟蹤器電路等，能夠抑制使用多個離散電壓放大的高頻信號的失真。

技術特征：

1.一種跟蹤器電路，具備：

2.根據權利要求1所述的跟蹤器電路，其中，

3.根據權利要求2所述的跟蹤器電路，其中，

4.根據權利要求3所述的跟蹤器電路，其中，

5.根據權利要求2～4中任一項所述的跟蹤器電路，其中，

6.根據權利要求2所述的跟蹤器電路，其中，

7.根據權利要求6所述的跟蹤器電路，其中，

8.根據權利要求6所述的跟蹤器電路，其中，

9.根據權利要求8所述的跟蹤器電路，其中，

10.根據權利要求6～9中任一項所述的跟蹤器電路，其中，

11.根據權利要求8所述的跟蹤器電路，其中，

12.根據權利要求11所述的跟蹤器電路，其中，

13.根據權利要求11或12所述的跟蹤器電路，其中，

14.一種跟蹤器電路，具備：

15.根據權利要求14所述的跟蹤器電路，其中，

16.根據權利要求15所述的跟蹤器電路，其中，

17.根據權利要求16所述的跟蹤器電路，其中，

18.根據權利要求17所述的跟蹤器電路，其中，

19.一種跟蹤方法，其中，

技術總結

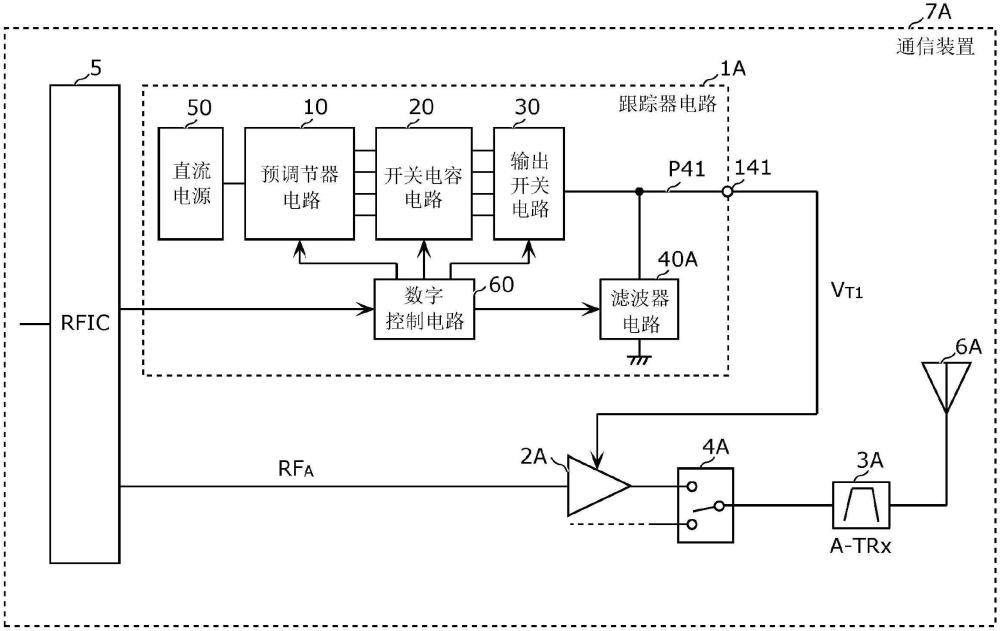

本發明的跟蹤器電路(1A)具備：輸出開關電路(30)，構成為將多個離散電壓中的至少一個離散電壓選擇性地輸出到功率放大器(2A)；電壓供給路徑(P41)，連結輸出開關電路(30)和功率放大器(2A)之間；以及濾波器電路(40A)，與電壓供給路徑(P41)連接，功率放大器(2A)構成為對應用TDD的頻帶A的高頻信號(RF<subgt;A</subgt;)放大，濾波器電路(40A)不與電壓供給路徑(P41)串聯連接，而是分路連接。

技術研發人員：約翰·霍弗斯滕,大衛·佩羅,加藤棟治
受保護的技術使用者：株式會社村田制作所
技術研發日：
技術公布日：2025/4/28
