本技術涉及顯示，具體而言，涉及一種顯示面板母板、顯示面板母板的制備方法及測試方法。

背景技術：

1、有機發光二極管(organic?light?emitting?diode，oled)以及基于發光二極管(light?emitting?diode，led)等技術的平面顯示面板因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、筆記本電腦、臺式電腦等各種消費性電子產品，成為顯示設備中的主流。

2、然而，制造顯示設備的過程中仍存在一些問題亟需解決。

技術實現思路

1、為了克服上述技術背景中所提及的技術問題，本技術實施例提供了一種顯示面板母板，所述顯示面板母板包括顯示區以及至少部分圍繞所述顯示區的非顯示區，所述非顯示區包括測試區，所述顯示面板母板包括：

2、襯底；

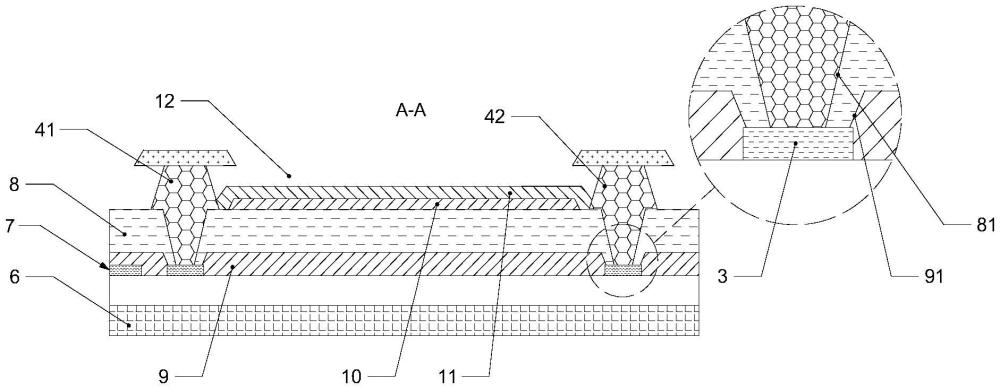

3、位于所述襯底一側的至少一個測試元件組，所述測試元件組包括測試電極以及設置于所述測試電極周側的隔離測試結構，所述隔離測試結構包括至少兩個相互間隔設置的隔離測試部，至少兩個所述隔離測試部在所述襯底上的正投影互不交疊。

4、在一些可能的實施方式中，所述測試元件組還包括至少兩個隔斷部，所述隔斷部設置于相鄰兩個隔離測試部之間，所述隔離測試部與所述隔斷部環繞所述測試電極設置；

5、優選地，所述隔斷部包括絕緣材料；

6、優選地，至少兩個所述隔離測試部與至少兩個所述隔斷部連續設置，并形成環形測試開口，所述測試電極設置于所述測試開口內。

7、在一些可能的實施方式中，所述顯示面板母板還包括位于所述測試元件組靠近所述襯底一側的導電層，所述導電層包括多條測試走線，任意一所述測試元件組對應設置有至少兩條所述測試走線，所述隔離測試部分別與一條所述測試走線電連接；

8、優選地，所述顯示面板母板還包括位于所述導電層遠離所述襯底一側的第一絕緣層，所述測試元件組位于所述第一絕緣層遠離所述襯底的一側；

9、優選地，沿垂直于所述襯底的方向，所述第一絕緣層上設有多個第一測試過孔，所述第一測試過孔暴露出至少部分所述測試走線，所述隔離測試部通過所述第一測試過孔與所述測試走線電連接；

10、優選地，所述第一絕緣層包括沿遠離所述襯底的方向延伸的第一凸起部，至少部分所述第一凸起部在所述襯底上的正投影位于相鄰所述隔離測試部在所述襯底上的正投影之間；

11、優選地，沿遠離所述襯底方向的一側，所述第一凸起部延伸至所述測試元件組背離所述襯底的一側，以形成位于相鄰所述隔離測試結構之間的隔斷部；

12、優選地，與所述隔離測試部電連接的測試走線電連接有至少兩個引腳。

13、在一些可能的實施方式中，所述顯示面板母板還包括位于所述第一絕緣層遠離所述襯底一側的第三絕緣層，沿垂直于所述襯底的方向，所述第三絕緣層上設有暴露至少部分所述測試走線的多個第二測試過孔，所述隔離測試部分別依次通過所述第二測試過孔、所述第一測試過孔與所述測試走線電連接；

14、優選地，所述第三絕緣層還設置有隔斷開口，至少部分所述第一凸起部設置于所述隔斷開口內；

15、優選地，所述第二測試過孔在所述襯底上的正投影覆蓋所述第一測試過孔在所述襯底上的正投影。

16、在一些可能的實施方式中，所述顯示面板母板還包括沿遠離所述襯底一側依次設置的第一絕緣層和第三絕緣層，所述測試元件組位于所述第三絕緣層遠離所述襯底的一側；

17、優選地，所述第一絕緣層包括沿遠離所述襯底的方向延伸的第一凸起部，所述第三絕緣層包括位于所述第一凸起部遠離所述襯底一側的第二凸起部，沿遠離所述襯底方向的一側，所述第二凸起部延伸至所述測試元件組背離所述襯底的一側，所述第一凸起部與所述第二凸起部形成位于相鄰所述隔離測試結構之間的隔斷部；

18、優選地，至少部分所述第一凸起部和至少部分所述第二凸起部在所述襯底上的正投影均位于相鄰所述隔離測試部在所述襯底上的正投影之間；

19、優選地，所述顯示面板母板還包括位于所述第二凸起部遠離所述襯底一側的第二絕緣層，所述第二絕緣層覆蓋至少部分所述隔離測試部，所述第二凸起部在所述襯底上的正投影位于所述第二絕緣層在所述襯底上的正投影范圍內；

20、優選地，所述第二凸起部與相鄰兩個所述隔離測試部的側面接觸。

21、在一些可能的實施方式中，所述顯示面板母板還包括遠離所述襯底一側依次設置的第一絕緣層和第三絕緣層，所述測試元件組位于所述第三絕緣層遠離所述襯底的一側；

22、優選地，所述第三絕緣層包括遠離所述襯底的方向延伸的第二凸起部，所述第二凸起部延伸至所述測試元件組背離所述襯底的一側，以形成位于相鄰所述隔離測試結構之間的隔斷部；

23、優選地，至少部分所述第二凸起部在所述襯底上的正投影位于相鄰所述隔離測試部在所述襯底上的正投影之間；

24、優選地，所述第二凸起部與相鄰兩個所述隔離測試部的側面接觸；

25、優選地，所述顯示面板母板還包括位于所述第二凸起部遠離所述襯底一側的第二絕緣層，所述第二絕緣層覆蓋至少部分所述隔離測試部。

26、在一些可能的實施方式中，至少部分所述第三絕緣層延伸至所述第一測試過孔的側壁；

27、優選地，所述第三絕緣層覆蓋所述第一測試過孔的側壁；

28、優選地，所述第二測試孔在所述襯底上的正投影位于所述第一測試孔在所述襯底上的正投影內；

29、優選地，所述第一測試過孔在所述襯底上的正投影的中心與所述第二測試過孔在所述襯底上的正投影的中心重合；

30、優選地，所述第三絕緣層延伸至所述顯示面板母板的顯示區，所述第三絕緣層還包括位于所述顯示區的像素開口。

31、在一些可能的實施方式中，還包括沿遠離所述襯底的方向依次層疊設置的第一導電層、第二導電層、第三導電層和第四導電層，所述測試走線位于所述第一導電層、所述第二導電層、所述第三導電層或所述第四導電層中的任意一層；

32、優選地，所述測試走線位于所述第四導電層；

33、優選地，所述第三導電層與所述第四導電層之間設有第一平坦化層，所述第四導電層遠離所述襯底的一側設有第二平坦化層，所述第一絕緣層包括所述第二平坦化層，所述第一測試過孔設置在所述第二平坦化層上。

34、在一些可能的實施方式中，所述測試元件組還包括位于所述測試開口內的發光測試部，所述發光測試部位于所述測試電極靠近所述襯底的一側；

35、優選地，所述顯示面板母板包括顯示面板和位于所述顯示面板周側的測試區，所述測試元件組設置于所述測試區，所述顯示面板母板還包括位于所述顯示面板的隔離結構，所述隔離結構圍合形成隔離開口；

36、優選地，所述隔離結構與所述隔離測試結構同層設置；

37、優選地，所述測試開口在所述襯底上的正投影的形狀與所述隔離開口在所述襯底上的正投影的形狀相同；

38、優選地，所述測試開口在所述襯底上的正投影的面積為所述隔離開口在所述襯底上的正投影的面積的n倍，其中，n大于或等于1。

39、在一些可能的實施方式中，所述顯示面板母板還包括至少部分位于所述隔離開口內的發光單元；

40、優選地，所述發光單元包括沿遠離所述襯底的方向依次層疊設置的第一電極、發光部和第二電極，所述第二電極與所述隔離結構朝向所述隔離開口的一側電連接；

41、優選地，所述發光部與所述發光測試部同層設置；

42、優選地，所述第二電極與所述測試電極同層設置；

43、優選地，所述發光單元包括具有不同發光顏色的第一發光單元和第二發光單元，所述測試元件組包括用于測試第一發光單元的第一測試組件和用于測試第二發光單元的第二測試組件，所述第一測試組件的發光測試部與所述第一發光單元的發光部的材料相同，所述第二測試組件的發光測試部與所述第二發光單元的發光部的材料相同。

44、在一些可能的實施方式中，所述顯示面板母板還包括位于所述發光單元遠離所述襯底一側的第一封裝層，所述第一封裝層包括多個間隔設置的封裝單元；

45、優選地，至少部分所述封裝單元從所述隔離結構的側面延伸至所述隔離結構遠離所述襯底的一側，所述隔離結構的側面為所述隔離結構朝向所述隔離開口的面；

46、優選地，至少部分所述封裝單元從所述隔離結構的側面延伸至所述隔離結構遠離所述襯底的一側；

47、優選地，相鄰所述封裝單元在所述隔離結構遠離所述襯底的一側間隔設置；

48、優選地，位于所述隔離結構遠離所述襯底一側的所述封裝單元與所述隔離結構遠離所述襯底的一側之間具有間隙；

49、優選地，所述隔離結構包括沿遠離所述襯底的方向依次層疊設置的第一隔離部以及第二隔離部，所述第一隔離部遠離所述襯底的一側在所述襯底上的正投影位于所述第二隔離部在所述襯底上的正投影內；

50、優選地，所述發光單元的第二電極與所述第一隔離部電連接；和/或，所述隔離結構還包括位于所述第一隔離部朝向所述襯底一側的第三隔離部，所述發光單元的第二電極與所述第三隔離部電連接；

51、優選地，所述第三隔離部的材質包括鉬金屬；和/或，所述第一隔離部的材質包括鋁金屬；和/或，所述第二隔離部的材質包括鈦金屬。

52、在一些可能的實施方式中，所述隔離測試結構包括沿遠離所述襯底的方向依次層疊設置的第一測試部以及第二測試部，所述第一測試部遠離所述襯底的一側在所述襯底上的正投影位于所述第二測試部在所述襯底上的正投影內，所述測試電極延伸至與所述第一測試部電連接；

53、優選地，所述隔離測試結構包括相互間隔設置的第一隔離測試部和第二隔離測試部，所述測試元件組還包括位于第一隔離測試部與第二隔離測試部之間的第一隔斷部和第二隔斷部，所述第一隔離測試部、所述第一隔斷部、所述第二隔離測試部和所述第二隔斷部依次設置，并合圍形成測試開口，所述測試電極設置于所述測試開口內。

54、在一些可能的實施方式中，本技術還提供了一種顯示面板母板的制備方法，所述制備方法包括：

55、提供一襯底；

56、在所述襯底的一側形成至少一個測試元件組，所述測試元件組包括測試電極以及設置于所述測試電極周側的隔離測試結構，所述隔離測試結構包括至少兩個相互間隔設置的隔離測試部，至少兩個所述隔離測試部在所述襯底上的正投影互不交疊。

57、在一些可能的實施方式中，所述在所述襯底的一側形成至少一個測試元件組的步驟，包括：

58、在所述襯底的一側形成第一絕緣材料層；

59、通過半色調掩膜版，在所述第一絕緣材料層上形成第一凸起部，以形成第一絕緣層；

60、在所述第一絕緣層遠離所述襯底的一側形成第三絕緣層，所述第三絕緣層在所述第一凸起部處形成第二凸起部；

61、在所述第三絕緣層遠離所述襯底的一側形成隔離導電層，圖案化所述隔離導電層形成隔離測試結構，所述隔離測試結構在所述第二凸起部處形成相互間隔設置的第一隔離測試部和第二隔離測試部，所述第一隔離測試部在所述襯底上的正投影位于所述第二隔離測試部在所述襯底上的正投影之外；

62、在所述第二凸起部遠離所述襯底的一側形成第二絕緣層，所述第二絕緣層覆蓋至少部分所述第一隔離測試部和所述第二隔離測試部；

63、在所述測試開口內遠離所述襯底的一側依次形成發光測試部和測試電極，所述測試電極延伸至與所述第一隔離測試部和所述第二隔離測試部電連接；

64、優選地，顯示面板母板包括顯示顯示面板和測試區，所述測試組件設置于測試區；

65、所述顯示面板面板還包括位于所述襯底一側的隔離結構，所述像素隔離結構與所述第一隔離測試部及第二隔離測試部同層設置；

66、所述顯示面板母板的制備方法，還包括：

67、通過所述隔離導電層形成所述隔離測試結構的同時，形成所述隔離結構和隔離開口；形成所述發光測試部的同時在所述隔離開口內形成發光部；

68、形成所述測試電極的同時在所述隔離開口內形成第二電極；

69、優選地，所述制備方法還包括：

70、對所述測試元件組進行測試，根據所述測試元件組的測試結果確定所述第二電極和所述隔離結構的搭接效果；

71、在測試完成后，切割所述測試區，分離所述顯示面板。

72、在一些可能的實施方式中，本技術還提供了一種顯示面板母板的測試方法，所述顯示面板母板包括本技術中所述的顯示面板母板，所述測試方法包括：

73、獲得所述測試電極與任意兩個所述隔離測試部的搭接電阻之和；

74、基于所述測試電極與任意兩個所述隔離測試部的搭接電阻之和，確定所述顯示面板母板的顯示區的隔離結構與第二電極的搭接效果；

75、優選地，選擇任意兩個所述隔離測試部與所述測試電極形成待測試電路，根據兩個所述隔離測試部與所述測試電極的中心的連接角度確定測試角度；

76、基于所述測試電路的結果，確定對應發光單元在所述測試角度中隔離結構與第二電極的搭接效果。

77、相對于現有技術而言，本技術具有以下有益效果：

78、本技術提供的一種顯示面板母板、顯示面板母板的制備方法及測試方法，通過將隔離測試結構設置為包括相互間隔設置的至少兩個隔離測試部，并通過測試電極將隔離測試部電連接，可以更準確地、更直接地測試出隔離測試結構與測試電極之間的搭接電極，從而可以更準確地、更直接地評估顯示區的隔離結構與第二電極之間的搭接效果，進而可以提高該顯示面板母板性能。
