本公開涉及顯示裝置。

背景技術：

1、我們的信息社會越來越需要各種形式的顯示裝置用于顯示圖像。例如，顯示裝置被應用于各種電子裝置，諸如智能電話、數碼相機、筆記本計算機、導航裝置和智能電視機。

2、顯示裝置可以是平板顯示裝置，諸如液晶顯示裝置、場發射顯示裝置或發光顯示裝置。發光顯示裝置可以包括包含有機發光元件的有機發光顯示裝置、包含無機(例如，半導體)發光元件的無機發光顯示裝置、以及包含微型發光元件的微型發光顯示裝置。

3、有機發光元件可以包括彼此面對的兩個電極和介于所述兩個電極之間的發光層。發光層可以從兩個電極接收電子和空穴，在發光層中電子和空穴復合以產生激子并發光，例如，當所產生的激子從激發態變?yōu)榛鶓B(tài)時。

4、包括有機發光元件的有機發光顯示裝置不需要諸如背光單元的光源。結果，有機發光顯示裝置具有低功耗，可以制造得輕且薄，并且具有寬視角、高亮度和對比度、以及快速響應速度。由于這些高質量的特性，有機發光顯示裝置作為下一代顯示裝置正受到關注。

技術實現思路

1、本公開的多個方面提供了能夠降低外部光的反射率的顯示裝置。

2、然而，本公開的多個方面不限于本文中闡述的那些。通過參考后面的詳細描述，本公開的上述和其他方面對于本公開所屬領域的普通技術人員來說將變得更加明顯。

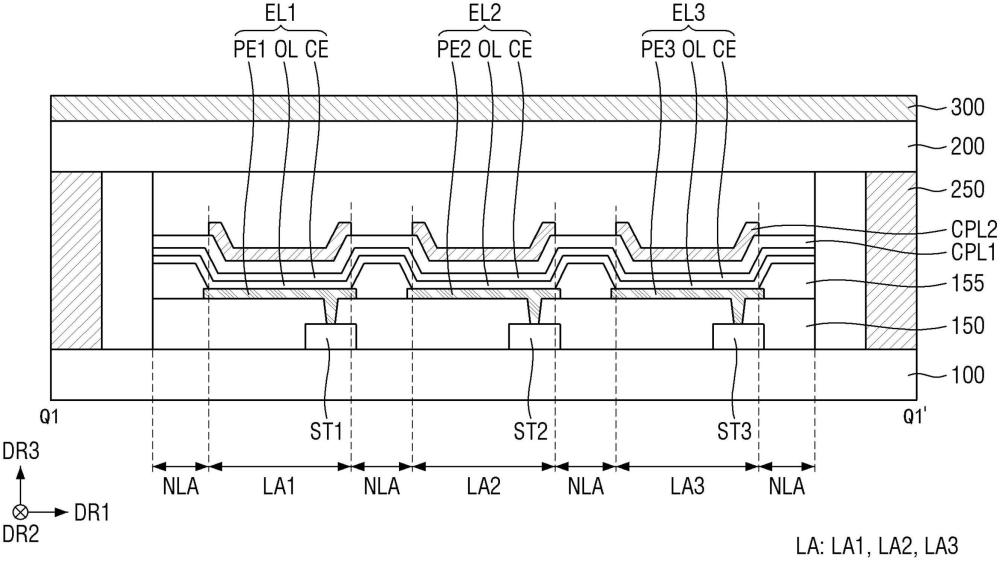

3、根據本公開的方面，顯示裝置可以包括：像素電極，設置在基底上；堤層，覆蓋所述像素電極的邊緣并限定多個發光區域和非發光區域；發光層，設置在所述像素電極和所述堤層上；公共電極，設置在所述發光層上；蓋層，設置在所述公共電極上；對基底，面對所述基底；以及光學構件，設置在所述對基底上，其中，所述蓋層包括設置在所述公共電極上的第一蓋層、以及設置在所述第一蓋層上并與所述多個發光區域重疊的第二蓋層。

4、在實施例中，所述第一蓋層與所述多個發光區域和所述非發光區域重疊，并且所述第一蓋層與所述第二蓋層重疊。

5、在實施例中，所述第一蓋層的厚度為至

6、在實施例中，所述第一蓋層和所述第二蓋層中的每一者的折射率為1.8至2.2。

7、在實施例中，所述第二蓋層的厚度為至

8、在實施例中，所述第一蓋層和所述第二蓋層包括不同的材料。

9、在實施例中，在所述多個發光區域中的每一個中所述第一蓋層的厚度和所述第二蓋層的厚度之和為至

10、在實施例中，所述第一蓋層設置在所述第二蓋層下面或在所述第二蓋層上。

11、在實施例中，所述光學構件包括基體層、設置在所述基體層上的著色劑層、以及設置在所述著色劑層上的粘合劑層。

12、在實施例中，所述著色劑層透射440nm至490nm的波長帶內的光、510nm至580nm的波長帶內的光、以及610nm至660nm的波長帶內的光，并且吸收其他波長帶內的光。

13、根據本公開的方面，顯示裝置包括：像素電極，設置在基底上；堤層，覆蓋所述像素電極的邊緣并限定發光區域和非發光區域；發光層，設置在所述像素電極和所述堤層上；公共電極，設置在所述發光層上；蓋層，設置在所述公共電極上；對基底，面對所述基底；以及光學構件，設置在所述對基底上，其中，所述蓋層包括與所述發光區域重疊的第一區域、以及與所述非發光區域重疊的第二區域，并且所述第一區域的厚度大于所述第二區域的厚度。

14、在實施例中，所述第一區域的所述厚度為至

15、在實施例中，所述第二區域的所述厚度為至

16、在實施例中，所述第一區域不與所述非發光區域重疊，并且所述第二區域不與所述發光區域重疊。

17、在實施例中，所述蓋層包括無機絕緣材料或有機絕緣材料。

18、在實施例中，所述蓋層的上表面是平坦的并且設置為平行于所述基底。

19、根據本公開的方面，顯示裝置包括：像素電極，設置在基底上；堤層，覆蓋所述像素電極的邊緣并限定發光區域和非發光區域；發光層，設置在所述像素電極和所述堤層上；公共電極，設置在所述發光層上；蓋層，設置在所述公共電極上；薄膜封裝層，設置在所述蓋層上；以及光學構件，設置在所述薄膜封裝層上，其中，所述蓋層包括與所述發光區域重疊的第一區域、以及與所述非發光區域重疊的第二區域，并且所述第一區域的厚度大于所述第二區域的厚度。

20、在實施例中，所述薄膜封裝層包括設置在所述蓋層上的第一封裝無機層、設置在所述第一封裝無機層上的封裝有機層、以及設置在所述封裝有機層上的第二封裝無機層。

21、在實施例中，所述第一區域不與所述非發光區域重疊，并且所述第二區域不與所述發光區域重疊。

22、在實施例中，所述光學構件包括基體層、設置在所述基體層上的著色劑層、以及設置在所述著色劑層上的粘合劑層，其中，所述著色劑層透射440nm至490nm的波長帶內的光、510nm至580nm的波長帶內的光、以及610nm至660nm的波長帶內的光，并且吸收其他波長帶內的光。

23、在根據實施例的顯示裝置中，形成在發光區域和非發光區域中具有不同厚度的蓋層。因此，減少外部光在非發光區域中的反射并且改善在發光區域中的發光效率是可能的。

24、此外，由于顯示裝置還包括光學構件，因此可以減少外部光的反射，并且可以省略偏光板。

25、然而，本公開的效果不限于本文中闡述的那些。通過參考權利要求，本公開的上述和其他效果對于本公開所屬領域的普通技術人員來說將變得更加明顯。

技術特征：

1.一種顯示裝置，其中，所述顯示裝置包括：

2.根據權利要求1所述的顯示裝置，其中，所述第一蓋層與所述多個發光區域和所述非發光區域重疊，并且所述第一蓋層與所述第二蓋層重疊。

3.根據權利要求1所述的顯示裝置，其中，所述第一蓋層的厚度為至

4.根據權利要求1所述的顯示裝置，其中，所述第一蓋層和所述第二蓋層中的每一者的折射率為1.8至2.2。

5.根據權利要求1所述的顯示裝置，其中，所述第二蓋層的厚度為至

6.根據權利要求1所述的顯示裝置，其中，所述第一蓋層和所述第二蓋層包括不同的材料。

7.根據權利要求1所述的顯示裝置，其中，在所述多個發光區域中的每一個中所述第一蓋層的厚度和所述第二蓋層的厚度之和為至

8.根據權利要求1所述的顯示裝置，其中，所述第一蓋層設置在所述第二蓋層下面或在所述第二蓋層上。

9.根據權利要求1所述的顯示裝置，其中，所述光學構件包括：

10.根據權利要求9所述的顯示裝置，其中，所述著色劑層透射440nm至490nm的波長帶內的光、510nm至580nm的波長帶內的光、以及610nm至660nm的波長帶內的光，并且吸收其他波長帶內的光。

11.一種顯示裝置，其中，所述顯示裝置包括：

12.根據權利要求11所述的顯示裝置，其中，所述第一區域的所述厚度為至

13.根據權利要求11所述的顯示裝置，其中，所述第二區域的所述厚度為至

14.根據權利要求11所述的顯示裝置，其中，所述第一區域不與所述非發光區域重疊，并且所述第二區域不與所述發光區域重疊。

15.根據權利要求11所述的顯示裝置，其中，所述蓋層包括無機絕緣材料或有機絕緣材料。

16.根據權利要求11所述的顯示裝置，其中，所述蓋層的上表面是平坦的并且設置為平行于所述基底。

17.一種顯示裝置，其中，所述顯示裝置包括：

18.根據權利要求17所述的顯示裝置，其中，所述薄膜封裝層包括設置在所述蓋層上的第一封裝無機層、設置在所述第一封裝無機層上的封裝有機層、以及設置在所述封裝有機層上的第二封裝無機層。

19.根據權利要求17所述的顯示裝置，其中，所述第一區域不與所述非發光區域重疊，并且所述第二區域不與所述發光區域重疊。

20.根據權利要求17所述的顯示裝置，其中，所述光學構件包括：

技術總結
顯示裝置包括：像素電極，設置在基底上；堤層，覆蓋所述像素電極的邊緣并限定多個發光區域和非發光區域；發光層，設置在所述像素電極和所述堤層上；公共電極，設置在所述發光層上；蓋層，設置在所述公共電極上；對基底，面對所述基底；以及光學構件，設置在所述對基底上。所述蓋層包括設置在所述公共電極上的第一蓋層、以及設置在所述第一蓋層上并與所述多個發光區域重疊的第二蓋層。

技術研發人員：鄭皓煉,樸國喆,樸信愛,申世重,趙世衡
受保護的技術使用者：三星顯示有限公司
技術研發日：
技術公布日：2025/4/24
