本技術涉及pcb放置領域，尤其涉及一種pcb專用插板架。

背景技術：

1、在pcb生產工藝中基本都需要經過電鍍工藝，一些高難度的pcb板需要增加圖形電鍍工藝，也就是pcb板選擇性鍍銅后再鍍錫，以錫做為抗蝕層進行電鍍。因為傳統的圖形電鍍都是龍門線，為了預防插花錫面，及板面殘留的水晾干，pcb板鍍銅錫后需要把板子一塊塊取下再插在豬籠架上。但插豬籠架不方便，且板面上的殘留的藥水會直接流至地面，地面容易積水，以及酸性的藥水會腐蝕地面。

技術實現思路

1、為解決上述問題，本技術方案提供一種pcb專用插板架。

2、為實現上述目的，本技術方案如下：

3、一種pcb專用插板架，包括支架，所述支架豎直方向上間隔排布有多個傾斜設置的板架，所述板架設有多個用于容置pcb板的插槽，所述插槽的中部設有支撐架，所述支撐架表面設有多個滴落孔，所述支撐架下端與插槽之間形成滴落區域，所述板架的前端設有接水托盤，所述接水托盤設有收集水管。

4、在一些實施例中，所述支撐架可拆卸連接在所述插槽內。

5、在一些實施例中，所述插槽的內壁設有容置槽，所述容置槽的內壁與所述支撐架摩擦配合。

6、在一些實施例中，所述接水托盤的邊角處設有圓弧過度。

7、在一些實施例中，所述接水托盤的邊緣處設有呈斜面設計的導向部。

8、在一些實施例中，所述收集水管設有三通閥。

9、在一些實施例中，所述支架設有用于限位pcb板的限位部。

10、本申請有益效果為：

11、本申請以傾斜的板架為基礎，將pcb板放置在支撐架上，pcb板的藥水一部分從支撐架的表面下滑，另一部分則從滴落孔下滑至滴落區域內，無論哪種方式最終還通過傾斜滑落至接水托盤，最終在收集水管滑落至指定的收集桶內，另外支撐架將pcb板架起，防止pcb板被藥水長時間浸泡而損壞。

技術特征：

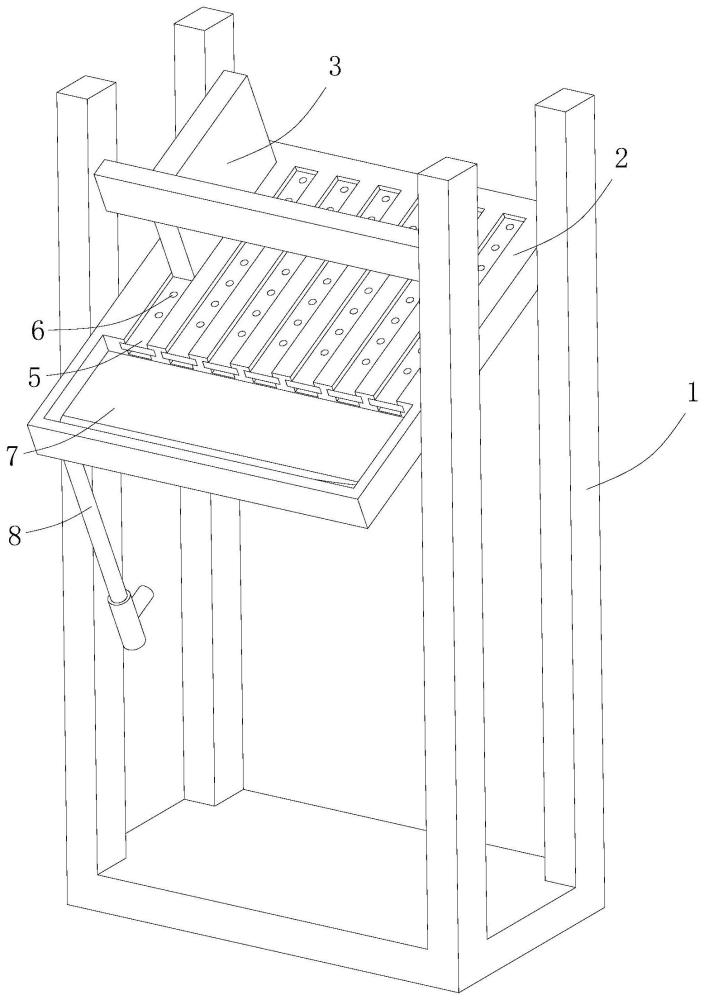

1.一種pcb專用插板架，其特征在于，包括支架(1)，所述支架(1)豎直方向上間隔排布有多個傾斜設置的板架(2)，所述板架(2)設有多個用于容置pcb板(3)的插槽(4)，所述插槽(4)的中部設有支撐架(5)，所述支撐架(5)表面設有多個滴落孔(6)，所述支撐架(5)下端與插槽(4)之間形成滴落區域，所述板架(2)的前端設有接水托盤(7)，所述接水托盤(7)設有收集水管(8)。

2.根據權利要求1所述的一種pcb專用插板架，其特征在于：所述支撐架(5)可拆卸連接在所述插槽(4)內。

3.根據權利要求2所述的一種pcb專用插板架，其特征在于：所述插槽(4)的內壁設有容置槽(9)，所述容置槽(9)的內壁與所述支撐架(5)摩擦配合。

4.根據權利要求1所述的一種pcb專用插板架，其特征在于：所述接水托盤(7)的邊角處設有圓弧過度(10)。

5.根據權利要求4所述的一種pcb專用插板架，其特征在于：所述接水托盤(7)的邊緣處設有呈斜面設計的導向部(11)。

6.根據權利要求1所述的一種pcb專用插板架，其特征在于：所述收集水管(8)設有三通閥(12)。

7.根據權利要求1所述的一種pcb專用插板架，其特征在于：所述支架(1)設有用于限位pcb板(3)的限位部(13)。

技術總結
一種PCB專用插板架，包括支架，所述支架豎直方向上間隔排布有多個傾斜設置的板架，所述板架設有多個用于容置PCB板的插槽，所述插槽的中部設有支撐架，所述支撐架表面設有多個滴落孔，所述支撐架下端與插槽之間形成滴落區域，所述板架的前端設有接水托盤，所述接水托盤設有收集水管，本申請以傾斜的板架為基礎，將PCB板放置在支撐架上，PCB板的藥水一部分從支撐架的表面下滑，另一部分則從滴落孔下滑至滴落區域內，無論哪種方式最終還通過傾斜滑落至接水托盤，最終在收集水管滑落至指定的收集桶內，另外支撐架將PCB板架起，防止PCB板被藥水長時間浸泡而損壞。

技術研發人員：蔣軍林,何江華,王娜
受保護的技術使用者：中山國昌榮電子有限公司
技術研發日：20240326
技術公布日：2025/4/28
