本技術涉及光伏電池，尤其涉及一種電池片及光伏組件。

背景技術：

1、隨著太陽能光伏產業的高速發展，光伏組件的應用也越來越廣泛。目前，光伏組件通常由多個太陽能電池串按照多列(多行)串并聯在一起形成。

2、相關技術中，為了增大光伏組件的功率，擴大電池片尺寸或者組件版型是較為有效的手段，而目前行業內矩形電池片通常為182*19xmm尺寸，組件最大版型只能做到72版型，功率較低，成本較高。

技術實現思路

1、本實用新型的第一方面提供一種電池片，用以解決現有技術中上述技術缺陷，通過調整電池片本體上主柵線的印刷方向和組件的排版方式，可使組件的尺寸更大，功率更高，成本更低。

2、本實用新型的第二方面提供一種光伏組件。

3、本實用新型第一方面提供的一種電池片，包括：

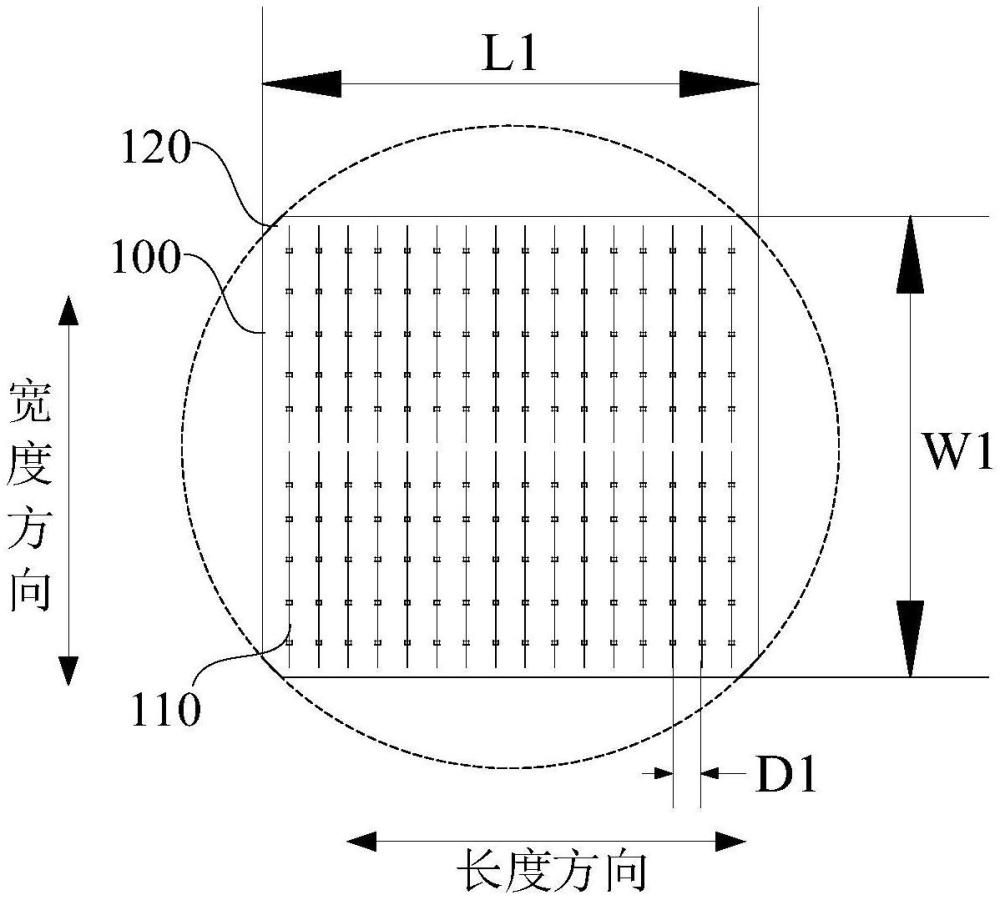

4、電池片本體，設有多個主柵線和多個副柵線，所述主柵線和所述副柵線電連接，所述主柵線和所述副柵線相互垂直設置；

5、其中，每個所述主柵線的延伸方向與所述電池片本體的寬度方向相同，多個所述主柵線沿所述電池片本體的長度方向間隔排布。

6、根據本實用新型提供的電池片，所述電池片本體的長度為l1，其中，190mm≤l1≤230mm；所述電池片本體的寬度為w1，其中，166mm≤w1≤195mm。

7、根據本實用新型提供的電池片，所述主柵線的數量為m，其中，16≤m≤24。

8、根據本實用新型提供的電池片，相鄰兩個所述主柵線之間的間距為d1，其中，9mm≤d1≤12mm。

9、根據本實用新型提供的電池片，所述副柵線的數量為n，其中，140≤n≤190。

10、根據本實用新型提供的電池片，相鄰兩個所述副柵線之間的間距為d2，其中，1mm≤d2≤3mm。

11、根據本實用新型提供的電池片，多個所述主柵線和多個所述副柵線設于所述電池片本體的背面。

12、根據本實用新型提供的電池片，所述電池片本體的正面設有多個所述主柵線和多個所述副柵線，所述主柵線和所述副柵線電連接，所述主柵線和所述副柵線相互垂直設置；

13、或者，

14、所述電池片本體的正面設有多個副柵線，位于所述電池片本體正面的副柵線和位于所述電池片本體背面的副柵線的延伸方向相同。

15、根據本實用新型提供的電池片，所述電池片本體上設置有至少一個倒角，所述倒角的弧長所對應的圓心角為α，其中，0.3°≤α≤3°。

16、本實用新型第二方面提供的一種光伏組件，包括至少一個電池串，所述電池串由多個電池單元連接組成，所述電池單元為二分之一的任一項所述的電池片；

17、所述光伏組件的長度為l2，其中，1700mm≤l2≤2480mm，所述光伏組件的寬度為w2，其中，1100mm≤w2≤1450mm。

18、根據本實用新型提供的光伏組件，沿所述光伏組件的長度方向，相鄰兩個所述電池單元之間的間隙為w3，其中，w3≤2mm；

19、沿所述光伏組件的寬度方向，相鄰兩個所述電池單元之間的間隙為l3，其中，1mm≤l3≤2mm。

20、本實用新型提供的電池片，通過將每個主柵線的延伸方向設置為與電池片本體的寬度方向相同，將多個主柵線沿電池片本體的長度方向間隔排布，通過調整電池片本體上主柵線的印刷方向以及組件的排版方式，可使組件的尺寸更大，功率更高、成本更低。當采用該電池片形成的電池單元組成光伏組件時，電池單元的長度方向位于光伏組件整體的寬度方向上，電池單元的寬度方向位于光伏組件的長度方向上，這樣設置，光伏組件可直接適配常規組件的生產工藝及設備，產線兼容性較好，綜合成本更低，即制造成本和系統成本更低，實用性較強。

21、相比現有技術中，矩形的電池片中，主柵線平行于電池片本體的長邊(即沿長度方向延伸)，這樣組成的光伏組件的最大版型為72版型，功率較低，成本偏高。而本實用新型通過結構改進，將每個主柵線的延伸方向設置為與電池片本體的寬度方向相同，將多個主柵線沿電池片本體的長度方向間隔排布，采用這樣設置的電池片組成的光伏組件，光伏組件的尺寸變動較小，可以做成78版型，功率較高，運輸成本低；同時，采用這樣設置的電池片兼容性較好，綜合成本較低。

22、本實用新型實施例提供的光伏組件，因包括上述的電池片，因此具備上述的所有優勢。

技術特征：

1.一種電池片，其特征在于，包括：

2.根據權利要求1所述的電池片，其特征在于，所述電池片本體的長度為l1，其中，190mm≤l1≤230mm；所述電池片本體的寬度為w1，其中，166mm≤w1≤195mm。

3.根據權利要求1所述的電池片，其特征在于，所述主柵線的數量為m，其中，16≤m≤24。

4.根據權利要求3所述的電池片，其特征在于，相鄰兩個所述主柵線之間的間距為d1，其中，9mm≤d1≤12mm。

5.根據權利要求1所述的電池片，其特征在于，所述副柵線的數量為n，其中，140≤n≤190。

6.根據權利要求5所述的電池片，其特征在于，相鄰兩個所述副柵線之間的間距為d2，其中，1mm≤d2≤3mm。

7.根據權利要求1至6任一項所述的電池片，其特征在于，多個所述主柵線和多個所述副柵線設于所述電池片本體的背面。

8.根據權利要求7所述的電池片，其特征在于，所述電池片本體的正面設有多個所述主柵線和多個所述副柵線，所述主柵線和所述副柵線電連接，所述主柵線和所述副柵線相互垂直設置；

9.根據權利要求1至6任一項所述的電池片，其特征在于，所述電池片本體上設置有至少一個倒角，所述倒角的弧長所對應的圓心角為α，其中，0.3°≤α≤3°。

10.一種光伏組件，其特征在于，包括至少一個電池串，所述電池串由多個電池單元連接組成，所述電池單元為二分之一的權利要求1至9任一項所述的電池片；

11.根據權利要求10所述的光伏組件，其特征在于，沿所述光伏組件的長度方向，相鄰兩個所述電池單元之間的間隙為w3，其中，w3≤2mm；

技術總結
本技術涉及光伏電池技術領域，提供一種電池片及光伏組件，電池片包括電池片本體，電池片本體設有多個主柵線和多個副柵線，所述主柵線和所述副柵線電連接，所述主柵線和所述副柵線相互垂直設置；其中，每個所述主柵線的延伸方向與所述電池片本體的寬度方向相同，多個所述主柵線沿所述電池片本體的長度方向間隔排布。本技術提供的電池片，通過調整電池片本體上主柵線的印刷方向和組件的排版方式，可使組件的尺寸更大，功率更高；當采用該電池片形成的電池單元組成光伏組件時，光伏組件可直接適配常規組件的生產工藝及設備，產線兼容性較好，綜合成本更低即制造成本和系統成本更低，實用性較強。

技術研發人員：程璽儒,代晴華,陳嘉,請求不公布姓名,請求不公布姓名,譚勝亮
受保護的技術使用者：三一硅能（株洲）有限公司
技術研發日：20240410
技術公布日：2025/4/28
