本申請涉及電路，具體涉及一種采樣保持電路及其開關。

背景技術：

1、采樣保持電路可以將模擬信號轉換成穩定的電平信號，使電平信號供后級adc(模數轉換器)采樣。可見，采樣保持電路是模擬信號轉換為數字信號的橋梁。

2、發明人對采樣保持電路的工作過程進行研究，發現在采樣保持電路中容易出現開關漏電，開關漏電容易導致在較長時間保持過程中，輸出電位發生變化，容易影響后級adc的性能。

技術實現思路

1、鑒于此，本申請提供一種采樣保持電路及其開關，以解決傳統采樣保持電路中容易出現開關漏電，開關漏電容易導致在較長時間保持過程中，輸出電位發生變化，容易影響后級adc性能的問題。

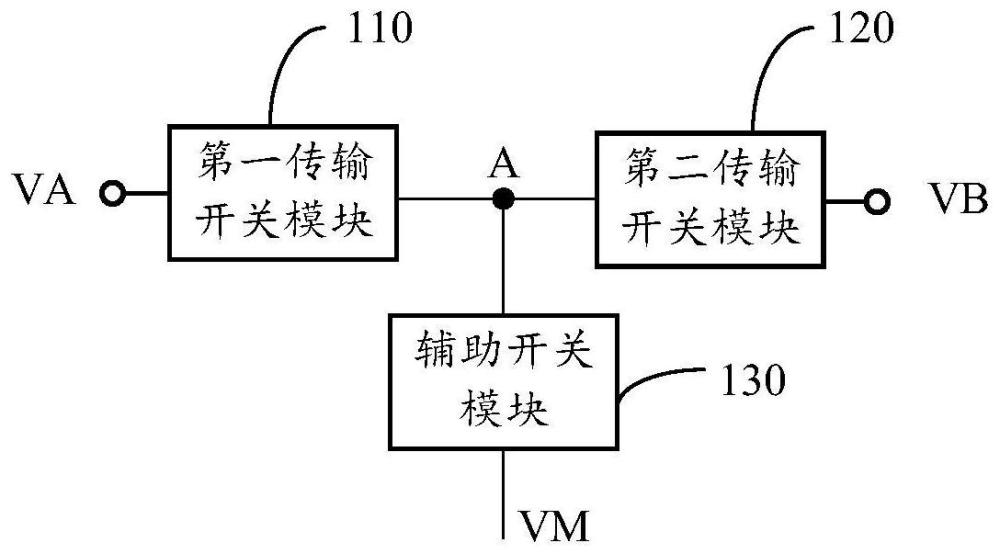

2、本申請提供一種采樣保持電路的開關，所述采樣保持電路的開關包括第一傳輸開關模塊、第二傳輸開關模塊和輔助開關模塊；

3、所述第一傳輸開關模塊的第一端連接采樣保持電路的第一預設端，第二端連接預設節點；所述第二傳輸開關模塊的第一端連接所述預設節點，第二端連接所述采樣保持電路的第二預設端；所述輔助開關模塊的第一端連接所述預設節點，第二端連接電壓控制端，以接入所述電壓控制端提供的電壓，所述電壓控制端用于向所述預設節點提供電壓，以避免所述預設節點的電荷向兩端移動；

4、所述輔助開關模塊用于在所述第一傳輸開關模塊和所述第二傳輸開關模塊斷開之后閉合，以使所述預設節點接通所述電壓控制端，避免電荷向兩端移動。

5、可選地，所述采樣保持電路的開關還包括控制邏輯模塊；所述控制邏輯模塊分別連接所述第一傳輸開關模塊、所述第二傳輸開關模塊和所述輔助開關模塊的控制端，以控制所述第一傳輸開關模塊、所述第二傳輸開關模塊和所述輔助開關模塊的通斷。

6、可選地，所述第一傳輸開關模塊包括第一pmos管和第一nmos管；所述第二傳輸開關模塊包括第二pmos管和第二nmos管；所述預設節點包括第一節點和第二節點；所述第一pmos管的柵極用于接入第一控制信號，第一端連接所述第一預設端，第二端連接所述第一節點；所述第一nmos管的柵極用于接入第二控制信號，第一端連接所述第一預設端，第二端連接所述第二節點；所述第二pmos管的柵極用于接入第一控制信號，第一端連接所述第一節點，第二端連接所述第二預設端；所述第二nmos管的柵極用于接入第二控制信號，第一端連接所述第二節點，第二端連接所述第二預設端；所述第一控制信號和所述第二控制信號為一對相反控制信號。

7、可選地，所述輔助開關模塊包括第一開關和第二開關；第一開關的第一端連接所述第一節點，第二端連接所述第二開關的第一端，并用于接入所述電壓控制端提供的電壓；所述第二開關的第二端所述第二節點；所述第一開關和第二開關分別在所述第一控制信號為高電平時閉合，在所述第一控制信號為低電平時斷開。

8、可選地，所述采樣保持電路的開關還包括第三開關、第四開關、第五開關和第六開關；所述第三開關的第一端用于接入電源電壓，第二端分別連接所述第四開關的第一端、第一pmos管的襯底端和所述第二pmos管的襯底端；所述第四開關的第二端分別連接第五開關的第一端和所述第一開關的第二端；所述第五開關的第二端分別連接所述第六開關的第一端、所述第一nmos管的襯底端和所述第二nmos管的襯底端；所述第六開關的第二端接地；所述第三開關和所述第六開關分別在所述第一控制信號為高電平時閉合，在所述第一控制信號為低電平時斷開；所述第四開關和所述第五開關分別在所述第二控制信號為高電平時閉合，在所述第二控制信號為低電平時斷開。

9、本申請還提供一種采樣保持電路，包括上述任一種采樣保持電路的開關。

10、可選地，所述采樣保持電路還包括第七開關、第八開關、電容和運算放大器；所述第八開關的第一端用于接入輸入電壓，第二端分別連接所述電容的第一端和所述第七開關的第一端；所述第七開關的第二端分別連接第二預設端和所述運算放大器的輸出端；所述電容的第二端分別連接第一預設端和所述運算放大器的反相輸入端；所述運算放大器的同相輸入端用于接入參考電壓。

11、本申請上述采樣保持電路及其開關，在第一預設端和預設節點之間設置第一傳輸開關模塊，在第二預設端和預設節點之間設置第二傳輸開關模塊，在預設節點和電壓控制端之間輔助開關模塊，第一傳輸開關模塊和第二傳輸開關模塊斷開后，輔助開關模塊閉合，預設節點的電壓為電壓控制端的電壓，能夠避免預設節點的電荷向兩端移動，改善第一預設端或者第二預設端的漏電狀況。可見，本申請可以有效改善各信號傳輸開關關斷后的漏電狀況，以及串擾問題，提升后級adc的性能。

技術特征：

1.一種采樣保持電路的開關，其特征在于，所述采樣保持電路的開關包括第一傳輸開關模塊、第二傳輸開關模塊和輔助開關模塊；

2.根據權利要求1所述的采樣保持電路的開關，其特征在于，所述采樣保持電路的開關還包括控制邏輯模塊；所述控制邏輯模塊分別連接所述第一傳輸開關模塊、所述第二傳輸開關模塊和所述輔助開關模塊的控制端，以控制所述第一傳輸開關模塊、所述第二傳輸開關模塊和所述輔助開關模塊的通斷。

3.根據權利要求1所述的采樣保持電路的開關，其特征在于，所述第一傳輸開關模塊包括第一pmos管和第一nmos管；所述第二傳輸開關模塊包括第二pmos管和第二nmos管；所述預設節點包括第一節點和第二節點；

4.根據權利要求3所述的采樣保持電路的開關，其特征在于，所述輔助開關模塊包括第一開關和第二開關；

5.根據權利要求4所述的采樣保持電路的開關，其特征在于，所述采樣保持電路的開關還包括第三開關、第四開關、第五開關和第六開關；

6.一種采樣保持電路，其特征在于，包括權利要求1至5任一項所述的采樣保持電路的開關。

7.根據權利要求6所述的采樣保持電路，其特征在于，所述采樣保持電路還包括第七開關、第八開關、電容和運算放大器；

技術總結
本申請公開一種采樣保持電路及其開關，采樣保持電路的開關包括第一傳輸開關模塊、第二傳輸開關模塊和輔助開關模塊；第一傳輸開關模塊的第一端連接采樣保持電路的第一預設端，第二端連接預設節點；第二傳輸開關模塊的第一端連接預設節點，第二端連接采樣保持電路的第二預設端；輔助開關模塊的第一端連接預設節點，第二端連接電壓控制端，以接入電壓控制端提供的電壓，電壓控制端用于向預設節點提供電壓，以避免預設節點的電荷向兩端移動；輔助開關模塊用于在第一傳輸開關模塊和第二傳輸開關模塊斷開之后閉合，以使預設節點接通電壓控制端，避免電荷向兩端移動。本申請能夠改善各信號傳輸開關關斷后的漏電狀況，以及串擾問題。

技術研發人員：劉吉平,吳相玉,王翔,鄭增忠
受保護的技術使用者：深圳市航順芯片技術研發有限公司
技術研發日：20240401
技術公布日：2025/4/28
