本技術屬于變送器領域，具體地說，涉及一種水洗機水壓異常自動報警裝置。

背景技術：

1、水壓力變送器以供給指示報警儀，記錄儀，調節控制開關等二次儀表進行測量、指示和過程調節，壓力變送器的功能即將測量的壓力信號轉換為電壓輸出，通過模擬/數字轉換電路轉換數字信號供單片機讀取、控制。

2、公開號為cn219736658u的中國專利公開了一種水壓力變送器，包括支撐板與蓋板，所述支撐板的上端固定連接有兩個對稱設置的套管，所述支撐板的上端設有變送器本體，所述套管內設有用于連接蓋板的連接機構，所述連接機構包括滑動連接在套管內的支撐桿，所述支撐桿的上端固定連接有移動桿，所述移動桿的端部與蓋板底部固定連接。本實用新型通過設置移動桿當蓋板無故掉落或者取下時，移動桿會帶動支撐桿在套管內移動，在連接彈簧牽引下支撐桿帶動連接塊接觸控制開關從而引發報警器，可防止有人無故取下蓋板或者蓋板發生掉落時報警器可以提醒人們蓋板被取下，從而及時報警及勸退破壞者，進而提高了水壓力變送器使用過程中的安全性。

3、上述對比文件中的一種水壓力變送器，若不小心將蓋板碰掉或者碰歪，蓋板無法自動復位，只能人工進行復位，且在對變送器本體進行修理時，不便于將蓋板進行拆卸，而且在取下拆卸時，會使連接塊接觸控制開關從而引發報警器一直報警。

4、有鑒于此特提出本實用新型。

技術實現思路

1、本實用新型要解決的技術問題在于克服現有技術的不足，提供一種水洗機水壓異常自動報警裝置。

2、為解決上述技術問題，本實用新型采用技術方案的基本構思是：

3、一種水洗機水壓異常自動報警裝置，包括底板，底板的頂部裝設有變送器本體和報警器，底板的頂部裝設有支撐殼，支撐殼內滑動且彈性配合有限位塊，支撐殼內滑動配合有移動殼，移動殼上裝設有蓋板，蓋板內設置有驅動結構，移動殼內轉動配合有傳動結構，傳動結構與驅動結構相配合，移動殼的側面裝設有控制開關；

4、限位塊內設置有限位結構，傳動結構與限位結構相配合，支撐殼的內部開設有限位槽，限位槽與限位結構相配合，限位塊的一側開設有梯形槽，梯形槽內滑動且彈性配合有連接殼，控制開關與連接殼相配合，連接殼內設置有從動結構，從動結構與傳動結構相配合，限位塊的頂部開設有插槽，插槽與移動殼相適配。

5、可選的，蓋板的頂部轉動配合有轉動蓋，轉動蓋與蓋板之間裝設有鎖扣，驅動結構包括開設在底板頂部的放置槽，放置槽內轉動配合有旋鈕，旋鈕的底部裝設有安裝桿，安裝桿的底端裝設有第一錐形齒輪，底板內轉動配合有轉動桿，轉動桿上裝設有第二錐形齒輪和第三錐形齒輪，第二錐形齒輪和第一錐形齒輪相互嚙合，第三錐形齒輪與傳動結構相配合；通過設置的鎖和轉動蓋可以避免蓋板被人惡意取下。

6、可選的，傳動結構包括轉動配合在移動殼內的轉桿，轉桿的頂端裝設有第四錐形齒輪，轉桿的底端裝設有第一齒輪，移動殼內滑動配合有第一卡板和第二卡板，第一卡板和第二卡板上均設置有第一齒牙，第一齒輪與第一齒牙相互嚙合，第一齒牙與從動結構相配合，第一卡板與限位結構相配合。

7、可選的，限位結構包括設置在限位塊內的空腔，空腔與插槽之間開設有卡槽，空腔內滑動且轉動配合有主驅動板，空腔內滑動配合有副驅動板，空腔內轉動配合有第二齒輪，主驅動板和副驅動板上設有第二齒牙，第二齒牙與第二齒輪相互嚙合，空腔的一側開設有進出槽，副驅動板滑動配合在進出槽內。

8、可選的，支撐殼的側面開設有滑槽，連接殼滑動配合在滑槽內，從動結構包括轉動配合在連接殼，連接殼內轉動配合有連接桿，連接桿的側面裝設有第三齒輪，第三齒輪與第一齒牙相互嚙合，連接殼內轉動配合有轉動筒，轉動筒內螺紋配合有伸縮桿，轉動筒與連接桿之間套設有同步帶，連接殼與插槽之間開設有通槽，通槽與第二卡板相配合；轉動筒與連接桿上均裝設有同步輪，同步帶套設在同步輪上。

9、可選的，底板的頂部裝設有限位板，支撐殼的側面裝設有安裝環，安裝環內轉動配合有往復絲桿，往復絲桿的一端裝設有第四齒輪，蓋板的底部裝設有齒條，齒條滑動配合在限位板，齒條與第四齒輪相互嚙合，往復絲桿上螺紋配合有螺紋環，螺紋環的下端面轉動配合有清理輥。

10、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果，當然，實施本實用新型的任一產品并不一定需要同時達到以下所述的所有優點：

11、本實用新型通過驅動結構帶動傳動結構，傳動結構帶動限位結構，使限位結構與限位槽配合固定限位塊的位置，與此同時，傳動結構會帶動從動結構，從而在從動結構的作用下，使連接殼不與控制開關接觸，避免在拆卸蓋板時，報警器一直報警的問題，且在限位塊和傳動結構的配合下，使蓋板在碰歪時，可以自動復位。

12、下面結合附圖對本實用新型的具體實施方式作進一步詳細的描述。

技術特征：

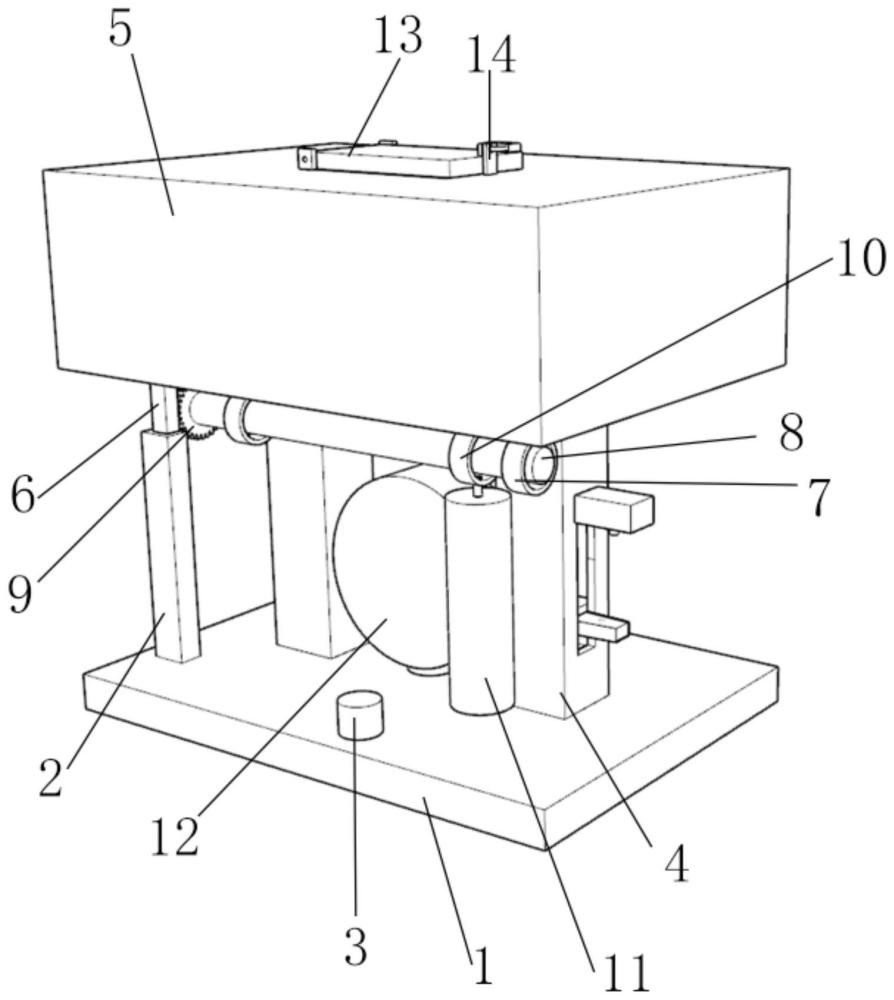

1.一種水洗機水壓異常自動報警裝置，其特征在于：包括：底板(1)，底板(1)的頂部裝設有變送器本體(12)和報警器(3)，底板(1)的頂部裝設有支撐殼(4)，支撐殼(4)內滑動且彈性配合有限位塊(29)，支撐殼(4)內滑動配合有移動殼(23)，移動殼(23)上裝設有蓋板(5)，蓋板(5)內設置有驅動結構，移動殼(23)內轉動配合有傳動結構，傳動結構與驅動結構相配合，移動殼(23)的側面裝設有控制開關(27)；

2.根據權利要求1所述的一種水洗機水壓異常自動報警裝置，其特征在于：蓋板(5)的頂部轉動配合有轉動蓋(13)，轉動蓋(13)與蓋板(5)之間裝設有鎖扣(14)，驅動結構包括開設在底板(1)頂部的放置槽(16)，放置槽(16)內轉動配合有旋鈕(17)，旋鈕(17)的底部裝設有安裝桿，安裝桿的底端裝設有第一錐形齒輪(18)，底板(1)內轉動配合有轉動桿(19)，轉動桿(19)上裝設有第二錐形齒輪(20)和第三錐形齒輪(21)，第二錐形齒輪(20)和第一錐形齒輪(18)相互嚙合，第三錐形齒輪(21)與傳動結構相配合。

3.根據權利要求2所述的一種水洗機水壓異常自動報警裝置，其特征在于：傳動結構包括轉動配合在移動殼(23)內的轉桿(24)，轉桿(24)的頂端裝設有第四錐形齒輪(25)，轉桿(24)的底端裝設有第一齒輪(31)，移動殼(23)內滑動配合有第一卡板(32)和第二卡板(33)，第一卡板(32)和第二卡板(33)上均設置有第一齒牙，第一齒輪(31)與第一齒牙相互嚙合，第一齒牙與從動結構相配合，第一卡板(32)與限位結構相配合。

4.根據權利要求3所述的一種水洗機水壓異常自動報警裝置，其特征在于：限位結構包括設置在限位塊(29)內的空腔(34)，空腔(34)與插槽(22)之間開設有卡槽(35)，空腔(34)內滑動且轉動配合有主驅動板(36)，空腔(34)內滑動配合有副驅動板(38)，空腔(34)內轉動配合有第二齒輪(37)，主驅動板(36)和副驅動板(38)上設有第二齒牙，第二齒牙與第二齒輪(37)相互嚙合，空腔(34)的一側開設有進出槽(39)，副驅動板(38)滑動配合在進出槽(39)內。

5.根據權利要求1所述的一種水洗機水壓異常自動報警裝置，其特征在于：支撐殼(4)的側面開設有滑槽(28)，連接殼(30)滑動配合在滑槽(28)內，從動結構包括轉動配合在連接殼(30)，連接殼(30)內轉動配合有連接桿(42)，連接桿(42)的側面裝設有第三齒輪(43)，第三齒輪(43)與第一齒牙相互嚙合，連接殼(30)內轉動配合有轉動筒(44)，轉動筒(44)內螺紋配合有伸縮桿(45)，轉動筒(44)與連接桿(42)之間套設有同步帶(15)，連接殼(30)與插槽(22)之間開設有通槽(41)，通槽(41)與第二卡板(33)相配合。

6.根據權利要求1所述的一種水洗機水壓異常自動報警裝置，其特征在于：底板(1)的頂部裝設有限位板(2)，支撐殼(4)的側面裝設有安裝環(7)，安裝環(7)內轉動配合有往復絲桿(8)，往復絲桿(8)的一端裝設有第四齒輪(9)，蓋板(5)的底部裝設有齒條(6)，齒條(6)滑動配合在限位板(2)，齒條(6)與第四齒輪(9)相互嚙合，往復絲桿(8)上螺紋配合有螺紋環(10)，螺紋環(10)的下端面轉動配合有清理輥(11)。

技術總結
本技術公開了一種水洗機水壓異常自動報警裝置，涉及變送器技術領域。本技術包括底板，底板的頂部裝設有變送器本體和報警器，底板的頂部裝設有支撐殼，支撐殼內滑動且彈性配合有限位塊，支撐殼內滑動配合有移動殼，移動殼上裝設有蓋板，蓋板內設置有驅動結構，移動殼內轉動配合有傳動結構，傳動結構與驅動結構相配合。本技術通過驅動結構帶動傳動結構，傳動結構帶動限位結構，使限位結構與限位槽配合固定限位塊的位置，與此同時，傳動結構會帶動從動結構，從而在從動結構的作用下，使連接殼不與控制開關接觸，避免在拆卸蓋板時，報警器一直報警的問題，且在限位塊和傳動結構的配合下，使蓋板在碰歪時，可以自動復位。

技術研發人員：張鵬,袁敏,劉文明
受保護的技術使用者：南昌同興達精密光電有限公司
技術研發日：20240418
技術公布日：2025/4/28
