本技術涉及道路施工領域，特別是涉及一種具有凈化功能的道路綠色施工現場除塵裝置。

背景技術：

1、再對道路進行施工時，往往需要對需要施工的道路進行圈起來，防止路人誤入施工場地，但是在道路施工時，所產生的灰塵就會四處飄揚，從而所飄出的灰塵就可能對路人造成影響，進而就需要對灰塵進行降塵，而現有的道路降塵設備，往往采用較長的管道，并在管道上安裝噴頭，而噴頭所噴出的水并不能進行調節，并且這類管道并不方便后續的延長，只能夠再次通過另一組新的管道與噴頭對施工道路兩側的圍欄進行降塵，防止灰塵飄出。

技術實現思路

1、本實用新型的目的在于提供一種具有凈化功能的道路綠色施工現場除塵裝置，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種具有凈化功能的道路綠色施工現場除塵裝置，包括降塵組件主體和連接管a，所述降塵組件主體包括有多組噴水管、多組延長管a和多組延長管b，多組所述噴水管之間分別連接有延長管a和延長管b，所述延長管a與延長管b，所述噴水管上開設有降塵噴孔，所述連接管a上安裝有限位組件，所述限位組件之間安裝有阻擋組件，所述阻擋組件可對降塵噴孔阻擋。

3、優選的，所述噴水管一端安裝有連接管a，所述噴水管另一端安裝有連接孔a，所述連接管a與連接孔a相互對應。

4、優選的，所述延長管a與延長管b同一端分別安裝有連接管b，所述延長管a與延長管b另一端分別安裝有連接孔b，所述連接管b與連接孔a相配合，所述連接孔b與連接管a相配合。

5、優選的，所述延長管a中部安裝有分支管a，所述延長管b中部安裝有分支管b，所述分支管a可與分支管b相連接，所述分支管a可分別與連接管a和連接管b連接，所述分支管b可分別與連接孔a和連接孔b連接。

6、優選的，所述限位組件包括有多組限位環，所述限位環安裝于噴水管外部，多組所述限位環分別安裝于降塵噴孔兩側，所述限位環中部開設有滑槽，所述滑槽中安裝有阻擋組件。

7、優選的，所述阻擋組件包括有環板，所述環板兩側安裝有滑塊，所述滑塊與滑槽相連接，所述環板內部安裝有阻擋橡膠墊，所述環板上開設有泄水槽，所述橡膠墊可對降塵噴孔進行封閉，所述泄水槽可使降塵噴孔排水。

8、與現有技術相比，本實用新型能達到的有益效果是：從而該裝置在使用時，工作人員可將該裝置的噴水管、延長管a和延長管b相互連接在一起，進而組成降塵組件主體，可以只使用多組噴水管相互進行連接，之后再將水源與一組噴水管連接即可，進而能夠?qū)覊m進行降塵，并且該裝置的噴水管在使用時可通過阻擋組件對不需要噴水的降塵噴孔進行阻擋，也可以阻擋部分的降塵噴孔，進而改變噴水管的噴水量，并且該裝置還可用于工地建設，能夠適用于多種需要降塵的場地。

技術特征：

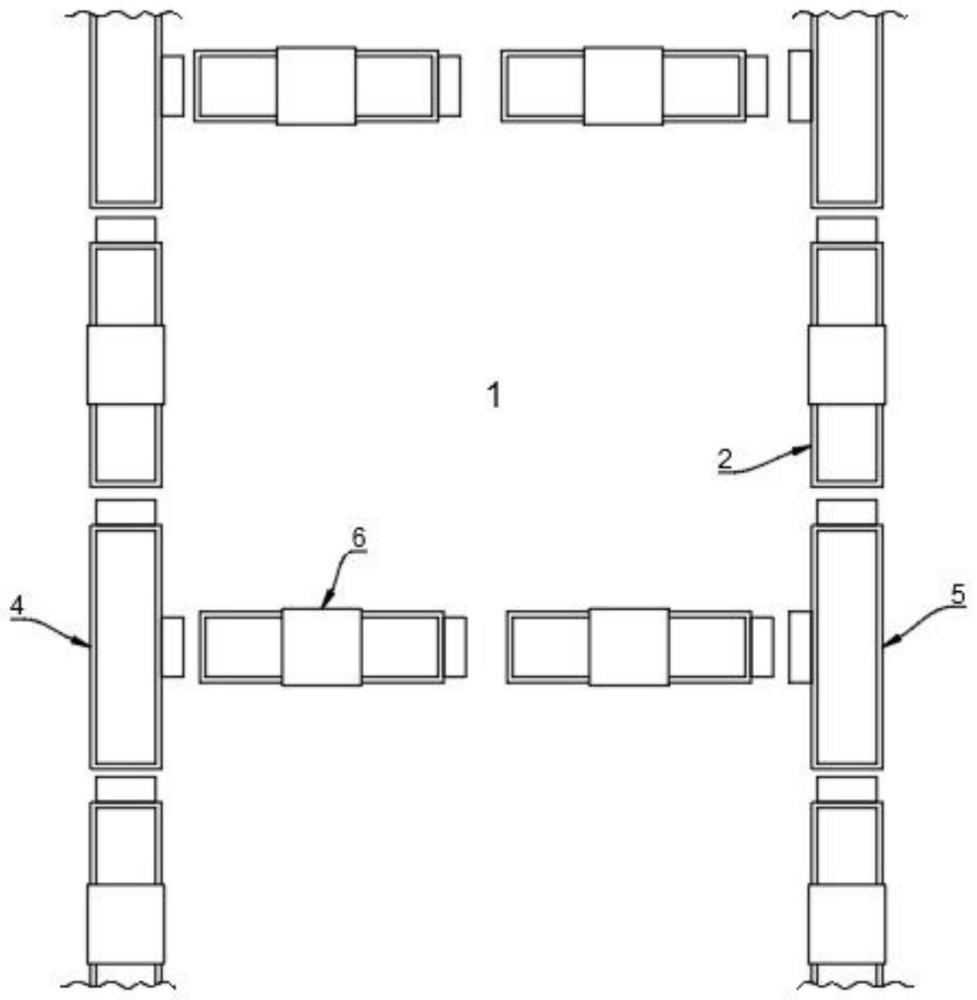

1.一種具有凈化功能的道路綠色施工現場除塵裝置，包括降塵組件主體(1)和連接管a(22)，其特征在于：所述降塵組件主體(1)包括有多組噴水管(2)、多組延長管a(3)和多組延長管b(4)，多組所述噴水管(2)之間分別連接有延長管a(3)和延長管b(4)，所述延長管a(3)與延長管b(4)，所述噴水管(2)上開設有降塵噴孔(21)，所述連接管a(22)上安裝有限位組件(5)，所述限位組件(5)之間安裝有阻擋組件(6)，所述阻擋組件(6)可對降塵噴孔(21)阻擋。

2.根據權利要求1所述的一種具有凈化功能的道路綠色施工現場除塵裝置，其特征在于：所述噴水管(2)一端安裝有連接管a(22)，所述噴水管(2)另一端安裝有連接孔a(23)，所述連接管a(22)與連接孔a(23)相互對應。

3.根據權利要求2所述的一種具有凈化功能的道路綠色施工現場除塵裝置，其特征在于：所述延長管a(3)與延長管b(4)同一端分別安裝有連接管b(7)，所述延長管a(3)與延長管b(4)另一端分別安裝有連接孔b(8)，所述連接管b(7)與連接孔a(23)相配合，所述連接孔b(8)與連接管a(22)相配合。

4.根據權利要求3所述的一種具有凈化功能的道路綠色施工現場除塵裝置，其特征在于：所述延長管a(3)中部安裝有分支管a(31)，所述延長管b(4)中部安裝有分支管b(41)，所述分支管a(31)可與分支管b(41)相連接，所述分支管a(31)可分別與連接管a(22)和連接管b(7)連接，所述分支管b(41)可分別與連接孔a(23)和連接孔b(8)連接。

5.根據權利要求4所述的一種具有凈化功能的道路綠色施工現場除塵裝置，其特征在于：所述限位組件(5)包括有多組限位環(51)，所述限位環(51)安裝于噴水管(2)外部，多組所述限位環(51)分別安裝于降塵噴孔(21)兩側，所述限位環(51)中部開設有滑槽(511)，所述滑槽(511)中安裝有阻擋組件(6)。

6.根據權利要求5所述的一種具有凈化功能的道路綠色施工現場除塵裝置，其特征在于：所述阻擋組件(6)包括有環板(61)，所述環板(61)兩側安裝有滑塊(62)，所述滑塊(62)與滑槽(511)相連接，所述環板(61)內部安裝有阻擋橡膠墊(611)，所述環板(61)上開設有泄水槽(612)，所述橡膠墊可對降塵噴孔(21)進行封閉，所述泄水槽(612)可使降塵噴孔(21)排水。

技術總結
本技術公開了一種具有凈化功能的道路綠色施工現場除塵裝置，包括降塵組件主體和連接管A，所述降塵組件主體包括有多組噴水管、多組延長管A和多組延長管B，多組所述噴水管之間分別連接有延長管A和延長管B，所述延長管A與延長管B，所述噴水管上開設有降塵噴孔，所述連接管A上安裝有限位組件，所述限位組件之間安裝有阻擋組件，所述阻擋組件可對降塵噴孔阻擋，該裝置的噴水管在使用時可通過阻擋組件對不需要噴水的降塵噴孔進行阻擋，也可以阻擋部分的降塵噴孔，進而改變噴水管的噴水量，并且該裝置還可用于工地建設，能夠適用于多種需要降塵的場地。

技術研發人員：熊喬俊,蘇麗,周楊慶
受保護的技術使用者：瀘水市建設開發投資有限公司
技術研發日：20240523
技術公布日：2025/4/28
