本技術涉及電動牙刷，具體涉及一種屏幕保護結構和電動牙刷。

背景技術：

1、現有的電動牙刷的屏幕主要是直接用雙面膠粘貼在pcba(printed?circuitboard?assembly)或支架上，跌落時有屏幕爆裂的風險。

技術實現思路

1、有鑒于此，本實用新型提供了一種屏幕保護結構和電動牙刷，以解決現有的電動牙刷跌落時有屏幕爆裂的風險的問題。

2、第一方面，本實用新型提供了一種屏幕保護結構，包括：

3、馬達支架；

4、手柄筒，其沿厚度方向一側的內壁與馬達支架的至少部分外壁在厚度方向上間隔設置；

5、屏幕本體，設置于手柄筒與馬達支架之間；

6、保護套，由彈性材料制成，保護套適于對屏幕本體進行包覆，保護套沿其自身厚度方向的一側與馬達支架的外側周壁相抵接，另一側與手柄筒的內側周壁彈性抵接。

7、本實用新型所提供的屏幕保護結構，主要包括馬達支架、手柄筒和保護套，通過設置保護套，從而對屏幕本體進行包覆和保護，保護套由彈性材料制成，一方面能夠通過保護套的彈性恢復力同時與手柄筒的內側周壁和馬達支架的外側周壁彈性過盈壓緊，避免屏幕本體與其他結構進行硬碰硬的剛性接觸，實現對屏幕本體柔性包覆保護和固定，另一方面通過保護套的彈性作用，從而緩沖電動牙刷跌落時的沖擊力，減小屏幕本體爆裂的風險。

8、在一種可選的實施方式中，保護套包括底壁，以及由底壁的邊緣沿其自身厚度方向朝遠離底壁方向延伸而成的第一側壁和兩個第二側壁，底壁適于對屏幕本體的背部進行包覆，第一側壁和兩個第二側壁適于對屏幕本體的周側邊緣進行包覆。

9、通過如此設置，保護套的底壁通過與屏幕本體的背部相貼合并彈性抵接，從而對屏幕本體的背部柔性包覆保護，保護套的第一側壁和第二側壁通過與屏幕本體的周側邊緣相貼合并彈性抵接，從而對屏幕本體的周側邊緣柔性包覆保護，進而減小屏幕本體爆裂的風險。

10、在一種可選的實施方式中，兩個第二側壁沿寬度方向相對間隔設置，兩個第二側壁的長度方向一側均與第一側壁一體成型，另一側沿寬度方向間隔形成豁口，豁口適于對屏幕本體的連接線進行避讓。

11、通過如此設置，從而對屏幕本體的連接線進行避讓，避免因結構干涉而對連接線造成損傷。

12、在一種可選的實施方式中，第一側壁和第二側壁沿厚度方向遠離底壁的一側均設置有限位凸緣，限位凸緣適于對屏幕本體進行限位。

13、通過如此設置，從而對屏幕本體在厚度方向上進行限位，避免屏幕本體從保護套內脫離。

14、在一種可選的實施方式中，限位凸緣沿厚度方向遠離底壁的一側設置有抵接凸臺，抵接凸臺適于與手柄筒的內側周壁相抵接。

15、通過如此設置，以在組裝過程中使得抵接凸臺與手柄筒的內側周壁彈性抵接，從而使得手柄筒的內側周壁與保護套彈性過盈壓緊，實現對屏幕本體柔性包覆保護和固定。

16、在一種可選的實施方式中，保護套沿其自身厚度方向靠近馬達支架的一側設置有背膠，背膠適于將保護套與馬達支架粘接。

17、通過如此設置，從而通過背膠將保護套粘接固定于馬達支架上，既能夠增強保護套與馬達支架之間連接的牢固性，又便于保護套與馬達支架共同組裝進入手柄筒內。

18、在一種可選的實施方式中，馬達支架的外側周壁上設置有固定面，固定面適于與保護套通過背膠粘接；

19、固定面上凸出設置有第一限位凸臺和第二限位凸臺；第一限位凸臺設置于保護套的寬度方向兩側，第一限位凸臺適于對保護套在寬度方向上進行限位；第二限位凸臺設置于保護套的長度方向兩側，第二限位凸臺適于對保護套在長度方向上進行限位。

20、通過如此設置，通過在馬達支架的外側周壁上設置固定面，從而便于與背膠粘接固定，通過設置第一限位凸臺和第二限位凸臺，從而對保護套進行限位，避免保護套在馬達支架與手柄筒之間發生偏移，保證保護套能夠同時與馬達支架和手柄筒始終保持彈性過盈壓緊，以緩沖跌落時的沖擊力，進而減小屏幕本體跌落時爆裂的風險。

21、在一種可選的實施方式中，手柄筒的內側周壁上沿長度方向開設有滑槽，滑槽開設于手柄筒沿寬度方向的至少其中一側；馬達支架的外側周壁上沿長度方向設置有滑臺，滑臺適于在滑槽內沿長度方向滑移，且滑臺和滑槽適于對馬達支架與手柄筒進行周向定位。

22、通過如此設置，通過滑臺在滑槽內沿長度方向滑移，從而在馬達支架進入手柄筒內時進行定位和導向，實現馬達支架與手柄筒的精確定位組裝，同時通過滑臺與滑槽的周向卡接，從而避免馬達支架與手柄筒之間發生相對偏轉，保證保護套能夠同時與馬達支架和手柄筒始終保持彈性過盈壓緊。

23、在一種可選的實施方式中，手柄筒上設置有鏡片，鏡片與屏幕本體沿厚度方向遠離馬達支架的一側間隔設置。

24、通過如此設置，從而避免鏡片與屏幕本體之間直接剛性接觸，進而減小電動牙刷跌落時屏幕本體爆裂的風險。

25、第二方面，本實用新型還提供了一種電動牙刷，包括：馬達本體，以及如上述的屏幕保護結構。

26、第二方面的電動牙刷包括第一方面的屏幕保護結構，因此，第二方面的電動牙刷包括第一方面的屏幕保護結構的全部有益效果。

技術特征：

1.一種屏幕保護結構，其特征在于，包括：

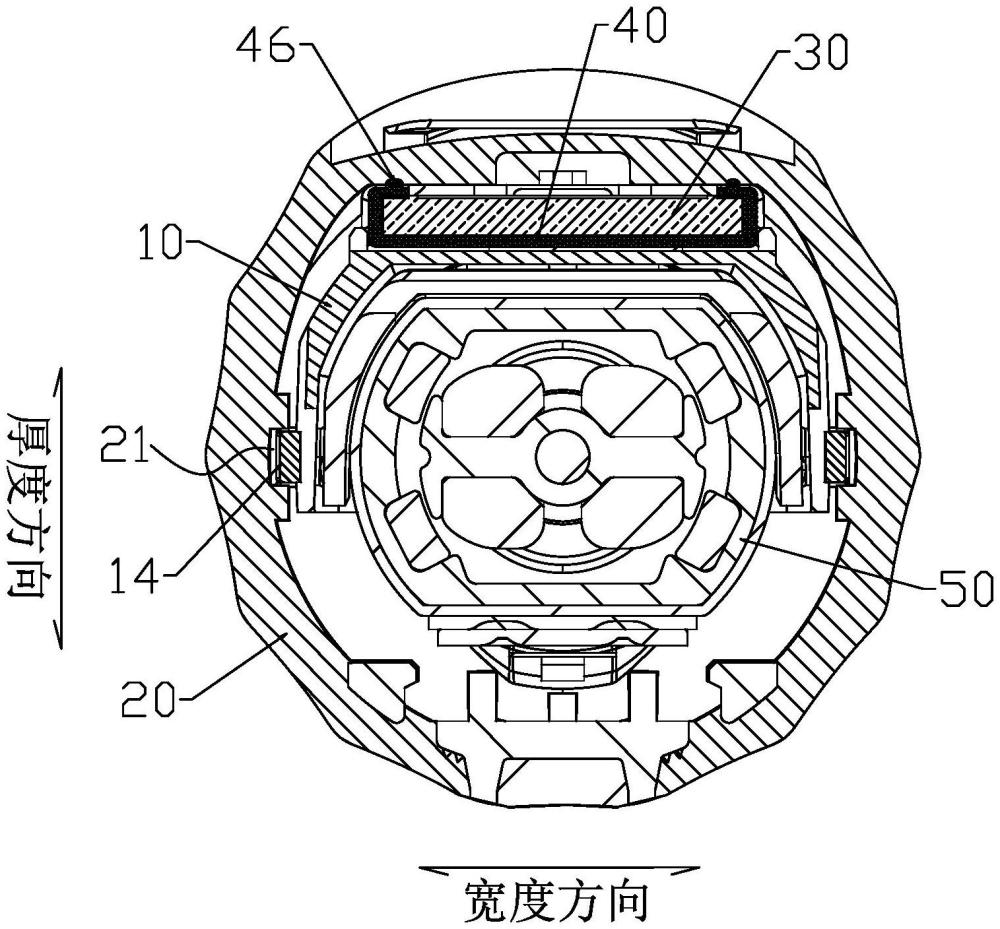

2.根據權利要求1所述的屏幕保護結構，其特征在于，所述保護套(40)包括底壁(41)，以及由所述底壁(41)的邊緣沿其自身厚度方向朝遠離所述底壁(41)方向延伸而成的第一側壁(42)和兩個第二側壁(43)，所述底壁(41)適于對所述屏幕本體(30)的背部進行包覆，所述第一側壁(42)和兩個所述第二側壁(43)適于對所述屏幕本體(30)的周側邊緣進行包覆。

3.根據權利要求2所述的屏幕保護結構，其特征在于，兩個所述第二側壁(43)沿寬度方向相對間隔設置，兩個所述第二側壁(43)的長度方向一側均與所述第一側壁(42)一體成型，另一側沿寬度方向間隔形成豁口(44)，所述豁口(44)適于對所述屏幕本體(30)的連接線進行避讓。

4.根據權利要求2所述的屏幕保護結構，其特征在于，所述第一側壁(42)和所述第二側壁(43)沿厚度方向遠離所述底壁(41)的一側均設置有限位凸緣(45)，所述限位凸緣(45)適于對所述屏幕本體(30)進行限位。

5.根據權利要求4所述的屏幕保護結構，其特征在于，所述限位凸緣(45)沿厚度方向遠離所述底壁(41)的一側設置有抵接凸臺(46)，所述抵接凸臺(46)適于與所述手柄筒(20)的內側周壁相抵接。

6.根據權利要求1所述的屏幕保護結構，其特征在于，所述保護套(40)沿其自身厚度方向靠近所述馬達支架(10)的一側設置有背膠(47)，所述背膠(47)適于將所述保護套(40)與所述馬達支架(10)粘接。

7.根據權利要求6所述的屏幕保護結構，其特征在于，所述馬達支架(10)的外側周壁上設置有固定面(11)，所述固定面(11)適于與所述保護套(40)通過所述背膠(47)粘接；

8.根據權利要求1-7中任意一項所述的屏幕保護結構，其特征在于，所述手柄筒(20)的內側周壁上沿長度方向開設有滑槽(21)，所述滑槽(21)開設于所述手柄筒(20)沿寬度方向的至少其中一側；所述馬達支架(10)的外側周壁上沿長度方向設置有滑臺(14)，所述滑臺(14)適于在所述滑槽(21)內沿長度方向滑移，且所述滑臺(14)和所述滑槽(21)適于對所述馬達支架(10)與所述手柄筒(20)進行周向定位。

9.根據權利要求1-7中任意一項所述的屏幕保護結構，其特征在于，所述手柄筒(20)上設置有鏡片(22)，所述鏡片(22)與所述屏幕本體(30)沿厚度方向遠離所述馬達支架(10)的一側間隔設置。

10.一種電動牙刷，其特征在于，包括：馬達本體，以及如上述權利要求1至9中任一項所述的屏幕保護結構。

技術總結
本技術涉及電動牙刷技術領域，公開了一種屏幕保護結構和電動牙刷，屏幕保護結構包括：馬達支架；手柄筒，其沿厚度方向一側的內壁與馬達支架的至少部分外壁間隔設置；屏幕本體，設置于手柄筒與馬達支架之間；保護套，由彈性材料制成，保護套適于對屏幕本體進行包覆，保護套沿其自身厚度方向的一側與馬達支架的外側周壁相抵接，另一側與手柄筒的內側周壁彈性抵接。本技術所提供的屏幕保護結構，能夠通過保護套同時與手柄筒的內側周壁和馬達支架的外側周壁彈性過盈壓緊，避免屏幕本體與其他結構進行剛性接觸，實現對屏幕本體柔性包覆保護和固定，同時通過保護套的彈性作用，從而緩沖電動牙刷跌落時的沖擊力，減小屏幕本體爆裂的風險。

技術研發人員：劉文書,許耀東,洪家冬,吳鋒韻
受保護的技術使用者：深圳市欣智旺電子有限公司
技術研發日：20240605
技術公布日：2025/4/28
