本技術涉及流體電加熱器設備，具體涉及一種新型流體電加熱器。

背景技術：

1、工業領域中，流體電加熱器廣泛應用于石油、化工、電力等各行業管道內各種流體介質的加熱、升溫、降粘，取代了傳統、落后的蒸汽加熱、燃油加熱、恒功率加熱等加熱辦法，具有能量傳輸效率極高、連續使用壽命極長、無環境污染等顯著特點。每臺流體電加熱器都集成了多組加熱管束，一般橫向布置，加熱管束外伸至容器內，加熱管束的絲頭外伸在接線腔內，多組加熱管束按照三角形接法通過銅排連接片連接，通過小螺母緊固，連接好后接入電源電纜。每臺流體電加熱器一般配備有專門的控制柜，通過控制柜內可控硅的通斷來控制電源的輸出大小，以此來實現設計溫度的可控要求。

2、針對于大功率的流體電加熱，其接線腔一般設計的較大，加熱管束集成的較多，不管是通過銅排連接片還是常規導線并聯連接，其施工難度都是很大的。實際應用中，流體電加熱器最為常見的故障是加熱管束絕緣失效。這種情況下需要更換備用加熱管束或者拆除故障加熱管束。作業人員做好停電等安全措施后，需要至現場打開接線腔外端蓋，拆除電源電纜，將固定所有銅排連接片或并聯導線的小螺母拆除，然后用絕緣搖表測量每一組加熱管束的絕緣值和電阻值，找出故障加熱管束后將其拆除或者更換備用加熱管束，完成后再將所有銅排連接片或并聯導線逐個恢復，接好電源線，整體測量無問題后，恢復接線腔外端蓋，送電開機。縱觀整個作業過程，冗雜繁復。在拆接銅排連接片或者并聯導線時，加熱管束外露在接線腔內的絲頭極易滑絲，此時只能通過焊接新絲頭或者重新套絲的方式來彌補，費力費時，如若該加熱器布置在防爆區，更是大大提高了維修難度。另外，對于大功率的流體電加熱器，其接線腔外殼是非常沉重的，尤其是隔爆型流體電加熱器，需要拆開或恢復時，都需要大量的人力來搬動，為了達到防爆要求，端蓋內側都設計有密封圈，往接線腔口安裝時需要對正才可以推入，更是加大了作業難度。綜上所述，當今使用的流體電加熱器仍然存在著較多的弊端需要解決。

技術實現思路

1、為解決現有技術存在的不足，本實用新型提供了一種新型流體電加熱器。

2、為實現上述目的，本實用新型的技術方案為：一種新型流體電加熱器，包括流體電加熱器容器和與所述流體電加熱器容器相連的流體電加熱器接線腔，所述流體電加熱器接線腔前端鉸接有接線腔外端蓋，所述流體電加熱器容器內設置有多個加熱管束，所述加熱管束前端均設置有加熱管束絲頭，所述加熱管束絲頭貫穿所述流體電加熱器容器的前壁，所述加熱管束絲頭前端設置有第一圓形凹槽，所述第一圓形凹槽內螺紋連接有應急栓，所述應急栓與所述加熱管束絲頭之間設置有固定帽，所述應急栓貫穿所述固定帽，所述固定帽內設置有第三圓形凹槽，所述第三圓形凹槽內設置有內螺紋，所述加熱管束絲頭外側設置有與所述第三圓形凹槽內螺紋相匹配的外螺紋。

3、進一步地，所述固定帽的一端設置有緊固頭，所述緊固頭內設置有緊固槽，所述固定帽與所述緊固頭連通處設置有第二圓形凹槽。

4、進一步地，所述第二圓形凹槽與所述第三圓形凹槽同心設置。

5、進一步地，所述應急栓的一端設置有栓頭，所述栓頭上設置有十字形的栓頭緊固槽。

6、進一步地，所述流體電加熱器接線腔前端一側設置有固定支撐，所述接線腔外端蓋設置有與所述固定支撐相配合的活動支撐，固定栓穿過所述固定支撐和活動支撐與固定母螺紋連接。

7、進一步地，所述活動支撐與固定支撐連接處設置有滑帽，所述固定支撐上設置有圓矩形通孔，所述固定栓穿過所述滑帽和圓矩形通孔。

8、進一步地，所述接線腔外端蓋底部螺紋連接有調節柱，所述調節柱底部螺紋連接有支撐柱，所述支撐柱底部可轉動連接有支撐腿，所述支撐腿底部設置有萬向輪。

9、進一步地，所述調節柱上端設置有與所述接線腔外端蓋螺紋連接的絲頭，所述調節柱下端設置有調節絲杠，所述支撐柱頂部設置有第四圓形凹槽，所述第四圓形凹槽內設置有與所述調節絲杠相匹配的內螺紋。

10、進一步地，所述調節絲杠外側由上到下依次設置有頂母和套母，所述頂母和套母分別與所述調節絲杠螺紋連接。

11、進一步地，所述頂母的上方設置有頂軸，所述頂軸可在所述調節柱上上下滑動。

12、本實用新型所達到的有益效果為：

13、1、本實用新型通過加熱管束絲頭、固定帽與應急栓之間的配合，當維修過程中束絲頭出現滑絲而無法緊固時，可將固定帽反扣在故障束絲頭上，通過應急栓與束絲頭的內連接來解決，這種設計適用于各種規格的絲頭，可操作性強，大大降低了施工難度。與傳統的修復方法相比，無需復雜的工具和設備，也無需拆卸和更換整個絲頭，從而大大節省了維修時間和成本，減少生產中斷的風險，從而提高生產效率和經濟效益。

14、2、本實用新型在拆裝接線腔外端蓋時，將支撐機構連接在接線腔外端蓋的下方支撐整個端蓋，端蓋在萬向輪的帶動下完成移動，支撐機構不僅結構穩固，而且具有良好的承重能力，能夠確保端蓋在移動過程中保持穩定，無需工作人員手動搬運沉重的端蓋，從而節省了人力物力，降低了工作成本。

15、3、本實用新型通過支撐柱與調節柱之間的配合，可以通過簡單的操作調節支撐高度，對于不同安裝高度的流體電加熱器均可安裝使用，通用性強，宜推廣使用。

技術特征：

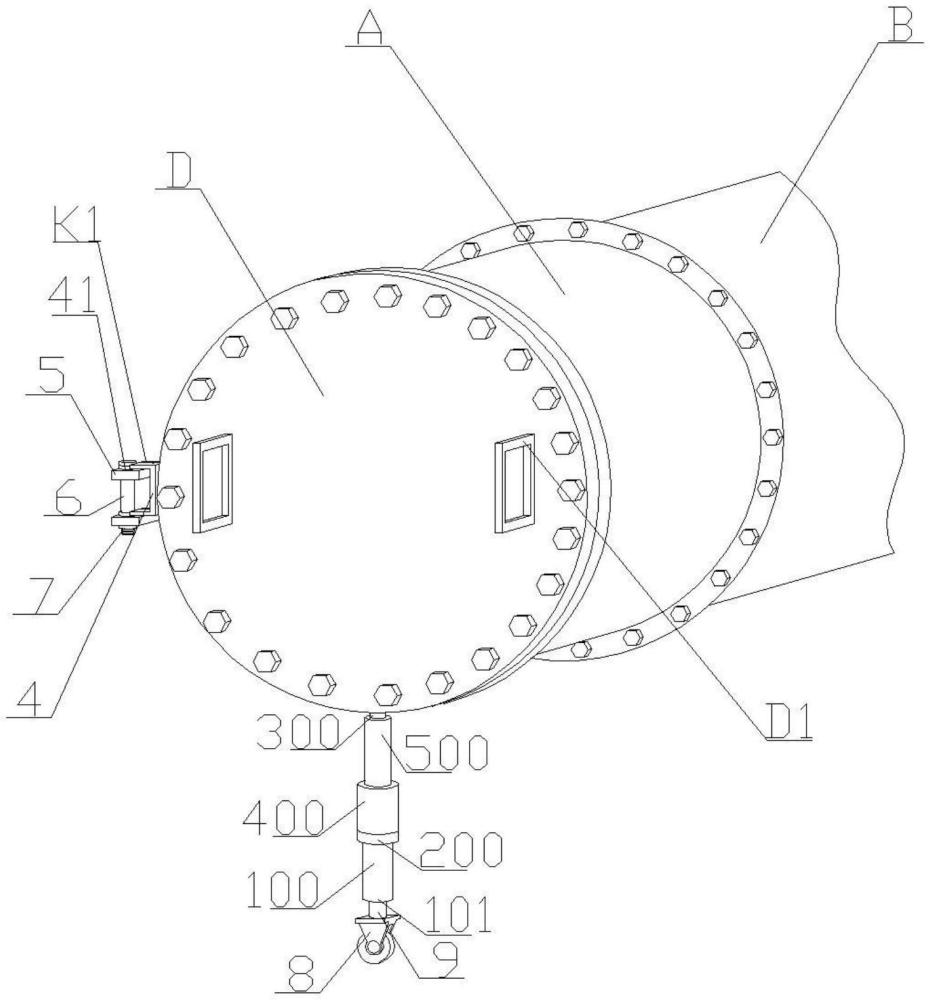

1.一種新型流體電加熱器，其特征在于：包括流體電加熱器容器和與所述流體電加熱器容器相連的流體電加熱器接線腔，所述流體電加熱器接線腔前端鉸接有接線腔外端蓋，所述流體電加熱器容器內設置有多個加熱管束，所述加熱管束前端均設置有加熱管束絲頭(1)，所述加熱管束絲頭(1)貫穿所述流體電加熱器容器的前壁，所述加熱管束絲頭(1)前端設置有第一圓形凹槽(c1)，所述第一圓形凹槽(c1)內螺紋連接有應急栓(3)，所述應急栓(3)與所述加熱管束絲頭(1)之間設置有固定帽(2)，所述應急栓(3)貫穿所述固定帽(2)，所述固定帽(2)內設置有第三圓形凹槽(c3)，所述第三圓形凹槽(c3)內設置有內螺紋，所述加熱管束絲頭(1)外側設置有與所述第三圓形凹槽(c3)內螺紋相匹配的外螺紋。

2.根據權利要求1所述的一種新型流體電加熱器，其特征在于：所述固定帽(2)的一端設置有緊固頭(21)，所述緊固頭(21)內設置有緊固槽(22)，所述固定帽(2)與所述緊固頭(21)連通處設置有第二圓形凹槽(c2)。

3.根據權利要求2所述的一種新型流體電加熱器，其特征在于：所述第二圓形凹槽(c2)與所述第三圓形凹槽(c3)同心設置。

4.根據權利要求1所述的一種新型流體電加熱器，其特征在于：所述應急栓(3)的一端設置有栓頭(31)，所述栓頭(31)上設置有十字形的栓頭緊固槽(32)。

5.根據權利要求1所述的一種新型流體電加熱器，其特征在于：所述流體電加熱器接線腔前端一側設置有固定支撐(5)，所述接線腔外端蓋設置有與所述固定支撐(5)相配合的活動支撐(4)，固定栓(6)穿過所述固定支撐(5)和活動支撐(4)與固定母(7)螺紋連接。

6.根據權利要求5所述的一種新型流體電加熱器，其特征在于：所述活動支撐(4)與固定支撐(5)連接處設置有滑帽(41)，所述固定支撐(5)上設置有圓矩形通孔(k1)，所述固定栓(6)穿過所述滑帽(41)和圓矩形通孔(k1)。

7.根據權利要求1所述的一種新型流體電加熱器，其特征在于：所述接線腔外端蓋底部螺紋連接有調節柱(300)，所述調節柱(300)底部螺紋連接有支撐柱(100)，所述支撐柱(100)底部可轉動連接有支撐腿(9)，所述支撐腿(9)底部設置有萬向輪(8)。

8.根據權利要求7所述的一種新型流體電加熱器，其特征在于：所述調節柱(300)上端設置有與所述接線腔外端蓋螺紋連接的絲頭(302)，所述調節柱(300)下端設置有調節絲杠(301)，所述支撐柱(100)頂部設置有第四圓形凹槽(c4)，所述第四圓形凹槽(c4)內設置有與所述調節絲杠(301)相匹配的內螺紋。

9.根據權利要求8所述的一種新型流體電加熱器，其特征在于：所述調節絲杠(301)外側由上到下依次設置有頂母(400)和套母(200)，所述頂母(400)和套母(200)分別與所述調節絲杠(301)螺紋連接。

10.根據權利要求9所述的一種新型流體電加熱器，其特征在于：所述頂母(400)的上方設置有頂軸(500)，所述頂軸(500)可在所述調節柱(300)上上下滑動。

技術總結
本技術涉及流體電加熱器設備技術領域，具體涉及一種新型流體電加熱器，包括流體電加熱器容器和與所述流體電加熱器容器相連的流體電加熱器接線腔，所述流體電加熱器接線腔前端鉸接有接線腔外端蓋，所述流體電加熱器容器內設置有多個加熱管束，所述加熱管束前端均設置有加熱管束絲頭，所述加熱管束絲頭貫穿所述流體電加熱器容器的前壁，所述加熱管束絲頭前端設置有第一圓形凹槽，所述第一圓形凹槽內螺紋連接有應急栓，所述應急栓與所述加熱管束絲頭之間設置有固定帽，所述應急栓貫穿所述固定帽，所述固定帽內設置有第三圓形凹槽，所述第三圓形凹槽內設置有內螺紋，所述加熱管束絲頭外側設置有與所述第三圓形凹槽內螺紋相匹配的外螺紋。

技術研發人員：李興旺,王連軍,薄育民
受保護的技術使用者：利華益利津煉化有限公司
技術研發日：20240606
技術公布日：2025/4/28
