本發明涉及線路板加工，尤其涉及一種線路板油墨涂布方法、裝置、計算機設備及存儲介質。

背景技術：

1、線路板，即印刷電路板（printed?circuit?board，pcb），是電子產品的核心部件。生產線路板時的阻焊油墨工藝可以保證線路板的穩定性，隨著電子產品向輕、簿、小的方向發展，阻焊油墨的厚度要求越來越薄，甚至要求pcb板件兩面的油墨厚度存在可控的薄厚差異。

2、現有技術中，在使用液態型油墨時，通過調整涂布機自帶的擋墨盤壓力控制油墨量，進而在pcb板件兩面形成厚度差異的油墨層，但是這種方式仍然存在兩方面的缺陷。一方面，pcb板件的銅層和基材之間的高低差會導致涂布后的油墨厚度不均勻，而液態型油墨的物理特性會向低處流動，油墨從較高的銅層區域流向較低的基材區域會形成一定坡度，使得銅層中心區域的油墨厚度偏高而邊緣區域的油墨厚度偏低。另一方面，調整擋墨盤壓力的方式只適用于油墨厚度要求較厚的前提下粗略地改變油墨量，對于油墨厚度要求較薄的pcb板件則無法精確控制兩面的油墨厚度，而且兩側壓力不同還無法保證油墨涂布的穩定性，容易出現油墨厚度超標的風險。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種線路板油墨涂布方法、裝置、計算機設備及存儲介質，以解決線路板油墨涂布中的油墨厚度不均勻和無法精確控制油墨厚度的問題。

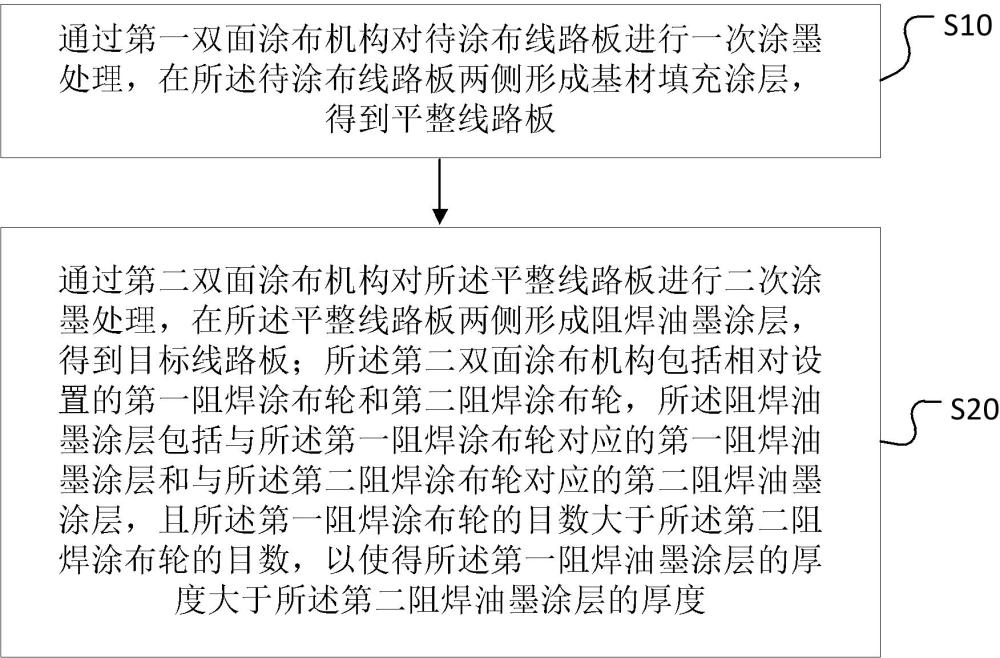

2、一種線路板油墨涂布方法，包括：

3、通過第一雙面涂布機構對待涂布線路板進行一次涂墨處理，在所述待涂布線路板兩側形成基材填充涂層，得到平整線路板；

4、通過第二雙面涂布機構對所述平整線路板進行二次涂墨處理，在所述平整線路板兩側形成阻焊油墨涂層，得到目標線路板；所述第二雙面涂布機構包括相對設置的第一阻焊涂布輪和第二阻焊涂布輪，所述阻焊油墨涂層包括與所述第一阻焊涂布輪對應的第一阻焊油墨涂層和與所述第二阻焊涂布輪對應的第二阻焊油墨涂層，且所述第一阻焊涂布輪的目數大于所述第二阻焊涂布輪的目數，以使得所述第一阻焊油墨涂層的厚度大于所述第二阻焊油墨涂層的厚度。

5、一種線路板油墨涂布裝置，包括：

6、一次涂墨模塊，用于通過第一雙面涂布機構對待涂布線路板進行一次涂墨處理，在所述待涂布線路板兩側形成基材填充涂層，得到平整線路板；

7、二次涂墨模塊，用于通過第二雙面涂布機構對所述平整線路板進行二次涂墨處理，在所述平整線路板兩側形成阻焊油墨涂層，得到目標線路板；所述第二雙面涂布機構包括相對設置的第一阻焊涂布輪和第二阻焊涂布輪，所述阻焊油墨涂層包括與所述第一阻焊涂布輪對應的第一阻焊油墨涂層和與所述第二阻焊涂布輪對應的第二阻焊油墨涂層，且所述第一阻焊涂布輪的目數大于所述第二阻焊涂布輪的目數，以使得所述第一阻焊油墨涂層的厚度大于所述第二阻焊油墨涂層的厚度。

8、一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機可讀指令，所述處理器執行所述計算機可讀指令時實現上述線路板油墨涂布方法。

9、一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機可讀指令，所述計算機可讀指令被一個或多個處理器執行時，使得所述一個或多個處理器執行如上述線路板油墨涂布方法。

10、上述線路板油墨涂布方法、裝置、計算機設備及存儲介質中，線路板油墨涂布方法通過第一雙面涂布機構對待涂布線路板進行一次涂墨處理，在待涂布線路板兩側形成基材填充涂層，得到平整線路板，可以消除線路板的基材和銅層之間的高低差影響，有助于提高涂布均勻性。此外，本發明通過第二雙面涂布機構對平整線路板進行二次涂墨處理，在平整線路板兩側形成阻焊油墨涂層，得到目標線路板。二次涂墨處理時采用不同目數的第一阻焊涂布輪和第二阻焊涂布輪，有助于精細控制油墨涂層厚度，可以使線路板兩側的阻焊油墨涂層之間形成厚度差異，提高了油墨涂布的穩定性，保證了加工質量。

技術特征：

1.一種線路板油墨涂布方法，其特征在于，包括：

2.如權利要求1所述的線路板油墨涂布方法，其特征在于，所述第一雙面涂布機構包括相對設置的第一填充涂布輪和第二填充涂布輪；所述一次涂墨處理包括一次面涂處理；

3.如權利要求2所述的線路板油墨涂布方法，其特征在于，所述第一雙面涂布機構還包括相對設置的第一刮刀和第二刮刀；所述一次涂墨處理還包括涂刮處理；

4.如權利要求2所述的線路板油墨涂布方法，其特征在于，所述通過第一雙面涂布機構對待涂布線路板進行一次涂墨處理之前，包括：

5.如權利要求1所述的線路板油墨涂布方法，其特征在于，所述二次涂墨處理包括二次面涂處理；

6.如權利要求1所述的線路板油墨涂布方法，其特征在于，所述通過第二雙面涂布機構對所述平整線路板進行二次涂墨處理之前，包括：

7.如權利要求4或6所述的線路板油墨涂布方法，其特征在于，所述對預設厚度目數關聯表進行查詢之前，包括：

8.一種線路板油墨涂布裝置，其特征在于，包括：

9.一種計算機設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機可讀指令，其特征在于，所述處理器執行所述計算機可讀指令時實現如權利要求1至7中任一項所述線路板油墨涂布方法。

10.一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機可讀指令，其特征在于，所述計算機可讀指令被一個或多個處理器執行時，使得所述一個或多個處理器執行如權利要求1至7中任一項所述線路板油墨涂布方法。

技術總結
本發明涉及線路板加工技術領域，公開了一種線路板油墨涂布方法、裝置、計算機設備及存儲介質。該線路板油墨涂布方法通過第一雙面涂布機構對待涂布線路板進行一次涂墨處理，在待涂布線路板兩側形成基材填充涂層，得到平整線路板；通過第二雙面涂布機構對平整線路板進行二次涂墨處理，在平整線路板兩側形成阻焊油墨涂層，得到目標線路板；第二雙面涂布機構中第一阻焊涂布輪的目數大于第二阻焊涂布輪，以使得與第一阻焊涂布輪對應的第一阻焊油墨涂層的厚度大于與第二阻焊涂布輪對應的第二阻焊油墨涂層。本發明有助于精細控制油墨涂層厚度，可以使線路板兩側的阻焊油墨涂層之間形成厚度差異，提高了油墨涂布的均勻性和穩定性，保證了加工質量。

技術研發人員：陸然,周明昊
受保護的技術使用者：無錫廣芯封裝基板有限公司
技術研發日：
技術公布日：2025/4/24
