本技術涉及顯示，特別是涉及一種顯示面板與顯示裝置。

背景技術：

1、在有機發光二極管(organic?light?emitting?diode，簡稱oled)顯示面板技術領域，去偏光片?(colorfilteron?encapsulation?layer，簡稱coe)技術憑借著可以降低顯示面板的功耗和厚度的特點，被廣泛應用。

2、現有技術中，coe技術包括覆蓋發光層的coe膜層。coe膜層包括彩色濾光(colorfilter，簡稱cf)膜層和黑矩陣(black?matrix，簡稱bm)膜層。cf膜層陣列排布，且cf膜層與發光層的發光區對應，bm膜層位于相鄰的cf膜層之間，且bm膜層與發光層的非發光區對應。通過設計cf膜層的透過率，降低環境光在發光區的反射率；通過控制bm膜層的膜厚以及光密度值，降低環境光在非發光區的反射率。

3、相關技術中，顯示面板上設有通孔區域，通孔區域在發光層上的正投影，位于發光層的非發光區內，通孔區域用于開設通孔，開設的通孔內后續會設置攝像頭等器件，以減小顯示面板的屏占比。為了降低發光區中發光單元所發射的光線從通孔內射出的風險，以及縮小通孔區域的邊框，通常在coe膜層中的黑矩陣膜層對應通孔區域的位置處，形成貫穿顯示面板的通孔。但是，需要在顯示面板上設置對位標記，以便于定位黑矩陣膜層對應通孔區域的位置處內的開孔點，可是，對位標記會反射發光層中發光區內的發光單元所發射的光線，影響顯示面板的外觀。

技術實現思路

1、基于此，有必要針對目前coe技術中，對位標記會反射發光層中發光區內的發光單元所發射的光線，影響顯示面板的外觀的問題，提出一種顯示面板與顯示裝置。

2、一種顯示面板，包括：

3、基板；

4、驅動陣列層，設置于所述基板的一側；

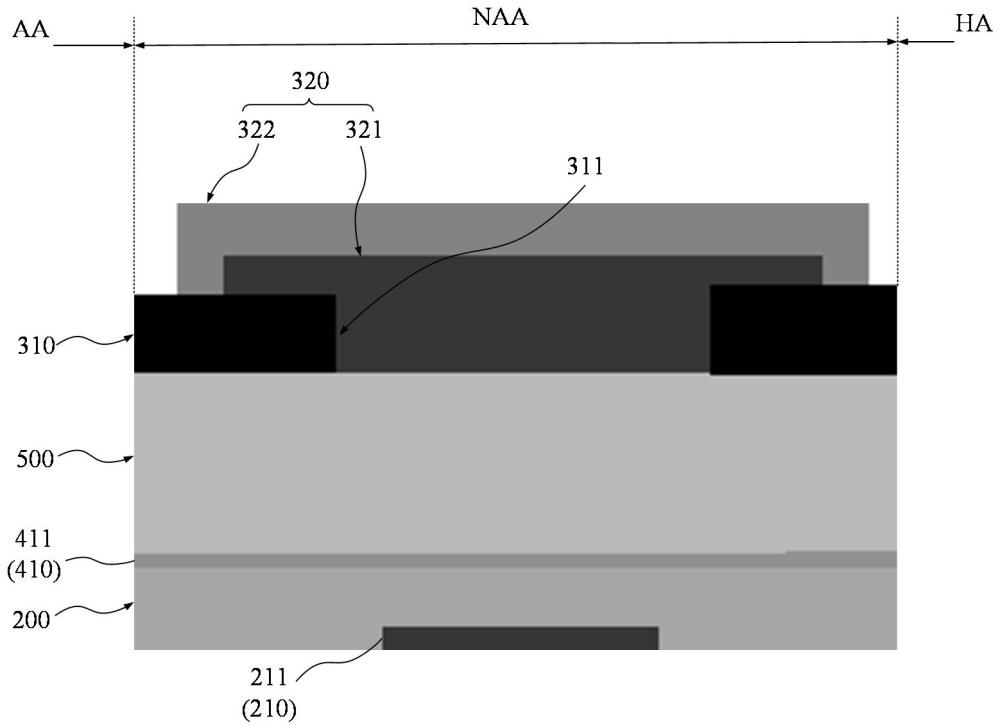

5、復合濾光膜層，設置于所述驅動陣列層遠離所述基板的一側，并位于所述顯示區、所述非顯示區以及所述孔區；所述復合濾光膜層包括遮光層與多個第一濾光結構，位于所述非顯示區的所述遮光層上設有間隔排布的多個定位孔，所述定位孔沿所述遮光層的厚度方向貫穿所述遮光層，所述多個第一濾光結構與所述多個定位孔對應設置，所述第一濾光結構的至少部分設于對應的所述定位孔內；

6、其中，所述驅動陣列層包括位于所述非顯示區的標記膜層，所述標記膜層在所述基板上的投影，與所述定位孔在所述基板上的投影交疊。

7、在其中一個實施例中，所述多個第一濾光結構與所述多個定位孔一一對應設置；

8、可選地，所述多個定位孔環繞所述孔區設置。

9、在其中一個實施例中，所述標記膜層包括多個標記部，所述多個標記部環繞所述孔區；

10、所述多個定位孔與所述多個標記部對應設置，所述標記部在所述基板上的投影，與對應的所述定位孔在所述基板上的投影至少部分交疊；

11、可選地，所述多個定位孔與所述多個標記部一一對應設置。

12、在其中一個實施例中，所述第一濾光結構覆蓋所述遮光層遠離所述基板的一側，并沿所述定位孔的深度方向填充至少部分所述定位孔；

13、可選地，在所述驅動陣列層背離所述基板方向上，所述第一濾光結構背離所述遮光層的一側，與所述遮光層背離所述驅動陣列層的一側之間的間距大于10um；

14、可選地，所述第一濾光結構包括第一濾光部，所述第一濾光部沿所述定位孔的深度方向填充至少部分所述定位孔，所述第一濾光部在所述基板上的投影，覆蓋所述定位孔在所述基板上的投影；

15、可選地，所述第一濾光部被配置為紅色濾光層；

16、可選地，所述第一濾光結構包括第二濾光部，所述第二濾光部覆蓋所述第一濾光部背離所述遮光層的一側，所述第二濾光部與所述第一濾光部分別用于過濾不同顏色的光線；

17、可選地，所述第二濾光部被配置為綠色濾光層。

18、在其中一個實施例中，所述顯示面板包括發光器件層，所述發光器件層位于所述顯示區，所述發光器件層設置于所述驅動陣列層與所述顯示區的所述遮光層之間，所述發光器件層包括多個發光器件；

19、可選地，所述發光器件包括沿遠離所述驅動陣列層背離所述基板的一側依次層疊設置的第一電極、發光層以及第二電極；

20、可選地，所述復合濾光膜層包括多個第二濾光結構，位于所述顯示區的所述遮光層上設有間隔排布的多個透光孔，所述多個第二濾光結構與所述多個透光孔對應設置，所述第二濾光結構至少部分設置于對應的所述透光孔內；

21、所述多個透光孔與所述多個發光器件對應設置，所述透光孔在所述基板上的投影，與對應的所述發光器件在所述基板上的投影至少部分交疊。

22、在其中一個實施例中，所述顯示面板包括薄膜封裝層，所述薄膜封裝層位于所述顯示區、所述非顯示區以及所述孔區；

23、位于所述非顯示區的所述薄膜封裝層，設置于所述遮光層與所述驅動陣列層之間，位于所述顯示區的所述薄膜封裝層，設置于所述發光器件層與所述遮光層之間；

24、可選地，所述薄膜封裝層包括沿遠離所述發光器件層背離所述基板的一側，依次層疊設置的第一無機封裝層、有機封裝層以及第二無機封裝層；

25、可選地，靠近所述非顯示區的所述發光器件中的所述第二電極，至少部分延伸至所述非顯示區內的所述驅動陣列層與所述薄膜封裝層之間。

26、在其中一個實施例中，所述顯示面板包括觸控模組層，所述觸控模組層位于所述顯示區內，并設置于所述薄膜封裝層與所述復合濾光膜層之間；

27、可選地，所述顯示面板包括粘接層，所述粘接層位于所述顯示區，并設置于所述復合濾光膜層與所述觸控模組層之間。

28、在其中一個實施例中，所述驅動陣列層包括多個第一晶體管，所述多個第一晶體管位于所述顯示區內，所述多個第一晶體管與所述多個發光器件對應設置，每個所述發光器件的所述第一電極，與該所述發光器件對應的所述第一晶體管電性連接，所述第一晶體管用于為對應的所述發光器件提供電信號；

29、可選地，所述第一晶體管包括第一有源層、第一柵極、第一源極和第一漏極，所述第一源極和所述第一漏極分別電性連接于所述第一有源層，每個所述發光器件的所述第一電極，與對應的所述第一晶體管中的所述第一源極電性連接；

30、可選地，所述驅動陣列層包括緩沖層，所述緩沖層設置于所述標記膜層與所述基板之間，并位于所述顯示區、所述非顯示區以及所述孔區；

31、可選地，所述驅動陣列層包括第一柵極絕緣層，所述第一柵極絕緣層覆蓋所述標記膜層遠離所述緩沖層的一側，并位于所述顯示區、所述非顯示區以及所述孔區，所述第一有源層設置于所述緩沖層和所述第一柵極絕緣層之間；

32、可選地，所述驅動陣列層包括層間絕緣層，設于所述第一柵極絕緣層遠離所述緩沖層的一側，所述層間絕緣層位于所述顯示區、所述非顯示區以及所述孔區，所述第一柵極設于所述層間絕緣層和所述第一柵極絕緣層之間；

33、可選地，所述驅動陣列層包括層間介質層，所述層間介質層包括第一層間介質層，設于所述層間絕緣層遠離所述第一柵極絕緣層的一側，所述第一層間介質層位于所述顯示區、所述非顯示區以及所述孔區，所述第一源極和所述第一漏極至少部分設于所述第一層間介質層遠離所述層間絕緣層的一側；

34、可選地，所述第一柵極和所述第一有源層在所述基板上的正投影至少部分重疊。

35、在其中一個實施例中，所述層間介質層包括第二層間介質層，設置于所述第一層間介質層遠離所述緩沖層的一側，所述第二層間介質層位于所述顯示區、所述非顯示區以及所述孔區，所述第一源極和所述第一漏極至少部分設于所述第二層間介質層遠離所述層間絕緣層的一側；

36、可選地，所述驅動陣列層包括第一平坦層，所述第一平坦層設置于所述第二層間介質層遠離所述緩沖層的一側，所述第一平坦層位于所述顯示區、所述非顯示區以及所述孔區，所述第一源極和所述第一漏極至少部分設于所述第一平坦層與所述第二層間介質層的一側；

37、可選地，所述驅動陣列層包括多個連接電極，所述多個連接電極與所述多個第一晶體管對應設置，所述連接電極與對應所述第一晶體管中的所述第一源極電性連接，且部分位于所述第一平坦層遠離所述緩沖層的一側，所述發光器件中的所述第一電極，與和對應的所述第一晶體管連接的所述連接電極電性連接；

38、可選地，所述驅動陣列層包括第二平坦層與像素定義層，所述第二平坦層設置于所述第一平坦層遠離所述緩沖層的一側，所述第二平坦層位于所述顯示區、所述非顯示區以及所述孔區，所述連接電極位于所述第二平坦層與所述第一平坦層之間，所述像素定義層位于所述顯示區，所述像素定義層設于所述第二平坦層遠離所述第一平坦層的一側，每個所述發光器件的所述第一電極均設于所述第二平坦層與所述像素定義層之間，并與所述連接電極電性連接，所述像素定義層上設有多個像素開口，所述多個像素開口與所述多個發光器件對應設置，每個所述像素開口裸露對應的所述發光器件的所述第一電極；

39、可選地，所述發光器件的所述發光層，位于對應的所述像素開口內，所述發光器件的所述第二電極，位于所述像素定義層遠離所述第二平坦層的一側，并覆蓋對應的所述像素開口。

40、本實施例中的顯示面板，在顯示面板的孔區開設用于放置攝像頭的通孔的過程中，開孔設備會透過不同的第一濾光結構，經不同的第一濾光結構所對應的定位孔，識別驅動陣列層中的標記膜層在基板上的投影，與不同的定位孔在基板上的投影交疊的部分，并根據識別的結果，對顯示面板的孔區待開設通孔的位置進行準確定位，從而保證在顯示面板上的目標位置開設通孔，提高所開設通孔的位置精確度。此外，由于每個第一濾光結構至少部分設于對應的定位孔內，定位孔被第一濾光結構所填充，所以標記膜層所反射的光線無法完全自定位孔照射向外界，標記膜層所反射的部分光線會被第一濾光結構過濾，標記膜層所反射的部分光線無法穿透定位孔中的第一濾光結構照射向外界，因此顯示面板上的定位孔處不會產生明顯的反光。

41、綜上所述，本實施例中的顯示面板，通過將第一濾光結構設置于定位孔內，減弱了自標記膜層發射，經定位孔照向外界的光線的強度，降低了顯示面板上定位孔處的發光，改善了顯示面板的外觀。

42、本技術還提出了一種顯示裝置，包括上述前述任一項所述的顯示面板。

43、本實施例中的顯示裝置，在顯示面板的孔區開設用于放置攝像頭的通孔的過程中，開孔設備會透過不同的第一濾光結構，經不同的第一濾光結構所對應的定位孔，識別驅動陣列層中的標記膜層在基板上的投影，與不同的定位孔在基板上的投影交疊的部分，并根據識別的結果，對顯示面板的孔區待開設通孔的位置進行準確定位，從而保證在顯示面板上的目標位置開設通孔，提高所開設通孔的位置精確度。此外，由于每個第一濾光結構至少部分設于對應的定位孔內，定位孔被第一濾光結構所填充，所以標記膜層所反射的光線無法完全自定位孔照射向外界，標記膜層所反射的部分光線會被第一濾光結構過濾，標記膜層所反射的部分光線無法穿透定位孔中的第一濾光結構照射向外界，因此顯示面板上的定位孔處不會產生明顯的反光。

44、綜上所述，本實施例中的顯示裝置，通過將第一濾光結構設置于定位孔內，減弱了自標記膜層發射，經定位孔照向外界的光線的強度，降低了顯示面板上定位孔處的發光，改善了顯示面板的外觀。
