本技術涉及門板噴涂設備，具體為一種保溫門漆面噴涂處理裝置。

背景技術：

1、保溫門即具有保溫性能的門，按材質分一般有木質保溫門、鋁質保溫門、鋼制保溫門；鋼制門由主體門框、門扇、裝飾板、保溫材料等組成，采用預埋件形式與墻體固定，門框與門扇采用普通薄冷熱軋鋼板，沖壓焊接成型，門扇外表面鋼板與內表面裝飾板內襯里設有保溫材料，門框內設有保溫材料，門框和門扇內里采用聚氨脂保溫材料；作為保溫門的主體部分，門板在加工成型之后會使用涂料進行表面噴涂，從而使門板具有防銹、抗腐蝕等特性；然而，現階段使用的噴涂設備大多利用涂料直噴的方式進行，在門板給料輸送時，無法對門板表面的落灰進行處理，若門板表面有雜質，容易在噴涂后造成涂料鼓包甚至是涂料局部脫落的情況出現，影響門板的使用，基于上述問題，現提出一種保溫門漆面噴涂處理裝置。

技術實現思路

1、本實用新型的目的在于提供一種保溫門漆面噴涂處理裝置，以解決上述背景技術中提出的現階段使用的噴涂設備在門板給料輸送時，無法對門板表面的落灰進行處理的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種保溫門漆面噴涂處理裝置，包括：輸送帶，所述輸送帶的頂端沿前后方向裝配有若干個噴涂腔，其中，噴涂腔為中空腔體，且噴涂腔的外壁前后兩端靠近輸送帶頂端處設有開口，所述輸送帶的頂端設置有除塵部，且除塵部與最前側的噴涂腔的位置相對應，所述輸送帶的頂端前側裝配有擺正機構。

3、所述除塵部包括：兩個外殼，且兩個所述外殼對稱安裝于所述輸送帶的左右兩側，兩個所述外殼的內側可轉動的裝配有粘輥。

4、優選的，所述外殼的內壁轉動安裝有第一絲杠的一端，且第一絲杠的另一端延伸出所述外殼的頂端，所述第一絲杠的外壁螺接有移動塊，且移動塊與所述粘輥的端部轉動相連。

5、優選的，所述第一絲杠延伸出外殼頂端的一端安裝有旋鈕。

6、優選的，所述擺正機構包括：兩個支架，且兩個所述支架對稱安裝于所述輸送帶的左右兩側，兩個所述支架的內側頂端安裝有保護殼，其中保護殼為底端開口的中空腔體，所述保護殼的內腔轉動安裝有第二絲杠，所述支架的外壁安裝有電機，且電機的輸出端與所述第二絲杠相連，其中，第二絲杠外壁左右兩側螺紋為正反螺紋，所述第二絲杠的外壁左右兩側分別螺接有移動座，所述移動座的底端安裝有撥桿，所述輸送帶的頂端左右兩側分別轉動安裝有限位板，所述限位板的外壁開設有限位槽，所述撥桿滑動內嵌于限位槽的內腔。

7、優選的，兩個所述限位板由前至后擴張式設置。

8、優選的，所述噴涂腔的內腔裝配有若干個噴頭。

9、優選的，所述噴涂腔的頂端設有抽吸腔，抽吸腔為與噴涂腔內腔連通的中空腔體，所述噴涂腔的頂端安裝有風機，所述風機的吸入端與所述抽吸腔的內腔相連。

10、優選的，所述噴涂腔的內腔頂端安裝有分隔網，所述分隔網與抽吸腔內壁之間形成相對封閉的空間。

11、與現有技術相比，本實用新型的有益效果是：該保溫門漆面噴涂處理裝置，通過輸送帶能夠由前至后定向輸送門板，門板進入噴涂腔的內腔，利用多個噴頭實現表面噴涂，通過風機抽吸，將噴涂腔內腔飛揚的涂料浮沫排出，轉動第一絲杠使移動塊帶動粘輥上下移動，使粘輥能夠貼合門板，在門板進入噴涂腔之前可以粘除門板表面的灰塵顆粒，開啟電機驅使第二絲杠轉動，能夠使兩個移動座和撥桿相互靠近或遠離，繼而調整兩個限位板的開合角度，對門板進行擺陣，避免門板運輸過程中歪斜觸壁，在實際使用中，能夠在門板進行噴涂之前，預先對門板進行擺正和粘除灰塵的工作，能夠有效避免門板歪斜觸壁，也能避免灰塵影響噴涂質量，還能夠在噴涂時排出涂料浮沫，避免浮沫不均勻的下落影響噴涂均勻程度。

技術特征：

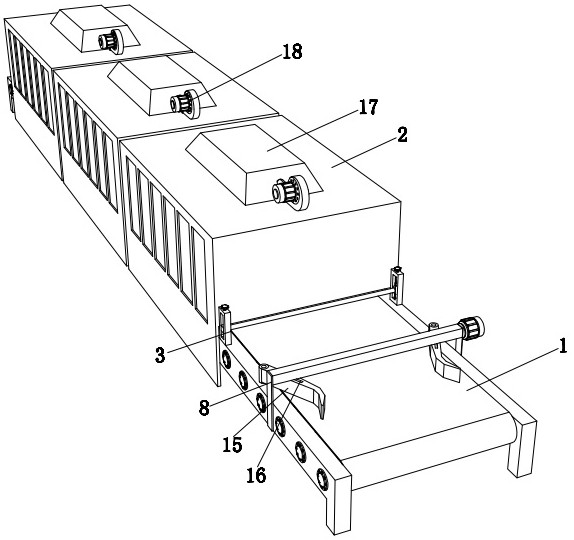

1.一種保溫門漆面噴涂處理裝置，其特征在于，包括：輸送帶（1），所述輸送帶（1）的頂端沿前后方向裝配有若干個噴涂腔（2），其中，噴涂腔（2）為中空腔體，且噴涂腔（2）的外壁前后兩端靠近輸送帶（1）頂端處設有開口，所述輸送帶（1）的頂端設置有除塵部，且除塵部與最前側的噴涂腔（2）的位置相對應，所述輸送帶（1）的頂端前側裝配有擺正機構；

2.根據權利要求1所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述外殼（3）的內壁轉動安裝有第一絲杠（4）的一端，且第一絲杠（4）的另一端延伸出所述外殼（3）的頂端，所述第一絲杠（4）的外壁螺接有移動塊（5），且移動塊（5）與所述粘輥（6）的端部轉動相連。

3.根據權利要求2所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述第一絲杠（4）延伸出外殼（3）頂端的一端安裝有旋鈕（7）。

4.根據權利要求3所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述擺正機構包括：兩個支架（8），且兩個所述支架（8）對稱安裝于所述輸送帶（1）的左右兩側，兩個所述支架（8）的內側頂端安裝有保護殼（9），其中保護殼（9）為底端開口的中空腔體，所述保護殼（9）的內腔轉動安裝有第二絲杠（10），所述支架（8）的外壁安裝有電機（14），且電機（14）的輸出端與所述第二絲杠（10）相連，其中，第二絲杠（10）外壁左右兩側螺紋為正反螺紋，所述第二絲杠（10）的外壁左右兩側分別螺接有移動座（11），所述移動座（11）的底端安裝有撥桿（12），所述輸送帶（1）的頂端左右兩側分別轉動安裝有限位板（15），所述限位板（15）的外壁開設有限位槽（16），所述撥桿（12）滑動內嵌于限位槽（16）的內腔。

5.根據權利要求4所述的一種保溫門漆面噴涂處理裝置，其特征在于：兩個所述限位板（15）由前至后擴張式設置。

6.根據權利要求1-5的任意一項所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述噴涂腔（2）的內腔裝配有若干個噴頭（20）。

7.根據權利要求6所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述噴涂腔（2）的頂端設有抽吸腔（17），抽吸腔（17）為與噴涂腔（2）內腔連通的中空腔體，所述噴涂腔（2）的頂端安裝有風機（18），所述風機（18）的吸入端與所述抽吸腔（17）的內腔相連。

8.根據權利要求7所述的一種保溫門漆面噴涂處理裝置，其特征在于：所述噴涂腔（2）的內腔頂端安裝有分隔網（19），所述分隔網（19）與抽吸腔（17）內壁之間形成相對封閉的空間。

技術總結
本技術公開了一種保溫門漆面噴涂處理裝置，包括：輸送帶，所述輸送帶的頂端沿前后方向裝配有若干個噴涂腔，其中，噴涂腔為中空腔體，且噴涂腔的外壁前后兩端靠近輸送帶頂端處設有開口，所述輸送帶的頂端設置有除塵部，且除塵部與最前側的噴涂腔的位置相對應，所述輸送帶的頂端前側裝配有擺正機構；所述除塵部包括：兩個外殼，且兩個所述外殼對稱安裝于所述輸送帶的左右兩側。該保溫門漆面噴涂處理裝置，在實際使用中，能夠在門板進行噴涂之前，預先對門板進行擺正和粘除灰塵的工作，能夠有效避免門板歪斜觸壁，也能避免灰塵影響噴涂質量，還能夠在噴涂時排出涂料浮沫，避免浮沫不均勻的下落影響噴涂均勻程度。

技術研發人員：陳殿文
受保護的技術使用者：沈陽奧文門窗有限公司
技術研發日：20240311
