本發明涉及植物種植領域，特別是涉及一種種植裝置及系統。

背景技術：

植物吸收養分都是通過植物根部吸收養分然后輸送到頸部，葉部等。但是在通過土壤種植時，通常采用滴灌的方式給植物補充營養液，不僅不利于植物對養分的吸收，而且容易浪費營養液，造成養分的流失。

因此如何提高植物吸收營養液的效率，是本領域技術人員急需解決的技術問題。

技術實現要素：

本發明的一個目的是提供一種種植裝置，本發明的另一個目的是提供一種種植系統，可以提高植物吸收養分的效率。

為解決上述技術問題，本發明提供了如下技術方案：

一種種植裝置，包括：儲液箱和加壓器，所述儲液箱平鋪于土壤中，所述加壓器用于將所述儲液箱內的營養液輸送至所述土壤中，所述儲液箱上部設有至少一根輸液管道，所述輸液管道的出口位于植物根部所在的土壤層中。

優選地，所述加壓器包括用于擠壓所述營養液的推板和推動所述推板移動的動力裝置。

優選地，所述輸液管道上設有防止所述營養液回流至所述儲液箱的單向閥。

優選地，所述輸液管道的開口處設有防止土壤進入的過濾網。

優選地，所述輸液管道的開口處設有調節所述輸液管道的開口大小的調節閥門。

一種種植系統，包括上述任意一種種植裝置，還包括檢測裝置以及控制裝置，所述檢測裝置用于檢測所述土壤層中的營養液含量，所述控制裝置用于根據所述營養液含量控制所述加壓器工作。

優選地，還包括和所述控制裝置無線連接的移動終端，所述移動終端用于顯示所述土壤層中的營養液含量和/或給所述控制裝置發送控制指令。

與現有技術相比，上述技術方案具有以下優點：

本發明所提供的一種種植裝置，包括：儲液箱和加壓器，儲液箱平鋪于土壤中，加壓器用于將儲液箱內的營養液輸送至土壤中，儲液箱上部設有至少一根輸液管道，輸液管道的出口位于植物根部所在的土壤層中。加壓器將儲液箱中的營養液通過輸液管道輸送至植物根部所在的土壤層中，可以使植物的根部及時和營養液接觸，避免傳統滴灌的方式所造成的營養液揮發或者流失等問題，而且通過儲液箱可以防止?fàn)I養液在重力的作用下進一步往土壤深處進行滲透，使得植物根部和營養液有充足的時間進行接觸，進而提高營養液的利用率，避免資源的浪費。

本發明還提供了一種種植系統，包括上述任意一種種植裝置，還包括檢測裝置以及控制裝置，檢測裝置用于檢測土壤層中的營養液含量，控制裝置用于根據營養液含量控制加壓器工作。當檢測裝置檢測土壤層中的營養液含量無法滿足植物的正常生長時，控制裝置可以自動控制加壓器給營養箱內加壓，以此往土壤層中輸送營養液，來提高土壤層中的營養液含量。

附圖說明

為了更清楚地說明本發明或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明一種具體實施方式所提供的一種種植裝置的結構示意圖；

圖2為本發明一種具體實施方式所提供的一種種植系統的結構示意圖。

附圖標記如下：

1為儲液箱，11為輸液管道，111為單向閥，112為過濾網，2為土壤層，3為植物，4為推板，5為動力裝置，6為檢測裝置，7為控制裝置。

具體實施方式

正如背景技術部分所述，目前的植物種植均是通過滴灌的方式來給植物補充營養液，不僅不利于植物的吸收，還會造成營養液的流失，造成資源的浪費。

基于上述研究的基礎上，本發明實施例提供了一種種植裝置，加壓器將儲液箱中的營養液通過輸液管道輸送至植物根部所在的土壤層中，可以使植物的根部及時和營養液接觸，避免傳統滴灌的方式所造成的營養液揮發或者流失等問題，而且通過儲液箱可以防止?fàn)I養液在重力的作用下進一步往土壤深處進行滲透，使得植物根部和營養液有充足的時間進行接觸，進而提高營養液的利用率，避免資源的浪費。

本發明實施例還提供了一種種植系統，當檢測裝置檢測土壤層中的營養液含量無法滿足植物的正常生長時，控制裝置可以自動控制加壓器給營養箱內加壓，以此往土壤層中輸送營養液，來提高土壤層中的營養液含量。

為了使本發明的上述目的、特征和優點能夠更為明顯易懂，下面結合附圖對本發明的具體實施方式做詳細的說明。

在以下描述中闡述了具體細節以便于充分理解本發明。但是本發明能夠以多種不同于在此描述的其它方式來實施，本領域技術人員可以在不違背本發明內涵的情況下做類似推廣。因此本發明不受下面公開的具體實施方式的限制。

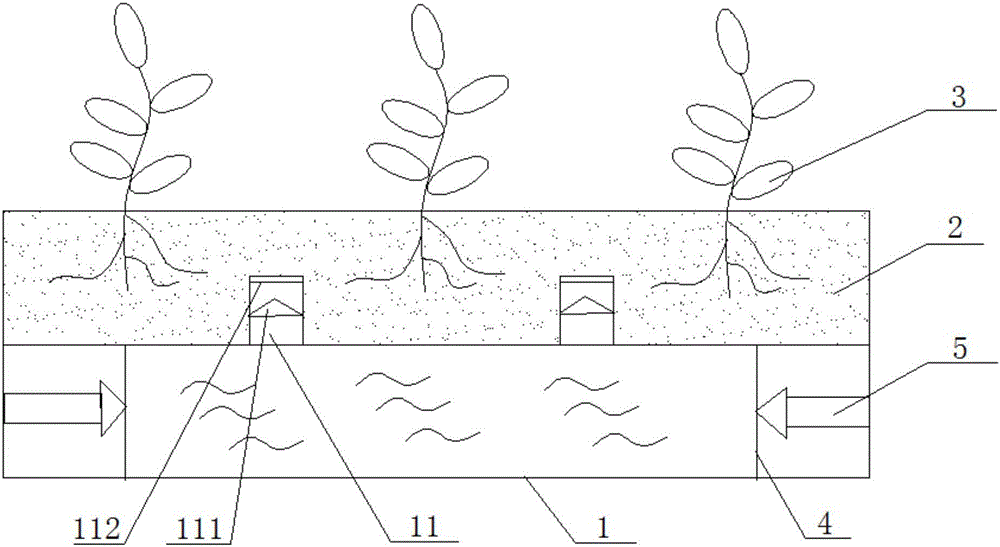

請參考圖1，圖1為本發明一種具體實施方式所提供的一種種植裝置的結構示意圖。

本發明的一種具體實施方式提供了一種種植裝置，包括：儲液箱1和加壓器，儲液箱1平鋪于土壤中，加壓器用于將儲液箱1內的營養液輸送至土壤中，儲液箱上部設有至少一根輸液管道11，輸液管道11的出口位于植物3根部所在的土壤層2中。

在本實施例中，加壓器將儲液箱1中的營養液通過輸液管道11輸送至植物3根部所在的土壤層2中，可以使植物3的根部及時和營養液接觸，避免傳統滴灌的方式所造成的營養液揮發或者流失等問題，而且通過儲液箱1可以防止?fàn)I養液在重力的作用下進一步往土壤深處進行滲透，使得植物3根部和營養液有充足的時間進行接觸，進而提高營養液的利用率，避免資源的浪費。

進一步地，加壓器包括用于擠壓營養液的推板4和推動推板4移動的動力裝置5。通過動力裝置5控制推板4的移動來擠壓營養液，即可將營養液從輸液管道11中壓出，其中推板4應位于儲液箱1中，且推板4和儲液箱1中的接觸處應保持密封，同時隨著推板4相互靠近地移動，儲液箱1中儲存營養液的體積被不斷壓縮。此外動力裝置5只要可以控制推板4進行移動即可，關于其具體結構本實施例對此不做限定，具體視情況而定。

更進一步地，輸液管道11上設有防止?fàn)I養液回流至儲液箱1的單向閥111。由于進入土壤中的營養液會攜帶一些雜質，若再次進入儲液箱1會破壞儲液箱1中的營養液，進而造成巨大的損失。

為了防止土壤進入輸液管道11中，進而造成輸液管道11的堵塞，輸液管道11的開口處設有過濾網112。

進一步地，輸液管道11的開口處設有調節輸液管道11的開口大小的調節閥門。通過調節閥門調節輸液管道11的開口大小，可以調節營養液的輸出量。

請參考圖2，圖2為本發明一種具體實施方式所提供的一種種植系統的結構示意圖。

本發明一種具體實施例還提供了一種種植系統，包括上述任意一種種植裝置，還包括檢測裝置6以及控制裝置7，檢測裝置6用于檢測土壤層2中的營養液含量，控制裝置7用于根據營養液含量控制加壓器工作。

在本實施例中，可以在控制裝置7中預設營養液含量指標，當檢測裝置6檢測土壤層2中的營養液含量不符合預設營養液含量指標，而無法滿足植物3的正常生長時，控制裝置7可以自動控制加壓器給營養箱內加壓，以此往土壤層2中輸送營養液，來提高土壤層2中的營養液含量。例如可以通過濕度檢測儀檢測土壤層2中的濕度來間接獲取土壤層2中的營養液含量，當然也可以通過檢測土壤中的其它信息，只要能夠獲取土壤層2中的營養液含量即可，本實施例對此不做限定，具體視情況而定。

為了便于用戶進行控制，本實施例所提供的種植系統，還包括和控制裝置7無線連接的移動終端，移動終端用于顯示土壤層2中的營養液含量和/或給控制裝置7發送控制指令。

用戶通過移動終端可以實時了解土壤層2中的營養液含量，另外由于不同的植物3可能需要不同量的營養液，或者植物3不同生長階段需要的營養液量也不同，因此可以通過移動終端修改預設在控制裝置7中的營養液含量指標，或者直接給控制裝置7發送控制指令來控制加壓器進行工作。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

以上對本發明所提供的一種種植裝置和系統進行了詳細介紹。本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以對本發明進行若干改進和修飾，這些改進和修飾也落入本發明權利要求的保護范圍內。
