本發明屬于室內培養裝置領域，具體涉及一種橈足類室內循環培養箱。

背景技術：

海洋橈足類處于海洋食物鏈第二級，其生態位使自身具有重要的生物學研究價值，同時作為魚蝦幼苗開口餌料使其成為研究者新的熱門研究方向。由于橈足類生物體脆弱，生命周期短，易死亡，如何建立一個高效、健康、穩定的循環培養體系成為橈足類研究首要解決的問題，而橈足類循環培養裝置發明是一個首要解決的問題。

現有技術如中國發明授權專利文獻，授權公告號CN100446665C 橈足類種群室內培養裝置 該發明公開了一種橈足類種群室內培養裝置，包括培養箱，培養箱下部與水質調節箱連接，培養箱外壁安裝回流管，回流管的上端與培養箱上部連接，回流管的下端置入水質調節箱內，水質調節箱內安裝泵，泵通過水管與培養箱連接，水管與取卵管一端連接，取卵管另一端放置在水質調質箱外部，培養箱頂部是敞開式，水質調節箱底部安裝排水管。采用該裝置可實現橈足類種群在室內大量繁殖的目的，使橈足類種群室內培養方法簡單、成本低、效率高等，但裝置結構較復雜，不易實現培養過程的觀察。

技術實現要素：

本發明針對上述技術問題提供一種可監測鹽度、可觀察培養過程、結構裝置簡單，培養箱耐高溫，藻相穩定的一種橈足類室內循環培養裝置。

本發明針對上述技術問題所采取的方案為：一種橈足類室內循環培養箱，包括培養箱2、充氣泵9，培養箱2設有恒溫棒5、鹽度計6、充氣泵9，恒溫棒5通過連接板與培養箱2頂部連接，恒溫棒5安置在培養箱2內，鹽度計6通過連接板與培養箱2頂部連接，鹽度計6安置在培養箱2內，充氣泵9安置在培養箱2側面，培養箱2底部設有斜面平臺4，斜面平臺4上方設有濾網3，培養箱2頂部設有投喂裝置1，培養箱2背面設有燈管7，培養箱2側面底部設有排水收集管8。

培養箱2為透光橡膠玻璃培養箱，可清楚的觀察培養情況，橡膠玻璃培養箱耐腐蝕性優異，使用壽命長。

培養箱2頂部連接有防逃板，防逃板寬度大于培養箱2壁厚，使養殖物不易爬出培養箱2，增強培養箱2的防逃性。

濾網3孔徑為100~155um，使養殖物體產出脫落的卵通過濾網3進入箱底，實現成體與卵及幼體分離，避免自相殘殺的現象發生。

斜面平臺4與培養箱2底面夾角為10~45°，利用斜面和引力使成體排除的卵和糞便滑落聚集到排水收集管8附近。

培養箱2為矩形，培養箱2內壁設有耐熱涂料，耐熱涂料由以下成分及重量份組成：丙烯酸改性有機硅樹脂30~50份、2-甲氧基酚0.005~0.015份、低粘度高氯化聚乙烯樹脂15~20份、納米二氧化鈦5~10份、異亮氨酸0.03~0.05份、納米氧化鋅2~3份、醋酸丁酯20~30份、正丁醇2~5 份、環己酮2~5份。避免燈管溫度對培養箱內養殖物的影響。

培養箱2內壁設有圓形凸點，濾網3與圓形凸點連接或濾網3與培養箱2內壁膠結，使濾網安置培養箱2內，不會滑落到培養箱2底部。

斜面平臺4為橡膠斜面平臺，橡膠斜面平臺由以下成分及重量份組成：氯丁橡膠90~110份、硬脂酸1.5~3份、谷氨酸鈉0.01~0.03份、樹脂3~6份、加工助劑1~2份、半補強炭黑15~30份、二硫蘇糖醇0.005~0.01份、熱裂法炭黑30~45份、滑石粉20~40份、3-氨基苯二甲酰肼0.002~0.01份、減三線油8~15份、氧化鉛15~25份、促進劑DM 0.5~2份。利于養殖物成體排出的卵和糞便滑落到排水收集管8附近，且橡膠斜面平臺的耐腐蝕性好，表面致密，有利于藻相穩定，使用壽命長。

有益效果：本發明設有的投喂裝置可簡單有效的實現餌料投喂，設有的充氣泵和恒溫棒可保持培養條件在適合范圍，保證培養水體的含氧量和溫度控制，設有的斜面平臺可有效的將卵和排泄物聚集到排水收集管附近，濾網可分離成體和卵及幼體，避免自相殘殺的現象發生，通過培養箱可觀察培養情況，本發明通過精確調控橈足類的培養條件，分離成體、幼體和卵，實現橈足類穩定、高效、健康的培養。

附圖說明

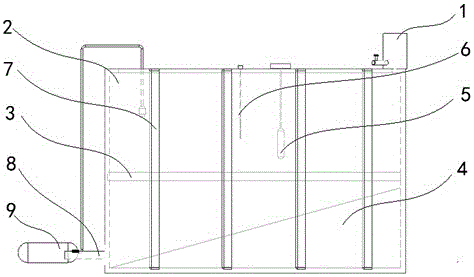

圖1為本發明一種橈足類室內循環培養箱的結構示意圖；

圖2為本發明一種橈足類室內循環培養箱的正視圖；

圖3為本發明一種橈足類室內循環培養箱的俯視圖。

附圖標記說明：1投喂裝置；2培養箱；3濾網；4斜面平臺；5恒溫棒；6鹽度計；7燈管；8排水收集管；9充氣泵。

具體實施例

以下結合附圖和實施例作進一步詳細描述：

實施例1：

如圖1~3所示，一種橈足類室內循環培養箱，包括培養箱2、充氣泵9，培養箱2設有恒溫棒5、鹽度計6、充氣泵9，恒溫棒5通過連接板與培養箱2頂部連接，恒溫棒5安置在培養箱2內，鹽度計6通過連接板與培養箱2頂部連接，鹽度計6安置在培養箱2內，充氣泵9安置在培養箱2側面，培養箱2底部設有斜面平臺4，斜面平臺4上方設有濾網3，培養箱2頂部設有投喂裝置1，培養箱2背面設有燈管7，培養箱2側面底部設有排水收集管8。

培養箱2為透光橡膠玻璃培養箱，可清楚的觀察培養情況，橡膠玻璃培養箱耐腐蝕性優異，使用壽命長。

培養箱2頂部連接有防逃板，防逃板寬度大于培養箱2壁厚，使養殖物不易爬出培養箱2，增強培養箱2的防逃性。

濾網3孔徑為100~155um，使養殖物體產出脫落的卵通過濾網3進入箱底，實現成體與卵及幼體分離，避免自相殘殺的現象發生。

斜面平臺4與培養箱2底面夾角為10~45°，利用斜面和引力使成體排除的卵和糞便滑落聚集到排水收集管8附近。

培養箱2為矩形，培養箱2內壁設有耐熱涂料，耐熱涂料由以下成分及重量份組成：丙烯酸改性有機硅樹脂30~50份、2-甲氧基酚0.005~0.015份、低粘度高氯化聚乙烯樹脂15~20份、納米二氧化鈦5~10份、異亮氨酸0.03~0.05份、納米氧化鋅2~3份、醋酸丁酯20~30份、正丁醇2~5 份、環己酮2~5份。避免燈管溫度對培養箱內養殖物的影響。

培養箱2內壁設有圓形凸點，濾網3與圓形凸點連接或濾網3與培養箱2內壁膠結，使濾網安置培養箱2內，不會滑落到培養箱2底部。

斜面平臺4為橡膠斜面平臺，橡膠斜面平臺由以下成分及重量份組成：氯丁橡膠90~110份、硬脂酸1.5~3份、谷氨酸鈉0.01~0.03份、樹脂3~6份、加工助劑1~2份、半補強炭黑15~30份、二硫蘇糖醇0.005~0.01份、熱裂法炭黑30~45份、滑石粉20~40份、3-氨基苯二甲酰肼0.002~0.01份、減三線油8~15份、氧化鉛15~25份、促進劑DM 0.5~2份。利于養殖物成體排出的卵和糞便滑落到排水收集管8附近，且橡膠斜面平臺的耐腐蝕性好，使用壽命長。

實施例2：

如圖1~3所示，一種橈足類室內循環培養箱，培養箱2設有恒溫棒5、鹽度計6、充氣泵9，恒溫棒5通過連接板與培養箱2頂部連接，恒溫棒5安置在培養箱2內，鹽度計6通過連接板與培養箱2頂部連接，鹽度計6安置在培養箱2內，充氣泵9安置在培養箱2側面，培養箱2底部設有斜面平臺4，斜面平臺4上方設有濾網3，培養箱2頂部設有投喂裝置1，培養箱2背面設有燈管7，培養箱2側面底部設有排水收集管8。

培養箱2為透光橡膠玻璃培養箱，可清楚的觀察培養情況，橡膠玻璃培養箱耐腐蝕性優異，使用壽命長。

培養箱2頂部連接有防逃板，防逃板寬度大于培養箱2壁厚，使養殖物不易爬出培養箱2，增強培養箱2的防逃性。

濾網3孔徑為優選的120um，使養殖物體產出脫落的卵通過濾網3進入箱底，實現成體與卵及幼體分離，避免自相殘殺的現象發生。

斜面平臺4與培養箱2底面夾角為優選的30°，利用斜面和引力使成體排除的卵和糞便滑落聚集到排水收集管8附近。

培養箱2為矩形，培養箱2內壁設有耐熱涂料，耐熱涂料由以下成分及優選的重量份組成：丙烯酸改性有機硅樹脂40份、2-甲氧基酚0.012份、低粘度高氯化聚乙烯樹脂17份、納米二氧化鈦8份、異亮氨酸0.038份、納米氧化鋅2.8份、醋酸丁酯25份、正丁醇4 份、環己酮3份。避免燈管溫度對培養箱內養殖物的影響。

培養箱2內壁設有圓形凸點，濾網3與圓形凸點連接或濾網3與培養箱2內壁膠結，使濾網安置培養箱2內，不會滑落到培養箱2底部。

斜面平臺4為橡膠斜面平臺，橡膠斜面平臺由以下成分及優選重量份組成：氯丁橡膠100份、硬脂酸2份、谷氨酸鈉0.018份、樹脂4份、加工助劑1.5份、半補強炭黑18份、二硫蘇糖醇0.008份、熱裂法炭黑39份、滑石粉27份、3-氨基苯二甲酰肼0.008份、減三線油11份、氧化鉛20份、促進劑DM 1.2份。利于養殖物成體排出的卵和糞便滑落到排水收集管8附近，且橡膠斜面平臺的耐腐蝕性好，使用壽命長。加工助劑為分散劑或均勻劑或增粘劑。

實施例3：

如圖1~3所示，一種橈足類室內循環培養箱，投喂裝置1位于培養箱2上部角落，通過閥門控制藻液餌料的流速保證每天橈足類的食物供應量（餌料密度為300μgC/L），在培養箱2設有充氣泵9和恒溫加熱棒5，保證培養水體的含氧量和溫度控制（20~25℃），燈管7保證培養體系的光照供應（光照周期為12L:12D），鹽度計6實時監測培養體系的鹽度（20~30‰）波動情況；箱體中部濾網3（孔徑100~155um）使成體產出脫落的卵通過濾網3進入箱底，從而實現成體、卵及幼體分離，避免了自相殘殺現象的發生斜面平臺4使成體排除的卵和糞便滑落聚集到排水收集管8，排水收集管8設有截止閥，通過適量排水實現卵、幼體的收集和糞便的清除，充分保證了培養系統中的水質，收集到的卵可用于建立新的培養體系或直接用于科學研究。

以上所述的實施例對本發明的技術方案進行了詳細說明，應理解的是以上所述僅為本發明的具體實施例，并不用于限制本發明，凡在本發明的原則范圍內所做的任何修改、補充或類似方式替代等，均應包含在本發明的保護范圍之內。
