本實用新型涉及一種清理裝置，特別是一種用于扇貝幼體養殖的育苗池自動清理裝置。

背景技術：

扇貝育苗分為人工育苗與自然采苗兩種，我多的多數養殖企業以人工育苗養殖為主。在扇貝幼體養殖的過程中，為了確保育苗池池水的理化指標能夠滿足扇貝幼體的生長，需要定時對育苗池進行清洗，如：去除池底的糞便、堆積的飼料以及活力低或已經死亡的扇貝幼體，來保證池底的清潔，這樣可以避免因環境污染而導致的扇貝幼體出現病癥的情況；同時還需要去除水池表面的油膜，以保證池內的氧氣充足，增強扇貝幼苗的火力，提高成活率；

但由于扇貝幼體的尺寸非常小，約為120μm，這樣在清洗過程中，如有操作不當，很容易使活度較好的幼體死亡或在清洗過程中排出，影響了育苗的產量。現在由于沒有可靠的扇貝幼體育苗池的清理裝置，因此目前仍采用采用人工操作的方式對育苗池進行清洗，這種方式存在對扇貝幼體損傷較大、工作量大、成本高等諸多問題。

技術實現要素：

本實用新型是為了解決現有技術所存在的上述不足，提出一種結構簡單，設計巧妙，能夠快速對育苗池底的各種雜質進行清除操作，且可去除水面油膜的自動清理裝置。

本實用新型的技術解決方案是：一種用于扇貝幼體養殖的育苗池自動清理裝置，其特征在于：所述的清理裝置包括控制箱1和執行機構2兩部分，其中控制箱1包括固定在育苗池外壁上的殼體3，在殼體3內設置有電機4，與電機4的輸出軸5相配的設置有三個等距設置的隔板6，相鄰的隔板6將輸出軸5分隔為正繞段和反繞段兩部分，在控制箱1內還設置有底層水泵7和表層水泵8，與所述的底層水泵7和表層水泵8分別相配的設置有時間繼電器9，

所述的執行機構2包括主吸管10，在主吸管10的兩端分別連接有限位框架11，在限位框架11的底部設置有底部滾輪12，限位框架11的側面設置有側部滾輪13，在限位框架11上還設置有定位管14，定位管14內活動套接有油膜吸管15，在油膜吸管15的頂端設置有浮盤16，在浮盤16上設置有與油膜吸管15相通的油膜吸盤17，在油膜吸盤17的圓周上均勻分布有多個孔，在主吸管10的底端開設有多個副吸管18，這些縱向設置的副吸管18沿著主吸管10的軸向均勻分布，并且在主吸管10的底端還設置有與副吸管18相配的防擾動細紗網19，并且防擾動細紗網19的橫斷面呈喇叭形開口，

所述的底層水泵7的進水口通過管路與主吸管10中心處的連接管20連接，所述表層水泵8的進水口通過管路與兩個油膜吸管15上的連接管20連接，

與所述的執行機構2還相配的設置有定滑輪21，定滑輪21上纏繞有動力繩22，動力繩22與執行機構2有且只有一個固定連接點，且動力繩22的一端纏繞在輸出軸5的正繞段上，另一端纏繞在輸出軸5的反繞段上，且這兩端的纏繞方向相反，在育苗池外壁上還設置有與動力繩22相配的支撐輪23。

所述的多個副吸管18中，位于主吸管10中心處的中心副吸管的直徑最小，位于主吸管10兩端處的端部副吸管的直徑最大，而從中心副吸管至端部副吸管的方向上，多個副吸管18的直徑依次增大。

所述的控制箱1內還設置有兩個分別與動力繩22的兩個側邊相配的限位管24，所述的動力繩22穿過限位管24后纏繞在輸出軸5上。

本實用新型同現有技術相比，具有如下優點：

本種結構形式的育苗池自動清理裝置，針對傳統的人工清理育苗池所存在的：工作量大，工作效率低，有可能對扇貝幼體造成損傷等種種問題，設計出一種能夠在育苗池內作直線往復運動，并在運動的過程中育苗池池底的糞便、餌料殘渣等雜質吸出，同時還能清除水面油膜的結構，這種清理裝置配合時間繼電器，能夠實現育苗池的自動定時清理，節省大量的人力勞動，提高工作效率，而且還不會對扇貝幼體造成過多的損傷，因此可以說它具備了多種優點，特備適合于在本領域中推廣應用，其市場前景十分廣闊。

附圖說明

圖1為本實用新型實施例的結構示意圖。

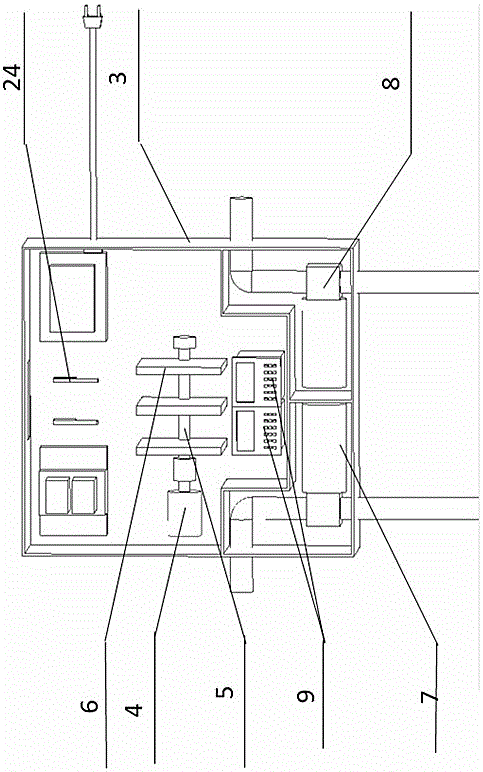

圖2為本實用新型實施例控制箱部分的結構示意圖。

圖3為本實用新型實施例執行機構部分的結構示意圖。

具體實施方式

下面將結合附圖說明本實用新型的具體實施方式。如圖1、圖2、圖3所示：一種用于扇貝幼體養殖的育苗池自動清理裝置，它包括控制箱1和執行機構兩部分，其中控制箱包括一個固定在育苗池外壁上的殼體3，在殼體3內設置有電機4（與這個電機4相配的設置有變壓器和繼電器），與這個電機4的輸出軸5相配的設置有三個等距設置的隔板6，而相鄰的隔板6將輸出軸5分隔為正繞段和反繞段兩個部分，在控制箱1內還設置有底層水泵7和表層水泵8，并且與所述的底層水泵7和表層水泵8分別相配的設置有時間繼電器9；

執行機構2包括一個主吸管10，在主吸管10的兩端分別連接有一個限位框架11，在這個限位框架11的底部設置有底部滾輪12，而限位框架11的側面則設置有側部滾輪13，在現為框架11上還設置有定位管14，在定位管14內活動套接有油膜吸管15，這個油膜吸管15能夠在定位管14內沿其軸向運動，在這個油膜吸管15的頂端設置有能夠漂浮的浮盤16，浮盤16上則設置有與油膜吸管15相連通的油膜吸盤17，這個油膜吸盤17的外圓周上均勻地分布有多個孔，水體可以通過這些孔進入油膜吸管15中；在主吸管10的底端開設有多個副吸管18，這些副吸管18縱向設置（即與育苗池的底部相垂直），同時這些副吸管18沿著主吸管10的長度方向均勻分布，同時在這些副吸管18的兩側還設置有與其相配的防擾動細紗網19，并且所述的防擾動細紗網19的橫斷面呈喇叭形開口，開口方向向下；

上述的底層水泵7的進水口通過管路與主吸管10中心處的連接管20相連，上述表層水泵8的進水口通過管路同時與兩個油膜吸管15上的連接管20相連，而底層水泵7和表層水泵8的出水管則與廢棄水回收容器或下水系統相連；

與上述的執行機構2還相配的設置有定滑輪21，這個定滑輪21固定設置在育苗池遠離控制箱1一端的側壁上，在定滑輪21上纏繞有動力繩22，這個動力繩22與執行機構2的主吸管10固定連接，并且動力繩22與主吸管10之間只有一個固定連接點，動力繩22的一個端頭纏繞在輸出軸5的正繞段上，而另一個端頭則纏繞在輸出軸5的反繞段上，并且這兩端的纏繞方向相反，而在育苗池的外壁上還設置有與動力繩22相配的支撐輪23；

為了讓底吸的效果更加均勻，在所有的副吸管18中，位于主吸管10中心處的中心副吸管的直徑最小，而位于主吸管10兩端處的端部副吸管的直徑最大，并且從中心副吸管至端部副吸管的方向上，這些副吸管18的直徑依次增大；這種結構的作用在于：由于產生吸力的主吸管10上的連接管20位于主吸管10的中心處，因此將同樣位于中心處的副吸管18的直徑做的相對較小，其流量也相對較??；而吸力會從主吸管10的中心向兩端逐漸衰減，因此越靠近主吸管10的兩端的副吸管18的直徑越大，通過增大的流量來彌補吸力的衰減，從而達到讓所有的副吸管18所產生吸力大致相同的效果；另外在副吸管18的兩側還分別設置有防擾動細紗網19，由于放擾動細紗網19的橫向斷面呈喇叭口型，因此能夠盡可能的擴大副吸管18的吸附能力，并且可以防止硬質的大顆粒雜質進入副吸管18；

為了防止動力繩22運動的過程中出現橫向竄動的情況，在控制箱內還設置了兩個分別與動力繩22的兩個側邊相匹配的限位管24，這個動力繩22的兩個端頭分別穿過兩個限位管24后纏繞在輸出軸5上。

本實用新型實施例的用于扇貝幼體養殖的育苗池自動清理裝置的工作過程如下：需要進行育苗池的清理時，啟動電機4，電機4驅動輸出軸5轉動，由于動力繩22的兩個端頭分別纏繞在輸出軸5的正繞段和反繞段上，且它們的纏繞方向相反，而且動力繩22又與主吸管10有一個連接點，因此輸出軸5的轉動最終會驅動執行機構2在育苗池內沿著育苗池的長度方向（或寬度方向）做直線運動，當電機4反轉時，執行機構2也會反方向運動；
