本技術涉及切割，尤其是一種轉動機構及紙箱切割裝置。

背景技術：

1、紙箱包括上、下?lián)u蓋與箱面連體，向內彎折后形成箱底和箱蓋，紙箱是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱和單層紙板箱等，有各種規格和型號。

2、現有的紙箱生產用切割裝置在對紙箱切割時，采用的切割結構對紙箱切割一般是豎直的，但是這些裝置中刀具位置是固定的，如果需要對紙箱的切割面需要一定的改變時，現有技術中的切割結構無法滿足使用需求，而且在刀具磨損嚴重時，更換操作也比較繁瑣。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例，在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述現有技術中所存在的技術問題，提出了本實用新型。

3、本實用新型目的是提供一種轉動機構，其目的在于解決刀具更換繁瑣的問題。

4、為解決上述技術問題，本實用新型提供如下技術方案：一種轉動機構，包括，切割組件，包括安裝外殼，所述安裝外殼上設有電機，所述安裝外殼內設有轉動件，所述轉動件內插入刀具。

5、作為本實用新型所述轉動機構的一種優選方案，其中：所述安裝外殼內設有容置空間，所述容置空間頂部環設有t型槽，所述安裝外殼內壁設有環形齒。

6、作為本實用新型所述轉動機構的一種優選方案，其中：所述電機固定設置于所述安裝外殼頂部，所述電機與輸出軸連接，所述輸出軸伸入所述容置空間內，所述輸出軸上設有主動齒輪。

7、作為本實用新型所述轉動機構的一種優選方案，其中：所述轉動件一端設有從動齒輪，所述從動齒輪頂部設有t型凸塊，所述轉動件底部設有安裝孔，所述安裝孔底部設有彈簧，所述安裝孔內壁對稱設有限位槽，所述限位槽包括第一豎直段、第一水平段、第二豎直段以及第二水平段。

8、作為本實用新型所述轉動機構的一種優選方案，其中：所述刀具一端對撐設有限位塊，所述刀具另一端為刀刃。

9、本實用新型的有益效果：電機啟動時，通過主、從動齒輪以及環形齒輪的配合，能夠帶動刀具進行圓周運動，使刀具的運動軌跡更加豐富，同時通過限位槽能夠?qū)崿F(xiàn)刀具的快速拆裝，提高工作效率。

10、本實用新型另一個目的是提供一種紙箱切割裝置，其目的在于解決無法將紙箱切割成曲面的問題。

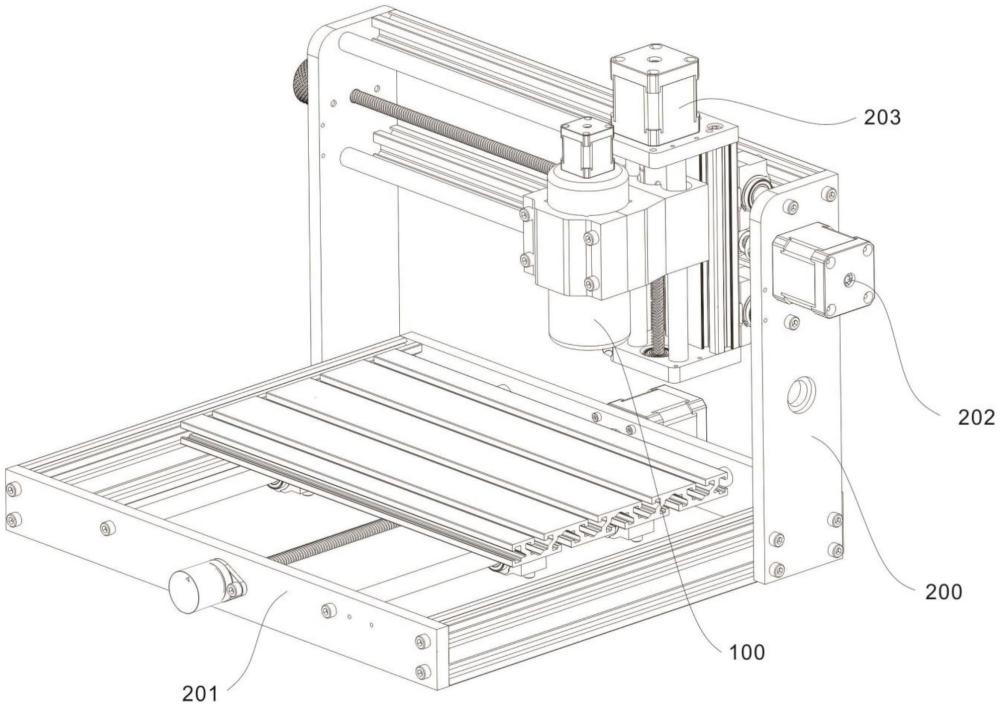

11、為解決上述技術問題，本實用新型還提供如下技術方案：紙箱切割裝置，包括所述轉動機構，以及，驅動組件，包括第一驅動部，所述第一驅動部一端設有第二驅動部，所述第二驅動部包括對稱設置的固定板，所述固定板上設有第三驅動部。

12、作為本實用新型所述紙箱切割裝置的一種優選方案，其中：所述第一驅動部包括底座和移動板，所述底座上設有第一限位桿，兩所述第一限位桿之間設有第一驅動桿，所述第一驅動桿通過固定在所述底座上的第一驅動電機提供動力，所述移動板底部設有第一驅動座，所述第一驅動座兩側設有第一限位座。

13、作為本實用新型所述紙箱切割裝置的一種優選方案，其中：兩所述固定板之間設有第二驅動桿，所述第二驅動桿上下側設有第二限位桿，所述第二驅動桿與第二驅動電機同軸連接，所述第二驅動電機設置在所述固定板上。

14、作為本實用新型所述紙箱切割裝置的一種優選方案，其中：所述第三驅動部包括移動架，所述移動架上設有第三驅動桿，所述移動架頂部設有第三驅動電機，所述第三驅動電機與所述第三驅動桿同軸連接，所述第三驅動桿兩側設有第三限位桿，所述移動架外壁設有第三驅動座，所述第三驅動座上下側還設有第三限位座。

15、作為本實用新型所述紙箱切割裝置的一種優選方案，其中：所述第三驅動部上設有安裝架，所述安裝架內設有定位孔，所述切割組件固定在所述定位孔內。

16、本實用新型的有益效果為：通過第一驅動部能夠?qū)埾溥M(jìn)行固定，并實現縱向位移，通過第二驅動部與第三驅動部的結合，能夠?qū)崿F(xiàn)刀具橫向以及豎直方向的位移，通過以上運動以及刀具的圓周運動，能夠完成各種切割面。

技術特征：

1.一種轉動機構，其特征在于：包括，

2.根據權利要求1所述的轉動機構，其特征在于：所述刀具（104）一端對撐設有限位塊（104a），所述刀具（104）另一端為刀刃（104b）。

3.一種紙箱切割裝置，其特征在于：包括如權利要求1~2任一所述的轉動機構，以及，

4.根據權利要求3所述的紙箱切割裝置，其特征在于：所述第一驅動部（201）包括底座（201a）和移動板（201b），所述底座（201a）上設有第一限位桿（201a-1），兩所述第一限位桿（201a-1）之間設有第一驅動桿（201c），所述第一驅動桿（201c）通過固定在所述底座（201a）上的第一驅動電機（201c-1）提供動力，所述移動板（201b）底部設有第一驅動座（201b-1），所述第一驅動座（201b-1）兩側設有第一限位座（201b-2）。

5.根據權利要求4所述的紙箱切割裝置，其特征在于：兩所述固定板（202a）之間設有第二驅動桿（202b），所述第二驅動桿（202b）上下側設有第二限位桿（202c），所述第二驅動桿（202b）與第二驅動電機（202b-1）同軸連接，所述第二驅動電機（202b-1）設置在所述固定板（202a）上。

6.根據權利要求5所述的紙箱切割裝置，其特征在于：所述第三驅動部（203）包括移動架（203a），所述移動架（203a）上設有第三驅動桿（203b），所述移動架（203a）頂部設有第三驅動電機（203b-1），所述第三驅動電機（203b-1）與所述第三驅動桿（203b）同軸連接，所述第三驅動桿（203b）兩側設有第三限位桿（203c），所述移動架（203a）外壁設有第三驅動座（203a-1），所述第三驅動座（203a-1）上下側還設有第三限位座（203a-2）。

7.根據權利要求6所述的紙箱切割裝置，其特征在于：所述第三驅動部（203）上設有安裝架（204），所述安裝架（204）內設有定位孔（204a），所述切割組件（100）固定在所述定位孔（204a）內。

技術總結
本技術公開了切割技術領域的一種轉動機構及紙箱切割裝置，包括切割組件，包括安裝外殼，所述安裝外殼上設有電機，所述安裝外殼內設有轉動件，所述轉動件內插入刀具；驅動組件，包括第一驅動部，所述第一驅動部一端設有第二驅動部，所述第二驅動部包括對稱設置的固定板，所述固定板上設有第三驅動部。本技術有益效果：通過限位槽能夠?qū)崿F(xiàn)刀具的快速拆裝，提高工作效率；通過第一驅動部能夠?qū)埾溥M(jìn)行固定，并實現縱向位移，通過第二驅動部與第三驅動部的結合，能夠?qū)崿F(xiàn)刀具橫向以及豎直方向的位移，通過以上運動以及刀具的圓周運動，能夠完成各種切割面。

技術研發人員：吳恒踐,周凡杰
受保護的技術使用者：泰州市潤峰電子科技有限公司
技術研發日：20240410
技術公布日：2025/3/20
