本發明涉及林業灌溉，具體為一種林業生態節水澆灌裝置及使用方法。

背景技術：

1、生態林業是指根據經濟學原理，充分利用當地的自然資源，在促進林產品發展的同時，為人類的生存和發展創造最佳環境狀態的林業。它是一個多目標、多功能、多成分、多層次組合，結構有序，開放循環，內外交流，關系協調，能協調發展，具有動態平衡功能的巨大的森林生態系統。尤其是在干旱季節時，經常需要對林業生態樹木進行澆灌，以補充林業植物生長所需要的水分，因此，需要設計一種林業生態節水澆灌裝置。

2、專利號為cn215422090u，公開了一種林業工程用內置節水結構的澆灌設備，通過設置的節水板，能夠在轉動把手的帶動下在連接管的內部進行轉動，從而能夠便于在使用時根據需求對水流量進行調節，防止造成浪費，然而現有的林業生態節水澆灌裝置通常需要使用到大量的供給水，比較耗費水資源，且只是對樹木進行籠統噴灑，澆灌效果比較差。為此，我們提供了一種林業生態節水澆灌裝置及使用方法解決以上問題。

技術實現思路

1、本發明的目的就是為了彌補現有技術的不足，提供了一種林業生態節水澆灌裝置及使用方法，它解決了現有澆灌裝置通常需要使用到大量的供給水，比較耗費水資源，且只是對樹木進行籠統噴灑，澆灌效果比較差的問題。

2、本發明為解決上述技術問題，提供如下技術方案：一種林業生態節水澆灌裝置，包括第一箱體和第二箱體，所述第一箱體側面設置有調整組件，所述第一箱體與第二箱體通過調整組件相連接，所述第一箱體側面還設置有收集板、支撐組件和澆灌組件；

3、所述第一箱體包括開設在內部的收集倉和儲水倉，所述收集倉表面開設有通孔，所述澆灌組件與收集倉和儲水倉相連通，所述收集倉內部還固定有制冷設備，所述儲水倉能夠與外部供水設施相連通；

4、所述收集板包括第一支撐板和太陽能板，所述第一支撐板表面貫穿有轉軸，所述第一支撐板通過轉軸和軸承固定在第一箱體側面，所述太陽能板固定在第一支撐板側面；

5、所述澆灌組件包括水泵以及固定在水泵表面的進水管和排水管，所述進水管貫穿收集倉和儲水倉，所述進水管表面固定有電磁閥。

6、進一步的，所述收集板還包括固定在第一箱體側面的第一電機，所述第一電機的輸出端固定在第一支撐板表面貫穿的轉軸一端，所述第一支撐板和太陽能板通過第一電機進行旋轉。

7、進一步的，所述調整組件包括第二電機，所述第一箱體側面開設有活動槽，所述第二電機固定在活動槽內壁，所述第二電機的輸出軸固定有螺紋桿，所述螺紋桿表面螺紋連接有螺紋管，所述螺紋管另一端固定在第二箱體側面。

8、進一步的，所述螺紋管側面固定滑塊，所述活動槽表面開設有與滑塊相對應的滑槽，所述滑塊滑動連接在滑槽中，所述螺紋管通過滑塊和滑槽活動連接在活動槽中，所述滑塊和滑槽均有兩個，且對稱設置在所述螺紋管兩側。

9、進一步的，所述支撐組件包括固定板，所述固定板固定在第一箱體下表面，所述固定板側面固定有第二支撐板，所述第二支撐板側面固定有放置板，所述放置板還固定在所述固定板側面。

10、進一步的，所述水泵固定在放置板上表面，所述排水管貫穿所述固定板，所述第一箱體側面還固定有紅外測距儀，所述第一電機、第二電機、制冷設備和所述水泵均與所述太陽能板電性連接，所述第一箱體表面還固定有擋板。

11、一種林業生態節水澆灌裝置的使用方法，包括以下步驟，

12、首先將第一箱體與第二箱體放置在指定位置，根據樹木直徑，通過控制設備控制第二電機運作，第二電機帶動螺紋桿轉動，螺紋桿帶動螺紋管移動，從而調整第一箱體與第二箱體的距離；

13、當夜晚或空氣濕度較大時，控制設備控制第一電機運作，將第一支撐板調整至指定位置，并控制制冷設備運作，從而將空氣中的氣態水冷凝成液態水，液態水聚集在第一支撐板和第一箱體表面，并經由通孔進入收集倉；

14、然后水泵控制打開對應收集倉或儲水倉的電磁閥，將收集倉或儲水倉中的水通過進水管和排水管排放至林木表面，從而對林木進行澆灌。

15、與現有技術相比，該林業生態節水澆灌裝置及使用方法具備如下有益效果：

16、一、本發明通過制冷設備對空氣中的氣態水進行冷凝，并經由第一支撐板和通孔收集液態水對樹木進行澆灌，不僅可以為樹木提供干凈的水源，幫助樹木吸收足夠的水分，保持生長健康，還能夠促進樹木生長，改善周圍環境的濕度和空氣質量，對生態系統的恢復和維護有積極的作用，同時制冷設備冷凝出的水，能夠大大降低對水資源的消耗，配合澆灌組件能夠貼合樹木進行澆灌，避免對樹木進行籠統噴灑，降低水資源浪費的同時，進一步提高澆灌效果。

17、二、本發明通過控制第二電機運作，第二電機帶動螺紋桿轉動，螺紋桿帶動螺紋管移動，從而調整第一箱體與第二箱體的距離，使得第一箱體與第二箱體能夠適配不同直徑的樹木，同時紅外測距儀能夠實時檢測與樹木的距離，當樹木成長一段時間后，紅外測距儀檢測距離變化，控制設備控制第二電機反向運作，使的第一箱體與第二箱體的間距能夠適配不斷生長的樹木，提高了裝置的適用性。

18、本發明的其他優點、目標和特征在某種程度上將在隨后的說明書中進行闡述，并且在某種程度上，基于對下文的考察研究對本領域技術人員而言將是顯而易見的，或者可以從本發明的實踐中得到教導。

技術特征：

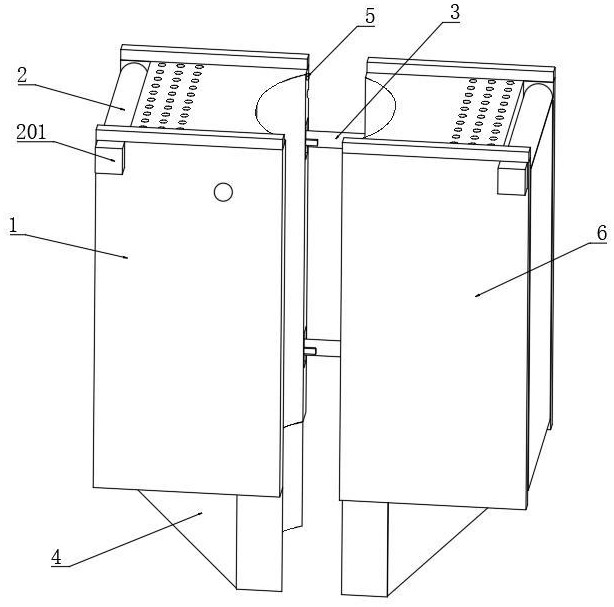

1.一種林業生態節水澆灌裝置，包括第一箱體（1）和第二箱體（6），其特征在于：所述第一箱體（1）側面設置有調整組件（3），所述第一箱體（1）與第二箱體（6）通過調整組件（3）相連接，所述第一箱體（1）側面還設置有收集板（2）、支撐組件（4）和澆灌組件（7）；

2.根據權利要求1所述的一種林業生態節水澆灌裝置，其特征在于：所述收集板（2）還包括固定在第一箱體（1）側面的第一電機（201），所述第一電機（201）的輸出端固定在第一支撐板（202）表面貫穿的轉軸一端，所述第一支撐板（202）和太陽能板（203）通過第一電機（201）進行旋轉。

3.根據權利要求1所述的一種林業生態節水澆灌裝置，其特征在于：所述調整組件（3）包括第二電機（301），所述第一箱體（1）側面開設有活動槽（106），所述第二電機（301）固定在活動槽（106）內壁，所述第二電機（301）的輸出軸固定有螺紋桿（302），所述螺紋桿（302）表面螺紋連接有螺紋管（303），所述螺紋管（303）另一端固定在第二箱體（6）側面。

4.根據權利要求3所述的一種林業生態節水澆灌裝置，其特征在于：所述螺紋管（303）側面固定滑塊（304），所述活動槽（106）表面開設有與滑塊（304）相對應的滑槽，所述滑塊（304）滑動連接在滑槽中，所述螺紋管（303）通過滑塊（304）和滑槽活動連接在活動槽（106）中，所述滑塊（304）和滑槽均有兩個，且對稱設置在所述螺紋管（303）兩側。

5.根據權利要求1所述的一種林業生態節水澆灌裝置，其特征在于：所述支撐組件（4）包括固定板（401），所述固定板（401）固定在第一箱體（1）下表面，所述固定板（401）側面固定有第二支撐板（402），所述第二支撐板（402）側面固定有放置板（403），所述放置板（403）還固定在所述固定板（401）側面。

6.根據權利要求1所述的一種林業生態節水澆灌裝置，其特征在于：所述水泵（701）固定在放置板（403）上表面，所述排水管（704）貫穿所述固定板（401），所述第一箱體（1）側面還固定有紅外測距儀（5），所述第一電機（201）、第二電機（301）、制冷設備和所述水泵（701）均與所述太陽能板（203）電性連接，所述第一箱體（1）表面還固定有擋板（104）。

7.一種林業生態節水澆灌裝置及使用方法，其特征在于：包括以下步驟，

技術總結
本發明公開了一種林業生態節水澆灌裝置及使用方法，涉及林業灌溉領域，包括第一箱體和第二箱體，第一箱體側面設置有調整組件，第一箱體與第二箱體通過調整組件相連接，第一箱體側面還設置有收集板、支撐組件和澆灌組件。本發明通過制冷設備對空氣中的氣態水進行冷凝，并經由第一支撐板和通孔收集液態水對樹木進行澆灌，不僅可以為樹木提供干凈的水源，幫助樹木吸收足夠的水分，保持生長健康，還能夠促進樹木生長，改善周圍環境的濕度和空氣質量，對生態系統的恢復和維護有積極的作用，同時制冷設備冷凝出的水，能夠大大降低對水資源的消耗，配合澆灌組件能夠貼合樹木進行澆灌，避免對樹木進行籠統噴灑，降低水資源浪費。

技術研發人員：董梅,王青寧,駱漢
受保護的技術使用者：楊凌職業技術學院
技術研發日：
技術公布日：2025/4/28
