本發明涉及白蟻防治，尤其涉及一種用于水利的白蟻遠程監測裝置。

背景技術：

1、白蟻是一種極其嚴重的大壩危害情況，其具有隱蔽性、反復性和長期性；主要體現在以下幾個方面：內部結構破壞：白蟻在大壩內部筑巢、修道、繁殖，會形成復雜的巢穴體系和蟻道；這些蟻道和巢穴會破壞大壩的內部結構，降低其整體強度；誘發滲漏險情：白蟻活動形成的孔洞和通道會成為滲漏的通道，當水位上升時，水流會沿著蟻道從迎水面流至背水面，導致大壩滲漏，甚至可能引發管涌、跌窩等險情；引發潰壩風險：隨著蟻道的不斷滲漏，巢穴中的土壤被掏空，洞口的直徑和數量逐漸增大，最終可能導致大壩內部結構崩塌，甚至引發潰壩；影響使用壽命：白蟻的長期侵蝕會加速大壩的老化，縮短其使用壽命，增加維護成本。

2、白蟻的防治至關重要。目前，多采用白蟻監測裝置來監控并滅殺白蟻。但是，市面的白蟻監測裝置尚存在一些不足。如，由于大壩地處環境偏僻，容易出現網絡連接條件差，監控失聯等情況；維護成本高，需要經常性的人工更換餌料、加藥等作業；監測效果一般，只能監測到存在白蟻，但難以精確監測到白蟻的數量；監測形式單一，覆蓋效果較差；等等。

技術實現思路

1、本發明的目的是為了提出一種用于水利的白蟻遠程監測裝置，以更可靠的應用于白蟻遠程監測作業。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種用于水利的白蟻遠程監測裝置，包括分布式監測站和監測筒，所述分布式監測站與覆蓋范圍內的監測筒通信；

4、還包括：巡檢裝置；所述巡檢裝置在設定范圍內監測地面活動。

5、在一些實施例中，所述監測筒由裝配在一起的引誘筒和藥倉組成；

6、所述引誘筒的側壁開孔，內部放置餌料；

7、所述藥倉安裝在引誘筒的上方；所述藥倉下方設置有對應餌料的傳感組件。

8、在一些實施例中，所述藥倉的頂部設置有太陽能板斜頂；所述藥倉的一側設置有加藥對接口，所述加藥對接口內設置有單向閥。

9、在一些實施例中，所述引誘筒的內壁環繞設置有多個分藥管；所述藥倉的下端設置有與分藥管頂端對應的對接段；所述分藥管上開設有連通至引誘筒內部或外部的出藥口。

10、在一些實施例中，所述巡檢裝置為無人機；所述分布式監測站包括：立桿、設置在立桿上的機倉，以及通信組件。

11、在一些實施例中，所述機倉的頂部設置有藥品儲藏箱。

12、在一些實施例中，所述餌料為圓餅結構；所述傳感組件為紅外成像探頭。

13、在一些實施例中，所述引誘筒的下端裝配有餌料倉。

14、在一些實施例中，所述引誘筒的下端設置有開閉板；所述開閉板為兩個對應設置的半圓結構，所述引誘筒的兩側設置有翼倉。

15、在一些實施例中，所述餌料倉內設置有垂直抬升座；所述垂直抬升座上層疊設置有多個餌料；

16、所述餌料的外邊沿設置為倒角或圓角。

17、與現有技術相比，本發明提供了一種用于水利的白蟻遠程監測裝置，具備以下有益效果。

18、1、本發明，分布式監測站與監測筒配合，實現可靠的遠程監測連接；設置巡檢裝置在設定范圍內監測地面活動，進一步加強對白蟻的監測能力；餌料為圓餅結構，配合于傳感組件，監測白蟻活動，并可識別出白蟻數量，輔助判斷白蟻害情況；且，餌料的消耗量較少。

19、2、本發明，設置太陽能板斜頂，根據安裝位置調整角度，得到更多的能源轉換；設置加藥對接口，在不拆除、不取出監測筒的情況下對藥倉進行加藥；配合巡檢裝置實現無需人工干預的自動加藥作業。

20、3、本發明，分藥管上開設出藥口，不僅向引誘筒內送藥，還可以向安裝位置的外圍泥土中送藥，加大布藥范圍，提高白蟻防治效果；通過送氣管送入高速氣流，出藥分布更廣，且避免堵塞；設置機倉，可返回分布式監測站進行充電；設置藥品儲藏箱，在停放時補給藥品；裝配餌料倉實現餌料的自動補充、持續供給。

21、本發明的其他優點、目標和特征，在某種程度上將在隨后的說明書中進行闡述；并且在某種程度上，基于對下文的考察研究，對本領域技術人員而言將是顯而易見的；或者，可以從本發明的實踐中得到教導。

技術特征：

1.一種用于水利的白蟻遠程監測裝置，其特征在于，包括分布式監測站（1）和監測筒（2），所述分布式監測站（1）與覆蓋范圍內的監測筒（2）通信；

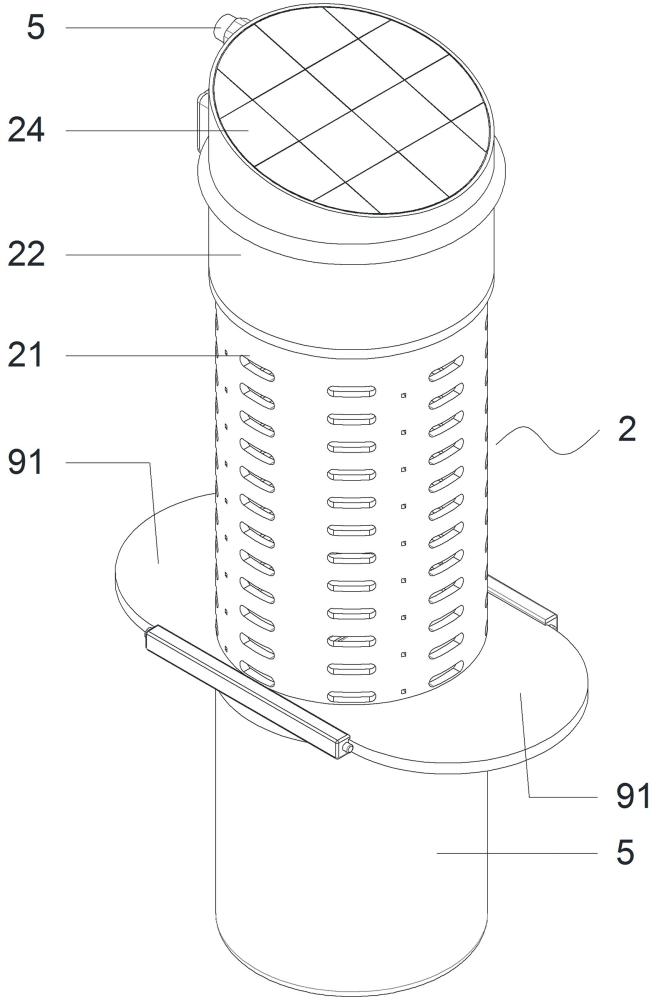

2.根據權利要求1所述的用于水利的白蟻遠程監測裝置，其特征在于，所述監測筒（2）由裝配在一起的引誘筒（21）和藥倉（22）組成；

3.根據權利要求2所述的用于水利的白蟻遠程監測裝置，其特征在于，所述藥倉（22）的頂部設置有太陽能板斜頂（24）；所述藥倉（22）的一側設置有加藥對接口（5），所述加藥對接口（5）內設置有單向閥。

4.根據權利要求2所述的用于水利的白蟻遠程監測裝置，其特征在于，所述引誘筒（21）的內壁環繞設置有多個分藥管（6）；所述藥倉（22）的下端設置有與分藥管（6）頂端對應的對接段（25）；所述分藥管（6）上開設有連通至引誘筒（21）內部或外部的出藥口。

5.根據權利要求1所述的用于水利的白蟻遠程監測裝置，其特征在于，所述巡檢裝置（3）為無人機；所述分布式監測站（1）包括：立桿（11）、設置在立桿（11）上的機倉（12），以及通信組件。

6.根據權利要求5所述的用于水利的白蟻遠程監測裝置，其特征在于，所述機倉（12）的頂部設置有藥品儲藏箱（13）。

7.根據權利要求2所述的用于水利的白蟻遠程監測裝置，其特征在于，所述餌料（4）為圓餅結構；所述傳感組件（23）為紅外成像探頭。

8.根據權利要求7所述的用于水利的白蟻遠程監測裝置，其特征在于，所述引誘筒（21）的下端裝配有餌料倉（8）。

9.根據權利要求8所述的用于水利的白蟻遠程監測裝置，其特征在于，所述引誘筒（21）的下端設置有開閉板（9）；所述開閉板（9）為兩個對應設置的半圓結構，所述引誘筒（21）的兩側設置有翼倉（91）。

10.根據權利要求9所述的用于水利的白蟻遠程監測裝置，其特征在于，所述餌料倉（8）內設置有垂直抬升座（81）；所述垂直抬升座（81）上層疊設置有多個餌料（4）；

技術總結
本發明公開了一種用于水利的白蟻遠程監測裝置，屬于白蟻防治技術領域；包括分布式監測站和監測筒，所述分布式監測站與覆蓋范圍內的監測筒通信；還包括：巡檢裝置；所述巡檢裝置在設定范圍內監測地面活動。本發明，分布式監測站與監測筒配合，實現可靠的遠程監測連接；設置巡檢裝置在設定范圍內監測地面活動，進一步加強對白蟻的監測能力；餌料為圓餅結構，配合于傳感組件，監測白蟻活動，并可識別出白蟻數量，輔助判斷白蟻害情況；且，餌料的消耗量較少；設置加藥對接口，在不拆除、不取出監測筒的情況下對藥倉進行加藥；配合巡檢裝置實現無需人工干預的自動加藥作業；裝配餌料倉實現餌料的自動補充、持續供給。

技術研發人員：席月鵬,王攀陽
受保護的技術使用者：堤壩安全（北京）科技有限公司
技術研發日：
技術公布日：2025/4/28
