本實用新型涉及一種水果清洗裝置，尤其涉及一種水果分選用水果快速清洗裝置。

背景技術：

水果是指多汁且大多數有甜味可直接生吃的植物果實，不但含有豐富的營養且能夠幫助消化。水果是對部分可以食用的植物果實和種子的統稱。水果有降血壓、減緩衰老、減肥瘦身、皮膚保養、明目、抗癌、降低膽固醇補充維生素等保健作用。

分選是指碎屑物質在水、風等動力作用下，按粒度、形狀或密度的差別發生分別富集的現象，表示顆粒大小的均一性。這種分選主要在搬運過程中完成。碎屑巖中粒度的分選性或分選好壞，可用粒度參數中的分選系數、標準偏差、第二矩來表示。當粒度集中在某一范圍較狹窄的數值間隔內時，就可以大致定性地說它是分選較好。

清洗是采用一種化學藥劑清除物體表面污垢的方法，它是借助清洗劑表面污染物或覆蓋層進行化學轉化、溶解、剝離以達到脫脂、除銹和去污的效果。

現有的水果分選清洗裝置存在設計不合理、清洗效果差、分選效率低的缺點，因此亟需研發一種設計合理、清洗效果好、分選效率高的水果分選用水果快速清洗裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的水果分選清洗裝置存在設計不合理、清洗效果差、分選效率低的缺點，本實用新型要解決的技術問題是提供一種設計合理、清洗效果好、分選效率高的水果分選用水果快速清洗裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種水果分選用水果快速清洗裝置，包括有支架Ⅰ、收集箱、支桿Ⅰ、水泵、活性炭、水箱Ⅰ、底座、支架Ⅱ、擺動座Ⅰ、連接桿Ⅰ、網制篩板、連接桿Ⅱ、連接桿Ⅲ、氣缸Ⅰ、支架Ⅲ、擺動座Ⅱ、電機、轉軸、擋板Ⅰ、氣缸Ⅱ、水箱Ⅱ、支桿Ⅱ、出水管Ⅰ、擋板Ⅱ、進水管和電控閥Ⅰ，底座上從左至右依次設有支架Ⅰ、收集箱、支桿Ⅰ、水箱Ⅰ和支架Ⅱ，支架Ⅰ右側上方設有支桿Ⅱ和水箱Ⅱ，水箱Ⅱ位于支桿Ⅱ上方，水箱Ⅱ右側底部設有出水管Ⅰ，出水管Ⅰ與支桿Ⅱ連接，出水管Ⅰ上設有電控閥Ⅰ，支桿Ⅰ頂部鉸接連接有網制篩板，網制篩板左端連接有轉軸，轉軸前側連接有電機，轉軸上設有擋板Ⅰ，擋板Ⅰ右側連接有氣缸Ⅱ，氣缸Ⅱ右側設有擋板Ⅱ，擋板Ⅱ與網制篩板接觸，水箱Ⅰ內設有水泵和活性炭，水泵上連接有進水管，進水管與水箱Ⅱ連接，支架Ⅱ左側上方設有擺動座Ⅰ和支架Ⅲ，支架Ⅲ位于擺動座Ⅰ上方，擺動座Ⅰ左側鉸接連接有連接桿Ⅰ，支架Ⅲ底部設有擺動座Ⅱ，擺動座Ⅱ底部鉸接連接有氣缸Ⅰ，氣缸Ⅰ底部連接有連接桿Ⅲ，連接桿Ⅲ與連接桿Ⅰ鉸接連接，連接桿Ⅰ底部左側鉸接連接有連接桿Ⅱ，連接桿Ⅱ與網制篩板鉸接連接。

優選地，還包括有電控閥Ⅱ、出水管Ⅱ、水箱Ⅲ和支桿Ⅲ，支架Ⅲ頂部左側設有水箱Ⅲ，支架Ⅲ底部左側設有支桿Ⅲ，水箱Ⅲ內頂部右側連接有出水管Ⅱ，出水管Ⅱ與支桿Ⅲ連接，出水管Ⅱ上設有電控閥Ⅱ。

優選地，還包括有網篩，水箱Ⅰ頂部設有網篩。

工作原理：當需要對水果進行清洗時，將水果放置在網制篩板上，然后啟動水泵工作，使水通過進水管通入水箱Ⅱ中，同時打開電控閥Ⅰ，使水經出水管Ⅰ流入網制篩板上，從而對水果進行清洗，然后啟動氣缸Ⅱ不斷伸長和縮短，帶動擋板Ⅱ不斷向上和向下移動，在水流的沖擊下不斷對水果進行清洗，同時啟動氣缸Ⅰ不斷伸長和縮短，帶動網制篩板不斷向右下方和左下方傾斜，從而使水果不斷抖動，可以將體積較小的水果和一些雜物抖落至地面，當水果清洗完畢后，水泵停止工作，關閉電控閥Ⅰ，氣缸Ⅱ停止工作，氣缸Ⅰ停止工作，然后啟動電機逆時針轉動，帶動網制篩板逆時針轉動，從而帶動水果逆時針轉動，轉動至一定角度后可使水果落入收集箱內，當水果全部落入收集箱后，啟動電機順時針轉動帶動網制篩板復位，從而實現水果的快速清洗操作。

因為還包括有電控閥Ⅱ、出水管Ⅱ、水箱Ⅲ和支桿Ⅲ，支架Ⅲ頂部左側設有水箱Ⅲ，支架Ⅲ底部左側設有支桿Ⅲ，水箱Ⅲ內頂部右側連接有出水管Ⅱ，出水管Ⅱ與支桿Ⅲ連接，出水管Ⅱ上設有電控閥Ⅱ，當對水果進行清洗時，打開電控閥Ⅱ，使水箱Ⅲ內的水通過出水管Ⅱ流入網制篩板上，可以提高水果的清洗速率，且清洗效果更好，當水果清洗完畢后，電控閥Ⅱ關閉。

因為還包括有網篩，水箱Ⅰ頂部設有網篩，當網制篩板抖動時，可以將一些雜物細屑抖落，網篩可以避免雜物細屑落入水箱Ⅰ中，使水更干凈。

(3)有益效果

本實用新型達到了設計合理、清洗效果好、分選效率高的效果。

附圖說明

圖1是本實用新型的第一種主視結構示意圖。

圖2是本實用新型的第二種主視結構示意圖。

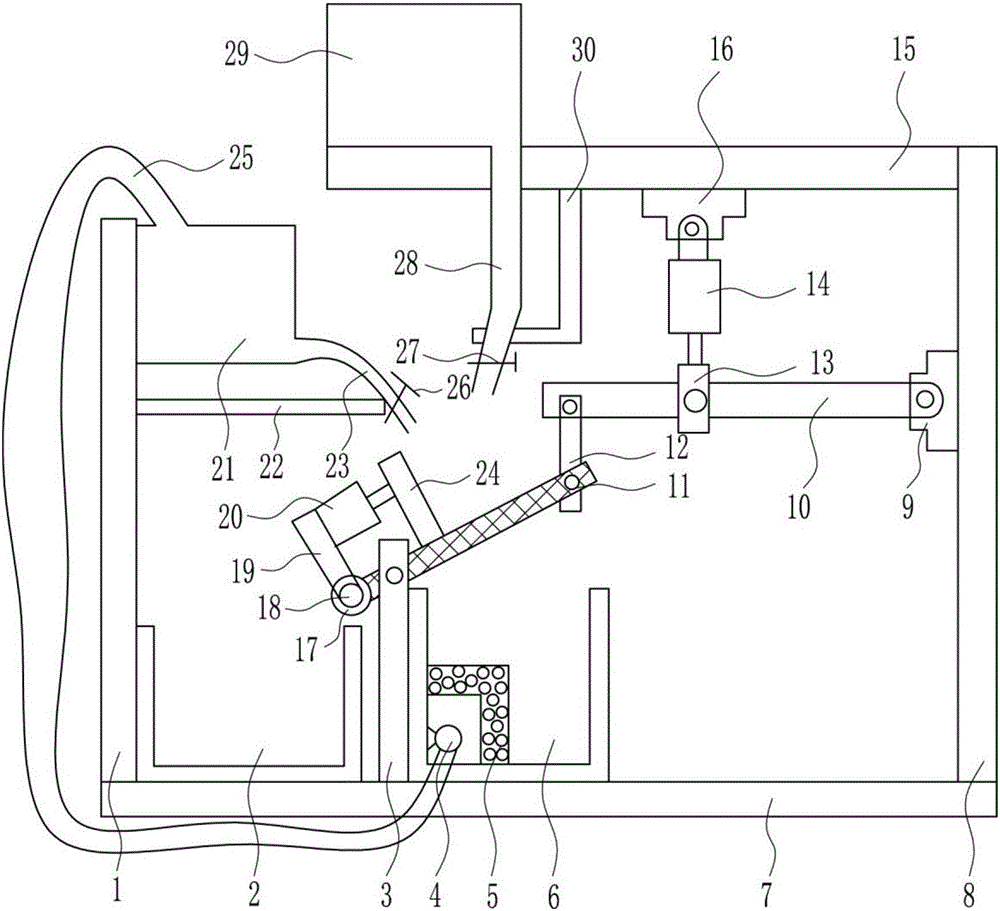

圖3是本實用新型的第三種主視結構示意圖。

附圖中的標記為：1-支架Ⅰ，2-收集箱，3-支桿Ⅰ，4-水泵，5-活性炭，6-水箱Ⅰ，7-底座，8-支架Ⅱ，9-擺動座Ⅰ，10-連接桿Ⅰ，11-網制篩板，12-連接桿Ⅱ，13-連接桿Ⅲ，14-氣缸Ⅰ，15-支架Ⅲ，16-擺動座Ⅱ，17-電機，18-轉軸，19-擋板Ⅰ，20-氣缸Ⅱ，21-水箱Ⅱ，22-支桿Ⅱ，23-出水管Ⅰ，24-擋板Ⅱ，25-進水管，26-電控閥Ⅰ，27-電控閥Ⅱ，28-出水管Ⅱ，29-水箱Ⅲ，30-支桿Ⅲ，31-網篩。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種水果分選用水果快速清洗裝置，如圖1-3所示，包括有支架Ⅰ1、收集箱2、支桿Ⅰ3、水泵4、活性炭5、水箱Ⅰ6、底座7、支架Ⅱ8、擺動座Ⅰ9、連接桿Ⅰ10、網制篩板11、連接桿Ⅱ12、連接桿Ⅲ13、氣缸Ⅰ14、支架Ⅲ15、擺動座Ⅱ16、電機17、轉軸18、擋板Ⅰ19、氣缸Ⅱ20、水箱Ⅱ21、支桿Ⅱ22、出水管Ⅰ23、擋板Ⅱ24、進水管25和電控閥Ⅰ26，底座7上從左至右依次設有支架Ⅰ1、收集箱2、支桿Ⅰ3、水箱Ⅰ6和支架Ⅱ8，支架Ⅰ1右側上方設有支桿Ⅱ22和水箱Ⅱ21，水箱Ⅱ21位于支桿Ⅱ22上方，水箱Ⅱ21右側底部設有出水管Ⅰ23，出水管Ⅰ23與支桿Ⅱ22連接，出水管Ⅰ23上設有電控閥Ⅰ26，支桿Ⅰ3頂部鉸接連接有網制篩板11，網制篩板11左端連接有轉軸18，轉軸18前側連接有電機17，轉軸18上設有擋板Ⅰ19，擋板Ⅰ19右側連接有氣缸Ⅱ20，氣缸Ⅱ20右側設有擋板Ⅱ24，擋板Ⅱ24與網制篩板11接觸，水箱Ⅰ6內設有水泵4和活性炭5，水泵4上連接有進水管25，進水管25與水箱Ⅱ21連接，支架Ⅱ8左側上方設有擺動座Ⅰ9和支架Ⅲ15，支架Ⅲ15位于擺動座Ⅰ9上方，擺動座Ⅰ9左側鉸接連接有連接桿Ⅰ10，支架Ⅲ15底部設有擺動座Ⅱ16，擺動座Ⅱ16底部鉸接連接有氣缸Ⅰ14，氣缸Ⅰ14底部連接有連接桿Ⅲ13，連接桿Ⅲ13與連接桿Ⅰ10鉸接連接，連接桿Ⅰ10底部左側鉸接連接有連接桿Ⅱ12，連接桿Ⅱ12與網制篩板11鉸接連接。

還包括有電控閥Ⅱ27、出水管Ⅱ28、水箱Ⅲ29和支桿Ⅲ30，支架Ⅲ15頂部左側設有水箱Ⅲ29，支架Ⅲ15底部左側設有支桿Ⅲ30，水箱Ⅲ29內頂部右側連接有出水管Ⅱ28，出水管Ⅱ28與支桿Ⅲ30連接，出水管Ⅱ28上設有電控閥Ⅱ27。

還包括有網篩31，水箱Ⅰ6頂部設有網篩31。

工作原理：當需要對水果進行清洗時，將水果放置在網制篩板11上，然后啟動水泵4工作，使水通過進水管25通入水箱Ⅱ21中，同時打開電控閥Ⅰ26，使水經出水管Ⅰ23流入網制篩板11上，從而對水果進行清洗，然后啟動氣缸Ⅱ20不斷伸長和縮短，帶動擋板Ⅱ24不斷向上和向下移動，在水流的沖擊下不斷對水果進行清洗，同時啟動氣缸Ⅰ14不斷伸長和縮短，帶動網制篩板11不斷向右下方和左下方傾斜，從而使水果不斷抖動，可以將體積較小的水果和一些雜物抖落至地面，當水果清洗完畢后，水泵4停止工作，關閉電控閥Ⅰ26，氣缸Ⅱ20停止工作，氣缸Ⅰ14停止工作，然后啟動電機17逆時針轉動，帶動網制篩板11逆時針轉動，從而帶動水果逆時針轉動，轉動至一定角度后可使水果落入收集箱2內，當水果全部落入收集箱2后，啟動電機17順時針轉動帶動網制篩板11復位，從而實現水果的快速清洗操作。

因為還包括有電控閥Ⅱ27、出水管Ⅱ28、水箱Ⅲ29和支桿Ⅲ30，支架Ⅲ15頂部左側設有水箱Ⅲ29，支架Ⅲ15底部左側設有支桿Ⅲ30，水箱Ⅲ29內頂部右側連接有出水管Ⅱ28，出水管Ⅱ28與支桿Ⅲ30連接，出水管Ⅱ28上設有電控閥Ⅱ27，當對水果進行清洗時，打開電控閥Ⅱ27，使水箱Ⅲ29內的水通過出水管Ⅱ28流入網制篩板11上，可以提高水果的清洗速率，且清洗效果更好，當水果清洗完畢后，電控閥Ⅱ27關閉。因為還包括有網篩31，水箱Ⅰ6頂部設有網篩31，當網制篩板11抖動時，可以將一些雜物細屑抖落，網篩31可以避免雜物細屑落入水箱Ⅰ6中，使水更干凈。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
