本實用新型涉及一種拋光裝置，尤其涉及一種水果分選用檸檬清洗拋光裝置。

背景技術：

水果是指多汁且大多數有甜味可直接生吃的植物果實，不但含有豐富的營養且能夠幫助消化。水果有降血壓、減緩衰老、減肥瘦身、皮膚保養、明目、抗癌、降低膽固醇補充維生素等保健作用。

分選是指碎屑物質在水、風等動力作用下，按粒度、形狀或密度的差別發生分別富集的現象，表示顆粒大小的均一性。這種分選主要在搬運過程中完成。碎屑巖中粒度的分選性或分選好壞，可用粒度參數中的分選系數、標準偏差、第二矩來表示。當粒度集中在某一范圍較狹窄的數值間隔內時，就可以大致定性地說它是分選較好。

檸檬，蕓香科柑橘屬植物，檸檬又稱檸果、洋檸檬、益母果等。小喬木，枝少刺或近于無刺，嫩葉及花芽暗紫紅色，葉片厚紙質，卵形或橢圓形。單花腋生或少花簇生。果橢圓形或卵形，果皮厚，通常粗糙，檸檬黃色，果汁酸至甚酸，種子小，卵形，端尖；種皮平滑，子葉乳白色，通常單或兼有多胚。花期4-5月，果期9-11月。

清洗是采用一種化學藥劑清除物體表面污垢的方法，它是借助清洗劑表面污染物或覆蓋層進行化學轉化、溶解、剝離以達到脫脂、除銹和去污的效果。

拋光是指利用機械、化學或電化學的作用，使工件表面粗糙度降低，以獲得光亮、平整表面的加工方法。是利用拋光工具和磨料顆粒或其他拋光介質對工件表面進行的修飾加工。

檸檬采摘下來，需要清洗拋光后，才可以往市場銷售。

現有的檸檬清洗拋光方式存在清洗不徹底、拋光效果差、操作繁瑣的缺點，因此亟需研發一種清洗徹底、拋光效果好、操作簡單的水果分選用檸檬清洗拋光裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服現有的檸檬清洗拋光方式存在清洗不徹底、拋光效果差、操作繁瑣的缺點，本實用新型要解決的技術問題是提供一種清洗徹底、拋光效果好、操作簡單的水果分選用檸檬清洗拋光裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種水果分選用檸檬清洗拋光裝置，包括有缸體、底板、廢水框、收集框、濾框、第一固定桿、第一連接桿、第一活塞、第二固定桿、第一電控閥、進料斗、第一折形板、第一毛刷、第二活塞、第二連接桿、氣缸、第三固定桿、第三連接桿、第三活塞、固定環、進水管、第二電控閥、第二毛刷和第二折形板，底板頂部從左到右依次設有缸體、廢水框和收集框，缸體內底部設有第二活塞，第二活塞與缸體配合，第二活塞頂部設有第二連接桿，第二連接桿穿過缸體，第二連接桿頂部連接有第三固定桿，第三固定桿右側設有第二折形板，第二折形板右側設有第二毛刷，第二折形板底部設有濾框，缸體外右側設有氣缸，氣缸頂部設有第三連接桿，第三連接桿穿過缸體，第三連接桿頂部連接有第三活塞，第三活塞與缸體配合，缸體內頂部設有第一活塞，第一活塞與缸體配合，第一活塞底部連接有第一連接桿，第一連接桿桿穿過缸體，第一連接桿左側底部設有第一固定桿，第一固定桿左側設有第一折形板，第一折形板左側設有第一毛刷，缸體外左側設有第二固定桿，第二固定桿左側設有進料斗，進料斗位于第一折形板和第二折形板的正上方，進料斗上設有第一電控閥，缸體外頂部設有固定環，固定環內設有進水管，進水管上設有第二電控閥。

優選地，還包括有風機，第一固定桿底部設有風機。

優選地，還包括有激振器，濾框底部設有激振器。

優選地，還包括有緩沖帶，收集框內設有緩沖帶。

優選地，底板的厚度為3厘米。

優選地，缸體的材質為鐵。

優選地，濾框材質為不銹鋼。

工作原理：當人們需要對檸檬進行清洗拋光時，打開第一電控閥，將檸檬倒入進料斗內，同時打開第二電控閥，水管通水，缸體內充滿有聯通的液體，同時啟動氣缸交替伸長和縮短，帶動第一活塞上下移動，帶動第一連接桿上下移動，帶動第一固定桿上下移動，帶動第一折形板上下移動，帶動第一毛刷上下移動，同時帶動第二活塞上下移動，帶動第二連接桿上下移動，帶動第三固定桿上下移動，帶動第二折形板上下移動，帶動第二毛刷上下移動，從而對檸檬進行清洗拋光，當清洗拋光后的檸檬落到濾框上，濾框過濾廢水，廢水落到廢水框內，檸檬落到收集框內，當檸檬清洗拋光完后，且第一折形板和第二折形板復位后，關閉第二電控閥、第一電控閥和氣缸。

因?yàn)檫€包括有風機，第一固定桿底部設有風機，所以當檸檬經過濾框時，啟動風機，風機將檸檬吹干，當檸檬吹干完，關閉風機。

因?yàn)檫€包括有激振器，濾框底部設有激振器，所以當檸檬經過濾框時，啟動激振器，激振器帶動濾框振動，從而利于檸檬落到收集框內，當落完，關閉激振器。

因?yàn)檫€包括有緩沖帶，收集框內設有緩沖帶，所以當檸檬落到收集框內時，緩沖帶起到緩沖作用，從而保護檸檬。

因?yàn)榈装宓暮穸葹?厘米，所以底板的承重能力強，穩固性好。

因?yàn)楦左w材質為鐵，所以鑄鐵的缸體強度高，耐腐蝕，材料成本低廉。

因?yàn)闉V框材質為不銹鋼，所以不銹鋼材質的濾框不易生銹，可以延長使用壽命。

(3)有益效果

本實用新型達到了清洗徹底、拋光效果好、操作簡單的效果，檸檬清洗拋光的效率提高，利于減少企業的成本，檸檬清洗干凈，其賣相會變好，利于提高銷售率，提高市場競爭力，為企業帶來利潤。

附圖說明

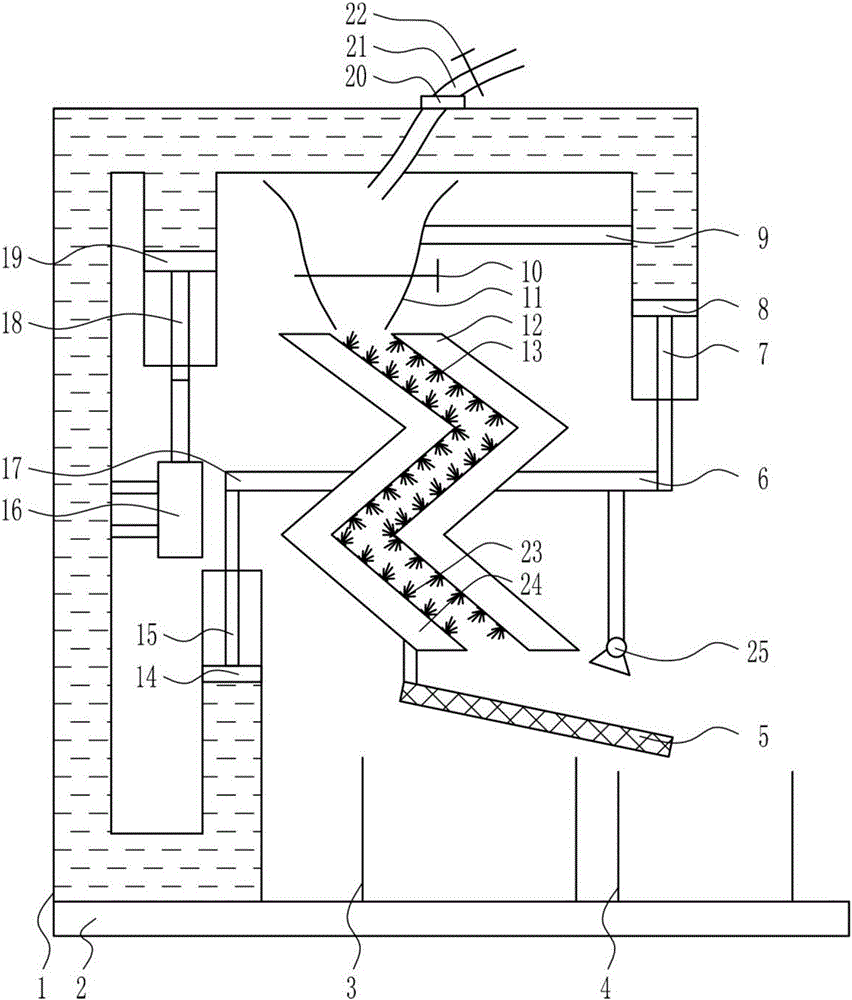

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

圖3為本實用新型的第三種主視結構示意圖。

圖4為本實用新型的第四種主視結構示意圖。

附圖中的標記為：1-缸體，2-底板，3-廢水框，4-收集框，5-濾框，6-第一固定桿，7-第一連接桿，8-第一活塞，9-第二固定桿，10-第一電控閥，11-進料斗，12-第一折形板，13-第一毛刷，14-第二活塞，15-第二連接桿，16-氣缸，17-第三固定桿，18-第三連接桿，19-第三活塞，20-固定環，21-進水管，22-第二電控閥，23-第二毛刷，24-第二折形板，25-風機，26-激振器，27-緩沖帶。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種水果分選用檸檬清洗拋光裝置，如圖1-4所示，包括有缸體1、底板2、廢水框3、收集框4、濾框5、第一固定桿6、第一連接桿7、第一活塞8、第二固定桿9、第一電控閥10、進料斗11、第一折形板12、第一毛刷13、第二活塞14、第二連接桿15、氣缸16、第三固定桿17、第三連接桿18、第三活塞19、固定環20、進水管21、第二電控閥22、第二毛刷23和第二折形板24，底板2頂部從左到右依次設有缸體1、廢水框3和收集框4，缸體1內底部設有第二活塞14，第二活塞14與缸體1配合，第二活塞14頂部設有第二連接桿15，第二連接桿15穿過缸體1，第二連接桿15頂部連接有第三固定桿17，第三固定桿17右側設有第二折形板24，第二折形板24右側設有第二毛刷23，第二折形板24底部設有濾框5，缸體1外右側設有氣缸16，氣缸16頂部設有第三連接桿18，第三連接桿18穿過缸體1，第三連接桿18頂部連接有第三活塞19，第三活塞19與缸體1配合，缸體1內頂部設有第一活塞8，第一活塞8與缸體1配合，第一活塞8底部連接有第一連接桿7，第一連接桿7桿穿過缸體1，第一連接桿7左側底部設有第一固定桿6，第一固定桿6左側設有第一折形板12，第一折形板12左側設有第一毛刷13，缸體1外左側設有第二固定桿9，第二固定桿9左側設有進料斗11，進料斗11位于第一折形板12和第二折形板24的正上方，進料斗11上設有第一電控閥10，缸體1外頂部設有固定環20，固定環20內設有進水管21，進水管21上設有第二電控閥22。

還包括有風機25，第一固定桿6底部設有風機25。

還包括有激振器26，濾框5底部設有激振器26。

還包括有緩沖帶27，收集框4內設有緩沖帶27。

底板2的厚度為3厘米。

缸體1的材質為鐵。

濾框5材質為不銹鋼。

工作原理：當人們需要對檸檬進行清洗拋光時，打開第一電控閥10，將檸檬倒入進料斗11內，同時打開第二電控閥22，水管通水，缸體1內充滿有聯通的液體，同時啟動氣缸16交替伸長和縮短，帶動第一活塞8上下移動，帶動第一連接桿7上下移動，帶動第一固定桿6上下移動，帶動第一折形板12上下移動，帶動第一毛刷13上下移動，同時帶動第二活塞14上下移動，帶動第二連接桿15上下移動，帶動第三固定桿17上下移動，帶動第二折形板24上下移動，帶動第二毛刷23上下移動，從而對檸檬進行清洗拋光，當清洗拋光后的檸檬落到濾框5上，濾框5過濾廢水，廢水落到廢水框3內，檸檬落到收集框4內，當檸檬清洗拋光完后，且第一折形板12和第二折形板24復位后，關閉第二電控閥22、第一電控閥10和氣缸16。

因?yàn)檫€包括有風機25，第一固定桿6底部設有風機25，所以當檸檬經過濾框5時，啟動風機25，風機25將檸檬吹干，當檸檬吹干完，關閉風機25。

因?yàn)檫€包括有激振器26，濾框5底部設有激振器26，所以當檸檬經過濾框5時，啟動激振器26，激振器26帶動濾框5振動，從而利于檸檬落到收集框4內，當落完，關閉激振器26。

因?yàn)檫€包括有緩沖帶27，收集框4內設有緩沖帶27，所以當檸檬落到收集框4內時，緩沖帶27起到緩沖作用，從而保護檸檬。

因?yàn)榈装?的厚度為3厘米，所以底板2的承重能力強，穩固性好。

因?yàn)楦左w1材質為鐵，所以鑄鐵的缸體1強度高，耐腐蝕，材料成本低廉。因?yàn)闉V框5材質為不銹鋼，所以不銹鋼材質的濾框5不易生銹，可以延長使用壽命。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
