本發明涉及豬肉罐頭加工，具體為一種用于豬肉罐頭加工用殺菌裝置。

背景技術：

1、國內消費市場正在逐漸起步，隨著居民生活水平的提高，出行、旅游不斷增加，食品消費觀念和方式正在悄然改變，很多家庭從廚房中解放出來，減少油煙污染，減輕家務勞動，罐頭食品正以其方便、衛生、易儲存的特點，適應了人們的日常需要，日益受到人們的歡迎，罐頭分為很多種類，比如豬肉罐頭、帶魚罐頭、黃桃罐頭等，在豬肉罐頭進行加工時則需要對其進行殺菌消毒。

2、然而現有的豬肉罐頭在加工消毒中存在一些問題，現有的豬肉罐頭在加工消毒過程中不便于對多個罐頭一同高溫殺菌，將會降低豬肉罐頭的殺菌效果，在對豬肉罐頭高溫殺菌結束后，常需要人工或者機械對豬肉罐頭進行單一的拿取取出，將會增加工作的繁瑣性，還容易造成豬肉罐頭在剛結束高溫殺菌后再次結束到細菌，在對豬肉罐頭高溫殺菌時會產生大量的水蒸氣，現有技術中不便于對大量的水蒸氣進行收集回收使用，可能會造成水蒸氣充滿室內中，影響后續的裝置使用。

技術實現思路

1、針對現有技術存在的上述缺點，本發明的目的是提供一種用于豬肉罐頭加工用殺菌裝置，實現方便對多個豬肉罐頭一同進行高溫殺菌，又方便對高溫殺菌后的豬肉罐頭全部取出，在水蒸氣出現時，當水蒸氣形成水滴后，對水滴進行清刮收集，從而節省水資源。

2、為實現上述目的，本發明提供如下技術方案：一種用于豬肉罐頭加工用殺菌裝置，包括底座，所述底座頂部貼合設有殺菌設備，所述底座左右兩側均固定連接有固定板，所述固定板頂部均固定連接有氣缸，所述氣缸頂端均固定連接有連接板，所述連接板一側固定連接在殺菌設備外側邊緣，所述殺菌設備內腔底部開設有環形槽，所述殺菌設備頂部中心處設有電機，所述電機動力輸出軸固定連接有傳動桿，所述傳動桿底端插接在殺菌設備內腔底部，所述傳動桿外側邊緣固定連接有四個轉動板，所述傳動桿外側邊緣靠近頂部處套設有活動盤，所述活動盤頂部靠近外側邊緣固定連接有四個l形板，所述l形板遠離活動盤的一側位于殺菌設備頂部，所述l形板頂部均開設有第一螺紋孔，所述殺菌設備頂部開設有四個第二螺紋孔，相鄰的所述第一螺紋孔和第二螺紋孔內腔共同螺紋連接有螺栓，所述殺菌設備內腔設有收納機構，所述殺菌設備頂部設有清刮機構。

3、優選的，所述收納機構包括四個滑塊，四個所述滑塊共同活動連接在環形槽內腔，所述滑塊頂部均固定連接有扇形框，所述扇形槽內設有底板，所述底板頂部若干個承重板，所述承重板上開設有若干個通孔，所述底板頂部靠近四角處均固定連接有豎桿，所述豎桿頂端貫穿相鄰的承重板，并與其固定連接，相鄰的四個所述豎桿頂端共同固定連接有頂板，相鄰的兩個所述扇形框之間均共同固定連接有弧形桿。

4、優選的，所述清刮機構包括四個活動框，所述活動盤頂部開設有若干個出氣孔，所述活動框分別位于相鄰的出氣孔頂部，所述活動框底部與活動盤頂部相互貼合，所述活動框頂部均為傾斜設置，所述活動框頂部均固定連接有電動伸縮桿，所述活動框靠近電機的一側頂部處均開設有連接孔，所述電動伸縮桿一端貫穿相鄰的連接孔，并延伸至活動框內腔，所述電動伸縮桿一端均固定連接有刮板，所述刮板頂部與相鄰的活動框內腔頂部相互貼合，所述刮板遠離電機的一側靠近底部處均固定連接有收集框，所述收集框左側均開設有斜孔，所述收集框內腔左側均設有密封擺動板，所述密封擺動板頂部均設有兩個合頁，所述密封擺動板通過合頁與收集框內腔左側活動連接，所述活動框遠離電機的一側靠近頂部處均開設有限位孔，所述限位孔內腔均固定連接有斜管，所述斜管外側邊緣均套設有軟管，所述殺菌設備頂部開設有四個t型槽，所述t型槽內均活動連接有t型板，所述t型板遠離殺菌設備的一側均固定連接有收納框，所述收納框頂部均開設有貫通孔，所述管通孔內均固定連接有固定管，所述軟管遠離活動框的一端位于相鄰的固定管內腔，所述固定管與收納框內腔為相互貫通設置。

5、優選的，所述活動盤頂部均開設有四個扇形槽，所述扇形槽內均設有扇形板，四個所述扇形板頂部共同固定連接有四頭限位桿。

6、優選的，所述扇形板頂部均開設有兩個第五螺紋孔，所述頂板頂部均開設有第六螺紋孔，相鄰的所述第五螺紋孔和第六螺紋孔內共同螺紋連接有連接螺紋桿。

7、優選的，所述活動框靠近傳動桿的一側底部處均固定連接有限位板，所述限位板上均開設有第三螺紋孔，所述活動盤頂部開設有四個第四螺紋孔，相鄰的所述第三螺紋孔和第四螺紋孔內腔共同螺紋連接有限位螺紋桿。

8、優選的，所述收納框底部均開設有出料孔，所述出料孔內固定連接有出料管，所述出料管上設有調節閥。

9、與現有技術相比，本發明的有益效果是：

10、本發明通過電機、承重板、扇形板、扇形框等結構之間的相互配合，可實現將擺放有豬肉罐頭的承重板放置在殺菌設備內部，底板進入到相鄰的扇形框中，扇形板進入到相鄰的扇形槽中，取出連接螺紋桿，并啟動電機，電機通過轉動板帶動承重板進行轉動，殺菌設備持續性對承重板上的豬肉罐頭進行高溫殺菌，在高溫殺菌結束后，電機通過轉動板控制頂板移動到相鄰的扇形板底部，再次將連接螺紋桿轉動至扇形板和頂板處，向上移動四頭限位桿，便能對殺菌后的豬肉罐頭一同取出；

11、通過活動框、收納框、t型塊、刮板等結構之間的相互配合，可實現殺菌設備在對豬肉罐頭進行高溫殺菌時產生的水蒸氣將通過出氣孔進入到活動框內部，水蒸氣將逐漸接觸到活動框內腔頂部，在活動框內腔頂部長時間接觸到水蒸氣后，將會凝聚成水珠，電動伸縮桿帶動刮板進行移動，刮板對水珠進行清刮，并落入到收集框內部，當收集框一側接觸到斜管后，斜管頂起密封擺動板，收集框內部的水將通過斜管進入到軟管，并最終進入到收納框中，當收納框內部的水積攢較多后，將收納框取出便能對其內部的水進行后續的使用操作。

技術特征：

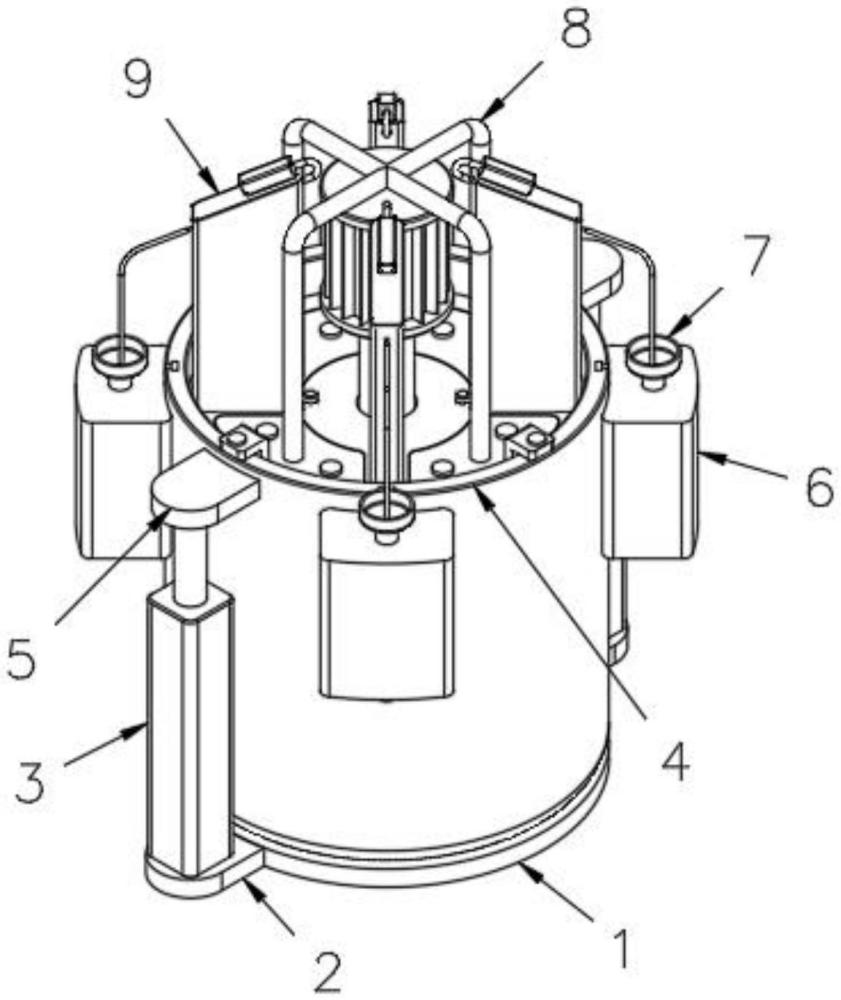

1.一種用于豬肉罐頭加工用殺菌裝置，包括底座(1)，其特征在于：所述底座(1)頂部貼合設有殺菌設備(4)，所述底座(1)左右兩側均固定連接有固定板(2)，所述固定板(2)頂部均固定連接有氣缸(3)，所述氣缸(3)頂端均固定連接有連接板(5)，所述連接板(5)一側固定連接在殺菌設備(4)外側邊緣，所述殺菌設備(4)內腔底部開設有環形槽，所述殺菌設備(4)頂部中心處設有電機(26)，所述電機(26)動力輸出軸固定連接有傳動桿(27)，所述傳動桿(27)底端插接在殺菌設備(4)內腔底部，所述傳動桿(27)外側邊緣固定連接有四個轉動板(28)，所述傳動桿(27)外側邊緣靠近頂部處套設有活動盤(21)，所述活動盤(21)頂部靠近外側邊緣固定連接有四個l形板(22)，所述l形板(22)遠離活動盤(21)的一側位于殺菌設備(4)頂部，所述殺菌設備(4)內腔設有收納機構，所述殺菌設備(4)頂部設有清刮機構。

2.根據權利要求1所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述收納機構包括四個滑塊(15)，四個所述滑塊(15)共同活動連接在環形槽內腔，所述滑塊(15)頂部均固定連接有扇形框(13)，所述扇形槽內設有底板(10)，所述底板(10)頂部若干個承重板(11)，所述承重板(11)上開設有若干個通孔，所述底板(10)頂部靠近四角處均固定連接有豎桿(12)，所述豎桿(12)頂端貫穿相鄰的承重板(11)，并與其固定連接，相鄰的四個所述豎桿(12)頂端共同固定連接有頂板(19)，相鄰的兩個所述扇形框(13)之間均共同固定連接有弧形桿(14)。

3.根據權利要求1所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述清刮機構包括四個活動框(9)，所述活動盤(21)頂部開設有若干個出氣孔，所述活動框(9)分別位于相鄰的出氣孔頂部，所述活動框(9)頂部均固定連接有電動伸縮桿(16)，所述活動框(9)靠近電機(26)的一側頂部處均開設有連接孔，所述電動伸縮桿(16)一端貫穿相鄰的連接孔，并延伸至活動框(9)內腔，所述電動伸縮桿(16)一端均固定連接有刮板(32)，所述刮板(32)頂部與相鄰的活動框(9)內腔頂部相互貼合，所述刮板(32)遠離電機(26)的一側靠近底部處均固定連接有收集框(33)，所述收集框(33)左側均開設有斜孔，所述收集框(33)內腔左側均設有密封擺動板(31)，所述密封擺動板(31)頂部均設有兩個合頁，所述密封擺動板(31)通過合頁與收集框(33)內腔左側活動連接，所述活動框(9)遠離電機(26)的一側靠近頂部處均開設有限位孔，所述限位孔內腔均固定連接有斜管(34)，所述斜管(34)外側邊緣均套設有軟管(17)，所述殺菌設備(4)頂部開設有四個t型槽，所述t型槽內均活動連接有t型板(18)，所述t型板(18)遠離殺菌設備(4)的一側均固定連接有收納框(6)，所述收納框(6)頂部均開設有貫通孔，所述管通孔內均固定連接有固定管(7)。

4.根據權利要求2所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述活動盤(21)頂部均開設有四個扇形槽，所述扇形槽內均設有扇形板(25)，四個所述扇形板(25)頂部共同固定連接有四頭限位桿(8)。

5.根據權利要求4所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述扇形板(25)頂部均開設有兩個第五螺紋孔，所述頂板(19)頂部均開設有第六螺紋孔，相鄰的所述第五螺紋孔和第六螺紋孔內共同螺紋連接有連接螺紋桿(24)。

6.根據權利要求3所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述活動框(9)靠近傳動桿(27)的一側底部處均固定連接有限位板(29)，所述限位板(29)上均開設有第三螺紋孔，所述活動盤(21)頂部開設有四個第四螺紋孔，相鄰的所述第三螺紋孔和第四螺紋孔內腔共同螺紋連接有限位螺紋桿(30)。

7.根據權利要求3所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述收納框(6)底部均開設有出料孔，所述出料孔內固定連接有出料管(20)，所述出料管(20)上設有調節閥。

8.根據權利要求1所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述l形板(22)頂部均開設有第一螺紋孔，所述殺菌設備(4)頂部開設有四個第二螺紋孔，相鄰的所述第一螺紋孔和第二螺紋孔內腔共同螺紋連接有螺栓(23)。

9.根據權利要求3所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述活動框(9)底部與活動盤(21)頂部相互貼合，所述活動框(9)頂部均為傾斜設置。

10.根據權利要求1所述的一種用于豬肉罐頭加工用殺菌裝置，其特征在于：所述軟管(17)遠離活動框(9)的一端位于相鄰的固定管(7)內腔，所述固定管(7)與收納框(6)內腔為相互貫通設置。

技術總結
本發明公開了一種用于豬肉罐頭加工用殺菌裝置，包括底座，所述底座頂部貼合設有殺菌設備，所述底座左右兩側均固定連接有固定板，所述固定板頂部均固定連接有氣缸，通過電機、承重板、扇形板、扇形框等結構之間的相互配合，可實現將擺放有豬肉罐頭的承重板放置在殺菌設備內部，底板進入到相鄰的扇形框中，扇形板進入到相鄰的扇形槽中，取出連接螺紋桿，并啟動電機，電機通過轉動板帶動承重板進行轉動，殺菌設備持續性對承重板上的豬肉罐頭進行高溫殺菌，在高溫殺菌結束后，電機通過轉動板控制頂板移動到相鄰的扇形板底部，再次將連接螺紋桿轉動至扇形板和頂板處，向上移動四頭限位桿，便能對殺菌后的豬肉罐頭一同取出。

技術研發人員：謝茂崇,謝易君,楊書
受保護的技術使用者：廣西富興食品有限公司
技術研發日：
技術公布日：2025/4/24
