本技術涉及茶葉揉捻，更具體地說，涉及一種茶葉加工用揉捻裝置。

背景技術：

1、茶葉呈長圓形或橢圓形，先端鈍或尖銳，基部楔形，上面發亮，下面無毛或初時有柔毛，邊緣有鋸齒，葉柄無毛，花白色，花瓣闊卵形；萼片闊卵形至圓形；花期10月至翌年2月。揉捻，是茶葉制作工序之一，通過揉捻形成其緊結彎曲的外形，并對內質改善也有所影響。揉捻可以卷緊茶條，縮小體積，為炒干成條打好基礎，適當破壞葉組織、物質轉變，一般需要進行多次揉捻，以便縮小體型，便于包裝，傳統茶葉揉捻加工耗時費力，且加工效率低，不利于提高產量。

2、針對上述問題，關于傳統的揉捻裝置存在效率低的技術問題而言，經過大量的檢索，查詢到專利號為202220372443.3的一種茶葉加工用揉捻裝置，屬于茶葉揉捻技術領域，包括茶葉放置槽座、喇叭罩、氣缸、環塊、圓柱、半球面橡膠片、半球塊和銜接滑塊。該申請結構合理，運行氣缸處伸縮交替往復運行狀態，能夠將圓柱上下移動，同時在氣缸的推桿端與圓柱頂端轉動連接及側轉導槽與銜接滑塊滑動銜接作用下，能夠使圓柱在局限范圍內轉動，實現揉捻茶葉的結構功能，同時在半球塊表面設置鼓起的半球面橡膠片，減少對茶葉完整破損的程度，但是該專利所提供的技術方案存在以下問題：

3、裝置通過門蓋對茶葉進行投放以及取出，取出時需要工作人員從裝置內取出，人工取出的過程較為麻煩，且效率較低，進而會影響裝置對茶葉的加工效率，茶葉在揉捻完成后會有碎渣產生，裝置不能對碎渣進行過濾，進而碎渣容易與茶葉混在一起，會影響茶葉的質量。

4、本實用新型可以使得裝置在使用時更加靈活，進一步的提高茶葉的質量的作用。

技術實現思路

1、本實用新型旨在于解決上述背景技術提出的技術問題，提供一種茶葉加工用揉捻裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種茶葉加工用揉捻裝置，包括：主體，主體上端設置有揉捻組，主體一側嵌入設置有抽板，主體內部設置有過篩板；揉捻組包括電機、轉桿與揉捻塊，主體內部設置有揉捻板，主體上端開設有進茶口，主體底部設置有支架，轉桿與揉捻塊均位于主體內部。

3、進一步的優選方案：主體一側開設有觀察口，且觀察口覆蓋有玻璃，主體進茶口內部設置有活塞，且活塞與進茶口之間為活動連接。

4、進一步的優選方案：揉捻板開設有出茶口，過篩板上端設置有密封塊，且密封塊可嵌入出茶口內部。

5、進一步的優選方案：過篩板底部設置有液壓桿，液壓桿底部與主體內壁底端連接，液壓桿與過篩板之間為活動連接。

6、進一步的優選方案：過篩板下方設置有收納盒，收納盒一側通過連接桿與抽板連接，過篩板底部嵌入收納盒頂端，過篩板與收納盒之間為活動連接。

7、進一步的優選方案：收納盒位于液壓桿內側，抽板與主體之間為活動連接。

8、進一步的優選方案：揉捻塊位于揉捻板上端。

9、有益效果：

10、1.通過設置有活塞，利用活塞對進茶口進行遮擋，防止熱量流失，同時有效地防止外部雜質進入主體的內部，一定程度上減低了雜質對茶葉質量的影響，茶葉在揉捻時，工作人員可以通過觀察口對茶葉進行觀察，能夠及時調整裝置，使得茶葉在揉捻時更加穩定，進而有效地提高裝置揉捻茶葉的質量；

11、2.通過設置有過篩板，當茶葉揉捻完成后，通過液壓桿帶動密封塊向下運動，進而使得密封塊與出茶口進行分離，茶葉通過重力影響掉落在過篩板的上端，進而對茶葉進行過濾，對茶渣進行過濾，使得茶葉與碎渣進行分離，進而有效地提高茶葉的質量；

12、3.通過設置有收集盒，茶葉進行過濾時，碎渣通過過篩板的過濾孔進行過濾，茶葉的碎渣直接通過過篩板的漏孔直接掉入收納盒的內部，利用收納盒對茶葉的碎渣進行集中處理，進而使得工作人員在處理碎渣時更加便捷，當過篩完成后，拉動抽板，抽板在移動的同時帶動過篩班與收納盒同步從主體的內部移出，在把過篩板從收納盒的上端拔出，對過篩后的茶葉進行集中處理，使得工作人員在清理茶葉時更加便捷，進而一定程度上提高了工作人員的工作效率；

13、4.綜上，該種茶葉加工用揉捻裝置裝置，通過設置有過篩板與收納盒等結構，當茶葉揉捻完成后，通過液壓桿帶動密封塊向下運動，進而使得密封塊與出茶口進行分離，茶葉通過重力影響掉落在過篩板的上端，碎渣通過過篩板的過濾孔進行過濾，進而有效地提高茶葉的質量，茶葉的碎渣直接通過過篩板的漏孔直接掉入收納盒的內部，利用收納盒對茶葉的碎渣進行集中處理，拉動抽板，抽板在移動的同時帶動過篩班與收納盒同步從主體的內部移出，把過篩板從收納盒的上端拔出，分別對茶葉以及茶渣進行處理，使得工作人員在收集茶葉時更加便捷，進而一定程度上提高了工作人員的工作效率。

技術特征：

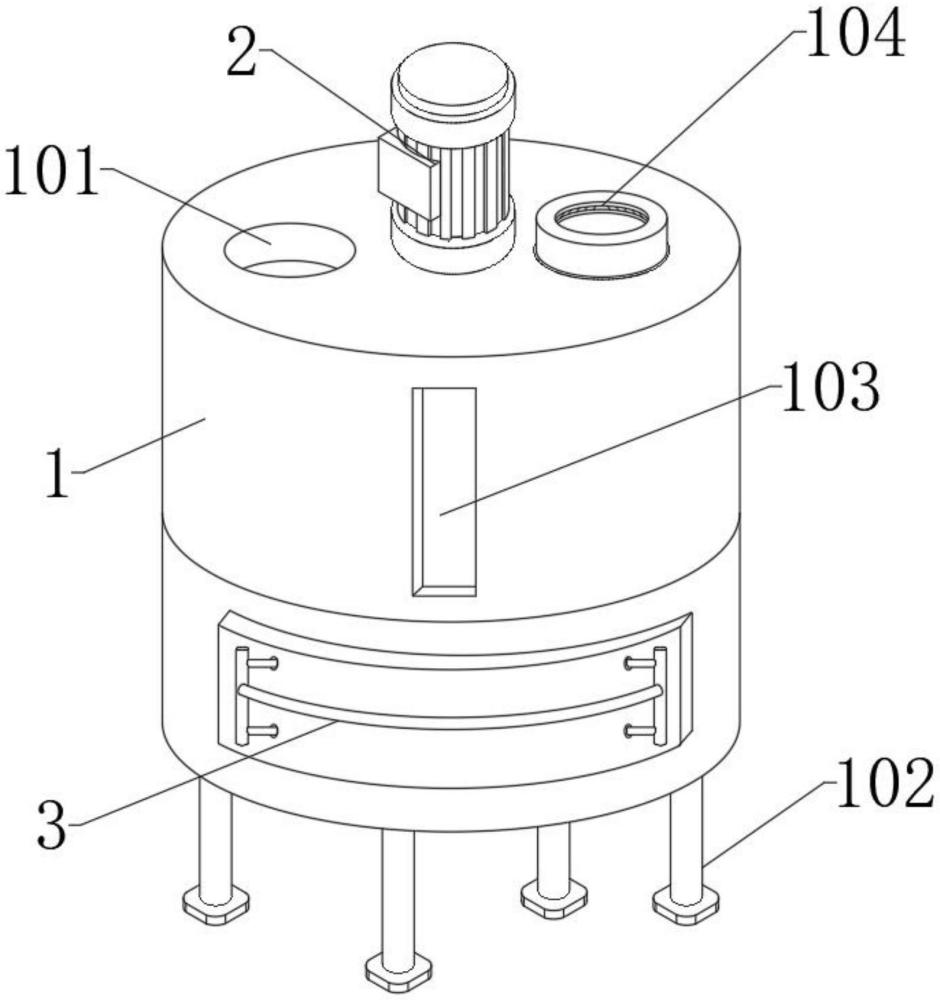

1.一種茶葉加工用揉捻裝置，包括：主體(1)，其特征在于：所述主體(1)上端設置有揉捻組(2)，所述主體(1)一側嵌入設置有抽板(3)，所述主體(1)內部設置有過篩板(4)；

2.根據權利要求1所述的一種茶葉加工用揉捻裝置，其特征在于：所述主體(1)一側開設有觀察口(103)，且觀察口(103)覆蓋有玻璃，所述主體(1)所述進茶口(101)內部設置有活塞(104)，且活塞(104)與進茶口(101)之間為活動連接。

3.根據權利要求1所述的一種茶葉加工用揉捻裝置，其特征在于：所述揉捻板(105)開設有出茶口(106)，所述過篩板(4)上端設置有密封塊(401)，且密封塊(401)可嵌入出茶口(106)內部。

4.根據權利要求1所述的一種茶葉加工用揉捻裝置，其特征在于：所述過篩板(4)底部設置有液壓桿(402)，所述液壓桿(402)底部與主體(1)內壁底端連接，所述液壓桿(402)與過篩板(4)之間為活動連接。

5.根據權利要求4所述的一種茶葉加工用揉捻裝置，其特征在于：所述過篩板(4)下方設置有收納盒(403)，所述收納盒(403)一側通過連接桿與抽板(3)連接，所述過篩板(4)底部嵌入收納盒(403)頂端，所述過篩板(4)與收納盒(403)之間為活動連接。

6.根據權利要求5所述的一種茶葉加工用揉捻裝置，其特征在于：所述收納盒(403)位于液壓桿(402)內側，所述抽板(3)與主體(1)之間為活動連接。

7.根據權利要求5所述的一種茶葉加工用揉捻裝置，其特征在于：所述揉捻塊(203)位于揉捻板(105)上端。

技術總結
本技術提供了一種茶葉加工用揉捻裝置，包括：主體，主體上端設置有揉捻組，主體一側嵌入設置有抽板，主體內部設置有過篩板。該種茶葉加工用揉捻裝置，通過設置有過篩板與收納盒等結構，當茶葉揉捻完成后，通過液壓桿帶動密封塊向下運動，進而使得密封塊與出茶口進行分離，茶葉通過重力影響掉落在過篩板的上端，碎渣通過過篩板的過濾孔進行過濾，進而有效地提高茶葉的質量，茶葉的碎渣直接通過過篩板的漏孔直接掉入收納盒的內部，利用收納盒對茶葉的碎渣進行集中處理，拉動抽板，抽板在移動的同時帶動過篩班與收納盒同步從主體的內部移出，分別對茶葉以及茶渣進行處理，進而一定程度上提高了工作人員的工作效率。

技術研發人員：張皓昇,羅彩嬌,張學鋒
受保護的技術使用者：英德市三圣紅茶業有限公司
技術研發日：20240715
技術公布日：2025/4/28
