本技術屬于豆?jié){生產裝置，具體是一種豆?jié){生產加工的磨漿裝置。

背景技術：

1、豆?jié){是我國傳統飲品，最早的豆?jié){為西漢淮南王劉安制作，將大豆用水泡漲后磨碎、過濾、煮沸而成。

2、現階段操作人員在對豆?jié){進行生產加工的時候，經常會使用到相關的磨漿裝置，豆?jié){的原料一般是黃豆，操作人員在將黃豆經過浸泡之后需使用到磨盤對黃豆進行研磨，但是當磨盤在研磨時會產生一些的豆渣，而這些豆渣由于體積小所以很難被研磨充分，如果不進行及時的過濾豆渣就會影響后續的口感，同時也會使得購買人員的口感體驗下降，因此需要對其進行改進。

技術實現思路

1、本實用新型的目的是針對以上問題，本實用新型提供了一種豆?jié){生產加工的磨漿裝置，具有快速過濾豆渣的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種豆?jié){生產加工的磨漿裝置，包括固定板，所述固定板內側的頂部固定安裝有外殼，所述外殼底部的后端固定安裝有斜板，所述固定板的正面固定安裝有過濾板，所述過濾板的頂部固定安裝有安裝板，所述安裝板的內側活動連接有擠壓板，所述過濾板的頂部開設有過濾孔，所述安裝板頂部的左側固定安裝有矩形板，所述矩形板的左側固定安裝有氣壓缸，所述氣壓缸的另一端延伸至矩形板的右側，所述氣壓缸的右側固定安裝有活動塊，所述活動塊的底部鉸接有轉動板，所述轉動板的另一端與擠壓板的頂部鉸接。

3、作為本實用新型優選的，所述外殼的頂部固定安裝有頂板，所述頂板的頂部固定安裝有電機。

4、作為本實用新型優選的，所述電機輸出軸的另一端固定套接有旋轉軸，所述旋轉軸的另一端延伸至頂板的底部。

5、作為本實用新型優選的，所述旋轉軸的底部固定安裝有研磨板，所述研磨板的外表面粗糙。

6、作為本實用新型優選的，所述固定板正面的左右兩側均固定安裝有限位板，所述限位板的內側活動連接有存放箱。

7、作為本實用新型優選的，所述存放箱的正面固定安裝有拉動板，所述拉動板的外表面光滑。

8、作為本實用新型優選的，所述安裝板的正面鉸接有卡板，所述卡板的背面與存放箱的正面活動連接，所述卡板的正面固定安裝有固定塊。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置擠壓板、過濾孔、氣壓缸、活動塊和轉動板，操作人員首先啟動氣壓缸，氣壓缸的運行將會使得活動塊向右側移動，此時活動塊將使得轉動板旋轉擠壓擠壓板，這時擠壓板將在安裝板的限位下向下移動，此時擠壓板將配合過濾板和過濾孔對豆渣進行過濾操作，這時過濾出來的豆渣將自動留在過濾板的頂部，此時就起到了快速過濾的目的。

11、2、本實用新型通過設置限位板、存放箱、拉動板、卡板和固定塊，由于存放箱的設計，過濾下來的豆?jié){將自動落至存放箱的內部進行存放，當存放箱內部的豆?jié){存滿時，這時撥動固定塊，固定塊將使得卡板進行轉動并離開存放箱的正面，此時存放箱的固定效果將被解除，這時操作人員拉動拉動板，拉動板將帶著存放箱在限位板的限位下向前移動，此時存放箱將離開限位板的內側，這時就起到了快速卸下存放箱效果。

技術特征：

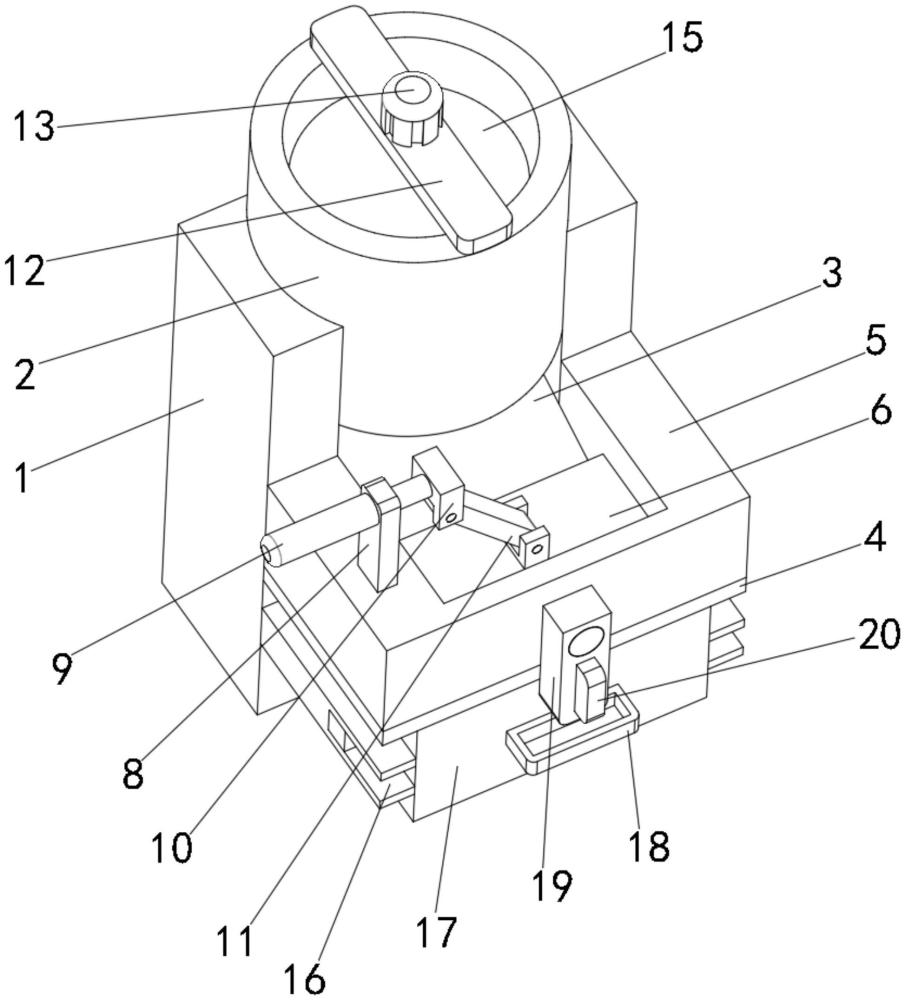

1.一種豆?jié){生產加工的磨漿裝置，包括固定板(1)，其特征在于：所述固定板(1)內側的頂部固定安裝有外殼(2)，所述外殼(2)底部的后端固定安裝有斜板(3)，所述固定板(1)的正面固定安裝有過濾板(4)，所述過濾板(4)的頂部固定安裝有安裝板(5)，所述安裝板(5)的內側活動連接有擠壓板(6)，所述過濾板(4)的頂部開設有過濾孔(7)，所述安裝板(5)頂部的左側固定安裝有矩形板(8)，所述矩形板(8)的左側固定安裝有氣壓缸(9)，所述氣壓缸(9)的另一端延伸至矩形板(8)的右側，所述氣壓缸(9)的右側固定安裝有活動塊(10)，所述活動塊(10)的底部鉸接有轉動板(11)，所述轉動板(11)的另一端與擠壓板(6)的頂部鉸接。

2.根據權利要求1所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：所述外殼(2)的頂部固定安裝有頂板(12)，所述頂板(12)的頂部固定安裝有電機(13)。

3.根據權利要求2所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：所述電機(13)輸出軸的另一端固定套接有旋轉軸(14)，所述旋轉軸(14)的另一端延伸至頂板(12)的底部。

4.根據權利要求3所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：所述旋轉軸(14)的底部固定安裝有研磨板(15)，所述研磨板(15)的外表面粗糙。

5.根據權利要求1所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：所述固定板(1)正面的左右兩側均固定安裝有限位板(16)，所述限位板(16)的內側活動連接有存放箱(17)。

6.根據權利要求5所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：所述存放箱(17)的正面固定安裝有拉動板(18)，所述拉動板(18)的外表面光滑。

7.根據權利要求1所述的一種豆?jié){生產加工的磨漿裝置，其特征在于：

技術總結
本技術屬于豆?jié){生產裝置技術領域，且公開了一種豆?jié){生產加工的磨漿裝置，包括固定板，所述固定板內側的頂部固定安裝有外殼，所述外殼底部的后端固定安裝有斜板，所述固定板的正面固定安裝有過濾板，所述過濾板的頂部固定安裝有安裝板。本技術通過設置擠壓板、過濾孔、氣壓缸、活動塊和轉動板，操作人員首先啟動氣壓缸，氣壓缸的運行將會使得活動塊向右側移動，此時活動塊將使得轉動板旋轉擠壓擠壓板，這時擠壓板將在安裝板的限位下向下移動，此時擠壓板將配合過濾板和過濾孔對豆渣進行過濾操作，這時過濾出來的豆渣將自動留在過濾板的頂部，此時就起到了快速過濾的目的。

技術研發人員：杜龍,王衛軍,王佳菲
受保護的技術使用者：上海天智綠色食品有限公司
技術研發日：20240716
技術公布日：2025/4/28
