本技術屬于豆漿生產裝置，具體是一種豆漿生產的殺菌消毒裝置。

背景技術：

1、豆漿是將大豆用水泡漲后磨碎、過濾、煮沸而成，含有豐富的植物蛋白和磷脂，還含有維生素b1、b2和煙酸，是一種老少皆宜的營養食品。

2、目前，操作人員在進行豆漿的生產工作時，通常會使用到對應的殺菌消毒裝置，而現有的豆漿殺菌消毒裝置在實際使用的過程中，通常會以紫外線燈照射的方式進行殺菌消毒工作，而紫外線燈在照射的過程中往往會出現豆漿內部照射不均勻的問題，導致豆漿殺菌消毒不充分，此時將會造成豆漿當中會產生微生物的殘留，使豆漿在儲存和銷售過程中容易變質，因此需要對其進行改進。

技術實現思路

1、本實用新型的目的是針對以上問題，本實用新型提供了一種豆漿生產的殺菌消毒裝置，具有提高裝置殺菌消毒效果的優點。

2、為實現上述目的，本實用新型提供如下技術方案：一種豆漿生產的殺菌消毒裝置，包括消毒箱，所述消毒箱的內部活動安裝有透光玻璃罐，所述透光玻璃罐的頂端活動套接有一號閥門，所述一號閥門的頂端貫穿消毒箱并延伸至消毒箱的外部，所述一號閥門底端的外表面與消毒箱頂端的內部固定套接，所述一號閥門的頂端固定連接有物料罐，所述透光玻璃罐頂端的外表面固定套接有位于一號閥門正下方的從動齒輪，所述消毒箱頂端的左側固定安裝有一號電機，所述一號電機輸出軸的另一端固定套接有旋轉軸，所述旋轉軸的另一端貫穿消毒箱并延伸至消毒箱的內部且固定套接有主動齒輪，所述主動齒輪的外表面與從動齒輪的外表面嚙合連接，所述透光玻璃罐的底端固定套接有二號閥門，所述二號閥門的底端貫穿消毒箱并延伸至消毒箱的外部。

3、作為本實用新型優選的，所述消毒箱的右側開設有長槽，所述消毒箱內腔的右側活動連接有紫外線燈，所述紫外線燈的右側固定安裝有移動塊，所述移動塊的右端穿過長槽并延伸至消毒箱的外部。

4、作為本實用新型優選的，所述消毒箱的右側固定安裝有空心塊，所述空心塊的右側固定連接有二號電機，所述二號電機輸出軸的另一端固定套接有轉動軸，所述轉動軸的另一端貫穿空心塊并延伸至空心塊的內部且固定套接有主動輪。

5、作為本實用新型優選的，所述消毒箱右側的底端活動安裝有位于空心塊內部的從動輪，所述從動輪通過傳送帶與主動輪傳動連接，所述傳送帶的正面與移動塊的背面固定連接。

6、作為本實用新型優選的，所述物料罐的頂端固定安裝有入料管，所述入料管頂端的左側鉸接有蓋板。

7、作為本實用新型優選的，所述蓋板的頂端固定連接有把手，所述把手的外表面粗糙。

8、作為本實用新型優選的，所述消毒箱底部的四個邊角處均固定安裝有支撐架，所述支撐架的數量為四個，四個所述支撐架的尺寸相同。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過設置從動齒輪、一號電機、旋轉軸和主動齒輪，當一號電機在運行時，將會使得旋轉軸帶動主動齒輪發生旋轉，此時主動齒輪的旋轉將會帶動從動齒輪和透光玻璃罐發生旋轉，使得透光玻璃罐內部的豆漿能夠更加均勻的接受紫外線照射并進行殺菌消毒，進而有效提高了裝置的殺菌消毒效果。

11、2、本實用新型通過設置二號電機、轉動軸、主動輪、從動輪和傳送帶，當二號電機在運行時，將會使得轉動軸帶動主動輪發生旋轉，此時主動輪將通過傳送帶帶動從動輪發生旋轉，這時傳送帶將帶動移動塊向下運動，進而帶動紫外線燈向下移動，從而使得紫外線燈的照射位置發生改變，進而提高了紫外線燈的照射范圍。

技術特征：

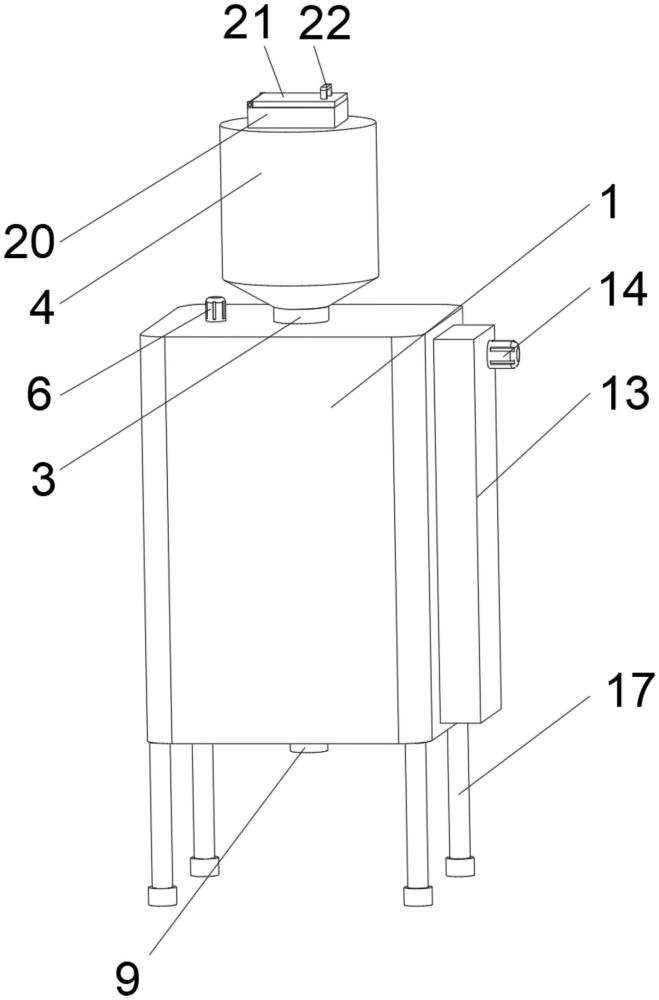

1.一種豆漿生產的殺菌消毒裝置，包括消毒箱(1)，其特征在于：所述消毒箱(1)的內部活動安裝有透光玻璃罐(2)，所述透光玻璃罐(2)的頂端活動套接有一號閥門(3)，所述一號閥門(3)的頂端貫穿消毒箱(1)并延伸至消毒箱(1)的外部，所述一號閥門(3)底端的外表面與消毒箱(1)頂端的內部固定套接，所述一號閥門(3)的頂端固定連接有物料罐(4)，所述透光玻璃罐(2)頂端的外表面固定套接有位于一號閥門(3)正下方的從動齒輪(5)，所述消毒箱(1)頂端的左側固定安裝有一號電機(6)，所述一號電機(6)輸出軸的另一端固定套接有旋轉軸(7)，所述旋轉軸(7)的另一端貫穿消毒箱(1)并延伸至消毒箱(1)的內部且固定套接有主動齒輪(8)，所述主動齒輪(8)的外表面與從動齒輪(5)的外表面嚙合連接，所述透光玻璃罐(2)的底端固定套接有二號閥門(9)，所述二號閥門(9)的底端貫穿消毒箱(1)并延伸至消毒箱(1)的外部。

2.根據權利要求1所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述消毒箱(1)的右側開設有長槽(11)，所述消毒箱(1)內腔的右側活動連接有紫外線燈(10)，所述紫外線燈(10)的右側固定安裝有移動塊(12)，所述移動塊(12)的右端穿過長槽(11)并延伸至消毒箱(1)的外部。

3.根據權利要求1所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述消毒箱(1)的右側固定安裝有空心塊(13)，所述空心塊(13)的右側固定連接有二號電機(14)，所述二號電機(14)輸出軸的另一端固定套接有轉動軸(15)，所述轉動軸(15)的另一端貫穿空心塊(13)并延伸至空心塊(13)的內部且固定套接有主動輪(16)。

4.根據權利要求1所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述消毒箱(1)右側的底端活動安裝有位于空心塊(13)內部的從動輪(18)，所述從動輪(18)通過傳送帶(19)與主動輪(16)傳動連接，所述傳送帶(19)的正面與移動塊(12)的背面固定連接。

5.根據權利要求1所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述物料罐(4)的頂端固定安裝有入料管(20)，所述入料管(20)頂端的左側鉸接有蓋板(21)。

6.根據權利要求5所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述蓋板(21)的頂端固定連接有把手(22)，所述把手(22)的外表面粗糙。

7.根據權利要求1所述的一種豆漿生產的殺菌消毒裝置，其特征在于：所述消毒箱(1)底部的四個邊角處均固定安裝有支撐架(17)，所述支撐架(17)的數量為四個，四個所述支撐架(17)的尺寸相同。

技術總結
本技術屬于豆漿生產裝置技術領域，且公開了一種豆漿生產的殺菌消毒裝置，包括消毒箱，所述消毒箱的內部活動安裝有透光玻璃罐，所述透光玻璃罐的頂端活動套接有一號閥門，所述一號閥門的頂端貫穿消毒箱并延伸至消毒箱的外部，所述一號閥門底端的外表面與消毒箱頂端的內部固定套接，所述一號閥門的頂端固定連接有物料罐。本技術通過設置從動齒輪、一號電機、旋轉軸和主動齒輪，當一號電機在運行時，將會使得旋轉軸帶動主動齒輪發生旋轉，此時主動齒輪的旋轉將會帶動從動齒輪和透光玻璃罐發生旋轉，使得透光玻璃罐內部的豆漿能夠更加均勻的接受紫外線照射并進行殺菌消毒，進而有效提高了裝置的殺菌消毒效果。
