本技術涉及米皮折疊機構，具體為適用于多規格的米皮面皮折疊機構。

背景技術：

1、卷制食品有春卷、卷餅、墨西哥餅、薄煎餅等將餡料用外皮卷起來所得的食品，春卷，又稱春餅、春盤、薄餅，是中國民間節日的一種傳統食品，流行于中國各地，在江南等地尤盛，在中國南方，過春節不吃餃子，吃春卷和芝麻湯圓，并且在漳州一帶清明時節也吃春卷，民間除供自己家食用外，常用于待客，春卷歷史悠久，由古代的春餅演化而來，眾所周知，春卷的制作工藝為：步驟一、制春卷皮；步驟二、調制餡；步驟三、將餡注入春卷皮；步驟四、卷裹；步驟五、包裝或裝盤；

2、然而，目前市面上的米皮折疊機構通常都是固定并無法進行位置調整，因此不能適用不同規格大小的米皮折疊，通用性差。

技術實現思路

1、為了克服現有技術方案的不足，本實用新型提供適用于多規格的米皮面皮折疊機構，能有效的解決目前市面上的米皮折疊機構通常都是固定并無法進行位置調整，因此不能適用不同規格大小的米皮折疊，通用性差的技術問題。

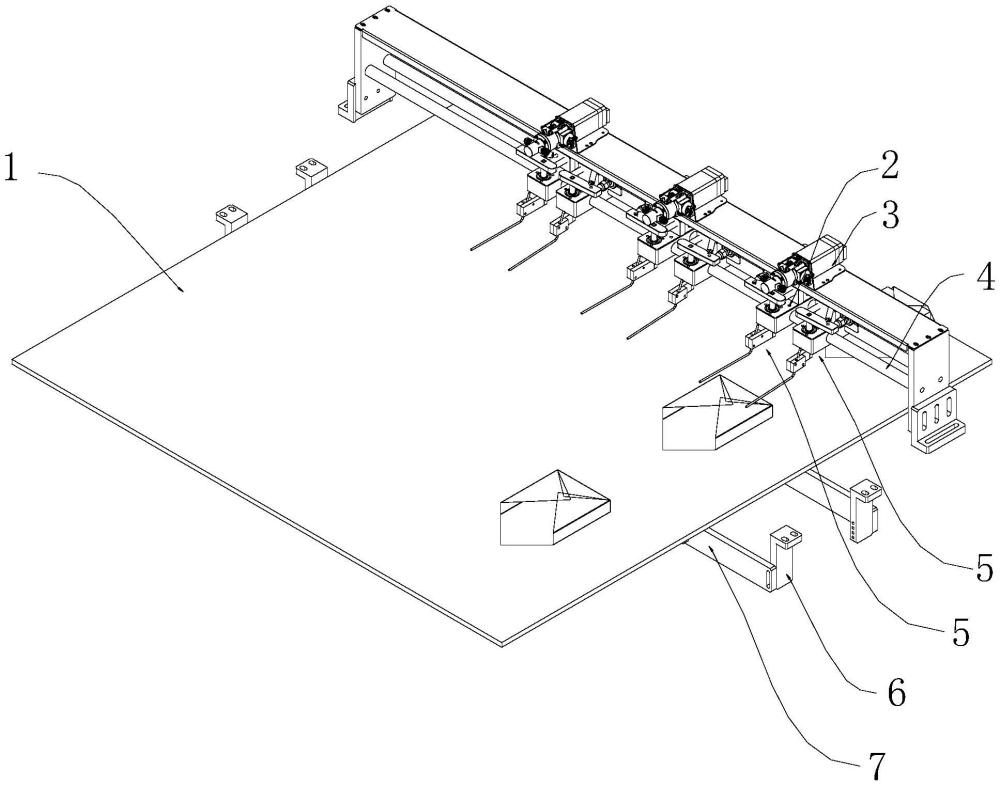

2、本實用新型解決其技術問題所采用的技術方案是：適用于多規格的米皮面皮折疊機構，包括不銹鋼輸送鏈網，所述不銹鋼輸送鏈網用于傳輸產品，且不銹鋼輸送鏈網具有多個鏤空孔，所述不銹鋼輸送鏈網的上方設有第一安裝架以及至少一個導向組件，每個所述導向組件均包括兩個呈左右對稱分布設置的米皮導向模組，所述不銹鋼輸送鏈網的下方設有第二安裝架以及至少一個折疊組件，每個所述折疊組件均包括兩個呈左右對稱分布設置的吹皮折疊模組，所述第一安裝架設有與之固定連接的安裝桿，所述米皮導向模組設有用于與安裝桿滑動配合以實現位置調節的位置調節塊，且位置調節塊設有用于限制其位置的鎖緊螺栓，所述第二安裝架設有與之固定連接的安裝板，所述安裝板設有多個鎖緊孔，所述吹皮折疊模組設有一組與安裝板鎖緊連接的位置調節板，所述位置調節板設有多個呈長圓形狀的位置調節槽。

3、優選地，所述安裝桿及導向組件均設于第一安裝架的內部，所述米皮導向模組包括氣缸、撥動杠桿、旋轉桿、壓緊塊以及米皮導向桿，所述氣缸安裝于位置調節塊的一側，米皮導向桿與壓緊塊固定連接，彈簧的一端與位置調節塊固定連接，彈簧的另外一端與撥動杠桿固定連接，旋轉桿貫穿位置調節塊并與之轉動連接，旋轉桿的頂端與撥動杠桿連接，壓緊塊設于旋轉桿的底端并與之連接。

4、優選地，所述導向組件還包括一個固定設于第一安裝架頂部的定量泵。

5、優選地，所述吹皮折疊模組包括角度調節板以及與所述角度調節板固定連接的風刀，所述角度調節板設于一組位置調節板之間。

6、優選的，所述角度調節板設有用于與位置調節板轉動連接的轉桿，且角度調節板的左右兩端均設有螺栓孔，所述位置調節板設有角度調節槽。

7、與現有技術相比，本實用新型的有益效果是：

8、由于米皮導向模組設有用于與安裝桿滑動配合以實現位置調節的位置調節塊，且位置調節塊設有用于限制其位置的鎖緊螺栓，吹皮折疊模組設有一組與安裝板鎖緊連接的位置調節板，位置調節板設有多個呈長圓形狀的位置調節槽，因此工作人員移動位置調節塊，從而將兩個米皮導向模組調節至合適的間距大小，利用鎖緊螺栓擰緊從而實現將米皮導向模組的位置鎖死，工作人員移動位置調節板，從而將兩個吹皮折疊模組調節至合適的間距大小，利用鎖緊螺栓貫穿位置調節槽及鎖緊孔并實現緊固，即能根據產品的規格大小對米皮導向模組及吹皮折疊模組進行位置調整，通用性強。

技術特征：

1.適用于多規格的米皮面皮折疊機構，包括不銹鋼輸送鏈網，所述不銹鋼輸送鏈網用于傳輸產品，且不銹鋼輸送鏈網具有多個鏤空孔，所述不銹鋼輸送鏈網的上方設有第一安裝架以及至少一個導向組件，每個所述導向組件均包括兩個呈左右對稱分布設置的米皮導向模組，所述不銹鋼輸送鏈網的下方設有第二安裝架以及至少一個折疊組件，每個所述折疊組件均包括兩個呈左右對稱分布設置的吹皮折疊模組，其特征在于，所述第一安裝架設有與之固定連接的安裝桿，所述米皮導向模組設有用于與安裝桿滑動配合以實現位置調節的位置調節塊，且位置調節塊設有用于限制其位置的鎖緊螺栓，所述第二安裝架設有與之固定連接的安裝板，所述安裝板設有多個鎖緊孔，所述吹皮折疊模組設有一組與安裝板鎖緊連接的位置調節板，所述位置調節板設有多個呈長圓形狀的位置調節槽。

2.根據權利要求1所述的適用于多規格的米皮面皮折疊機構，其特征在于，所述安裝桿及導向組件均設于第一安裝架的內部，所述米皮導向模組包括氣缸、撥動杠桿、旋轉桿、壓緊塊以及米皮導向桿，所述氣缸安裝于位置調節塊的一側，米皮導向桿與壓緊塊固定連接，彈簧的一端與位置調節塊固定連接，彈簧的另外一端與撥動杠桿固定連接，旋轉桿貫穿位置調節塊并與之轉動連接，旋轉桿的頂端與撥動杠桿連接，壓緊塊設于旋轉桿的底端并與之連接。

3.根據權利要求1-2任意一項所述的適用于多規格的米皮面皮折疊機構，其特征在于，所述導向組件還包括一個固定設于第一安裝架頂部的定量泵。

4.根據權利要求1所述的適用于多規格的米皮面皮折疊機構，其特征在于，所述吹皮折疊模組包括角度調節板以及與所述角度調節板固定連接的風刀，所述角度調節板設于一組位置調節板之間。

5.根據權利要求4所述的適用于多規格的米皮面皮折疊機構，其特征在于，所述角度調節板設有用于與位置調節板轉動連接的轉桿，且角度調節板的左右兩端均設有螺栓孔，所述位置調節板設有角度調節槽。

技術總結
本技術公開了米皮折疊機構領域的適用于多規格的米皮面皮折疊機構，包括用于傳輸產品的不銹鋼輸送鏈網，導向組件均包括兩個米皮導向模組，折疊組件均包括兩個吹皮折疊模組，由于米皮導向模組設有用于與安裝桿滑動配合以實現位置調節的位置調節塊，吹皮折疊模組設有一組與安裝板鎖緊連接的位置調節板，位置調節板設有多個位置調節槽，工作人員移動位置調節塊將兩個米皮導向模組調節至合適的間距大小，鎖死米皮導向模組的位置，工作人員移動位置調節板，將兩個吹皮折疊模組調節至合適的間距大小，利用鎖緊螺栓貫穿位置調節槽及鎖緊孔并實現緊固，能根據產品的規格大小對米皮導向模組及吹皮折疊模組進行位置調整，通用性強。

技術研發人員：何偉賢,連志雄,晏業純,熊強,葉鑫林
受保護的技術使用者：惠州市新鑫輝自動化設備有限公司
技術研發日：20240717
技術公布日：2025/4/28
