本發明涉及餡料糊化設備，尤其涉及包子餡料糊化裝置。

背景技術：

1、包子作為傳統的中式美食，其餡料的口感和質量對于包子的整體品質至關重要，現有的餡料加工，一般采用剁碎后直接進行攪拌加工，忽略了糊化工藝，糊化是一個關鍵的加工過程，它直接影響?zhàn)W料的口感、風味、鮮味和保存期限長短，例如，糊化的水與溫度整體都要均勻，且要比較精確的保證，不能過高，也不能過低，過高影響糊化口感與鮮味口感，過低，影響糊化加工效率質量，以及影響保存時間，目前，市場上缺乏專門針對包子餡料糊化的裝置及具體的加工,采用現有單一的加熱或攪拌裝置用于糊化，其裝置在加熱過程中存在明顯的加熱不均勻現象或餡料在裝置內的分布不均，導致內部部分餡料受熱過度而另一部分則受熱不足，影響糊化工加工，其次，現有裝置中的攪拌系統往往一般是豎向結構，餡料糊化一般都是未充滿灌加工，造成餡料糊化接觸面少，且設計成整體均勻加熱兼攪拌的糊化裝置設備體積大，而體積大攪拌效果不佳容易導致餡料在裝置內產生死角，且影響糊化效果，另外，對不同餡料糊化要進行轉換使用時，同時增加了清洗的難度，影響生產線整體加工轉換效率。

技術實現思路

1、本發明提出的一種包子餡料臥式糊化裝置，實現了包子餡料糊化高效加工，實現加熱均勻、攪拌效果好、可控溫、可控時、可控氣一體實現，且適于快速清洗轉換用于不同餡料糊化加工需求。

2、為了實現上述目的，本發明采用了如下技術方案：

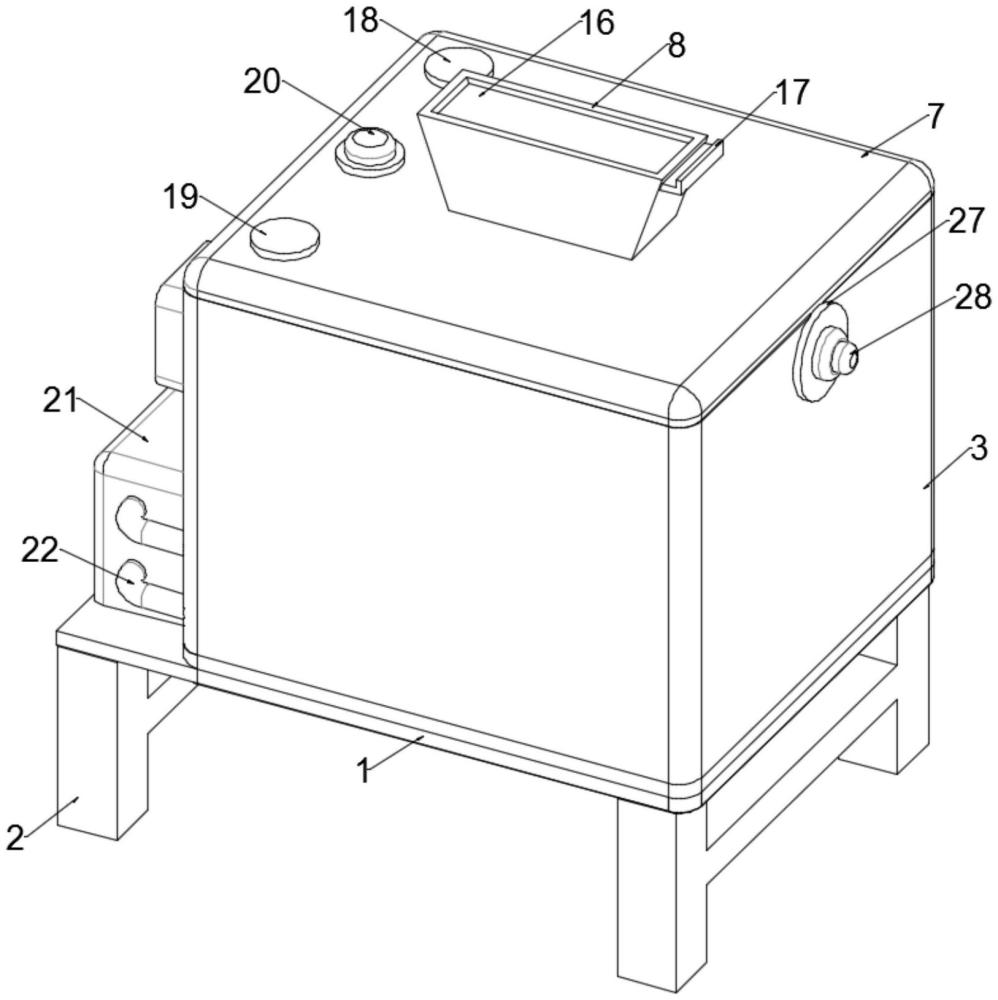

3、一種包子餡料糊化裝置，包括底板，所述底板底部設置有支撐架，且一端所述支撐架頂部設置有方形外罐體，所述方形外罐體外側設置有隔熱板，且所述方形外罐體內部設置有臥式的圓形內罐體，所述圓形內罐體下方位于方形外罐體內部設置有安裝架，且所述圓形內罐體內部設置有攪拌機構，所述方形外罐體頂部設置有封閉的罐蓋，且所述罐蓋上方中部設置有可開合進料斗，所述進料斗貫穿方形外罐體連接于圓形內罐體內部，且所述圓形內罐體底部設置有出料口，所述出料口延伸至方形外罐體下方外側，且所述出料口外側設置有旋鈕閥門，另一端所述支撐架頂部設置有加熱機構。

4、優選的，所述攪拌機構包括驅動電機、攪拌軸、攪拌葉、螺栓、密封墊，且所述圓形內罐體內部設置有攪拌軸，所述攪拌軸貫穿圓形內罐體延伸至方形外罐體外側，且所述攪拌軸外側設置有多組密封墊，所述方形外罐體外側設置有驅動電機。

5、優選的，所述驅動電機輸出端連接于攪拌軸，且所述攪拌軸外側位于圓形內罐體內部通過螺栓連接有多組攪拌葉構成攪拌結構，所述攪拌軸(11)端部設置有進氣孔，且所述攪拌葉(12)外側設置有與攪拌軸進氣孔相通的多組排氣孔(30)。

6、優選的，所述進料斗上方內側設置有滑道，且所述進料斗內部設置有與滑道相匹配的蓋板呈滑動連接，一端所述蓋板側邊設置有凸臺。

7、優選的，一端所述罐蓋頂部側邊設置有壓力表、溫度表、溫度傳感器。

8、優選的，所述加熱機構包括蒸氣發生器、連接管、排氣口、圓形擋板、伸縮桿、彈簧、圓形拉板、拉手，且另一端所述支撐架頂部位于驅動電機下方設置有蒸氣發生器，所述蒸氣發生器通過連接管連接于方形外罐體內部位于圓形內罐體外側，且一端所述方形外罐體側面設置有排氣口。

9、優選的，所述排氣口內側設置有圓形擋板，且所述圓形擋板側面位于排氣口內部設置有伸縮桿，所述伸縮桿外側設置有彈簧，且另一端所述伸縮桿側面設置有圓形拉板，所述圓形拉板外側設置有拉手構成加熱結構。

10、優選的，還有設有一控制器，所述的控制器分別與壓力表(18)、溫度表(19)、溫度傳感器(20)、驅動電機(10)、蒸氣發生器(21)控制連接。

11、一種基于上述裝置的包子餡料糊化方法,包括如下:

12、s1，啟動蒸氣發生器21，溫度表19顯示到罐內、外的溫度達到60～65℃時，通過進料斗8將剁碎混合餡料倒入圓形內罐體5內部，并通過滑道15，滑動蓋板16進行關閉，

13、并啟動驅動電機10，驅動電機10驅動攪拌軸11及外側攪拌葉12進行攪拌攪拌3分鐘，排氣孔30不進行充氣，實時監測和調整餡料溫度，使餡料內、外攪拌保持60～65℃溫度范圍；

14、s2,通過拉手28拉起圓形拉板27，并通過排氣口23進行排氣進行快速降溫，同時蒸氣發生器的蒸氣溫度也調整降低充入冷氣，溫度急速降低為15℃；

15、以60～65℃溫度加熱攪拌3分并快速降溫，使肉餡料主料生表面進行快速去水半熟，使主餡料既保持了內部食料的鎖住食物原有鮮味，同時又達到主餡料的表面層熟化，避免表面長時間的變質，影響保質期；

16、s3，再通過進料斗8加入肉糜漿進行攪拌混合，并對蒸氣發生器的蒸氣溫度調整10℃，并對排氣孔30進行充氣混合，保證內部所需少量的混合水液均勻加入，并保持料溫內外10℃，進行低溫糊化15～20分鐘，形成快速糊化，并使主餡料散裝裹附肉糜漿形成粘結一起成團并形成第一糊化包膜層；

17、s4，攪拌軸持續攪動，并排氣孔30持續充氣混合，最后再加入玉米淀粉、面粉、海藻酸鈉再攪拌5分鐘，進行加強粘結固化糊化，完成包子餡料團料糊化成團，打開旋鈕閥門29，通過出料口9進行卸料。

18、所述混合餡料以重量比包括:

19、豬肉50％，竹筍片8.5％，沙葛絲10％，包心菜6，紅蘿卜絲4％，料酒2％，辣椒1％,食用油2％,糖5％,，鹽2％，熟雞蛋3％kg，香菇2％，排骨醬1％，雞粉1％，味精1％，

20、所述肉糜漿以重量比1.5％加入，具體包括為:將鮮豬肉肉糜漿、蛋清、湯水混合物1.5％加入。

21、玉米淀粉、面粉、海藻酸鈉重量比為1％。

22、需要換另外一種包子餡料進行加工時，采用上部入水，并采用排氣孔30進行充氣、充水，并同時啟動驅動電機10驅動攪拌進行清洗，臥式圓桶結構及攪拌無死角，及可加溫的攪拌清洗，實現快速清洗干凈，實現快速投入另一餡料的糊化加工。

23、上述包子餡料糊化方法也是一種包子餡料加工方法。

24、與現有技術對比，本發明的有益效果是：

25、1、實現一種包子餡料臥式糊化裝置，蒸氣發生器通過連接管連接于方形外罐體內部位于圓形內罐體外側，使得方形外罐體內部充滿蒸氣，提高加熱效率和均勻性，同時，結合臥式，實現外部尺寸高度減少，實現了餡料在圓形內罐體中能夠均勻受熱外，減少整體同時增大糊化接觸面，驅動電機輸出端連接于攪拌軸，攪拌軸外側設置有多組攪拌葉，以提高攪拌速度和混合均勻性，其次，攪拌軸外側設置有三組交錯的攪拌葉，通過增加攪拌葉的數量和調整其布局，使餡料在裝置內能夠充分混合，同時設有出氣孔，可同時實現充氣加熱和加液糊化，同時便于清洗內部，轉換不同包子餡料加工，于一個結構實現多種效果，此外，在罐蓋頂部側邊設置有溫度傳感器，引入溫度控制系統，實時監測和調整餡料溫度，確保餡料在糊化過程中保持適宜的溫度范圍，且罐蓋頂部側邊設置有壓力表、溫度表，以及排氣口的設置，通過彈簧彈性作用，將圓形拉板緊緊貼合于方形外罐體外壁，若壓力表氣壓過大，可隨時通過機械手拉起圓形拉板，通過排氣口進行排氣，確保安全性，完全實現智能自動糊化，非常適用不同餡料的加工要求，且易內部清洗進行轉換不同餡料加工，優化加工線。

26、2、基于裝置的包子餡料糊化方法，其工藝簡單、加工效率高，且實現有效智能控制，保持餡料的風味、鮮度口感好，且保存時間較長。
