本申請涉及電子霧化裝置加工，特別涉及一種壓合裝置及電子霧化裝置加工設備。

背景技術：

1、電子霧化裝置作為傳統香煙的替代品，通常包括內部中空的殼體以及設置于殼體內部的供電裝置和霧化組件，供電裝置用于向霧化組件供電，殼體的內部還設置有霧化通道以及用于向霧化組件供給霧化液的儲液腔，霧化組件用于加熱霧化儲液腔所供給的霧化液，以形成通向霧化通道的可吸食的氣溶膠。相比于傳統香煙，電子霧化裝置具有無焦油、無煙灰、無明火等優點，可以有效避免傳統香煙在點燃狀況下所產生的多種有害物質。

2、相關技術中，霧化組件包括通氣管、具有通氣孔的導油棉和呈管狀的霧化芯，通氣管的管壁上設置有用于連通儲液腔的進油孔，霧化芯內置于通氣管內并位于進油孔的出油側，導油棉包覆于霧化芯外并用于將霧化液由進油孔的出油側導流至霧化芯。在組裝霧化組件的過程中，通常會采用以下兩種方式：1.將通氣管固定在相關的治具上并將待包覆霧化芯的導油棉置于通氣管相應的管口處，隨后將霧化芯對準通氣管放置有導油棉的管口，最后通過推桿將霧化芯連同導油棉一起推入通氣管內，霧化芯連同導油棉被推入通氣管內的過程中，導油棉受力變形并包覆在霧化芯外；2.將通氣管固定在相關的治具上，隨后將導油棉包覆在霧化芯外并對準通氣管相應的管口，最后通過推桿將霧化芯連同導油棉一起推入通氣管內。但是，上述的兩種組裝方式均需要工作人員手持推桿和治具手動操作，加工效率較低且人工成本較高。

技術實現思路

1、本申請旨在至少解決現有技術中存在的技術問題之一。為此，本申請?zhí)岢鲆环N壓合裝置及電子霧化裝置加工設備，能夠自動組裝霧化組件，有利于提高加工效率并降低人工成本。

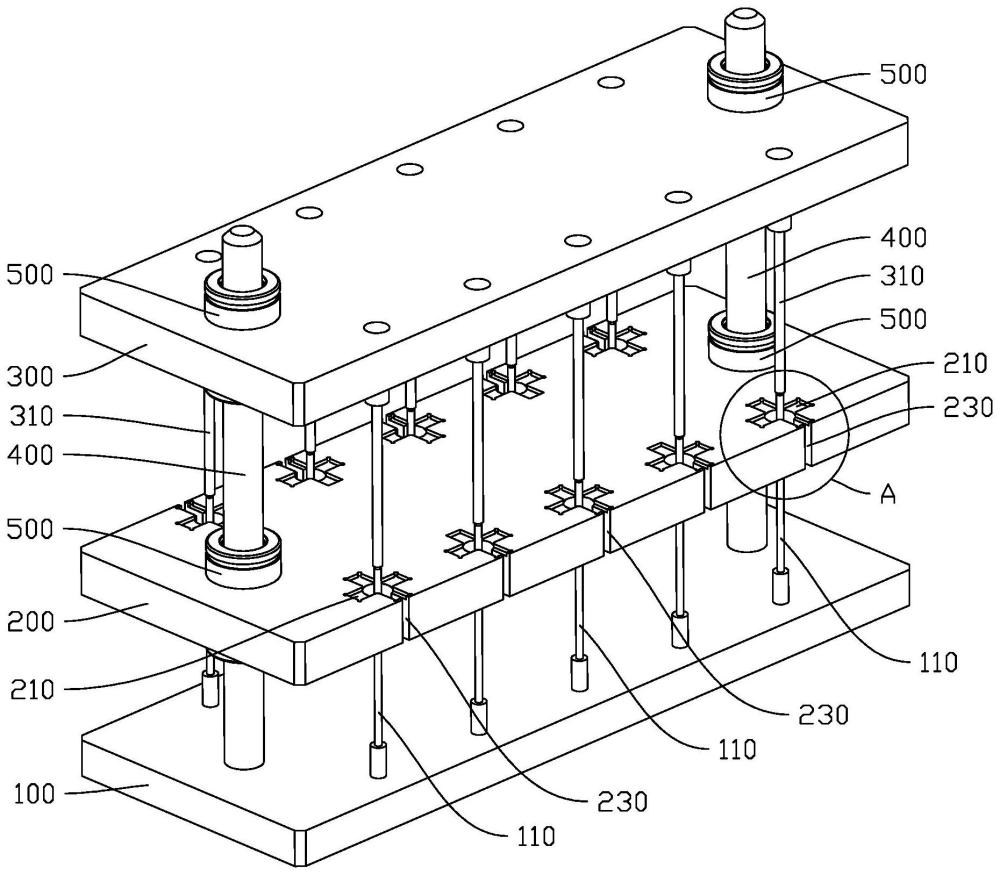

2、根據本申請的第一方面實施例的壓合裝置，用于組裝霧化組件，霧化組件包括通氣管、具有通氣孔的導油棉和呈管狀的霧化芯，其中，所述壓合裝置包括：底座，所述底座用于承托所述通氣管的一端；物料板，所述物料板間隔設置于所述底座的上方，所述物料板背向所述底座的一側設置有用于容置所述導油棉的容置槽，所述容置槽的底部設置有朝向所述底座延伸并貫穿所述物料板的穿孔，所述穿孔用于穿設所述通氣管的另一端，以使所述通氣管遠離所述底座的一端能夠銜接于所述容置槽的底部；壓板，所述壓板可升降地設置于所述物料板的上方并用于與驅動裝置相連，所述壓板朝向所述物料板的一側設置有推桿，所述推桿用于沿所述穿孔的軸向推動所述霧化芯并帶動所述導油棉置入所述通氣管內。

3、根據本申請實施例的壓合裝置，至少具有如下有益效果：使用時，通過底座承托通氣管的一端，同時使通氣管的另一端穿設于穿孔內并銜接于所述容置槽的底部，隨后將導油棉置于容置槽內，隨后將霧化芯置于已容置于容置槽內的導油棉上并通過驅動裝置驅動壓板下降，以使推桿沿穿孔的軸向推動霧化芯并帶動導油棉置入通氣管內。本申請實施例的壓合裝置能夠自動組裝霧化組件，有利于提高加工效率并降低人工成本。

4、根據本申請的一些實施例，所述容置槽為條形槽、十字形槽、x形槽、y形槽、t形槽中的至少一種。

5、根據本申請的一些實施例，所述底座上設置有定位結構，所述定位結構至少用于定位所述通氣管靠近所述底座的一端。

6、根據本申請的一些實施例，所述定位結構為定位柱，所述定位柱設置于所述底座朝向所述物料板的一側，所述定位柱、所述穿孔和所述推桿同軸設置，所述定位柱用于插入所述通氣管內以定位所述通氣管。

7、根據本申請的一些實施例，所述定位柱遠離所述底座的一端穿過所述穿孔并凸出于所述容置槽的底部，所述定位柱遠離所述底座的一端用于插入所述霧化芯內以定位所述霧化芯。

8、根據本申請的一些實施例，所述定位結構為定位槽，所述定位槽設置于所述底座朝向所述物料板的一側，所述定位槽用于嵌設所述通氣管靠近所述底座的一端以定位所述通氣管。

9、根據本申請的一些實施例，所述物料板背向所述底座的一側間隔設置有多個所述容置槽，每個所述容置槽的底部均設置有朝向所述底座延伸并貫穿所述物料板的所述穿孔，其中，所述壓板朝向所述物料板的一側對應每個所述容置槽均設置有一所述推桿，所述底座上對應每個所述容置槽均設置有一所述定位結構。

10、根據本申請的一些實施例，所述物料板可升降地設置于所述底座的上方。

11、根據本申請的一些實施例，所述底座上間隔設置有至少兩個導柱，每個所述導柱均穿設于所述物料板和所述壓板上，所述物料板和所述壓板對應每個所述導柱均設置有導套。

12、根據本申請的第二方面實施例的電子霧化裝置加工設備，其包括驅動裝置以及根據本申請上述第一方面實施例的壓合裝置，其中，所述驅動裝置與所述壓合裝置的壓板連接。

13、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.一種壓合裝置，用于組裝霧化組件，霧化組件包括通氣管、具有通氣孔的導油棉和呈管狀的霧化芯，其特征在于，所述壓合裝置包括：

2.如權利要求1所述的壓合裝置，其特征在于，所述容置槽為條形槽、十字形槽、x形槽、y形槽、t形槽中的至少一種。

3.如權利要求1所述的壓合裝置，其特征在于，所述底座上設置有定位結構，所述定位結構至少用于定位所述通氣管靠近所述底座的一端。

4.如權利要求3所述的壓合裝置，其特征在于，所述定位結構為定位柱，所述定位柱設置于所述底座朝向所述物料板的一側，所述定位柱、所述穿孔和所述推桿同軸設置，所述定位柱用于插入所述通氣管內以定位所述通氣管。

5.如權利要求4所述的壓合裝置，其特征在于，所述定位柱遠離所述底座的一端穿過所述穿孔并凸出于所述容置槽的底部，所述定位柱遠離所述底座的一端用于插入所述霧化芯內以定位所述霧化芯。

6.如權利要求3所述的壓合裝置，其特征在于，所述定位結構為定位槽，所述定位槽設置于所述底座朝向所述物料板的一側，所述定位槽用于嵌設所述通氣管靠近所述底座的一端以定位所述通氣管。

7.如權利要求3至6任一項所述的壓合裝置，其特征在于，所述物料板背向所述底座的一側間隔設置有多個所述容置槽，每個所述容置槽的底部均設置有朝向所述底座延伸并貫穿所述物料板的所述穿孔，其中，所述壓板朝向所述物料板的一側對應每個所述容置槽均設置有一所述推桿，所述底座上對應每個所述容置槽均設置有一所述定位結構。

8.如權利要求1至6任一項所述的壓合裝置，其特征在于，所述物料板可升降地設置于所述底座的上方。

9.如權利要求8所述的壓合裝置，其特征在于，所述底座上間隔設置有至少兩個導柱，每個所述導柱均穿設于所述物料板和所述壓板上，所述物料板和所述壓板對應每個所述導柱均設置有導套。

10.一種電子霧化裝置加工設備，其特征在于，包括驅動裝置以及如權利要求1至9任一項所述的壓合裝置，其中，所述驅動裝置與所述壓合裝置的壓板連接。

技術總結
本申請公開了一種壓合裝置及電子霧化裝置加工設備，壓合裝置用于組裝霧化組件，霧化組件包括通氣管、具有通氣孔的導油棉和呈管狀的霧化芯，其中，壓合裝置包括：底座，用于承托通氣管的一端；物料板，間隔設置于底座的上方，物料板背向底座的一側設置有用于容置導油棉的容置槽，容置槽的底部設置有朝向底座延伸并貫穿物料板的穿孔，穿孔用于穿設通氣管的另一端，以使通氣管遠離底座的一端能夠銜接于容置槽的底部；壓板，可升降地設置于物料板的上方并用于與驅動裝置相連，壓板朝向物料板的一側設置有推桿，推桿用于沿穿孔的軸向推動霧化芯并帶動導油棉置入通氣管內。上述的壓合裝置能夠自動組裝霧化組件，有利于提高加工效率并降低人工成本。

技術研發人員：高禮壇,劉和平
受保護的技術使用者：東莞市奧陶紀新材料有限公司
技術研發日：20240325
技術公布日：2025/4/28
