本實用新型涉及一種警示照明裝置，特別涉及一種電動輪椅腳踏板警示照明裝置。

背景技術：

電動輪椅是在傳統手動輪椅的基礎上，疊加高性能動力驅動裝置、智能操縱裝置、電池等部件，改造升級而成的，具備人工操縱智能控制器，就能驅動輪椅完成前進、后退、轉向、站立、平躺、等多種功能的新一代智能化輪椅，是現代精密機械、智能數控、工程力學等領域相結合的高新科技產品；由于電動輪椅在傳統輪椅的基礎上增加了電池，所以在輪椅上安裝照明裝置便顯得較為可行，現有技術中，為了殘疾人在夜晚或能見度較差時方便使用電動輪椅，在輪椅上安裝有照明裝置，同時為了照明裝置照得更遠，通常將照明裝置設置在輪椅較高位置，例如椅背頂部或者扶手兩側，由于電動輪椅底座容易被使用者雙腿遮擋，通常不會將照明裝置設置在電動輪椅底座上；故此，現有技術中的照明裝置由于設置位置較高，通過現有技術的照明裝置照射路面，路面障礙物影子較短，不易判斷路面平整度，如果路面不夠平坦，電動輪椅行駛速度較快的情況下，容易造成嚴重顛簸，嚴重時甚至造成電動輪椅傾翻；與此同時，為了提高電動輪椅使用的安全性，現有技術中除了在電動輪椅上加裝明照裝置外，還設置了警示裝置，警示裝置大部分為多個不同顏色的燈變換色彩或閃爍實現警示作用，需要設置控制器、PCB板和彩燈等組件，再加上照明裝置的組件，全部布置在電動輪椅上，通常結構復雜，布置線路繁多，故此，現有技術中的電動輪椅存在照明裝置設置位置較高，警示裝置與照明裝置集成化較低，結構復雜、布置線路繁多的問題。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種照明裝置設置位置較低，警示裝置與照明裝置高集成化的電動輪椅腳踏板警示照明裝置。

實現上述目的，本實用新型采用的技術方案是：一種電動輪椅腳踏板警示照明裝置，該裝置設置于電動輪椅腳踏板前端，其包括殼體、LED警示照明集成組件和壓緊機構；該殼體為管狀圓柱體，該殼體中部為LED警示照明集成組件腔體，LED警示照明集成組件腔體兩端為壓緊機構腔體并通過環狀凸臺分隔；所述LED警示照明集成組件安裝于LED警示照明集成組件腔體中，LED警示照明集成組件包括LED燈組件、基板固定卡件和控制器，LED警示照明集成組件腔體包括LED燈組件腔體和控制器腔體并通過環狀凸臺分隔，LED燈組件腔體圓周側壁上設置有半圓弧燈罩，LED燈組件安裝于LED燈組件腔體內，基板固定卡件為兩個分別與LED燈組件腔體兩端的環狀凸臺內孔過盈配合，控制器安裝于控制器腔體內，LED燈組件包括兩組LED燈和PCB基板，兩組LED燈均由多個LED燈組成且均安裝于PCB基板上，兩組LED燈分別為照明LED燈和警示LED彩燈，PCB基板固定于兩基板固定卡件之間并與控制器電連接，控制器與外部操作機構電連接，所述壓緊機構為兩套分別安裝于殼體兩端的壓緊機構腔體中并與電動輪椅腳踏板連接。

進一步的，所述照明LED燈與警示LED彩燈交叉間隔布置成一列。

進一步的，所述基板固定卡件為中部設置有通孔的圓柱體，相對PCB基板一端設置有一字型槽，PCB基板兩端卡入基板固定卡件一字型槽內固定。

進一步的，所述壓緊機構包括環狀墊片、彈簧和環狀頂片，環狀墊片設置于壓緊機構腔體底部與環狀凸臺緊貼，彈簧設置于環狀墊片與環狀頂片之間，環狀頂片中部通孔孔口設置有突起環，環狀頂片一側與彈簧固定連接，另一側通過突起環與電動輪椅腳踏板的安裝孔對接。

進一步的，所述與壓緊機構直接接觸一端的基板固定卡件與其同一端的環狀墊片一體成型。

本實用新型的電動輪椅腳踏板警示照明裝置的有益效果為：該警示照明裝置集成化程度較高，結構緊湊，警示裝置和照明裝置均設置于電動輪椅腳踏板前端的管狀殼體內，較好的簡化了電動輪椅警示裝置和照明裝置布置繁瑣的問題，通過控制器可以實現警示和照明隨意切換的效果，同時，本實用新型的電動輪椅腳踏板警示照明裝置整體設置位置較低，在照射過程中可以有效拉長障礙物的影子，在電動輪椅行駛時可以較為清晰的辨別路面情況，使操作者做出合理判斷，避開較為顛簸路面或降低行駛速度，有效降低了輪椅行駛中的安全問題，同時，本實用新型的電動輪椅腳踏板照明裝置可以沿自身徑向旋轉，可以隨時調整照明裝置照明角度，再通過壓緊機構將照明裝置固定在任意旋轉角度，在不使用照明裝置時，還可以將照明裝置旋轉至電動輪椅腳踏板內側，有效降低半圓弧燈罩表面磨損，使本實用新型的電動輪椅腳踏板照明裝置使用壽命更長，照明效果更好。

附圖說明

下面結合附圖和具體實施例對本實用新型作進一步描述：

圖1為本實用新型的電動輪椅腳踏板警示照明裝置結構示意圖；

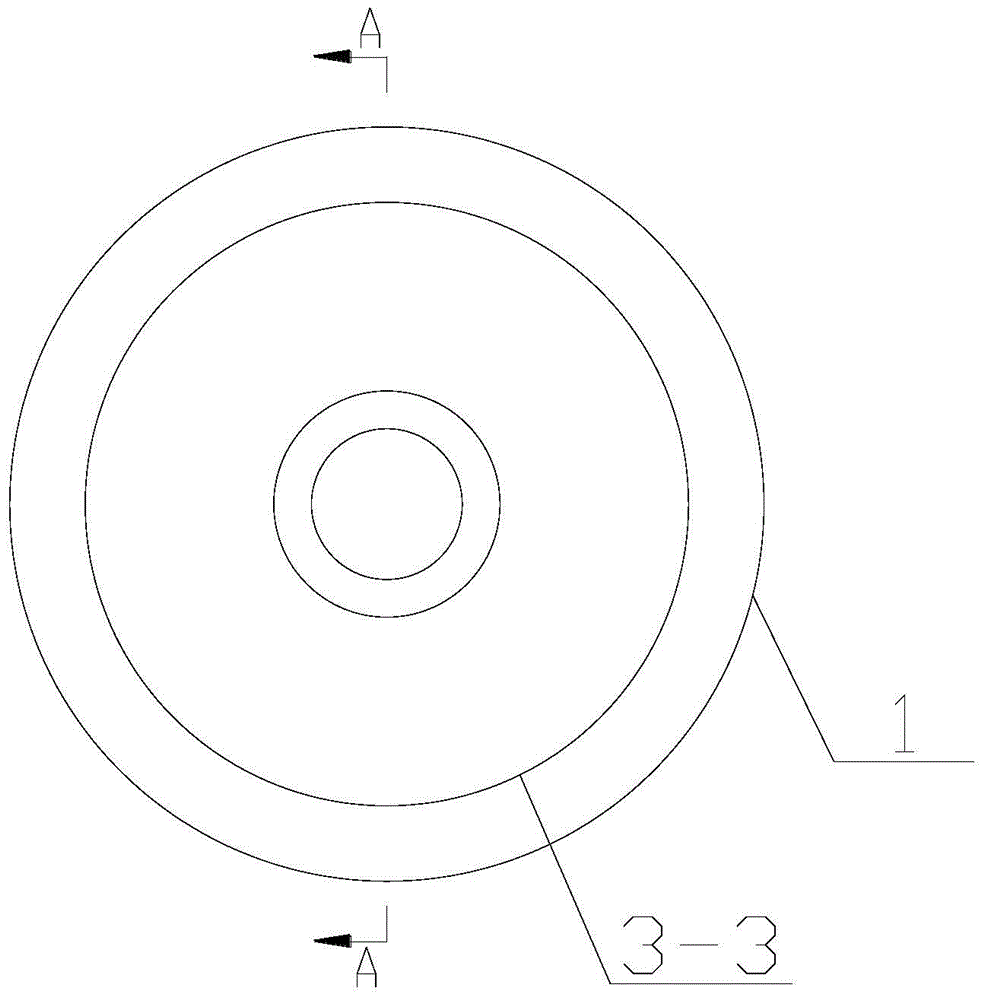

圖2為本實用新型的電動輪椅腳踏板警示照明裝置側面結構示意圖；

圖3為圖2中A-A剖面結構示意圖；

圖4為圖3中B部放大結構示意圖；

圖5為本實用新型的電動輪椅腳踏板警示照明裝置殼體剖面結構示意圖；

圖6為本實用新型的電動輪椅腳踏板警示照明裝置安裝結構示意圖；

圖7為本實用新型的電動輪椅腳踏板警示照明裝置的基板固定卡件結構示意圖；

圖8為本實用新型的電動輪椅腳踏板警示照明裝置的基板固定卡件與環狀墊片一體成型結構示意圖；

圖中，1為殼體；1-1為LED警示照明集成組件腔體；1-1-1為LED燈組件腔體；1-1-1-1為半圓弧燈罩；1-1-2為控制器腔體；1-2為壓緊機構腔體；1-3為環狀凸臺；2為LED警示照明集成組件；2-1為LED燈組件；2-1-1為PCB基板；2-1-2為照明LED燈；2-1-3為警示LED彩燈；2-2為基板固定卡件；2-2-1為一字型槽；2-3為控制器；3為壓緊機構；3-1為環狀墊片；3-2為彈簧；3-3為環狀頂片；3-3-1為突起環；4為電動輪椅腳踏板。

具體實施方式

如圖1至圖8所示，一種電動輪椅腳踏板警示照明裝置，該裝置設置于電動輪椅腳踏板前端，其包括殼體1、LED警示照明集成組件2和壓緊機構3；該殼體1為管狀圓柱體，該殼體中部為LED警示照明集成組件腔體1-1，LED警示照明集成組件腔體1-1兩端為壓緊機構腔體1-2并通過環狀凸臺1-3分隔；所述LED警示照明集成組件2安裝于LED警示照明集成組件腔體1-1中，LED警示照明集成組件2包括LED燈組件2-1、基板固定卡件2-2和控制器2-3，LED警示照明集成組件腔體1-1包括LED燈組件腔體1-1-1和控制器腔體1-1-2并通過環狀凸臺1-3分隔，LED燈組件腔體1-1-1圓周側壁上設置有半圓弧燈罩1-1-1-1，LED燈組件2-1安裝于LED燈組件腔體1-1-1內，基板固定卡件2-2為兩個分別與LED燈組件腔體1-1-1兩端的環狀凸臺1-3內孔過盈配合，控制器2-3安裝于控制器腔體1-1-2內，LED燈組件2-1包括兩組LED燈和PCB基板2-1-1，兩組LED燈均由多個LED燈組成且均安裝于PCB基板2-1-1上，兩組LED燈分別為照明LED燈2-1-2和警示LED彩燈2-1-3，PCB基板2-1-1固定于兩基板固定卡件2-2之間并與控制器2-3電連接，控制器2-3與外部操作機構電連接，所述壓緊機構3為兩套分別安裝于殼體1兩端的壓緊機構腔體1-2中并與電動輪椅腳踏板4連接。本實用新型的電動輪椅腳踏板警示照明裝置集成化程度較高，結構緊湊，警示裝置和照明裝置均設置于電動輪椅腳踏板前端的管狀殼體1內，較好的簡化了電動輪椅警示裝置和照明裝置布置繁瑣的問題，通過控制器2-3可以實現警示和照明隨意切換的效果，當選擇警示功能時，可以通過控制器2-3控制警示LED彩燈2-1-3規律變化或閃爍，實現警示效果，當選擇照明功能時，可以通過控制器2-3開啟照明LED燈2-1-2實現照明功能。

如圖1至圖8所示，本實用新型的電動輪椅腳踏板警示照明裝置照明LED燈2-1-2與警示LED彩燈2-1-3交叉間隔布置成一列。使照明LED燈2-1-2和警示LED彩燈2-1-3布置均勻，實現效果更好，整體集成度更高。所述基板固定卡件2-2為中部設置有通孔的圓柱體，相對PCB基板2-1-1一端設置有一字型槽2-2-1，PCB基板2-1-1兩端卡入基板固定卡件2-2的一字型槽2-2-1內固定。基板固定卡件2-2主要用于固定PCB基板2-1-1，防止PCB基板2-1-1沿殼體1徑向轉動，有效保證LED燈組件2-1與半圓弧燈罩1-1-1-1位置對應；具體地，一字型槽2-2-1較為簡單的解決了PCB基板2-1-1夾持的問題且PCB基板2-1-1相對基板固定卡件2-2角度固定，而基板固定卡件2-2與環狀凸臺1-3內孔過盈配合，基板固定卡件2-2不會相對殼體1徑向轉動，從而有效防止PCB基板2-1-1沿殼體1徑向轉動。所述壓緊機構3包括環狀墊片3-1、彈簧3-2和環狀頂片3-3，環狀墊片3-1設置于壓緊機構腔體1-2底部與環狀凸臺1-3緊貼，彈簧3-2設置于環狀墊片3-1與環狀頂片3-3之間，環狀頂片3-3中部通孔孔口設置有突起環3-3-1，環狀頂片3-3一側與彈簧3-2固定連接，另一側通過突起環3-3-1與電動輪椅腳踏板4的安裝孔對接。通過設置前述壓緊機構3，有效的實現了本實用新型的電動輪椅腳踏板警示照明裝置徑向角自由調節的功能。所述與壓緊機構3直接接觸一端的基板固定卡件2-2與其同一端的環狀墊片3-1一體成型。該設計可有效簡化整體結構，提高設計集成化，加強設計緊湊感，同時提高裝配效率。

最后說明的是，以上實施例僅用以說明本實用新型的技術方案而非限制，盡管參照較佳實施例對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，可以對本實用新型的技術方案進行修改或者等同替換，而不脫離本實用新型技術方案的宗旨和范圍，其均應涵蓋在本實用新型的權利要求范圍當中。
