本實用新型涉及的是輪椅的技術領域，尤其是一種輪椅靠背升降控制裝置。

背景技術：

隨著社會的不斷發展，中國老齡化的問題日趨嚴重。老齡化的到來，面對的是醫療保障設施的不斷完善。在縱多醫療保障設施中，輪椅是其中十分重要的組成部分。它給那些需要提供幫助的人帶來了很大的便利。輪椅的組件很多，其中靠背升降裝置就是其中重要的組成部分。傳統的靠背升降裝置都是通過齒式的連接件來調節靠背的旋轉角度，這樣雖然可以實現靠背的升降，但是只是針對性的多個角度，不能實現靠背的任意角度的調節。后來科研人員研發了一種無級變速器，但是無級變速器的造價高，結構復雜，出現故障還只能整體式的更換，這樣給用戶帶來了很大的使用和維修成本。

綜上所述，現有的輪椅靠背升裝置在結構和設計上還存在很大的缺陷，不能滿足現代社會人們的需要。

技術實現要素：

本實用新型需要解決的技術問題是針對上述技術問題提出的一種輪椅靠背升降控制裝置，只需要通過控制彈簧定位塊和升降桿的配合就可以實現靠背任意角度的固定，拆裝方便，結構簡單，維修成本低，方便了人們的使用。

為解決上述技術問題，本實用新型提供了一種輪椅靠背升降控制裝置，包括升降機構本體，所述升降機構本體的內部開設有上端口大下端口小的定位塊槽，所述升降機構本體的水平方向還開設有升降桿通孔，所述升降桿滑動設 置在升降桿通孔中，所述升降桿上活動套接有兩個彈簧定位塊，所述兩個彈簧定位塊對稱設置在定位塊槽中，所述兩個彈簧定位塊之間的升降桿上套設有壓縮彈簧，所述兩個彈簧定位塊的上部都設置有固定孔，所述兩個彈簧定位塊上固定孔中插設有剎車線。

進一步地，上述技術方案中，所述定位塊槽的下端還開設有固定槽口。這樣的設計是為了方便在對升降桿進行調節時候，可以試想套孔對升降桿的固定效果。

進一步地，上述技術方案中，所述升降桿的外表面上還設置有方格滾花層。這樣的設計是為了增加其阻尼效果，提高在固定過程中的固定力。

進一步地，上述技術方案中，所述兩個彈簧定位塊的中部設置有套孔，所述套孔大小大于升降桿的直徑3～5mm。這樣的設計是為了方便在調節時候升降桿可以自由的在套孔中實現滑動，在實現固定的時候可以很好的實現固定效果。

進一步地，上述技術方案中，所述升降桿的一端設置有連接孔，所述升降桿的另一端設置有卡槽。這樣的設計是為了方便升降桿在輪椅上固定。

采用上述結構后，只需要通過控制彈簧定位塊和升降桿的配合就可以實現靠背任意角度的固定，拆裝方便，結構簡單，維修成本低，方便了人們的使用。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明：

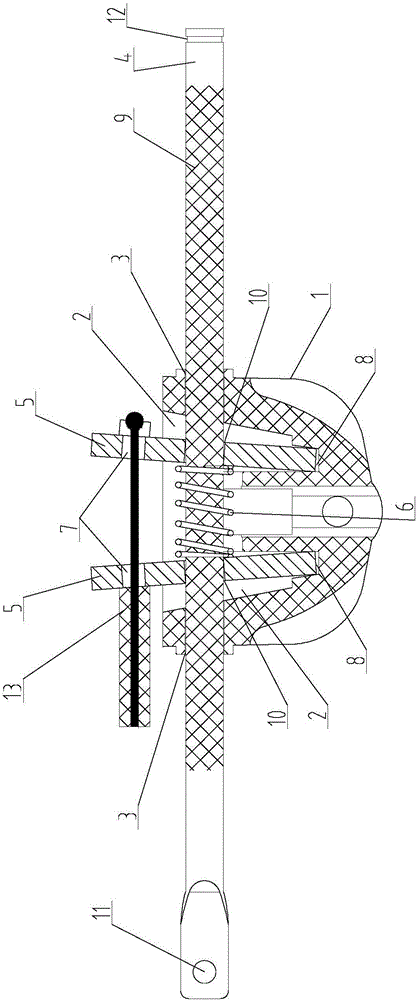

圖1是本實用新型中調節狀態的結構示意圖；

圖2是本實用新型中固定狀態的結構示意圖。

圖中：1為升降機構本體，2為定位塊槽，3為升降桿通孔，4為升降桿，5為兩個彈簧定位塊，6為壓縮彈簧，7為固定孔，8為固定槽口，9為方格滾花 層，10為套孔，11為連接孔，12為卡槽，13為剎車線。

具體實施方式

如圖1和圖2所示的是一種輪椅靠背升降控制裝置，包括升降機構本體1，升降機構本體1的內部開設有上端口大下端口小的定位塊槽2，升降機構本體1的水平方向還開設有升降桿通孔3，升降桿4滑動設置在升降桿通孔3中，升降桿4上活動套接有兩個彈簧定位塊5，兩個彈簧定位塊5對稱設置在定位塊槽2中，兩個彈簧定位塊5之間的升降桿4上套設有壓縮彈簧6，兩個彈簧定位塊5的上部都設置有固定孔7，兩個彈簧定位塊5上固定孔7中插設有剎車線13。

其中，定位塊槽2的下端還開設有固定槽口8。升降桿4的外表面上還設置有方格滾花層9。兩個彈簧定位塊5的中部設置有套孔10，套孔10直徑大于升降桿4的直徑3～5mm。升降桿4的一端設置有連接孔11，升降桿4的另一端設置有卡槽12。

本實用新型中定位塊槽2和固定槽口8為一體結構。

該輪椅靠背升降控制裝置的操作原理如下：

使用人員通過剎車線13控制兩個彈簧定位塊5，兩個彈簧定位塊5的上端向固定孔7向中間移動，當兩個彈簧定位塊5垂直于升降桿4的時候，也就是兩個彈簧定位塊5上的套孔10和升降桿4同心的時候，可以實現升降桿4的隨意水平移動調節，當需要固定的時候，可以通過剎車線13使得兩個彈簧定位塊5上端向兩側移動，使得兩個彈簧定位塊5上的套孔10與升降桿4處于偏心狀態，使得套孔10的邊緣可以卡緊升降桿4，實現固定效果，這樣可以實現靠背任意角度的調節和固定，拆裝方便，方便了使用人員的使用。

雖然以上描述了本實用新型的具體實施方式，但是本領域熟練技術人員應 當理解，這些僅是舉例說明，可以對本實施方式作出多種變更或修改，而不背離本實用新型的原理和實質，本實用新型的保護范圍僅由所附權利要求書限定。
