本實用新型涉及醫療器械技術領域，具體涉及一種腎內科用透析管固定裝置。

背景技術：

目前，臨床上治療腎功能衰竭常用的透析方法有兩種，一種是血液透析，另一種是腹膜透析。腹膜透析具有設備簡單，費用低廉，容易操作等優點，在臨床上被廣泛使用。腎內科腹部透析治療過程中，需要將透析管固定在人體的腹部，透析導管的固定很重要，稍有不慎就可能牽扯到導管，為腹部透析治療過程帶來不便，同時也會給病人帶來痛苦，目前腹膜透析外管的固定裝置的孔徑一般為固定尺寸，不能適應不同直徑的透析外管的需求，另外一般固定裝置與人體皮膚緊密接觸，使傷口周圍的皮膚透氣性不好，長時間固定，可能會使皮膚產生過敏等現象。

技術實現要素：

本實用新型的目的是為克服上述現有技術的不足，提供一種腎內科用透析管固定裝置，操作簡單、固定可靠。

為實現上述目的，本實用新型采用下述技術方案：一種腎內科用透析管固定裝置，包括第一夾板、第二夾板和固定帶，所述第一夾板與第二夾板通過不少于一個連接部相連接；所述連接部包括固定部、旋轉部和固定銷，所述固定部為圓柱體結構，所述固定部外表面?zhèn)缺谏显O(shè)置外螺紋，所述固定部的一端與第一夾板固定連接，所述固定部圓柱體的側壁上設置若干垂直于圓柱體軸向的通孔；所述旋轉部為一內部中空且一端開口一端封閉的圓筒結構，所述圓筒結構封閉一端的端面與第二夾板通過轉軸連接，所述圓筒結構內部具有內螺紋，所述外螺紋與內螺紋相配合，所述固定部與旋轉部螺紋連接；所述圓筒結構的側壁上設置垂直于圓筒軸向的貫穿固定通孔，所述固定銷插入固定通孔中并穿過固定部側壁的通孔中；所述第一夾板與第二夾板分別設置有弧形凹槽，第一夾板的弧形凹槽與第二夾板的弧形凹槽形成容納透析管的空腔，所述第一夾板與第二夾板的頂端分別安裝有固定塊，所述固定帶與固定塊相連接。

優選的，所述旋轉部的內部中空長度與固定部圓柱體的長度相等。

優選的，所述連接部設置兩個。

優選的，所述固定塊的頂部形狀為向下凹陷的圓弧，用以與病人的腹部相貼合，增加病人的舒適感。

優選的，所述固定塊上部設有消毒紗布，對人體傷口起到消毒的作用。

優選的，所述固定帶為彈性帶，以適用于不同腰圍的病人。

使用時，根據透析管的直徑，通過轉動旋轉部，利用螺紋使旋轉部與固定部的相對位置發生變化，從而調整第一夾板和第二夾板之間的距離，使第一夾板的弧形凹槽與第二夾板的弧形凹槽形成的空腔大小略大于透析管的直徑，留有使透析管可以轉動的空隙，將固定部圓柱體的通孔與旋轉部的固定通孔對齊，并插入固定銷予以固定，從而保證第一夾板與第二夾板的相對位置保持固定，然后將透析管穿過上述空腔，使固定塊的頂部圓弧與透析病人腹部皮膚相接觸，將兩個固定帶繞過腹部，最后將兩個固定帶連接在一起，連接方式可以是將兩個固定帶系在一起，或通過尼龍粘扣連接。裝置整體設計合理，整個操作過程簡單易行，可適應不同管徑的透析管，通用性強，可實現腹膜透析管的可靠固定和支撐，有效避免透析外管的損壞，減輕了腎內科病人的痛苦，增加了病人的舒適感，同時也減輕了醫務操作人員的工作負擔，給醫護人員的透析操作帶了很大的方便。

本實用新型的有益效果是：第一夾板與第二夾板通過連接部相連接，使第一夾板與第二夾板的間距可調并固定，進而對第一夾板的弧形凹槽與第二夾板的弧形凹槽形成的容納透析管的空腔尺寸進行調整，可適應不同直徑的透析管，適應性強；固定帶與固定塊相連接，可以方便的實現透析管的固定。

附圖說明

圖1是本實用新型的結構示意圖；

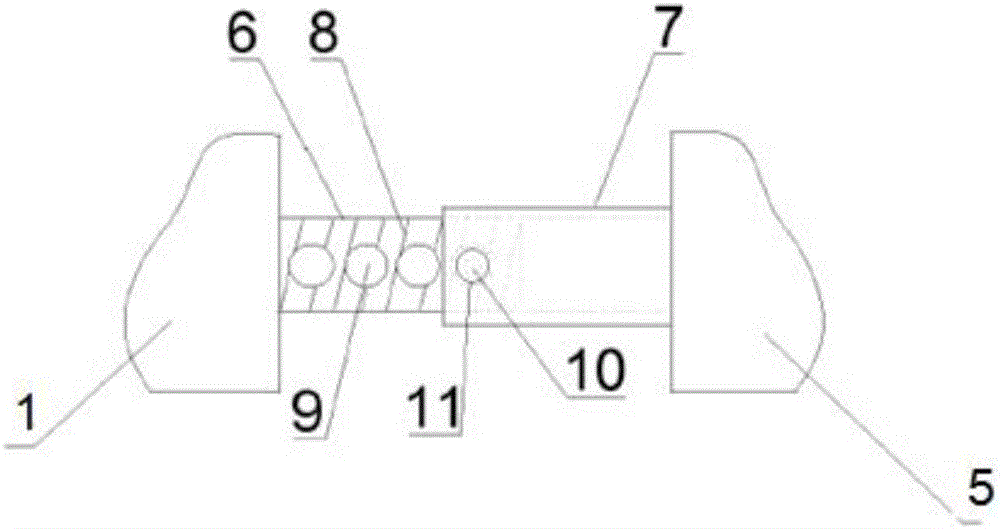

圖2是本實用新型連接部結構示意圖；

其中1.第一夾板，2.固定塊，3.固定帶，4.透析管，5.第二夾板，6.固定部，7.旋轉部，8.外螺紋，9.通孔，10.固定通孔，11.固定銷。

具體實施方式

下面結合附圖和實施例對本實用新型進一步說明。

一種腎內科用透析管固定裝置，包括第一夾板1、第二夾板5和固定帶3，所述第一夾板1與第二夾板5通過兩個連接部相連接；所述連接部包括固定部6、旋轉部7和固定銷11，所述固定部6為圓柱體，所述固定部6外表面?zhèn)缺谏显O(shè)置外螺紋8，所述固定部6的一端與第一夾板1固定連接，所述固定部6圓柱體的側壁上設置若干垂直于圓柱體軸向的通孔9；所述旋轉部7為一內部中空且一端開口一端封閉的圓筒結構，所述旋轉部7的內部中空長度與固定部6圓柱體的長度相等，所述圓筒結構封閉一端的端面與第二夾板5通過轉軸連接，所述旋轉部7可相對于第二夾板5發生轉動，所述圓筒結構內部具有內螺紋，所述外螺紋8與內螺紋相配合，所述固定部6與旋轉部7螺紋連接；所述圓筒結構的側壁上設置垂直于圓筒軸向的貫穿固定通孔10，所述固定銷11插入固定通孔10中并穿過固定部6側壁的通孔9中；所述第一夾板1與第二夾 板5分別設置有弧形凹槽，第一夾板1的弧形凹槽與第二夾板5的弧形凹槽形成容納透析管4的空腔，所述第一夾板1與第二夾板5的頂端分別安裝有固定塊2，所述固定塊2的頂部形狀為向下凹陷的圓弧，用以與病人的腹部相貼合，增加病人的舒適感，所述固定塊2上部設有消毒紗布，對人體傷口起到消毒的作用，所述固定帶3與固定塊2相連接，所述固定帶3為彈性帶，以適用于不同腰圍的病人。

使用時，根據透析管4的直徑，通過轉動旋轉部7，使旋轉部7與固定部6的相對位置發生變化，從而調整第一夾板1和第二夾板5之間的距離，使第一夾板1的弧形凹槽與第二夾板5的弧形凹槽形成的空腔大小略大于透析管4的直徑，留有使透析管4可以轉動的空隙，將固定部6圓柱體的通孔9與旋轉部7的固定通孔10對齊，并插入固定銷11予以固定，從而保證第一夾板1與第二夾板5的相對位置保持固定，然后將透析管4穿過上述空腔，使固定塊2的頂部圓弧與透析病人腹部皮膚相接觸，將兩個固定帶3繞過腹部，最后將兩個固定帶3系在一起。裝置整體設計合理，整個操作過程簡單易行，可適應不同管徑的透析管4，通用性強，可實現腹膜透析管的可靠固定，有效避免透析外管的損壞，減輕了腎內科病人的痛苦，增加了病人的舒適感，同時也減輕了醫務操作人員的工作負擔，給醫護人員的透析操作帶了很大的方便。

上述雖然結合附圖對本實用新型的具體實施方式進行了描述，但并非對本實用新型保護范圍的限制，所屬領域技術人員應該明白，在本實用新型的技術方案的基礎上，本領域技術人員不需要付出創造性勞動即可做出的各種修改或變形仍在本實用新型的保護范圍以內。
