本發明涉及一種針頭裝卸輔助裝置，用于將作為分配器使用的注射器單元的針頭組件連接到注射器，或者將其從注射器分離。

背景技術：

圖1展示了一種應用裝置1的實施例，其用于將導電性樹脂a涂敷到工件w上。工件w的一個示例是用在磁盤驅動器中的磁頭萬向架組件。在使用工件w的情況下，為了安裝制動元件b，使用如具有相對高粘度的銀膏的導電樹脂a。導電樹脂a的一種例子是一種液體狀或者糊狀流體。

該應用裝置1包括一個可移動操作臺2、一個驅動機構3、一個提升臺4、一個提升機構5、一個臺控制器6、一個分配器7等部件。可移動工作臺2能夠支撐以預定間距布置的多個工件w。驅動驅動機構3使得可移動臺2向箭頭m1所示的方向移動。提升臺4可垂直移動。提升機構5使提升臺4沿箭頭m2所示的方向移動。分配器7朝向工件w的應用目標部分噴射導電樹脂a。

分配器7由注射器單元10、計量部件11、空氣供給源12、控制單元13等構成。計量部件11向注射器單元10供給規定計量的導電樹脂a。注射器單元10包括注射器15，和安裝在注射器15的下端的針頭組件16。供給到注射器15的導電樹脂a從針頭組件16的末端朝向工件w排出。

針頭組件16包括一個魯爾鎖定型可移除接頭18。針頭組件16通過接頭18固定到注射器15上。魯爾鎖定型接頭18包括一個形成在注射器15的端部的螺紋部和一形成在針頭組件16上的凸部。通過將凸部擰入注射器15的螺紋部，針頭組件16固定在注射器15上。在jp2002-85560a(專利文獻1)或jp2013-517920a(專利文獻2)中公開了魯爾鎖定型接頭的示例。

注射器15和針頭組件16通過魯爾鎖定型接頭18組合到一起。例如當使用高粘度導電樹脂a時，導電樹脂a向注射器單元10施加高壓。因此，如果接頭18是松動的，導電樹脂a可能從在接頭18的間隙中泄露出來，或者針頭部件16可能從注射器15中脫離。

因此，通常當針頭組件16被接到注射器15上時，在接頭18處會進行夾緊的操作。例如，針頭組件16被諸如鑷子或者鉗子的工具夾持，并且用手旋轉注射器15。然而，由于針頭組件16是一種小部件，因此其不容易手工操作。此外，這種傳統方法存在改進的空間，因為針頭組件16可能與周圍物體無意地接觸而變形，或者操作者可能被針頭組件16的尖端傷害。

技術實現要素：

本發明的目的是提供一種針頭裝卸輔助裝置，以將注射器單元上的針頭組件安全且可靠地安裝在注射器上，以及使得針頭組件從注射器脫離。

一種有關針頭裝卸輔助裝置，用于注射器單元的實施例中，其中，注射器和針頭組件經魯爾鎖定型接頭彼此固定。針頭組件包括一個主體和一個肋材，肋材沿著主體的軸線方向延伸。針頭裝卸輔助裝置包括一個支架主體、一注射器引導夾具，引導夾具配置在支架主體的上部，以及包括一個引導孔，注射器通過其插入，并且一針頭引導夾具，其設置在注射器引導夾具的下部，與注射器引導夾具相對。針頭引導夾具包括針頭插入孔，并且針頭插入孔包括位于引導孔的中心軸線上的中央孔部分，和將肋材插入其中的肋材引導槽。

根據上述提到的針頭裝卸輔助裝置結構，當通過注射器引導夾具引導注射器時，針頭組件可以插入到針頭引導夾具中。進一步的，由于針頭組件由針頭引導夾具保持，針頭組件可以被防止旋轉。當注射器在這個狀態下旋轉時，可以將針頭組件緊固到注射器的螺旋部件，或者同樣地從注射器的螺旋部件進行松動。因此，能夠防止針頭組件的針尖接觸操作者，或者防止針頭周圍接觸物體，并且能夠安全且可靠地進行針頭組件的安裝或者拆卸操作。

支架主體可以包括一對側面板和一針頭腔室，其由所述針頭引導夾具和位于所述針頭引導夾具下表面的一對側面板限定。此外，支架主體可以包括由光學透明材料形成的下面板，并且下面板可以配置在面向針頭腔室的位置。針頭裝卸輔助裝置可以包括，在注射器引導夾具和針頭引導夾具之間的開口腔室，該開口腔室包括能夠使得針頭組件從其中取出的尺寸的開口。注射器引導裝置的引導孔優選地包括內表面，內表面形成為使得引導孔的內徑以錐形方式在橫截面內減小。此外，針頭組件的主體可以包括，圓柱形近端部件，和從近端部件沿著主體的軸線方向延伸的肋材，以及一凹部，其中針頭部件的近端部件的前端接觸此凹部，凹部設置在位于針頭引導夾具上表面，中央孔部件周圍。

附圖說明

圖1示意性地示出包括分配器的應用設備的示例的透視圖。

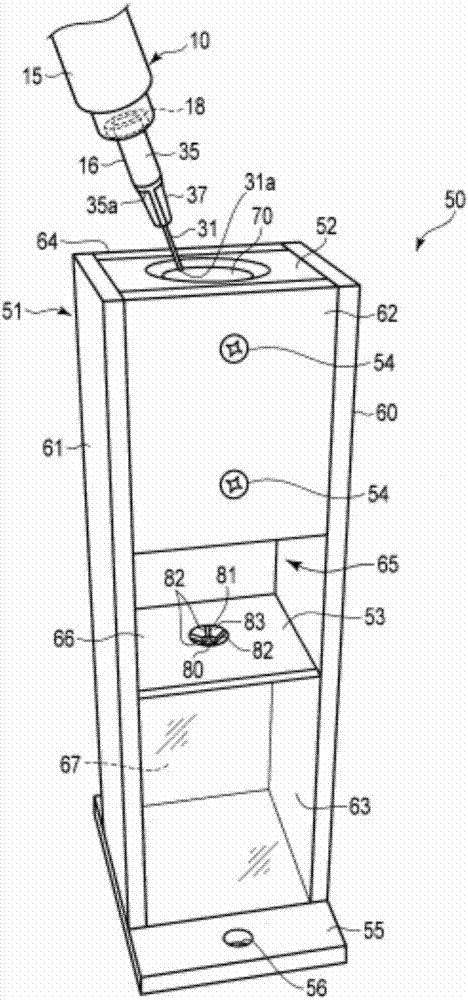

根據本發明的一個實施例，圖2是針頭裝卸輔助裝置以及注射器單元的一部分的透視圖。

圖3是注射器單元的一部分的橫截面的側視圖。

圖4是圖3所示注射器單元的針頭組件的側視圖。

圖5是沿圖4的線f5-f5截取的針頭組件的橫截面圖。

圖6是將注射器單元插入圖2所示的針頭裝卸輔助裝置的狀態的透視圖。

圖7是針頭裝卸輔助裝置的縱向剖視圖。

圖8是針頭裝卸輔助裝置的針頭引導夾具的俯視圖。

圖9是在針頭裝卸輔助裝置中留下針頭部件的狀態的透視圖。

具體實施步驟

根據本發明的一個實施例，圖2展示了注射器單元10的一部分和針頭裝卸輔助裝置50。首先注射器單元10的例子將會被闡述。

圖3展示了注射器單元10的內部。注射器單元10包括一注射器15和一針頭組件16。針頭組件16插入和附接到注射器15的遠處端部。在注射器15的一個端部位置，成形一個螺旋部件(一母螺旋部件)20。螺旋部件20構成魯爾鎖定型接頭18的一部分。一個圓柱形部件21，在螺旋部件20的內部形成。在圓柱形部件21的內部形成一流體通道部件21a。流體通道部件21a與注射器15內的流體加壓腔室22連通。

圖4是針頭組件16的側視圖，并且圖5是沿著圖4的線f5-f5的針頭組件16在其徑向方向上的橫截面視圖。針頭組件16包括一由樹脂制成的主體30，和連接到主體30的由金屬制成的針頭31。在針頭31內形成一流動孔(圖3)。針頭31沿著本體30的軸線x1(圖4)的方向延伸。

由樹脂制成的主體30包括一大致圓柱形(管狀)的近端部件35、一個管部36和四個一體化的肋材37。管部36從近端部件35的前端35a在沿著主體30的軸線x1方向上延伸。四個肋材37圍繞管部36形成。如圖5所示，肋材37按規則的間隔形成，以圍繞管部36在圓周方向上彼此間隔90度。每個肋材37沿著主體30的軸線x1方向延伸。凸起部分40和41配置在主體30的后端。凸起部分40和41構成魯爾鎖定型接頭18的一部分。凸起部分40和41的成形為使得凸起部分40和41可以旋入注射器15的螺旋部件20中。

在針頭組件16的近端部分35中形成一內表面35b(如圖3中所示)。注射器15的圓柱形部件21配置有以流體密封的方式形成的該內表面35b。在近端部件35嵌合于圓柱形部件21的狀態下，旋轉針頭部件16，以便凸起部分40和41旋擰進入螺旋部件20中。因此針頭部件16的近端部件35與圓柱形部件21以一種液體密封的方式相互配置。為此，針頭部件16固定在注射器15上，以及流體加壓腔室22經由流體通道部件21a與針頭31的流通孔32連通，也就是說，實現了注射器15和針頭部件16之間的魯爾鎖定連接。

接著，對針頭裝卸輔助裝置50進行說明。

如圖2中所示，針頭裝卸輔助裝置50包括一個盒裝支架主體51、一個塊狀注射器引導夾具52和一個板狀針頭引導夾具53。支架主體51在垂直方向上延伸。注射器引導夾具52配置在支架主體51的上部。注射器引導夾具52通過一固定部件54(如螺絲)固定到支架主體51上。針頭引導夾具53在垂直方向上配置在支架主體51的中部位置。針頭引導夾具53位于注射器引導夾具52的下部。針頭引導夾具53以與注射器引導夾具52的下部間隔并相對的狀態下固定到支架主體51上。在支架主體51的下端配置有基部55。在基部55中，形成有根據需要將支架主體51固定在作業臺等地方上的通孔56。

支架主體51包括一對矩形側面板60和61、上面板62、下面板63和后面板64。上面板62通過在支架主體51的前側上的粘合劑或類似物固定到每個側面板60和61的上部。下面板63通過在支架主體51的前側上的粘合劑或類似物固定到每個側面板60和61的下部。背面板64在支架主體51的背面通過粘合劑或類似物固定在側面板60和61上。這些面板60、61、62、63和64中，至少下面板63，由光學透明材料(如透明丙烯酸板)形成。

在上面板62和下面板63之間形成一具有開口65的開口腔室66。開口腔室66形成在注射器引導夾具52和針頭引導夾具53之間。開口腔室66具有足以容納針頭組件16的空間，開口65具有能夠去除針頭引導夾具53上的針頭組件16的尺寸。

在針頭引導夾具53的下表面?zhèn)刃纬捎嗅橆^腔室67。針頭引導部件53、側面板60和61，以及下面板63限定了針頭腔室67。由光學透明材料形成的下面板63布置在面向針頭腔室67的位置處。因此，可以通過其觀察到針頭腔室67的內部。

圖6展示了注射器插單元10入到針頭裝卸輔助裝置50的狀態。圖7是注射器單元10插入其中的針頭裝卸裝置50的縱向截面圖。注射器引導夾具52包括一引導孔70和一連通口71，連通口71以垂直方向穿入注射器引導夾具52。連通口71從引導孔70的下端向下延伸。引導孔70具有允許注射器15插入其中的內徑。此外引導孔70具有構成圓錐體的一部分的形狀，更具體地，其成形為使得引導孔70的內徑以錐形方式在橫截面內向下減小。

制作注射器引導夾具52的材料比注射器15的材料要更為硬質。此外注射器引導夾具52由低摩擦材料制成，以在注射器15插入引導孔70中時允許注射器15相對于引導孔70光滑地滑動。該低摩擦系數材料可以例如為聚酰胺樹脂材料。相比之下，制成注射器15的樹脂(如聚丙烯)要比制成注射器引導夾具52的樹脂軟。如圖7中的雙點劃線l1所示，注射器15可以傾斜插入。引導孔10的內表面70a以角度θ傾斜，當注射器15以傾斜的方式插入到引導孔70中時，這防止在注射器15的插入期間，針頭31的遠端31a與引導孔70的內表面70a接觸，或與連通孔71的內表面71a接觸。

圖8是針頭引導夾具53的俯視圖。在針頭引導夾具53中，形成有在垂直方向上貫通針頭引導夾具53的針頭插入孔80。如圖8所示，針頭插入孔80包括形成在中心的中央孔部件81和設置在四個位置的肋材引導槽82。這些肋材引導槽82按照等間距形成，在中央孔部件81的圓周方向方彼此間隔90度。中央孔部件81形成在引導孔70的中心軸線x2上(圖7)。中央孔部件81的內徑略大于針頭組件16的管部36的外徑。因此，管部36能夠插入中央孔部件81中。

盡管肋材引導槽82的形狀不局限于圖8所示的形狀，但是圖8所示的實施例中，肋材引導槽82是在針頭引導夾具53的上方觀察是一種十字形。也就是說，肋材引導槽82的形狀被配置成使得針頭部件16的肋材37能夠沿著本體30的軸線x1方向插入。在針頭引導夾具53的上表面，形成有位于中央孔部件81中心的凹槽部件83。凹槽部件83具有構成弧形截面的凹面的形狀，例如針頭部件16的近端部件35的前端35a的形狀。當針頭組件16插入到針頭插入孔80中，針頭組件16的近端部件35的前端35a與凹槽部件83接觸。在該狀態下，通過針頭引導夾具53防止針頭組件16旋轉。

制作針頭引導夾具53的材料比針頭組件16的主體30的材料要硬質。此外針頭引導夾具53由低摩擦材料制成，以在針頭組件16插入針頭插入孔80中時，允許針頭組件16相對于針頭插入孔80光滑地滑動。該低摩擦系數的材料可以例如為聚酰胺樹脂材料。相比之下，制成針頭組件16的主體30的樹脂(如聚丙烯)要比針頭引導夾具53軟。

接著，對針頭組件16相對于注射器15的安裝工序進行說明。

操作者用手將注射器組件16的凸起部分40和14插入注射器15的螺旋部件20。此外，通過用相對較小的力旋轉針頭組件16，針頭組件16暫時連接到注射器15的螺旋部分20。

如圖2所示，在針頭部件16安裝在注射器15上的狀態下，針頭部件16朝向下方。此外，針頭組件16從注射器引導夾具52的上方插入到引導孔70中。當注射器單元10插入到引導孔70中時，同時注射器15被引導孔70的內表面70所引導，針頭31的前端31a朝向針頭插入孔80方向。

操作者通過開口65目視檢查從注射器引導夾具52的下表面突出到開口腔室66中的針頭31。此外針頭組件16插入針頭插入孔80中，針頭插入孔80的位置被調整為使得肋材37能夠插入肋材引導槽82中。因為肋材37插入肋材引導槽82，當注射器15旋轉時，旋轉的終點被確定了。已經插入針頭插入孔80的針頭組件16停止在近端部件35的前端部35a與針頭引導夾具53的凹槽部件83相接觸的位置。在該狀態下，通過針頭引導夾具53阻止針頭組件16旋轉。

當針頭組件16到達該狀態時，如，操作者通過手部握持以阻止針頭裝卸輔助裝置50移動。然后通過用手沿著第一方向(順時針方向)擰緊注射器15以進行夾持，并將凸起部件40和41固定到螺旋部件20上。通過這種方式，實現了針頭組件16重新擰緊到注射器15上，即，實現了夾緊步驟的完成。

在操作者的疏忽中，操作者有可能意外地將不同種類的針頭組件(即不同型號或者尺寸的針頭組件)附接到注射器15上。然而在這種情況下，錯誤的針頭組件不能插入針頭插入孔80或肋材引導槽82中，或者可能在針頭組件和針頭插入孔80之間產生異常的間隙。因此操作者可以識別出所插入的針頭組件是與預期類型不同的類型。因此可以防止將不同類型的針頭組件強制地(錯誤的組裝)設置到注射器15的錯誤。

上述說明適用于使用針頭裝卸輔助裝置50將針頭組件16固定(夾緊)到注射器15的螺旋部件20的情況。然而，根據本實施例的針頭裝卸輔助裝置50也可以用于從注射器15移除(或松開)針頭組件16。圖6展示了將安裝在注射器15上的針頭組件16插入針頭引導夾具53的針頭插入孔80的狀態。當在該狀態下的注射器15沿著第二方向(逆時針)旋轉時，可以使得針頭組件16從螺旋部件20上松開。

在松開針頭組件16之后，將注射器單元10從引導孔70中去除。在這種情況下，如圖9所示，可能存在針頭組件16從注射器15拆卸的情況。針頭組件16留在針頭引導夾具53上。在這種情況下，可以從開口65將諸如鑷子的工具90插入開口腔室66中，以拉出留在針頭引導夾具53上的針頭組件16。

無需多言，在本發明的實施例中，除了注射器單元的具體形式之外，構成針頭裝卸輔助裝置中的支架主體、注射器引導夾具、針頭引導夾具等的具體形式可以進行各種修改。例如可以準備幾種類型的注射器引導夾具，每個注射器引導夾具具有與需要應用的注射器的尺寸相對應的尺寸的引導孔，并且可以根據注射器的類型更換注射器引導夾具。或者可以準備幾種類型的針頭引導夾具，每個針頭引導夾具具有與待施加的針頭部件的針頭插入孔尺寸相向?qū)?yīng)的針頭插入孔，并且可以根據針頭組件的類型更換針頭引導夾具。
