本技術涉及醫療器械，具體為一種用于胸腰椎損傷及術后的固定支具。

背景技術：

1、胸部及腰椎處若有損傷則需要通過手術進行矯正與治療，結束手術的骨節部分較為脆弱，病人不能長期躺臥在病床上，應在護理者的陪同下定期行走并進行康復運動，站立的肢體缺少加固，則需要使用固定支具從前后兩處進行輔助。

2、普通的支具多數為塑料一體灌注而成，通過編織帶進行綁定連接，從而實施支撐加固，支具的內壁雖然足夠光滑，卻缺少調整結構，難以匹配不同腰身的人們使用，行走起來頗為不便，穿戴起來也頗為不適。

3、現在，提出一種新型的用于胸腰椎損傷及術后的固定支具解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種用于胸腰椎損傷及術后的固定支具，以解決上述背景技術中提出的內壁弧度無法調整的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于胸腰椎損傷及術后的固定支具，包括左支具和右支具，所述左支具的右側設置有右支具，所述左支具及右支具內部一側的上方與下方皆設置有卡槽，且卡槽中固定連接有氣囊，所述氣囊中設置有充氣腔室，所述左支具與右支具內部的中心處固定有三通管，且三通管的頂部與底部分別穿過卡槽固定有連接管，所述左支具與右支具外部的中心處固定有氣門芯，所述左支具與右支具外部中心處的上方皆固定有橡膠塞，所述左支具與右支具的前后兩端皆排列有透氣孔。

3、優選的，所述連接管與氣囊相連通，所述三通管的側面與氣門芯固定相連。

4、優選的，所述左支具與右支具前后兩端的側面皆焊接有三組橫框，且橫框內部上方的一側設置有通槽，所述通槽內部的前后之間活動連接有齒輪，所述橫框內部的一側之間活動插接有連接片，且連接片頂部的兩側皆設置有齒槽，所述橫框一側的下方設置有螺孔，且螺孔中嚙合連接有螺栓，所述連接片底部的兩側皆橫向設置有螺紋槽

5、優選的，所述螺栓的一側嵌在螺紋槽中，所述螺栓、螺紋槽及螺孔呈同心圓排列。

6、優選的，所述齒輪可于通槽中原地旋轉，所述齒輪的底部卡接在齒槽中。

7、優選的，所述左支具與右支具頂部的前端與后端皆固定有松緊帶，且松緊帶的上方固定有搭塊，所述搭塊的側面中心處固定有短管，且短管的側面固定有第二弧形套，所述第二弧形套之間的前方與后方皆設置有第一弧形套，所述第一弧形套及第二弧形套內部的兩側皆設置有插孔，且插孔之間活動安插有插片。

8、優選的，所述插片的兩側皆嵌在插孔中，所述插片與插孔的弧度相等。

9、優選的，所述第一弧形套、第二弧形套及插片構成圓環狀，所述松緊帶對稱固定在搭塊底部的兩端。

10、與現有技術相比，本實用新型的有益效果是：該用于胸腰椎損傷及術后的固定支具不僅實現了改變支具內壁的弧度，實現了加固兩側的支具，而且實現了防止墊帶垮塌；

11、(1)通過在卡槽中固定連接有氣囊，從兩側將左支具與右支具分別卡接固定在人體的兩側，拔下氣門芯上的橡膠塞，即可接通外界的氣泵進行充氣操作，經過三通管與連接管分別注入上下兩處的氣囊中，使得氣囊于卡槽中膨脹起來，以便氣囊鼓起的充氣腔室貼合在人體表面，既防止固定支具松塌，又能增添舒適度；

12、(2)通過在左支具與右支具前后兩端的側面皆焊接有三組橫框，左支具與右支具在拼接完成后，擰轉橫框側面螺孔中的螺栓，使得螺栓沿著螺紋槽推送或拉扯連接片，前后兩處插接在橫框里的連接片，會憑借上方的齒槽與通槽中的齒輪相嚙合，為連接片與橫框增添一些摩擦阻力，避免左支具與右支具分離開來，且兩側支具的間距可調整，穿戴適配性得到提升；

13、(3)通過在第二弧形套之間的前方與后方皆設置有第一弧形套，根據頭部的圈圍來拉扯兩側的第一弧形套與第二弧形套，以嵌在插孔中的插片調整第一弧形套與第二弧形套的距離后，將此結構套接在頸部之上，兩側憑借具有彈力的松緊帶連接搭塊并調整搭塊的位置，避免吊帶結構松動，防止支具垮塌。

技術特征：

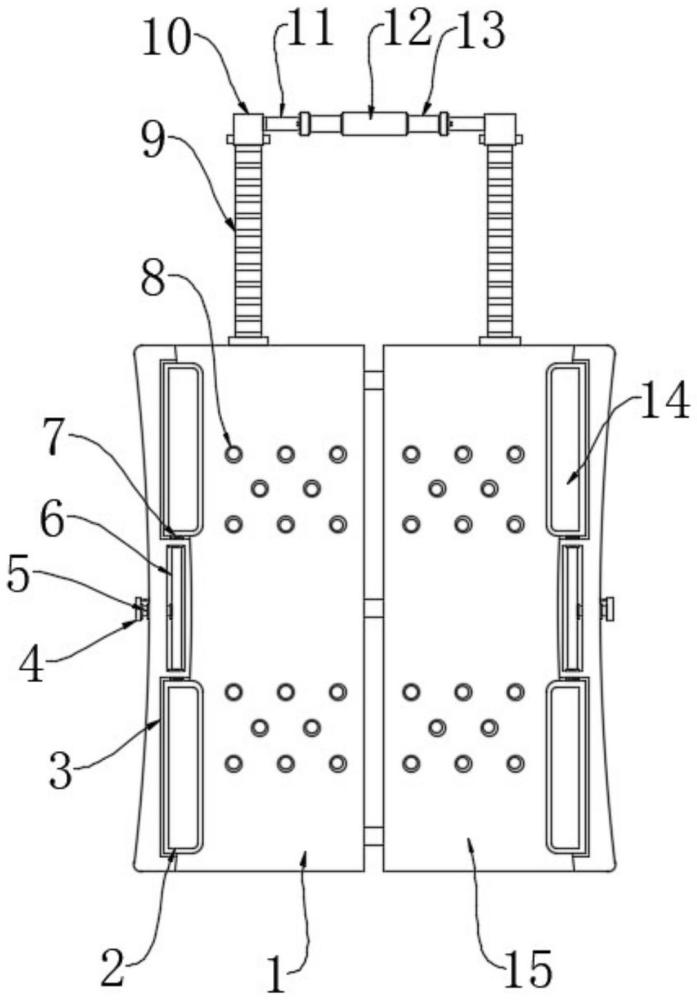

1.一種用于胸腰椎損傷及術后的固定支具，包括左支具(1)和右支具(15)，其特征在于：所述左支具(1)的右側設置有右支具(15)，所述左支具(1)及右支具(15)內部一側的上方與下方皆設置有卡槽(3)，且卡槽(3)中固定連接有氣囊(2)，所述氣囊(2)中設置有充氣腔室(14)，所述左支具(1)與右支具(15)內部的中心處固定有三通管(6)，且三通管(6)的頂部與底部分別穿過卡槽(3)固定有連接管(7)，所述左支具(1)與右支具(15)外部的中心處固定有氣門芯(5)，所述左支具(1)與右支具(15)外部中心處的上方皆固定有橡膠塞(4)，所述左支具(1)與右支具(15)的前后兩端皆排列有透氣孔(8)。

2.根據權利要求1所述的一種用于胸腰椎損傷及術后的固定支具，其特征在于：所述連接管(7)與氣囊(2)相連通，所述三通管(6)的側面與氣門芯(5)固定相連。

3.根據權利要求1所述的固定支具，其特征在于：所述左支具(1)與右支具(15)前后兩端的側面皆焊接有三組橫框(16)，且橫框(16)內部上方的一側設置有通槽(20)，所述通槽(20)內部的前后之間活動連接有齒輪(19)，所述橫框(16)內部的一側之間活動插接有連接片(17)，且連接片(17)頂部的兩側皆設置有齒槽(21)，所述橫框(16)一側的下方設置有螺孔(23)，且螺孔(23)中嚙合連接有螺栓(18)，所述連接片(17)底部的兩側皆橫向設置有螺紋槽(22)。

4.根據權利要求3所述的固定支具，其特征在于：所述螺栓(18)的一側嵌在螺紋槽(22)中，所述螺栓(18)、螺紋槽(22)及螺孔(23)呈同心圓排列。

5.根據權利要求3所述的固定支具，其特征在于：所述齒輪(19)可于通槽(20)中原地旋轉，所述齒輪(19)的底部卡接在齒槽(21)中。

6.根據權利要求1所述的固定支具，其特征在于：所述左支具(1)與右支具(15)頂部的前端與后端皆固定有松緊帶(9)，且松緊帶(9)的上方固定有搭塊(10)，所述搭塊(10)的側面中心處固定有短管(11)，且短管(11)的側面固定有第二弧形套(25)，所述第二弧形套(25)之間的前方與后方皆設置有第一弧形套(12)，所述第一弧形套(12)及第二弧形套(25)內部的兩側皆設置有插孔(24)，且插孔(24)之間活動安插有插片(13)。

7.根據權利要求6所述的固定支具，其特征在于：所述插片(13)的兩側皆嵌在插孔(24)中，所述插片(13)與插孔(24)的弧度相等。

8.根據權利要求6所述的固定支具，其特征在于：所述第一弧形套(12)、第二弧形套(25)及插片(13)構成圓環狀，所述松緊帶(9)對稱固定在搭塊(10)底部的兩端。

技術總結
本技術涉及醫療器械技術領域，公開了一種用于胸腰椎損傷及術后的固定支具，包括左支具和右支具，所述左支具的右側設置有右支具，所述左支具及右支具內部一側的上方與下方皆設置有卡槽，且卡槽中固定連接有氣囊，所述氣囊中設置有充氣腔室，所述左支具與右支具內部的中心處固定有三通管。該用于胸腰椎損傷及術后的固定支具通過在卡槽中固定連接有氣囊，從兩側將左支具與右支具分別卡接固定在人體的兩側，拔下氣門芯上的橡膠塞，即可接通外界的氣泵進行充氣操作，經過三通管與連接管分別注入上下兩處的氣囊中，使得氣囊于卡槽中膨脹起來，以便氣囊鼓起的充氣腔室貼合在人體表面，解決了內壁弧度無法調整的問題。

技術研發人員：杜志雄,李永亮,王娜
受保護的技術使用者：北京惠順康醫療器械有限公司
技術研發日：20240604
技術公布日：2025/4/28
