本技術涉及體脂秤領域，特別涉及一種具有重心偏移狀態指示功能的體脂秤。

背景技術：

1、電子秤是一種測量用戶人體參數的設備，根據測量的參數不同，可以分為體重秤和體脂秤，體重秤用于測量用戶的體重參數，體脂秤用于測量用戶的體重參數和體脂參數；但無論哪種電子秤，測量的時候都容易受到諸多干擾，特別是用戶站立在秤體上時的重心偏移，對測量結果影響非常大，而現有的體脂秤都無法很好地檢測以及引導用戶進行調整；因此，急需一種具有重心偏移狀態指示功能的體脂秤來解決上述問題。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種具有重心偏移狀態指示功能的體脂秤。

2、本實用新型的一種實施例解決其技術問題所采用的技術方案是：一種具有重心偏移狀態指示功能的體脂秤，包括秤體、控制板、稱重組件以及若干個狀態指示組件；

3、秤體上設置有若干個指示區域；

4、控制板設置在秤體內；

5、稱重組件設置在秤體上且與控制板電連接；

6、狀態指示組件設置在秤體上且與控制板電連接，狀態指示組件與指示區域?qū)?yīng)；

7、控制板可根據稱重組件反饋的信號計算用戶的體重參數以及稱重重心偏移參數，并控制狀態指示組件動作，以指引用戶調整重心。

8、作為本實用新型的優選實施例之一，一種具有重心偏移狀態指示功能的體脂秤還包括均布于秤體上且與控制板電連接的若干個電極片，電極片構成指示區域且與狀態指示組件一一對應，電極片用于測量用戶的人體阻抗。

9、作為本實用新型的優選實施例之一，秤體的上端面設置有透光面板，透光面板上設置有若干個上下貫穿的出光槽，電極片設置在透光面板的上端面且封閉出光槽；狀態指示組件包括透光座以及設置在透光座上的光源板，透光座設置在出光槽內，以使光源板發出的光可經透光座和透光面板照射出去。

10、作為本實用新型的優選實施例之一，電極片粘接于透光面板的上端面。

11、作為本實用新型的優選實施例之一，透光座粘接于電極片的下端面或粘接于出光槽的側壁上。

12、作為本實用新型的優選實施例之一，秤體上設置有出光槽，狀態指示組件包括透光座以及設置在透光座上的光源板，透光座設置在出光槽內且其上設置有出光部，電極片設置在透光座的上端面且與出光槽的側壁之間具有用于容置出光部的間距，以使光源板發出的光可經透光座和出光部照射出去。

13、作為本實用新型的優選實施例之一，透光座的上端面凹陷有容置槽，電極片蓋設于容置槽上。

14、作為本實用新型的優選實施例之一，電極片粘接于透光座的上端面。

15、作為本實用新型的優選實施例之一，透光座通過螺栓連接結構與秤體連接。

16、作為本實用新型的優選實施例之一，透光座上設置有穿線孔，電極片的引出線穿設于穿線孔內且與控制板電連接。

17、本實用新型的有益效果：一種具有重心偏移狀態指示功能的體脂秤，包括秤體、控制板、稱重組件以及若干個狀態指示組件；秤體上設置有若干個指示區域；控制板設置在秤體內；稱重組件設置在秤體上且與控制板電連接；狀態指示組件設置在秤體上且與控制板電連接，狀態指示組件與指示區域?qū)?yīng)；控制板可根據稱重組件反饋的信號計算用戶的體重參數以及稱重重心偏移參數，并控制狀態指示組件動作，以指引用戶調整重心；通過上述結構能夠?qū)τ脩舻闹匦氖欠衿七M(jìn)行檢測，并根據偏移程度來使能狀態指示組件為用戶提供糾正指引，即使用戶不調整重心，在獲取體重的過程中，依然可以從亮燈的情況很容易就能判斷出身體的平衡性是否偏移，有利于提高測量準確性以及提醒用戶身體平衡性狀況。

技術特征：

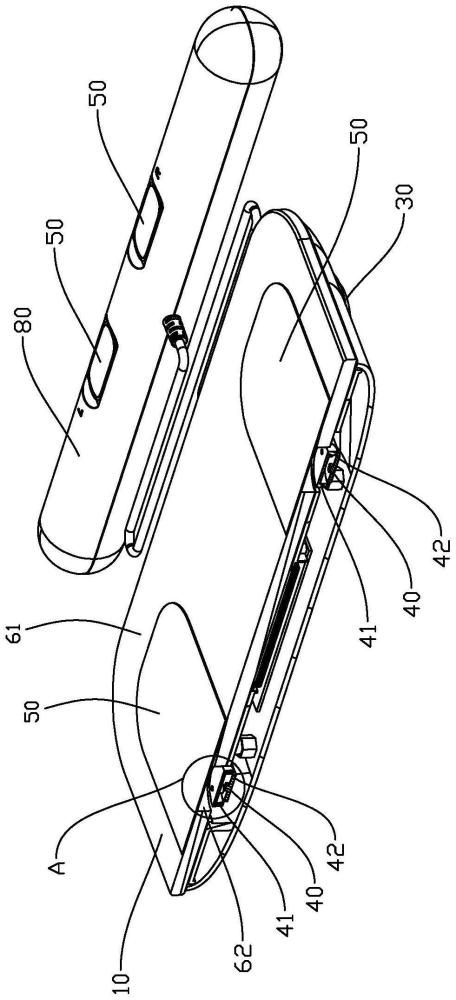

1.一種具有重心偏移狀態指示功能的體脂秤，其特征在于：包括秤體(10)、控制板(20)、稱重組件(30)以及若干個狀態指示組件(40)；

2.根據權利要求1所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：還包括均布于所述秤體(10)上且與所述控制板(20)電連接的若干個電極片(50)，所述電極片(50)構成所述指示區域且與所述狀態指示組件(40)一一對應，所述電極片(50)用于測量用戶的人體阻抗。

3.根據權利要求2所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述秤體(10)的上端面設置有透光面板(61)，所述透光面板(61)上設置有若干個上下貫穿的出光槽(62)，所述電極片(50)設置在所述透光面板(61)的上端面且封閉所述出光槽(62)；所述狀態指示組件(40)包括透光座(41)以及設置在所述透光座(41)上的光源板(42)，所述透光座(41)設置在所述出光槽(62)內，以使所述光源板(42)發出的光可經所述透光座(41)和透光面板(61)照射出去。

4.根據權利要求3所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述電極片(50)粘接于所述透光面板(61)的上端面。

5.根據權利要求3所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述透光座(41)粘接于所述電極片(50)的下端面或粘接于所述出光槽(62)的側壁上。

6.根據權利要求2所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述秤體(10)上設置有出光槽(62)，所述狀態指示組件(40)包括透光座(41)以及設置在所述透光座(41)上的光源板(42)，所述透光座(41)設置在所述出光槽(62)內且其上設置有出光部(43)，所述電極片(50)設置在所述透光座(41)的上端面且與所述出光槽(62)的側壁之間具有用于容置所述出光部(43)的間距，以使所述光源板(42)發出的光可經所述透光座(41)和出光部(43)照射出去。

7.根據權利要求6所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述透光座(41)的上端面凹陷有容置槽(411)，所述電極片(50)蓋設于所述容置槽(411)上。

8.根據權利要求6所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述電極片(50)粘接于所述透光座(41)的上端面。

9.根據權利要求6所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述透光座(41)通過螺栓連接結構(70)與所述秤體(10)連接。

10.根據權利要求3或6所述的一種具有重心偏移狀態指示功能的體脂秤，其特征在于：所述透光座(41)上設置有穿線孔(44)，所述電極片(50)的引出線穿設于所述穿線孔(44)內且與所述控制板(20)電連接。

技術總結
本技術公開了一種具有重心偏移狀態指示功能的體脂秤，包括秤體、控制板、稱重組件以及若干個狀態指示組件；秤體上設置有若干個指示區域；控制板設置在秤體內；稱重組件設置在秤體上且與控制板電連接；狀態指示組件設置在秤體上且與控制板電連接，狀態指示組件與指示區域?qū)?yīng)；控制板可根據稱重組件反饋的信號計算用戶的體重參數以及稱重重心偏移參數，并控制狀態指示組件動作，以指引用戶調整重心；通過上述結構能夠?qū)τ脩舻闹匦氖欠衿七M(jìn)行檢測，并根據偏移程度來使能狀態指示組件為用戶提供糾正指引，即使用戶不調整重心，在獲取體重的過程中，依然可以從亮燈的情況很容易就能判斷出身體的平衡性是否偏移，有利于提高測量準確性以及提醒用戶身體平衡性狀況。

技術研發人員：高瑞軍,林騰庭
受保護的技術使用者：廣東沃萊科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
