本技術涉及醫療，具體為一種新型康復輔助翻身器。

背景技術：

1、護理床一般都是動力床，分為電動或手動護理床，是根據患者的臥床生活習性和治療需要，而設計的帶有家屬可以陪護，具有多項護理功能和操作按鈕，使用絕緣安全的床。

2、在日常的患者護理中，經常需要對患者進行翻身，進行背部按摩、清理更換床單.定期進行康復治療等。由于患者本身不能用力，只能靠護理人員的手部推力幫助患者完成上述翻身動作，僅靠護理人員手部的推力不僅接觸面積小，且用力不均勻，易對患者造成二次傷害：同時患者還需要進行一定角度的支撐，長時間的人力支撐不僅工作量大，支撐的角度也不好控制，因此，我們提出一種新型康復輔助翻身器來解決此問題。

技術實現思路

1、本實用新型的目的在于提供一種新型康復輔助翻身器，以解決上述背景技術中提出的患者不便翻身的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型康復輔助翻身器，包括醫護床體，還包括：

3、安裝槽體，呈對稱分布貫通開設在醫護床體的上端面，安裝槽體的正下方設置有安裝倉體，且安裝倉體呈對稱分布固定在醫護床體的下端面；

4、翻身組件，均勻分布設置在安裝槽體的內部，用于幫助患者進行翻身；

5、安裝孔體，開設在醫護床體的前側右端，安裝孔體的內部滑動穿設有旋轉軸，且旋轉軸可在安裝孔體的內部旋轉；

6、限定組件，設置在醫護床體的上方，用于對患者小腿部進行限定。

7、優選的，旋轉軸的一端轉動連接有調節臂一，調節臂一的另一端轉動連接有調節臂二，且調節臂二的另一端與限定組件之間固定連接。

8、優選的，限定組件包括放置座、仿形底塊、限定槽體、仿形夾塊、絲桿，放置座固定在調節臂二的一端，仿形底塊固定在放置座的上端面中央位置，且放置座的上端面開設有仿形槽，限定槽體開設在放置座遠離調節臂二的一側，絲桿轉動連接在限定槽體的內部中央位置，且絲桿的一端向放置座的外部延伸，仿形夾塊呈對稱分布設置在仿形底塊的內部。

9、優選的，絲桿的外部呈對稱分布螺紋連接有移動塊，且移動塊滑動卡接在限定槽體的內部，移動塊的左右兩側呈對稱分布轉動連接有旋轉臂，且相同一側的旋轉臂之間轉動連接，仿形夾塊的下端面固定有限定軸體，且限定軸體轉動插接在兩組旋轉臂轉動連接處。

10、優選的，放置座的下端面呈對稱分布轉動連接有復位桿，復位桿的外部套設有套筒，且套筒的內部設置有復位彈簧，復位彈簧的頂部與復位桿相接觸，套筒底部固定有支撐底板，且支撐底板的下端面可與醫護床體的上端面相接觸，兩組套筒呈八字形擺放設置。

11、優選的，翻身組件包括旋轉板體、安裝塊、電動推桿，旋轉板體線性分布轉動連接在安裝槽體的內壁一側，安裝塊線性分布固定在安裝倉體的內部上端，電動推桿轉動連接在安裝塊的上端面中央位置，且電動推桿的輸出端與旋轉板體的底部之間轉動連接。

12、優選的，旋轉板體的上端面設置有墊布，且旋轉板體的上端面均勻分布設置有魔術貼，墊布的底部與旋轉板體之間可進行粘接。

13、與現有技術相比，本實用新型的有益效果是：

14、1、本實用新型設置的電動推桿可帶動旋轉板體進行旋轉，進而可將患者背部緩慢托起，可根據患者背部位置選擇不同的電動推桿，進而可方便看護人員對患者背部進行擦洗，看護更加方便，同時托起過程患者背部受力更加均勻，還可調節托起支撐角度，實用性更強。

15、2、本實用新型通過轉動把手可帶動絲桿進行旋轉，進而可帶動兩側的移動塊對向移動，進而兩側旋轉臂之間的夾角可發生改變，進而可通過限定軸體帶動兩側的仿形夾塊在仿形底塊的內部對向移動，從而可根據患者小腿粗細進行調節，對患者腿部進行限定，使后續翻身過程更加安全可靠，設置的放置座可在患者腿部壓力下，發生一定的偏轉，設置的復位桿配合彈簧可在套筒的內部上下移動，從而保證對患者翻轉過程中，放置座也可在壓力變化下實現角度變化，使其腿部更加舒適。

技術特征：

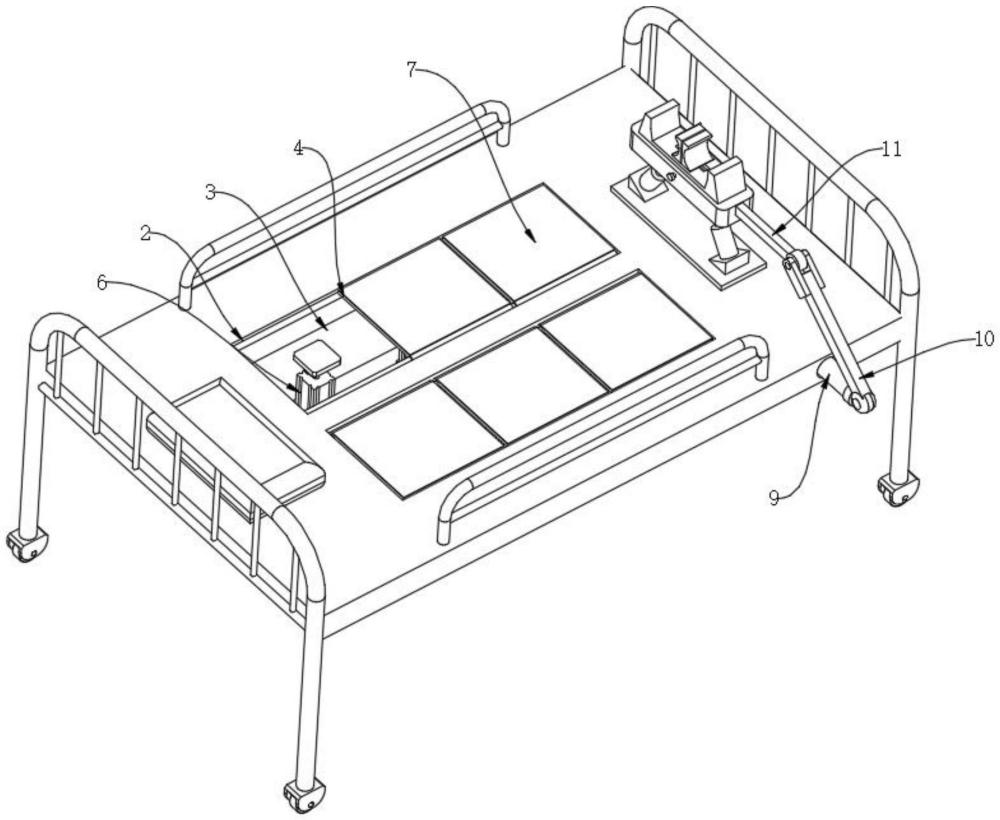

1.一種新型康復輔助翻身器，包括醫護床體(1)，其特征在于：所述

2.根據權利要求1所述的一種新型康復輔助翻身器，其特征在于：所述旋轉軸(9)的一端轉動連接有調節臂一(10)，調節臂一(10)的另一端轉動連接有調節臂二(11)，且調節臂二(11)的另一端與限定組件之間固定連接。

3.根據權利要求2所述的一種新型康復輔助翻身器，其特征在于：所述限定組件包括放置座(15)、仿形底塊(16)、限定槽體(17)、仿形夾塊(18)、絲桿(19)，放置座(15)固定在調節臂二(11)的一端，仿形底塊(16)固定在放置座(15)的上端面中央位置，且放置座(15)的上端面開設有仿形槽，限定槽體(17)開設在放置座(15)遠離調節臂二(11)的一側，絲桿(19)轉動連接在限定槽體(17)的內部中央位置，且絲桿(19)的一端向放置座(15)的外部延伸，仿形夾塊(18)呈對稱分布設置在仿形底塊(16)的內部。

4.根據權利要求3所述的一種新型康復輔助翻身器，其特征在于：所述絲桿(19)的外部呈對稱分布螺紋連接有移動塊(20)，且移動塊(20)滑動卡接在限定槽體(17)的內部，移動塊(20)的左右兩側呈對稱分布轉動連接有旋轉臂(21)，且相同一側的旋轉臂(21)之間轉動連接，仿形夾塊(18)的下端面固定有限定軸體(22)，且限定軸體(22)轉動插接在兩組旋轉臂(21)轉動連接處。

5.根據權利要求4所述的一種新型康復輔助翻身器，其特征在于：所述放置座(15)的下端面呈對稱分布轉動連接有復位桿(14)，復位桿(14)的外部套設有套筒(13)，且套筒(13)的內部設置有復位彈簧，復位彈簧的頂部與復位桿(14)相接觸，套筒(13)底部固定有支撐底板(12)，且支撐底板(12)的下端面可與醫護床體(1)的上端面相接觸，兩組套筒(13)呈八字形擺放設置。

6.根據權利要求1所述的一種新型康復輔助翻身器，其特征在于：所述翻身組件包括旋轉板體(4)、安裝塊(5)、電動推桿(6)，旋轉板體(4)線性分布轉動連接在安裝槽體(2)的內壁一側，安裝塊(5)線性分布固定在安裝倉體(3)的內部上端，電動推桿(6)轉動連接在安裝塊(5)的上端面中央位置，且電動推桿(6)的輸出端與旋轉板體(4)的底部之間轉動連接。

7.根據權利要求6所述的一種新型康復輔助翻身器，其特征在于：所述旋轉板體(4)的上端面設置有墊布(7)，且旋轉板體(4)的上端面均勻分布設置有魔術貼，墊布(7)的底部與旋轉板體(4)之間可進行粘接。

技術總結
本技術公開了一種新型康復輔助翻身器，包括醫護床體，還包括：安裝槽體呈對稱分布貫通開設在醫護床體的上端面，安裝槽體的正下方設置有安裝倉體，翻身組件均勻分布設置在安裝槽體的內部，用于幫助患者進行翻身；安裝孔體開設在醫護床體的前側右端，限定組件設置在醫護床體的上方，用于對患者小腿部進行限定，本技術一種新型康復輔助翻身器，本技術設置的電動推桿可帶動旋轉板體進行旋轉，進而可將患者背部緩慢托起，可根據患者背部位置選擇不同的電動推桿，進而可方便看護人員對患者背部進行擦洗，看護更加方便，同時托起過程患者背部受力更加均勻，還可調節托起支撐角度，實用性更強。

技術研發人員：萬昀曉,高金湘,孫世豪,陳加玉,張珂,于金福,梁競瑜,何苗,周宇,武增國,吳書凡
受保護的技術使用者：哈爾濱醫科大學大慶分校
技術研發日：20240620
技術公布日：2025/4/28
