本技術涉及樣本檢測，具體為一種樣本采集器。

背景技術：

1、樣本采集器，顧名思義，對一些液體或固體成分進行定量采樣的器具，常見于生物、化學等方面的檢測，尤其是生物學上對人體細胞基因方面的檢測，通常需要通過樣本采集器采集血管血液或口腔唾液收集人體細胞樣本，從而方便后續檢測操作。

2、經建設，根據中國專利公開號為cn208640721u的實用新型專利中公開了一種血液檢測用血液樣本采集裝置，該實用新型專利中的血液樣本采集裝置是通過穿刺針頭插進血管后，通過調節帽調節活塞桿在活塞管的位置，使血液存儲管的內部達到負壓的狀態，便于控制血液采樣時的速度，但是結合該血液樣本采集裝置的抽血結構可知，抽血時需要人工拉動活塞桿完成血液抽取工作，醫護人員需要密切觀察活塞桿在活塞管中的位置和采樣試管中液體刻度變化，在采血使用時較為不便，無法實現快速微量取血操作，另一方面，該采血裝置在采血后針頭部位無法自主收納，醫護人員容易因不慎操作導致裸露的針頭刺傷手部的問題，因此該血液檢測用血液樣本采集裝置的血液采集結構還有待進一步改進，故而提出一種樣本采集器。

技術實現思路

1、（一）解決的技術問題

2、本實用新型要解決的技術問題是提供一種方便快速微量采血和針頭收納防護的樣本采集器。

3、（二）技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種樣本采集器，包括取樣筒，所述取樣筒的內部滑動連接有刺針管，所述刺針管的內部設置有微量取樣結構；

5、所述微量取樣結構包括與刺針管內頂壁螺紋連接的固定槽塊，所述固定槽塊的底部固定連接有第一彈簧桿，所述固定槽塊的底部設置有曲頸環管，所述曲頸環管的內部設置有封堵球珠，所述曲頸環管的內部固定連接有濾網板，所述曲頸環管的底部固定連接有螺旋曲管，所述螺旋曲管的底部固定連接有汲液頭。

6、進一步，所述刺針管的內頂壁開設有螺紋槽，所述固定槽塊的外部設置有與螺紋槽適配的螺紋層，所述固定槽塊的內部滑動連接有玻璃結構的通管，所述通管的頂部固定連接有氣囊塊，所述氣囊塊的內部填充有氣囊球，所述氣囊球的底部與通管的頂部貫通連接。

7、進一步，所述氣囊塊的頂部活動連接有壓鈕塊，所述壓鈕塊的底部與氣囊球的頂部固定連接，所述第一彈簧桿的數量為兩個，兩個所述第一彈簧桿均包括一號豎桿和一號緩沖彈簧結構，兩個所述一號豎桿的底部固定連接有一號環板，所述通管的外側與兩個一號豎桿的外部滑動連接，且通管的底部貫穿一號環板并與曲頸環管的頂部貫通連接。

8、進一步，所述曲頸環管的外側為橢圓形結構，且曲頸環管的內側為圓形結構，所述封堵球珠和濾網板的數量均為兩個，兩個所述封堵球珠的球徑均大于曲頸環管的上端管徑，且兩個封堵球珠的球徑均小于曲頸環管的下端管徑。

9、進一步，所述刺針管的外部設置有伸縮限位結構，所述伸縮限位結構包括固定于取樣筒內頂壁且數量為兩個的第二彈簧桿，兩個所述第二彈簧桿均包括二號豎桿和二號緩沖彈簧結構，所述刺針管的外側與兩個二號豎桿的外部滑動連接，兩個所述二號豎桿的底部固定連接有二號環板，所述刺針管的外部固定連接有數量為兩個的壓環。

10、進一步，其中一個所述壓環的底部固定連接有數量為兩個的一號頂塊，其中一個所述一號頂塊的長度大于另外一個一號所述頂塊的長度，另外一個所述壓環的頂部固定連接有二號頂塊。

11、進一步，所述取樣筒的內部固定安裝有軸環座，所述軸環座的內側轉動連接有限位環，所述限位環的頂部與底部均為橢圓坡面結構，且限位環的頂部右側與底部左側均活動連接有滾珠，所述刺針管的底部開設有取液口，所述取樣筒的底部開設有槽口，所述槽口的外部螺紋連接有密封蓋。

12、有益效果

13、與現有技術相比，本申請的技術方案具備以下有益效果：

14、1、該樣本采集器，將刺針管通過第二彈簧桿與取樣筒滑動連接，將汲液頭和曲頸環管通過通管和第一彈簧桿與固定槽塊滑動連接，當按壓壓鈕塊使其擠壓氣囊塊，曲頸環管和螺旋曲管的內部形成負壓區域，此時汲液頭推動刺針管下移刺入皮膚，經汲液頭快速取血，血液吸入螺旋曲管后氣壓帶動封堵球珠上升，并堵住曲頸環管的上管口，使血液無法繼續抽吸上升，從而實現快速微量取血的操作。

15、2、該樣本采集器，按壓壓鈕塊，通管帶動下方的汲液頭推動刺針管下移，此時其中一個壓環的其中一個一號頂塊下壓限位環，由于限位環頂部與底部均為橢圓坡面結構，會推動限位環轉動，此時限位環頂部與底部的滾珠分別與其中一個一號頂塊和二號頂塊接觸卡合，使另外一個壓環無法上移，對刺針管的伸出進行限位，需要收納刺針管時再次按壓壓鈕塊，此時其中一個壓環的另外一個一號頂塊下壓限位環，迫使滾珠轉動，使限位環繼續轉動，二號頂塊脫離滾珠，從而可使刺針管上升回縮，防止刺針管刺傷手部。

技術特征：

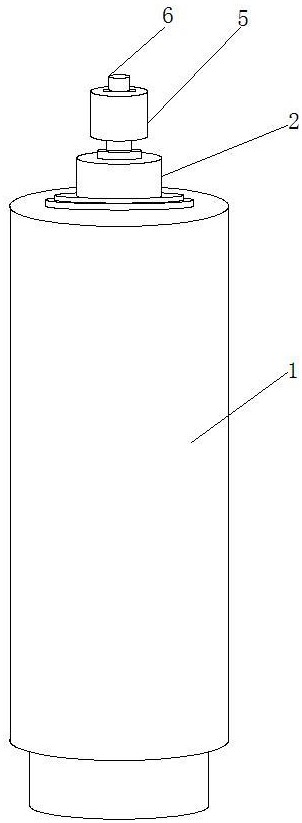

1.一種樣本采集器，包括取樣筒（1），其特征在于：所述取樣筒（1）的內部滑動連接有刺針管（2），所述刺針管（2）的內部設置有微量取樣結構（3）；

2.根據權利要求1所述的一種樣本采集器，其特征在于：所述刺針管（2）的內頂壁開設有螺紋槽，所述固定槽塊（301）的外部設置有與螺紋槽適配的螺紋層，所述固定槽塊（301）的內部滑動連接有玻璃結構的通管（4），所述通管（4）的頂部固定連接有氣囊塊（5），所述氣囊塊（5）的內部填充有氣囊球，所述氣囊球的底部與通管（4）的頂部貫通連接。

3.根據權利要求2所述的一種樣本采集器，其特征在于：所述氣囊塊（5）的頂部活動連接有壓鈕塊（6），所述壓鈕塊（6）的底部與氣囊球的頂部固定連接，所述第一彈簧桿（302）的數量為兩個，兩個所述第一彈簧桿（302）均包括一號豎桿和一號緩沖彈簧結構，兩個所述一號豎桿的底部固定連接有一號環板，所述通管（4）的外側與兩個一號豎桿的外部滑動連接，且通管（4）的底部貫穿一號環板并與曲頸環管（303）的頂部貫通連接。

4.根據權利要求1所述的一種樣本采集器，其特征在于：所述曲頸環管（303）的外側為橢圓形結構，且曲頸環管（303）的內側為圓形結構，所述封堵球珠（304）和濾網板（305）的數量均為兩個，兩個所述封堵球珠（304）的球徑均大于曲頸環管（303）的上端管徑，且兩個封堵球珠（304）的球徑均小于曲頸環管（303）的下端管徑。

5.根據權利要求1所述的一種樣本采集器，其特征在于：所述刺針管（2）的外部設置有伸縮限位結構（7），所述伸縮限位結構（7）包括固定于取樣筒（1）內頂壁且數量為兩個的第二彈簧桿（701），兩個所述第二彈簧桿（701）均包括二號豎桿和二號緩沖彈簧結構，所述刺針管（2）的外側與兩個二號豎桿的外部滑動連接，兩個所述二號豎桿的底部固定連接有二號環板，所述刺針管（2）的外部固定連接有數量為兩個的壓環（702）。

6.根據權利要求5所述的一種樣本采集器，其特征在于：其中一個所述壓環（702）的底部固定連接有數量為兩個的一號頂塊，其中一個所述一號頂塊的長度大于另外一個一號所述頂塊的長度，另外一個所述壓環（702）的頂部固定連接有二號頂塊。

7.根據權利要求1所述的一種樣本采集器，其特征在于：所述取樣筒（1）的內部固定安裝有軸環座，所述軸環座的內側轉動連接有限位環（703），所述限位環（703）的頂部與底部均為橢圓坡面結構，且限位環（703）的頂部右側與底部左側均活動連接有滾珠，所述刺針管（2）的底部開設有取液口，所述取樣筒（1）的底部開設有槽口，所述槽口的外部螺紋連接有密封蓋。

技術總結
本技術涉及樣本檢測技術領域，具體為一種樣本采集器，包括取樣筒，所述取樣筒的內部滑動連接有刺針管，所述固定槽塊的底部設置有曲頸環管，所述曲頸環管的內部設置有封堵球珠，所述曲頸環管的底部固定連接有螺旋曲管，所述螺旋曲管的底部固定連接有汲液頭。該樣本采集器，將刺針管通過第二彈簧桿與取樣筒滑動連接，將汲液頭和曲頸環管通過通管和第一彈簧桿與固定槽塊滑動連接，當按壓壓鈕塊使其擠壓氣囊塊，曲頸環管和螺旋曲管的內部形成負壓區域，此時汲液頭推動刺針管下移刺入皮膚，經汲液頭快速取血，血液吸入螺旋曲管后氣壓帶動封堵球珠上升，并堵住曲頸環管的上管口，使血液無法繼續抽吸上升，實現快速微量取血。

技術研發人員：王福斌,陳夢夢,張炳強,謝中玉,張西鋒,劉英,于麗
受保護的技術使用者：青島瑞思德生物科技研究院有限公司
技術研發日：20240619
技術公布日：2025/4/28
