本技術涉及一種霧化裝置，尤其涉及一種可調節霧化顆粒的霧化杯。

背景技術：

1、現今社會環境污染嚴重，導致患有呼吸道的疾病患者數量大大增加。傳統吃藥打針的治療模式對于呼吸道疾病的治療效果并不顯著，出現了霧化治療，霧化裝置將藥物分散成微小的霧滴或微粒，使其懸浮于氣體中(懸浮液)，并進入呼吸道及肺部，達到濕化氣道，局部/全身治療的目的，所以醫用霧化杯應用越來越普及。

2、霧化治療時，主機提供穩定足夠的壓縮氣體，通過軟管進入霧化杯中，使其以高速通過系統管口，在管口的附近產生負壓，從而讓霧化杯中的藥液隨高速氣流撞擊到阻擋物上，將其粉碎為大小不一的液粒，以適中的速度噴出，從而達到治療作用。常見的霧化杯只能直接打碎液體，形成直徑相同的霧化顆粒，但不同使用者所需霧化顆粒的大小不同，普通霧化杯不能適應不同患者的需求，且普通霧化杯不能自由的控制霧化的啟動和停止，無法自主呼吸的患者使用起來極不方便。

3、因此，我們需要設計一種可調節霧化顆粒的霧化杯。

技術實現思路

1、為了克服普通霧化杯不能改變霧化顆粒大小的缺點，本實用新型提供一種可調節霧化顆粒的霧化杯。

2、技術方案如下：一種可調節霧化顆粒的霧化杯，包括有杯體、藥液池、噴嘴、出霧管、套筒、進氣管、固定架、霧化杯芯、套管、旋鈕、齒輪和擋霧組件，杯體下部設有藥液池，藥液池中部穿設有噴嘴，杯體右側連接有出霧管，出霧管內轉動連接有套筒，杯體頂部設有擋霧組件，擋霧組件底部設有進氣管，進氣管底部固接有固定架，固定架上滑動連接有霧化杯芯，霧化杯芯后側固定連接有齒條，固定架上底部固接有套管，霧化杯芯與套管滑動連接，套管套設于噴嘴上，杯體后側轉動式連接有旋鈕，旋鈕的連接桿前端連接有齒輪，齒輪與霧化杯芯后側的齒條相嚙合。

3、可選地，旋鈕的連接桿與杯體內壁間設有防滑套。

4、可選地，出霧管與套筒上均設有擋板，擋板上均開有扇形出氣口，當出霧管與套筒上的兩塊擋板交錯設置時，出氣口將被堵住。

5、可選地，擋霧組件包括杯蓋、固定柱、轉板和轉桿，杯體頂部卡接有杯蓋，杯蓋中部固接有固定柱，固定柱上轉動式連接件有轉板，轉板上固接有轉桿，杯蓋底部與進氣管固定連接。

6、可選地，杯蓋和轉板上均開設有進氣口，且轉板轉到一定角度時可以完全堵住杯蓋上的進氣口。

7、可選地，還包括有呼吸面罩和單向閥片，套筒上轉動連接有呼吸面罩，呼吸面罩底部設有單向閥片。

8、可選地，單向閥片為薄膜材質。

9、有益效果為：1、本實用新型通過旋鈕、齒輪和霧化杯芯互相配合，可以改變霧化顆粒大小，滿足患者需求。

10、2、本實用新型通過出霧管和套筒的擋板轉動開關，可以自由的控制霧化的進行和停止，減少了藥物損失。

11、3、本實用新型通過單向閥片的開合，可以防止患者呼出氣體進入霧化杯中。

技術特征：

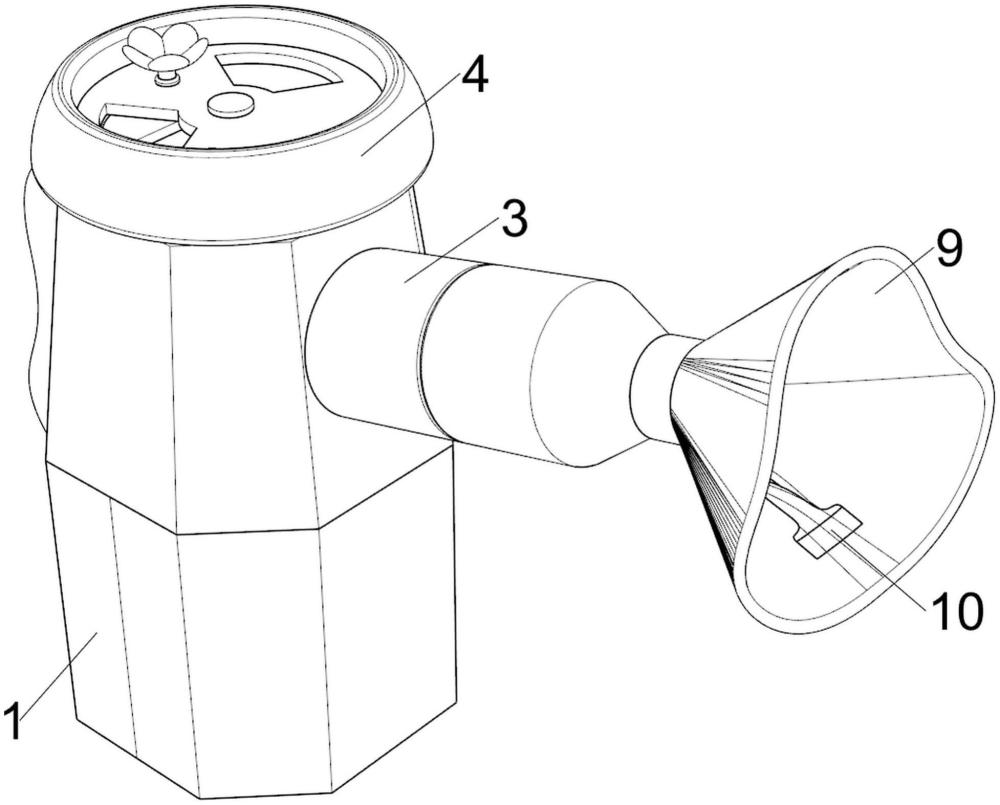

1.一種可調節霧化顆粒的霧化杯，其特征是：包括有杯體(1)、藥液池(2)、噴嘴(201)、出霧管(3)、套筒(301)、進氣管(5)、固定架(6)、霧化杯芯(7)、套管(701)、旋鈕(8)、齒輪(801)和擋霧組件，杯體(1)下部設有藥液池(2)，藥液池(2)中部穿設有噴嘴(201)，杯體(1)右側連接有出霧管(3)，出霧管(3)內轉動連接有套筒(301)，杯體(1)頂部設有擋霧組件，擋霧組件底部設有進氣管(5)，進氣管(5)底部固接有固定架(6)，固定架(6)上滑動連接有霧化杯芯(7)，霧化杯芯(7)后側固定連接有齒條，固定架(6)底部固接有套管(701)，霧化杯芯(7)與套管(701)滑動連接，套管(701)套設于噴嘴(201)上，杯體(1)后側轉動式連接有旋鈕(8)，旋鈕(8)的連接桿前端連接有齒輪(801)，齒輪(801)與霧化杯芯(7)后側的齒條相嚙合。

2.按照權利要求1所述的一種可調節霧化顆粒的霧化杯，其特征是：旋鈕(8)的連接桿與杯體(1)內壁間設有防滑套。

3.按照權利要求2所述的一種可調節霧化顆粒的霧化杯，其特征是：出霧管(3)與套筒(301)上均設有擋板，擋板上均開有扇形出氣口，當出霧管(3)與套筒(301)上的兩塊擋板交錯設置時，出氣口將被堵住。

4.按照權利要求3所述的一種可調節霧化顆粒的霧化杯，其特征是：擋霧組件包括杯蓋(4)、固定柱(401)、轉板(402)和轉桿(403)，杯體(1)頂部卡接有杯蓋(4)，杯蓋(4)中部固接有固定柱(401)，固定柱(401)上轉動式連接件有轉板(402)，轉板(402)上固接有轉桿(403),杯蓋(4)底部與進氣管(5)固定連接。

5.按照權利要求4所述的一種可調節霧化顆粒的霧化杯，其特征是：杯蓋(4)和轉板(402)上均開設有進氣口，且轉板(402)轉到一定角度時可以完全堵住杯蓋(4)上的進氣口。

6.按照權利要求5所述的一種可調節霧化顆粒的霧化杯，其特征是：還包括有呼吸面罩(9)和單向閥片(10)，套筒(301)上轉動連接有呼吸面罩(9)，呼吸面罩(9)底部設有單向閥片(10)。

7.按照權利要求6所述的一種可調節霧化顆粒的霧化杯，其特征是：單向閥片(10)為薄膜材質。

技術總結
本技術涉及一種霧化裝置，尤其涉及一種可調節霧化顆粒的霧化杯。本技術提供了這樣一種可調節霧化顆粒的霧化杯，包括有杯體、藥液池、噴嘴、出霧管和套筒等，杯體下部設有藥液池，藥液池中部穿設有噴嘴，杯體右側連接有出霧管，出霧管內轉動連接有套筒，杯體頂部設有擋霧組件，擋霧組件底部設有進氣管，進氣管底部固接有固定架，固定架上滑動連接有霧化杯芯，霧化杯芯后側固定連接有齒條，固定架上底部固接有套管，霧化杯芯與套管滑動連接，套管套設于噴嘴上。本技術通過旋鈕、齒輪和霧化杯芯互相配合，可以改變霧化顆粒大小，滿足患者需求。

技術研發人員：黃靖,向馳川,華飛祥
受保護的技術使用者：江西維德醫療健康管理有限公司
技術研發日：20240619
技術公布日：2025/4/28
