本技術涉及醫療器械，具體為一種醫用帶加溫的紅外線血管顯影平板儀。

背景技術：

1、紅外線血管顯影平板儀是一種醫療成像設備，它利用靜脈血液對紅外光的吸收率強于血管周圍組織的特性，通過紅外光照射，將人體淺表靜脈血管可視化，從而幫助醫務人員查找、評估、定位淺表靜脈血管，這種設備對于提高靜脈穿刺的成功率非常有用，尤其是在兒童、肥胖者或者靜脈不易辨認的病人身上更為重要。

2、目前，現有技術中的紅外線血管顯影平板儀在實際使用的過程中，在使用紅外血管顯影平板儀時，操作人員需要根據實際情況調整設備的溫度設置，以獲取最佳的檢測效果，如果設備不具備恒溫功能，操作人員需要不斷監控和調整溫度，這增加了操作的復雜性和難度，溫度是影響紅外血管顯影平板儀讀數的關鍵環境因素之一，適宜的環境溫度有助于血管擴張，從而使紅外檢測更為明顯，如果設備不能維持恒定的溫度，可能會導致血管收縮，減弱儀器的檢測能力，進而影響圖像質量。

3、于是，有鑒于此，針對現有的結構不足予以研究改良，提出一種醫用帶加溫的紅外線血管顯影平板儀。

技術實現思路

1、本實用新型的目的在于提供一種醫用帶加溫的紅外線血管顯影平板儀，以解決上述背景技術中提出的溫度是影響紅外血管顯影平板儀讀數的關鍵環境因素之一，適宜的環境溫度有助于血管擴張，從而使紅外檢測更為明顯，如果設備不能維持恒定的溫度，可能會導致血管收縮，減弱儀器的檢測能力，進而影響圖像質量的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種醫用帶加溫的紅外線血管顯影平板儀，包括平板儀外殼、安裝殼和卡位架，所述安裝殼嵌合活動可拆卸連接安裝在平板儀外殼的內部，所述安裝殼的內部設置有多組紅外線燈珠，所述安裝殼的內部設置有多組硅膠加熱墊，且硅膠加熱墊位于紅外線燈珠的一側，且硅膠加熱墊采用硅膠材料制成，所述平板儀外殼的頂部貫穿連接有多組導熱板，且導熱板位于硅膠加熱墊的上方，平板儀外殼的內部鑲嵌有數顯控溫器。

4、優選的，所述平板儀外殼的頂部貫穿設置有多組透明板，且透明板采用塑膠材料，所述透明板與導熱板交錯陣列安裝。

5、優選的，所述平板儀外殼的底端設置有四組支撐柱，所述支撐柱采用柔性橡膠材料，所述平板儀外殼的一側貫穿連接有控制開關。

6、優選的，所述平板儀外殼的底端開設有一號卡位槽，所述平板儀外殼的底端貫穿開設有二號卡位槽，且二號卡位槽與一號卡位槽內部貫通。

7、優選的，所述卡位架連接安裝在安裝殼的底端，且卡位架與一號卡位槽和二號卡位槽活動組合連接。

8、優選的，所述卡位架的頂部設置有擠壓墊，且擠壓墊向一號卡位槽方向厚度逐漸變薄，所述卡位架的底端設置有多組凸塊。

9、優選的，所述擠壓墊采用柔性橡膠材質，所述凸塊采用塑料材質。

10、與現有技術相比，本實用新型的有益效果是：

11、1.本實用新型通過硅膠加熱墊的設置，硅膠加熱墊具有良好的柔韌性和絕緣性能，硅膠加熱墊可以根據需要定制不同的形狀和尺寸，適配安裝在安裝殼的內部，硅膠加熱墊在與安裝殼內部的溫控系統進行連接之后，硅膠加熱墊可以恒溫保持在度，導熱板采用鋁板材質，利用導熱板將溫度傳導至使用者手臂上，便于提供適宜的環境溫度有助于使用者血管擴張，同時，提高患者滿意度，提高就醫體驗，從而使紅外檢測更為明顯，提高圖像質量，提高穿刺成功率，且能夠提升患者的舒適性。

技術特征：

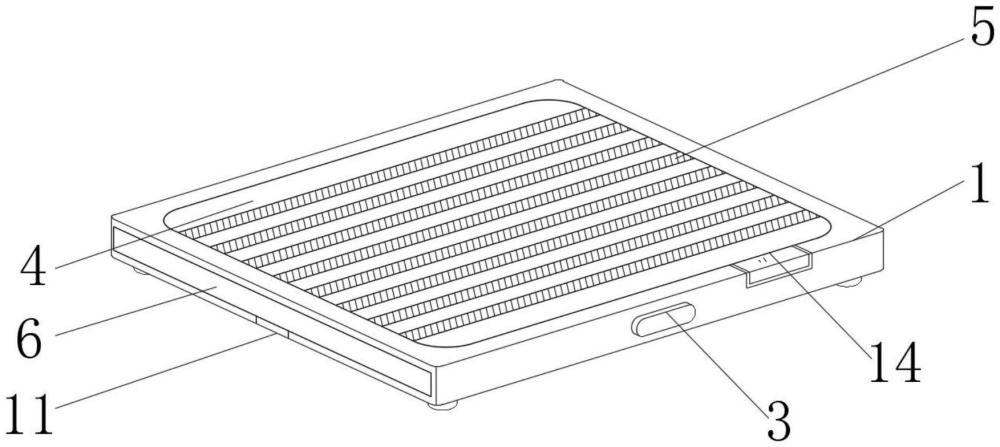

1.一種醫用帶加溫的紅外線血管顯影平板儀，包括平板儀外殼(1)、安裝殼(6)和卡位架(11)，其特征在于，所述安裝殼(6)嵌合活動可拆卸連接安裝在平板儀外殼(1)的內部，所述安裝殼(6)的內部設置有多組紅外線燈珠(7)，所述安裝殼(6)的內部設置有多組硅膠加熱墊(8)，且硅膠加熱墊(8)位于紅外線燈珠(7)的一側，且硅膠加熱墊(8)采用硅膠材料制成，所述平板儀外殼(1)的頂部貫穿連接有多組導熱板(5)，且導熱板(5)位于硅膠加熱墊(8)的上方，平板儀外殼(1)的內部鑲嵌有數顯控溫器(14)。

2.根據權利要求1所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述平板儀外殼(1)的頂部貫穿設置有多組透明板(4)，且透明板(4)采用塑膠材料，所述透明板(4)與導熱板(5)交錯陣列安裝。

3.根據權利要求2所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述平板儀外殼(1)的底端設置有四組支撐柱(2)，所述支撐柱(2)采用柔性橡膠材料，所述平板儀外殼(1)的一側貫穿連接有控制開關(3)。

4.根據權利要求1所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述平板儀外殼(1)的底端開設有一號卡位槽(9)，所述平板儀外殼(1)的底端貫穿開設有二號卡位槽(10)，且二號卡位槽(10)與一號卡位槽(9)內部貫通。

5.根據權利要求4所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述卡位架(11)連接安裝在安裝殼(6)的底端，且卡位架(11)與一號卡位槽(9)和二號卡位槽(10)活動組合連接。

6.根據權利要求5所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述卡位架(11)的頂部設置有擠壓墊(12)，且擠壓墊(12)向一號卡位槽(9)方向厚度逐漸變薄，所述卡位架(11)的底端設置有多組凸塊(13)。

7.根據權利要求6所述的一種醫用帶加溫的紅外線血管顯影平板儀，其特征在于，所述擠壓墊(12)采用柔性橡膠材質，所述凸塊(13)采用塑料材質。

技術總結
本技術公開了一種醫用帶加溫的紅外線血管顯影平板儀，涉及醫療器械技術領域，包括平板儀外殼、安裝殼和卡位架，所述安裝殼的內部設置有多組紅外線燈珠，所述安裝殼的內部設置有多組硅膠加熱墊，所述平板儀外殼的頂部貫穿連接有多組導熱板。本技術通過硅膠加熱墊的設置，硅膠加熱墊具有良好的柔韌性和絕緣性能，硅膠加熱墊可以根據需要定制不同的形狀和尺寸，適配安裝在安裝殼的內部，硅膠加熱墊可以恒溫保持在度，導熱板采用鋁板材質，利用導熱板將溫度傳導至使用者手臂上，便于提供適宜的環境溫度有助于使用者血管擴張，同時，提高患者滿意度，提高就醫體驗，從而使紅外檢測更為明顯，提高圖像質量，提高穿刺成功率。

技術研發人員：高勇,馬莉,李桂芬,李小涵
受保護的技術使用者：北京大學第三醫院（北京大學第三臨床醫學院）
技術研發日：20240618
技術公布日：2025/4/28
