本發明涉及腹腔鏡手術領域，尤其涉及一種腹腔鏡下子宮全切的陰式取物裝置。

背景技術：

1、在婦科腹腔鏡手術領域，子宮全切術是治療多種子宮疾病(如子宮肌瘤、子宮腺肌病、宮頸癌等)的重要手段。隨著醫療技術的不斷發展，腹腔鏡手術以其創傷小、恢復快等優點逐漸成為子宮全切術的常用方式之一。而陰式取物作為一種輔助手段，能夠進一步減少腹部切口，降低手術創傷，提高患者術后的生活質量。

2、然而，現有的腹腔鏡下子宮全切陰式取物手術仍面臨諸多挑戰。在手術操作過程中，子宮位于盆腔深處，周圍毗鄰膀胱、直腸等重要臟器，手術視野的暴露和操作空間的獲取較為困難，且由于病變子宮異常增大，難以從陰道取出。

3、在子宮組織的分切與取出方面，傳統的切割工具和方法存在一定的局限性。通常采用的手術刀或電切器械在切割子宮組織時，難以實現均勻、快速地將子宮分割成便于取出的小塊。這不僅延長了手術時間，增加了患者在手術臺上的風險，還可能因切割不均勻導致子宮組織殘留或取出困難，進而引發術后出血、感染等并發癥。

4、傳統的手術器械往往難以有效地阻擋周圍臟器對手術區域的干擾，例如在處理子宮時，上方脫垂的膀胱容易遮擋手術視野，增加了誤傷膀胱的風險，同時也限制了醫生對子宮的操作范圍和精準度。

5、此外，現有的器械連接結構在進行子宮分切等操作時，難以保證器械各部分之間的穩定配合。例如，在切割過程中，器械的晃動或位移可能導致切割深度和范圍的失控，對子宮周圍的血管、神經等造成不必要的損傷，嚴重影響手術的安全性和治療效果。

6、因此，有必要提供一種新的腹腔鏡下子宮全切的陰式取物裝置解決上述技術問題。

技術實現思路

1、為解決上述技術問題，本發明提供一種腹腔鏡下子宮全切的陰式取物裝置。

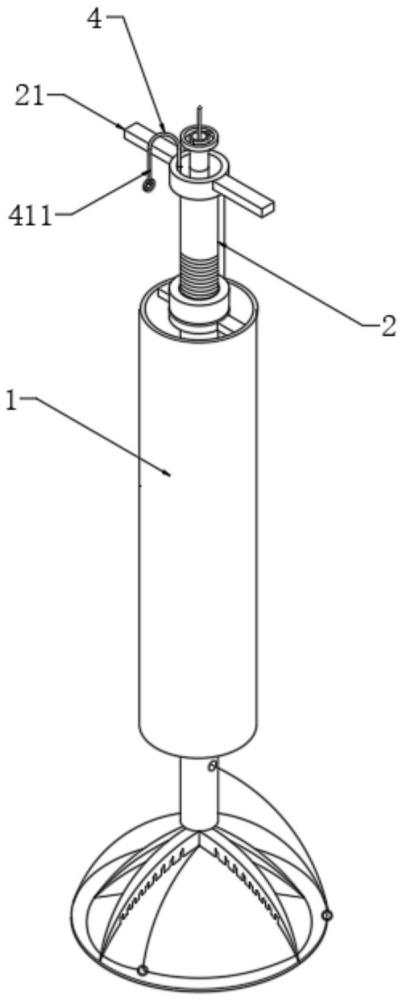

2、本發明提供的一種腹腔鏡下子宮全切的陰式取物裝置包括：外管，所述外管的內部設有中心桿，所述中心桿為空腔桿設置，所述中心桿的頂端位置處固定連接有橫把手，所述中心桿的下端對稱設有多個彈性支撐桿，多個所述彈性支撐桿上均貼合設有彈性切割絲，多個所述彈性支撐桿的外部貼合設有塑料外罩；輔助分解機構，所述輔助分解機構包括拉繩，所述拉繩的一端為環形設置，所述拉繩的一端套設連接于多個彈性切割絲的尖端上，所述拉繩的一端處設有主環扣，所述拉繩穿設于主環扣中，所述拉繩的另一端延伸至中心桿的另一端，所述拉繩的另一端安裝連接有拉環，所述塑料外置的罩口位置處設有環包組件。

3、優選的，多個所述彈性切割絲的內側均設有切割齒，多個所述彈性切割絲的外側壁均為光滑設置。

4、優選的，所述外管的一端管口位置處設有限位圈架，所述限位圈架的側壁上對稱設有兩個側凸塊，兩個所述側凸塊均與外管的一端管口內壁固定連接，所述中心桿與限位圈架滑動連接。

5、優選的，所述限位圈架的圈口位置處對稱設有兩個緊固弧形片，所述中心桿的上方位置處設有緊固封帽，所述緊固封帽的上方內壁上設有內螺紋，所述中心桿的上端位置處設有外螺紋，所述緊固封帽與中心桿的上端位置螺紋連接，所述緊固封帽設于兩個緊固弧形片的上方。

6、優選的，所述中心桿的內部設有內置細管，所述內置細管與中心桿的內壁轉動連接，所述環包組件包括黃線，所述黃線的一端為環形設置，所述黃線的一端套設連接于塑料外置的罩口位置邊沿處，所述黃線的一端設有副環扣，所述黃線穿設于副環扣中，所述黃線的另一端設于內置細管的內部。

7、優選的，所述內置細管的下端內壁上固定連接有內置刀片，所述內置細管的下端外壁上固定連接有外置刀片，所述中心桿的另一端外壁上固定連接有盤把手。

8、優選的，所述外管的外壁上設有內擴組件，所述內擴組件包括外圈架，所述外圈架套設于外管的外部，所述外圈架上設有主擋板，所述主擋板的兩端板壁均為曲形設置，所述外圈架上固定連接有長板把，所述長板把的側壁為弧形設置，所述外圈架的兩端均設有側擋板，兩個所述側擋板的內壁上均設有熒光涂層。

9、優選的，所述外圈架的兩端圈壁上均設有凹槽，兩個所述凹槽的兩側槽壁上均設有轉孔，兩個所述側擋板的下端均設有凸形連接件，兩個所述凸形連接件的兩側側壁上均設有銷軸，多個所述銷軸分別兩兩于兩個轉孔轉動連接，多個所述銷軸與對應的凹槽側壁之間均安裝連接有扭簧。

10、優選的，兩個所述側擋板的一端板壁上均設有輔助索，所述長板把的一端為彎折設計，所述長板把的彎折位置處對稱設有兩個圈耳，兩個所述輔助索的另一端分別與兩個圈耳滑動連接。

11、與相關技術相比較，本發明提供的一種腹腔鏡下子宮全切的陰式取物裝置具有如下有益效果：

12、1、本發明通過外圈架上的主擋板有效阻擋上方脫垂的膀胱，避免其對手術區域造成干擾，同時兩個側擋板能夠向外展開，顯著擴大了陰道內的可操作面積。這使得手術器械能夠更順暢進行手術，醫生在操作過程中有更清晰的視野，能夠精準地識別子宮組織與周圍器官的界限，減少了因視野受限或操作空間不足而導致的手術風險，如誤傷其他組織器官等。提高了手術的成功率，有助于患者術后的快速康復，降低了手術并發癥的發生率；

13、2、本發明通過巧妙的設計實現了外管與中心桿之間的緊固鎖位。當推動中心桿并使其伸出外管后，利用緊固封帽與限位圈架、緊固弧形片的配合，能夠將外管與中心桿牢固地固定在一起。這種穩定的連接結構在進行分切手術時，有效防止了中心桿的晃動或位移，確保了內置刀片以及彈性切割絲在切割子宮組織時的位置準確性。醫生可以更加穩定、精確地控制切割深度、角度和范圍，從而提高了子宮切除手術的質量，使手術切口更加整齊、規范，有利于術后傷口的愈合，減少了因手術器械不穩定而引起的組織撕裂、出血等不良事件的發生；

14、3、本發明通過拉動黃線使其帶動其一端環形設置的繩端在副環扣中不斷收緊，驅使塑料外罩的罩口快捷進行收緊，塑料外罩可以很好的將需要切除的子宮包裹住，后續隨之拉動拉環使其帶動拉繩相對于中心桿內部的空腔滑動，拉繩一端的環形設置的繩端在主環扣中不斷收緊，驅使多個彈性切割絲與塑料外罩的內壁相分離，多個彈性切割絲隨之完全且均勻的將子宮組織分解成多個小塊，這種分切方式相比傳統的切割方法更加高效，能夠在較短的時間內完成子宮組織的處理。且小塊的子宮組織更便于通過陰道取出，減少手術過程中取物時間，有效減少陰道壁人為損傷與腹腔內細菌病毒污染，縮短了手術時間，減輕了患者的痛苦，同時也有利于患者術后身體機能的恢復；

15、4、本發明通過利用兩個側擋板內壁上的熒光層增加了陰道內的亮度，使手術區域的可視性得到顯著提升，有效防止了在手術操作過程中因光線不足而誤傷其他組織部位，配合穩定的器械結構和精準的切割操作有效的減少了手術過程中的意外損傷，很好的優化手術視野，提高了患者在手術中的安全性。

技術特征：

1.一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，包括：

2.根據權利要求1所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，多個所述彈性切割絲(31)的內側均設有切割齒，多個所述彈性切割絲(31)的外側壁均為光滑設置。

3.根據權利要求1所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述外管(1)的一端管口位置處設有限位圈架(42)，所述限位圈架(42)的側壁上對稱設有兩個側凸塊(421)，兩個所述側凸塊(421)均與外管(1)的一端管口內壁固定連接，所述中心桿(2)與限位圈架(42)滑動連接。

4.根據權利要求3所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述限位圈架(42)的圈口位置處對稱設有兩個緊固弧形片(43)，所述中心桿(2)的上方位置處設有緊固封帽(44)，所述緊固封帽(44)的上方內壁上設有內螺紋，所述中心桿(2)的上端位置處設有外螺紋，所述緊固封帽(44)與中心桿(2)的上端位置螺紋連接，所述緊固封帽(44)設于兩個緊固弧形片(43)的上方。

5.根據權利要求1所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述中心桿(2)的內部設有內置細管(5)，所述內置細管(5)與中心桿(2)的內壁轉動連接，所述環包組件包括黃線(51)，所述黃線(51)的一端為環形設置，所述黃線(51)的一端套設連接于塑料外置(32)的罩口位置邊沿處，所述黃線(51)的一端設有副環扣(511)，所述黃線(51)穿設于副環扣(511)中，所述黃線(51)的另一端設于內置細管(5)的內部。

6.根據權利要求5所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述內置細管(5)的下端內壁上固定連接有內置刀片(52)，所述內置細管(5)的下端外壁上固定連接有外置刀片(521)，所述中心桿(2)的另一端外壁上固定連接有盤把手(53)。

7.根據權利要求1所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述外管(1)的外壁上設有內擴組件，所述內擴組件包括外圈架(6)，所述外圈架(6)套設于外管(1)的外部，所述外圈架(6)上設有主擋板(61)，所述主擋板(61)的兩端板壁均為曲形設置，所述外圈架(6)上固定連接有長板把(62)，所述長板把(62)的側壁為弧形設置，所述外圈架(6)的兩端均設有側擋板(63)，兩個所述側擋板(63)的內壁上均設有熒光涂層。

8.根據權利要求7所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，所述外圈架(6)的兩端圈壁上均設有凹槽，兩個所述凹槽的兩側槽壁上均設有轉孔，兩個所述側擋板(63)的下端均設有凸形連接件(7)，兩個所述凸形連接件(7)的兩側側壁上均設有銷軸(71)，多個所述銷軸(71)分別兩兩于兩個轉孔轉動連接，多個所述銷軸(71)與對應的凹槽側壁之間均安裝連接有扭簧(72)。

9.根據權利要求8所述的一種腹腔鏡下子宮全切的陰式取物裝置，其特征在于，兩個所述側擋板(63)的一端板壁上均設有輔助索(8)，所述長板把(62)的一端為彎折設計，所述長板把(62)的彎折位置處對稱設有兩個圈耳(81)，兩個所述輔助索(8)的另一端分別與兩個圈耳(81)滑動連接。

技術總結
本發明提供一種腹腔鏡下子宮全切的陰式取物裝置，涉及腹腔鏡手術領域，包括外管，所述外管的內部設有中心桿，所述中心桿為空腔桿設置，所述中心桿的頂端位置處固定連接有橫把手，所述中心桿的下端對稱設有多個彈性支撐桿，多個所述支撐桿上均貼合設有彈性切割絲。本發明提供的一種腹腔鏡下子宮全切的陰式取物裝置通過彈性支撐桿帶動彈性切割絲向外擴展，隨后拉動拉環進一步使彈性切割絲繼續外擴，能夠將子宮組織均勻地分解成多個小塊。這種分切方式相比傳統的切割方法更加高效，能夠在較短的時間內完成子宮組織的處理。且小塊的子宮組織更便于通過陰道取出，減少手術過程中取物時間，有效減少陰道壁人為損傷與腹腔內細菌病毒污染。

技術研發人員：徐冉,徐紅艷,徐俊
受保護的技術使用者：浙江大學醫學院附屬婦產科醫院（浙江省婦女醫院、浙江省婦女保健院）
技術研發日：
技術公布日：2025/4/24
