本發明涉及咖啡杯，尤其涉及一種便攜式車載咖啡杯及其使用方法。

背景技術：

1、目前，隨著人們的生活水平提高，而在快節奏的生活中，人們的工作壓力增大。而能在辦公室或咖啡廳內喝一杯咖啡能夠緩解人在工作和生活中的疲憊，也能夠緩解情緒。目前市場上銷售的咖啡機主要是商用和家用，其特點是功率高，體積大，只能在室內使用，無法攜帶和在戶外使用，不能滿足經常出差或旅行愛好者在戶外喝咖啡的需求。

2、市場上銷售的咖啡杯只能沖泡即溶咖啡粉，不能蒸煮咖啡，其口感和香味都不能達到咖啡愛好者的需求。隨著汽車的普及和人們生活水平的提高，在汽車或在旅行中喝到熱騰騰香濃的咖啡成為人們生活中不可缺少的一部分。

3、現有技術中對咖啡粉沖泡時，咖啡粉內會存在較多大顆粒殘渣，使得用戶在通過咖啡杯飲用咖啡時，一些固體物質隨液體進入口中，影響咖啡的口感；雖然現在存在一些具備濾網的咖啡杯用于過濾殘渣，但用戶持續的飲用使得殘渣易堵塞細密的網孔，濾網透水效果差，使得用戶在飲用咖啡時困難，不能滿足用戶的使用需求。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的問題，而提出的一種便攜式車載咖啡杯及其使用方法。

2、為了實現上述目的，本發明采用了如下技術方案：

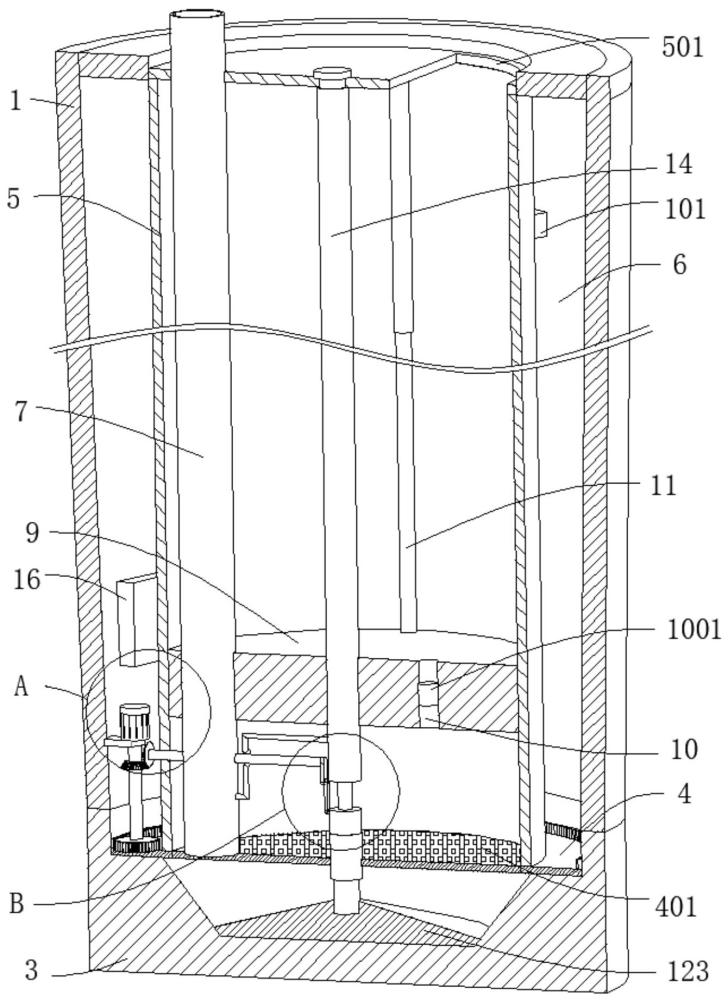

3、一種便攜式車載咖啡杯，包括上端卡接有杯蓋的杯體，還包括：

4、底座，所述底座與杯體的底部通過螺紋連接，所述底座的頂面開設有沖泡槽；

5、轉動板，所述轉動板轉動連接在底座的頂部，所述轉動板的中部設置有濾網；

6、中空杯，所述中空杯通過連桿固設在杯體內部，所述中空杯的底部設置為開口，所述中空杯的頂部開設有加水口，所述中空杯的底部與轉動板的頂部活動相抵，所述中空杯外側壁與杯體內側壁之間形成有容納腔；

7、吸管，所述吸管與中空杯的頂部相連，所述吸管的底部與濾網的頂部活動相抵，所述吸管的頂部遠離濾網的一端穿過中空杯并向上延伸；以及

8、旋轉組件，所述旋轉組件設置在容納腔內，用于驅動濾網旋轉；

9、其中，所述沖泡槽內設置有揉搓組件，所述揉搓組件與旋轉組件之間設置有輔助加料機構，用于向沖泡的咖啡內添加并攪拌糖漿。

10、優選的，所述旋轉組件包括固設在容納腔內壁的固定板，所述固定板上固設有旋轉電機，所述旋轉電機的輸出軸連接有轉動桿，所述轉動桿上設置有驅動齒輪，所述轉動板上設置有與驅動齒輪嚙合連接的齒環。

11、優選的，所述中空杯內滑動連接有內部設置有加熱元件的加熱座，所述加熱座將中空杯上下兩側分隔為加熱區和沖泡區，所述加熱座上設置有排液通道，所述排液通道內設置有第一單向閥，所述中空杯內壁與加熱座之間設置有電動伸縮桿。

12、優選的，所述揉搓組件包括與濾網滑動相連的升降桿，所述升降桿的底部設置有揉搓板，所述揉搓板的頂部設置為錐形。

13、優選的，所述輔助加料機構包括用于向沖泡的咖啡內添加糖漿的加料組件以及用于攪拌混合糖漿和咖啡的混料組件，所述混料組件的兩端分別與旋轉組件和揉搓組件相連。

14、優選的，所述混料組件包括轉動連接在吸管內的轉動軸，所述轉動軸的一端固設有從動錐齒輪，所述轉動桿上設置有與從動錐齒輪嚙合的主動錐齒輪，所述轉動軸置于吸管內的軸體上呈圓周均勻設置有若干攪拌葉，所述轉動軸遠離從動錐齒輪的一端固設有第一連板，所述第一連板遠離轉動軸的一端活動連接有第二連板，所述第二連板通過銷軸與升降桿相連。

15、優選的，所述升降桿包括與第二連板活動相連的上桿體以及與上桿體轉動相連的彈性伸縮桿，所述彈性伸縮桿外側壁固設有導向條，所述濾網開設有用于彈性伸縮桿活動的凹孔，所述凹孔內壁開設有與導向條相配合的導向槽。

16、優選的，所述加料組件包括固設在中空杯內的料筒，所述料筒與加熱座滑動相連，所述料筒內開設有儲料腔和排料腔，所述儲料腔和排料腔之間設置有第二單向閥，所述排料腔與吸管之間連接有內部設置有第三單向閥的排料管，所述排料腔內滑動連接有活塞，所述活塞與上桿體之間設置有連接桿。

17、優選的，所述容納腔內設置有電路板以及用于為旋轉電機、電動伸縮桿和加熱元件供電的蓄電池，所述杯體上設置有與蓄電池電性相連的充電孔，所述杯體的把手上還設置有與蓄電池電性相連的控制顯示面板。

18、本發明還公開了一種便攜式車載咖啡杯的使用方法，包括以下步驟：

19、s1：使用時，分別將杯體上下兩側的杯蓋和底座取下，隨后通過加水口向中空杯內添加純凈水，在底座的沖泡槽內添加咖啡粉，隨后將杯蓋和底座重新安裝在杯體上下兩端；

20、s2：用戶通過控制顯示面板控制加熱座內的加熱元件運行，使加熱元件對加熱座上側的水體進行加熱；

21、s3：中空杯加熱區內的水體加熱完畢后，用戶控制電動伸縮桿運行，使電動伸縮桿收縮并帶動加熱座上移，使加熱座對加熱區內的水體擠壓，加熱區內的水體通過排液通道內的第一單向閥導入加熱座下側的沖泡區，水體對沖泡槽內的咖啡粉進行沖泡，沖泡的咖啡逐漸填充在中空杯下側的沖泡區內；

22、s4：用戶飲用咖啡時打開杯蓋，用戶通過吸管對沖泡的咖啡吸取，咖啡吸取過程中內含的殘渣被攔截并集中在吸管正下側的濾網部分；

23、s5：飲用咖啡時同時控制旋轉電機運行，旋轉電機的輸出軸帶動轉動桿旋轉，轉動桿上的驅動齒輪與轉動板上的齒環嚙合傳動，齒環帶動轉動板以及與轉動板相連的濾網旋轉，原先處于吸管正下側濾網上的殘渣隨濾網轉動而移動至其他位置，隨著用戶通過吸管吸取，處于濾網上側的咖啡穿過濾網進入沖泡槽并向吸管底端涌動，從上至下穿過濾網的咖啡則會對濾網此前攔截的殘渣進行沖擊，使其遠離當前附著的濾網位置，使殘渣不會長時間粘附在濾網同一位置；

24、轉動桿旋轉時外側的主動錐齒輪與轉動軸上的從動錐齒輪嚙合傳動，從動錐齒輪帶動轉動軸旋轉，轉動軸上的攪拌葉對經過吸管的液體進行攪拌，轉動軸旋轉時端部的第一連板帶動第二連板活動，使第二連板帶動升降桿相對濾網上下移動，使得上桿體上下往復移動時帶動隨濾網旋轉的彈性伸縮桿上下往復運動，彈性伸縮桿帶動揉搓板上下移動時對沉淀在沖泡槽底部的殘渣進行揉搓；

25、升降桿上下移動時通過連接桿帶動活塞在排料腔內上下往復移動，活塞下移時，排料腔對儲料腔內存儲的糖漿抽取，活塞上移時，排料腔將抽取的糖漿通過排料管排入吸管，糖漿隨抽吸的咖啡向吸管頂部移動，攪拌葉對咖啡與糖漿攪拌混合；

26、s6：對沖泡區內的咖啡殘余進行清洗時，控制電動伸縮桿繼續收縮，電動伸縮桿帶動加熱座繼續上移，加熱座將中空杯上側剩余的水體通過排液通道向沖泡區擠壓，水體對沖泡區內的咖啡殘余進行沖洗，隨后用戶上下搖晃杯體，使水體對沖泡區內的咖啡殘余進一步沖擊，然后用戶將底座自杯體下端取下，將清洗的水體導出即可。

27、與現有技術相比，本發明提供了一種便攜式車載咖啡杯及其使用方法，具備以下有益效果：

28、1、該便攜式車載咖啡杯及其使用方法，通過利用吸管抽取咖啡飲用，咖啡吸取過程中內含的殘渣被攔截并集中在吸管正下側的濾網部分，旋轉組件驅動濾網旋轉，原先處于吸管正下側濾網上的殘渣隨濾網轉動而移動至其他位置，隨著用戶通過吸管吸取，處于濾網上側的咖啡穿過濾網進入沖泡槽并向吸管底端涌動，從上至下穿過濾網的咖啡則會對濾網此前攔截的殘渣進行沖擊，使其遠離當前附著的濾網位置，使殘渣不會長時間粘附在濾網同一位置，有效避免殘渣對吸管底端堵塞，保證用戶連續且穩定的飲用。

29、2、該便攜式車載咖啡杯及其使用方法，通過轉動桿旋轉時外側的主動錐齒輪與轉動軸上的從動錐齒輪嚙合傳動，從動錐齒輪帶動轉動軸旋轉，轉動軸旋轉時端部的第一連板帶動第二連板活動，使第二連板帶動升降桿相對濾網上下移動，使得上桿體上下往復移動時帶動隨濾網旋轉的彈性伸縮桿上下往復運動，彈性伸縮桿帶動揉搓板上下移動時對沉淀在沖泡槽底部的殘渣進行揉搓，降低咖啡沖泡時的剩余殘渣，提高咖啡粉的利用率，避免造成咖啡粉的浪費，且揉搓后的咖啡粉更加細膩，提高用戶飲用口感。

30、3、該便攜式車載咖啡杯及其使用方法，通過升降桿上下移動時帶動活塞在排料腔內上下往復移動，活塞下移時，排料腔對儲料腔內存儲的糖漿抽取，活塞上移時，排料腔將抽取的糖漿通過排料管排入吸管，糖漿隨抽吸的咖啡向吸管頂部移動，輔助加料機構的混料組件在驅動揉搓組件動作的同時，使攪拌葉對咖啡與糖漿攪拌混合，提高用戶飲用咖啡時的口感。
