本發明涉及金屬結構件表面磨光，特別涉及一種船用金屬結構件表面磨光裝置。

背景技術：

1、金屬結構件表面磨光，是通過特定工藝設備對其表面進行打磨處理，以去除瑕疵、銹跡、氧化層等，使表面平整光滑并呈現出金屬光澤，提升結構件外觀質量與性能的一種表面加工技術。

2、在申請號為cn202122801700.9的中國專利中，公開了一種用于金屬管加工的外圓磨光機，包括殼體和打磨機構；殼體：其下表面的四角均設有底座，殼體左右兩側面的中部均設有圓孔，兩個圓孔圓心重合，殼體底壁左側均勻分布的轉孔內均通過軸承轉動連接有導引輪，前后對應的兩個導引輪之間中心點位于兩個圓孔的中心軸線上，中部前后對應的兩個導引輪上表面均設有齒輪，兩個齒輪嚙合連接，殼體內部的右側設有擋板，殼體位于擋板左右兩側的底壁均設有出液口；打磨機構：設置于擋板的中部，打磨機構與殼體的右側面固定連接，還包括控制開關組，所述控制開關組設置于殼體的前側面，該用于金屬管加工的外圓磨光機，打磨的全面，打磨效果好。

3、上述專利在工作中，在對金屬管打磨時都是將金屬管直接進行磨光，由于金屬管外表面雜質層大小不一，在金屬管打磨時，雜質較多的區域能夠被磨具打磨，但由于缺少促進磨具與金屬管表面充分接觸的條件，打磨速度緩慢；而雜質較少的區域，磨具難以充分施展磨削作用，無法有效打磨這些部位，導致降低了金屬管磨光的效果。

4、為此，我們提出了一種船用金屬結構件表面磨光裝置。

技術實現思路

1、本發明的目的在于提供一種船用金屬結構件表面磨光裝置，解決了背景技術中因為金屬管雜質層大小不一，且是直接進行磨光的，導致降低了金屬管磨光的效率。

2、為實現上述目的，本發明提供如下技術方案：一種船用金屬結構件表面磨光裝置，包括輸送機，輸送機一側固定安裝有用于處理金屬管外表面的預處理部件，預處理部件一側固定安裝有磨光設備，輸送機內部設置有輸送帶，輸送帶表面開設有管槽，管槽與金屬管相適配；

3、預處理部件包括固定安裝在輸送機一側的固定板，固定安裝在固定板內壁的斜板，活動設置在斜板內部用于移動金屬管的轉運組件，活動設置在轉運組件一側的擋板，固定安裝在固定板內壁用于噴灑研磨液的噴淋組件；

4、斜板上表面開設有底槽，底槽內壁兩側開設有側槽，斜板兩側固定安裝有側板，固定安裝在側板上表面的齒牙，底槽底部開設有漏槽，斜板一端固定安裝有馬達a，馬達a輸出端設置有螺紋桿a，斜板下表面固定安裝有收集箱，收集箱位于漏槽下方；

5、轉運組件包括活動設置在底槽內部的連接板，連接板套設在螺紋桿a外表面，固定安裝在連接板一側的立板，固定安裝在立板上表面的橫板，橫板設置有兩組，兩組所述橫板一側均開設有寬孔，寬孔內部設置有橫桿，橫桿外表面套設有齒輪，橫桿一端固定安裝有石英輥a，石英輥a與金屬管外表面相貼合，橫桿與側槽滑動連接，齒輪位于側槽一側，且齒輪與齒牙相嚙合。

6、進一步地，所述橫板一側還設置有圓槽，圓槽內壁開設有細孔，橫板上表面固定安裝有豎板，豎板上表面固定安裝有擠壓板，連接板下表面固定安裝有刮板。

7、進一步地，所述擋板位于兩組橫板之間，擋板一側開設有空槽，空槽內壁活動設置有石英輥b，擋板一端設置有馬達b，馬達b輸出端設置有轉桿，轉桿一端與擋板一端固定連接，馬達b與圓槽固定連接，轉桿與細孔活動連接。

8、進一步地，所述噴淋組件包括固定安裝在輸送機一側的頂板，開設在頂板內部的氣腔與液腔，開設在氣腔底部的氣口，以及固定安裝在氣腔與液腔頂部的進氣管，氣腔頂部的進氣管內部設置有進氣單向閥，液腔頂部的進氣管內部設置有出氣單向閥，氣腔內壁固定安裝有張力彈簧a，張力彈簧a一端固定安裝有c板，c板內壁固定安裝有連接桿，連接桿一端固定安裝有滑板，連接桿與滑板位于液腔內部。

9、進一步地，所述液腔內壁固定安裝有往復絲桿，液腔頂部還設置有入液管，往復絲桿底部開設有液口，液口內壁開設有板槽與收納槽，板槽內部活動設置有l板，l板一側固定安裝有磁鐵b，l板另一側固定安裝有細板，細板與收納槽滑動連接，細板一側固定安裝有張力彈簧b，張力彈簧b一端與收納槽內壁固定連接。

10、進一步地，所述滑板內壁活動設置有套環，套環外表面套設有葉片，套環內壁設置有滑桿，滑板一側固定安裝有推板，推板上表面開設有貫穿槽，推板一端固定安裝有磁鐵a，磁鐵a與磁鐵b磁性相吸，套環內壁與往復絲桿相適配，滑桿與往復絲桿外表面的螺紋滑動連接。

11、進一步地，所述磨光設備上表面固定安裝有排煙管，磨光設備底部開設有儲液槽，儲液槽內壁開設有滑槽，磨光設備內壁一端固定安裝有導桿，磨光設備內壁一側假設有長槽，磨光設備一側固定安裝有電機a，電機a輸出端設置有螺紋桿b，導桿外表面套設有推動板，磨光設備內部開設有加熱腔，加熱腔內部固定安裝有加熱板，磨光設備內部設置有磨光機。

12、進一步地，所述推動板一側固定安裝有滑塊，滑塊與長槽滑動連接，滑塊套設在螺紋桿b外表面，推動板另一側固定安裝有短桿，短桿一端固定安裝有固定盤，固定盤一側固定安裝有電機b，電機b位于推動板與固定盤之間，電機b輸出端設置有驅動桿，驅動桿一端固定安裝有旋轉盤，旋轉盤一側開設有凹槽，凹槽底部固定安裝有電動伸縮桿，電動伸縮桿一端固定安裝有卡塊，旋轉盤位于金屬管內部，推動板下表面活動設置有長板。

13、進一步地，所述長板下表面固定安裝有豎桿與清潔海綿，清潔海綿位于儲液槽內部且滑動連接。

14、進一步地，所述儲液槽底部開設有排液槽，儲液槽一端固定安裝有斜槽，斜槽一端開設有矩形槽，矩形槽位于加熱腔正上方；

15、滑槽底部開設有z槽，z槽一端開設有橫槽，橫槽位于橫槽一側，z槽和橫槽均與豎桿滑動連接。

16、與現有技術相比，本發明的有益效果是：

17、本發明提出的一種船用金屬結構件表面磨光裝置，當需要對金屬管進行磨光時，將金屬管輸送到石英輥a表面時，螺紋桿a就會帶著連接板斜向下移動，由于齒輪與齒牙是相嚙合的，當連接板帶著石英輥a斜向下時，石英輥a就會被齒輪帶動旋轉，此時金屬管就會在石英輥a與石英輥b表面進行旋轉，就在連接板斜向下時，擠壓板就會擠壓c板一端，讓c板帶著滑板擠壓液腔內部的液體，從而讓液腔內部的液體噴灑到金屬管表面，當金屬管移動到底槽中心時，擠壓板就位于c板一端的下方，此時c板就會被張力彈簧a復位，從而讓c板擠壓氣腔內部的氣體，讓氣腔內部的氣體噴到金屬管表面，讓金屬管表面的研磨顆粒均勻附著，為后續的磨光做準備，至此通過滑板的擠壓將研磨液噴淋到金屬管表面，再通過c板將氣體噴到金屬管表面，讓研磨顆粒均勻的掛在金屬管表面，從而提高了金屬管磨光的效果。

技術特征：

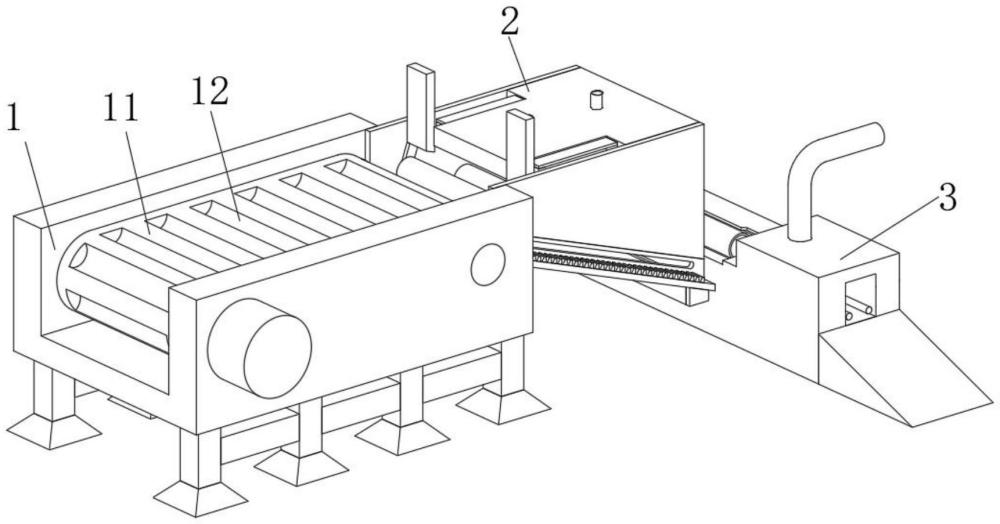

1.一種船用金屬結構件表面磨光裝置，包括輸送機(1)，其特征在于，所述輸送機(1)一側固定安裝有用于處理金屬管外表面的預處理部件(2)，預處理部件(2)一側固定安裝有磨光設備(3)，輸送機(1)內部設置有輸送帶(11)，輸送帶(11)表面開設有管槽(12)，管槽(12)與金屬管相適配；

2.如權利要求1所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述橫板(234)一側還設置有圓槽(235)，圓槽(235)內壁開設有細孔(237)，橫板(234)上表面固定安裝有豎板(238)，豎板(238)上表面固定安裝有擠壓板(239)，連接板(231)下表面固定安裝有刮板(232)。

3.如權利要求2所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述擋板(24)位于兩組橫板(234)之間，擋板(24)一側開設有空槽(241)，空槽(241)內壁活動設置有石英輥b(243)，擋板(24)一端設置有馬達b(242)，馬達b(242)輸出端設置有轉桿，轉桿一端與擋板(24)一端固定連接，馬達b(242)與圓槽(235)固定連接，轉桿與細孔(237)活動連接。

4.如權利要求2所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述噴淋組件(25)包括固定安裝在輸送機(1)一側的頂板(251)，開設在頂板(251)內部的氣腔(252)與液腔(254)，開設在氣腔(252)底部的氣口(2521)，以及固定安裝在氣腔(252)與液腔(254)頂部的進氣管(253)，氣腔(252)與液腔(254)頂部的進氣管(253)內部均設置有氣體單向閥，氣腔(252)內壁固定安裝有張力彈簧a(256)，張力彈簧a(256)一端固定安裝有c板(255)，c板(255)內壁固定安裝有連接桿(257)，連接桿(257)一端固定安裝有滑板(258)，連接桿(257)與滑板(258)位于液腔(254)內部。

5.如權利要求4所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述液腔(254)內壁固定安裝有往復絲桿(2541)，液腔(254)頂部還設置有入液管(2542)，往復絲桿(2541)底部開設有液口(2543)，液口(2543)內壁開設有板槽(2544)與收納槽(2545)，板槽(2544)內部活動設置有l板(2546)，l板(2546)一側固定安裝有磁鐵b(2547)，l板(2546)另一側固定安裝有細板(2548)，細板(2548)與收納槽(2545)滑動連接，細板(2548)一側固定安裝有張力彈簧b(2549)，張力彈簧b(2549)一端與收納槽(2545)內壁固定連接。

6.如權利要求5所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述滑板(258)內壁活動設置有套環(2581)，套環(2581)外表面套設有葉片(2582)，套環(2581)內壁設置有滑桿(2583)，滑板(258)一側固定安裝有推板(2584)，推板(2584)上表面開設有貫穿槽(2585)，推板(2584)一端固定安裝有磁鐵a(2586)，磁鐵a(2586)與磁鐵b(2547)磁性相吸，套環(2581)內壁與往復絲桿(2541)相適配，滑桿(2583)與往復絲桿(2541)外表面的螺紋滑動連接。

7.如權利要求1所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述磨光設備(3)上表面固定安裝有排煙管(31)，磨光設備(3)底部開設有儲液槽(32)，儲液槽(32)內壁開設有滑槽(33)，磨光設備(3)內壁一端固定安裝有導桿(34)，磨光設備(3)內壁一側假設有長槽(35)，磨光設備(3)一側固定安裝有電機a(351)，電機a(351)輸出端設置有螺紋桿b(352)，導桿(34)外表面套設有推動板(36)，磨光設備(3)內部開設有加熱腔(37)，加熱腔(37)內部固定安裝有加熱板(38)，磨光設備(3)內部設置有磨光機(39)。

8.如權利要求7所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述推動板(36)一側固定安裝有滑塊(361)，滑塊(361)與長槽(35)滑動連接，滑塊(361)套設在螺紋桿b(352)外表面，推動板(36)另一側固定安裝有短桿(362)，短桿(362)一端固定安裝有固定盤(363)，固定盤(363)一側固定安裝有電機b(364)，電機b(364)位于推動板(36)與固定盤(363)之間，電機b(364)輸出端設置有驅動桿，驅動桿一端固定安裝有旋轉盤(365)，旋轉盤(365)一側開設有凹槽(366)，凹槽(366)底部固定安裝有電動伸縮桿(367)，電動伸縮桿(367)一端固定安裝有卡塊(368)，旋轉盤(365)位于金屬管內部，推動板(36)下表面活動設置有長板(369)。

9.如權利要求8所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述長板(369)下表面固定安裝有豎桿(3691)與清潔海綿(3692)，清潔海綿(3692)位于儲液槽(32)內部且滑動連接。

10.如權利要求9所述的一種船用金屬結構件表面磨光裝置，其特征在于：所述儲液槽(32)底部開設有排液槽(321)，儲液槽(32)一端固定安裝有斜槽(322)，斜槽(322)一端開設有矩形槽(323)，矩形槽(323)位于加熱腔(37)正上方；

技術總結
本發明涉及金屬結構件表面磨光技術領域，特別涉及一種船用金屬結構件表面磨光裝置，為了解決現有因為金屬管雜質層大小不一，且是直接進行磨光的，導致降低了金屬管磨光的效率；本發明通過轉運組件帶動金屬管向斜下方移動，隨后移動的石英輥A就會帶著齒輪與齒牙相嚙合，讓石英輥A帶著金屬管旋轉，而移動的擠壓板則會擠壓C板一端，讓C板帶著連接桿與滑板一同移動，將液腔內部的研磨液噴淋到金屬管表面，由于金屬管在移動時自身在轉動，此時金屬管表面就會充滿研磨液，當擠壓板脫離C板一端時，C板的復位就會擠壓氣腔內部的氣體，從而讓氣體吹向金屬管，讓金屬管表面的研磨顆粒進一步的均勻分布在金屬管表面，從而提高了金屬管磨光的效果。

技術研發人員：白潤平,雷夕勇,胡正瑞,單慶國
受保護的技術使用者：啟東中遠海運海洋工程有限公司
技術研發日：
技術公布日：2025/4/24
