本技術涉及乳制品發酵，尤其涉及一種乳制品發酵裝置。

背景技術：

1、乳制品：指的是使用或及其加工制品為主要原料，加入或不加入適量的維生素、礦物質和其他輔料，經加工制成的各種食品，發酵乳制品是原料乳在特定微生物的作用下，通過乳酸菌發酵或乳酸菌、酵母菌共同發酵制成的酸性乳制品。

2、經檢索，公告號為cn218736974u公示了一種乳制品發酵裝置，其裝置將乳制品倒入到發酵桶的內部，通過電機轉動帶動轉動軸及其連接桿和攪拌架進行攪拌，增加其流動性，使加熱板工作，使用加熱板進行加熱，使發酵桶的內部處于恒溫的狀態，然而該裝置在使用后桶內會留有殘留物，在下次使用時殘留物會對下次發酵造成影響，進而影響了發酵的效果。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種乳制品發酵裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種乳制品發酵裝置，包括罐體，所述罐體的頂部固定連接有頂蓋，頂蓋的一側開設有安裝孔，安裝孔內固定連接有進水管，進水管的一端固定連接有三通管，三通管內固定連接有噴灑管，所述頂蓋的頂部?jī)?nèi)壁固定連接有電機，電機輸出軸的一端穿過頂蓋固定連接有穿過噴灑管的轉動軸，轉動軸的圓周外壁位于噴灑管下方的位置固定連接有扇葉架，所述轉動軸的圓周外壁位于扇葉架下方的位置固定連接有攪拌架，所述頂蓋的頂部固定連接有進料管。

4、作為本實用新型再進一步的方案，所述罐體的底部固定連接有出料管，出料管的外側設有閥門。

5、作為本實用新型再進一步的方案，所述頂蓋的頂部設有向罐體內加氣的進氣口，所述頂蓋的頂部設有出氣口。

6、作為本實用新型再進一步的方案，所述罐體內開設有安裝槽，安裝槽內固定連接有加熱板。

7、作為本實用新型再進一步的方案，所述罐體的圓周內壁設有冷卻管，且冷卻管的兩端均穿過罐體。

8、作為本實用新型再進一步的方案，所述罐體的一側固定連接有溫度計，且溫度計延伸進罐體內。

9、作為本實用新型再進一步的方案，所述罐體的底部外壁固定連接有對罐體進行支撐的支撐架。

10、作為本實用新型再進一步的方案，所述罐體的圓周內壁位于頂部的位置開設有凹槽，且頂蓋與凹槽卡接。

11、本實用新型的有益效果為：

12、1.通過噴灑管和扇葉架的配合使用，通過進料管向罐體內加入清洗液，同時將清洗液通過進水管加入到噴灑管內，通過噴灑管進行噴出，同時扇葉架會對噴灑管噴出的清洗液進行吹風，改變清洗液的噴灑路徑，從而使清洗液噴灑到頂蓋上，對頂蓋進行清洗，同時清洗液會對罐體內壁進行清洗，從而避免罐體和頂蓋的內壁粘附殘留物，提高了發酵裝置的使用效果。

13、2.通過凹槽的設置，將頂蓋與罐體進行連接時，將頂蓋卡入到罐體頂部的凹槽內，從而可以對頂蓋進行定位放置，方便工作人員將頂蓋與罐體進行連接，提高了罐體和頂蓋連接的便捷性。

技術特征：

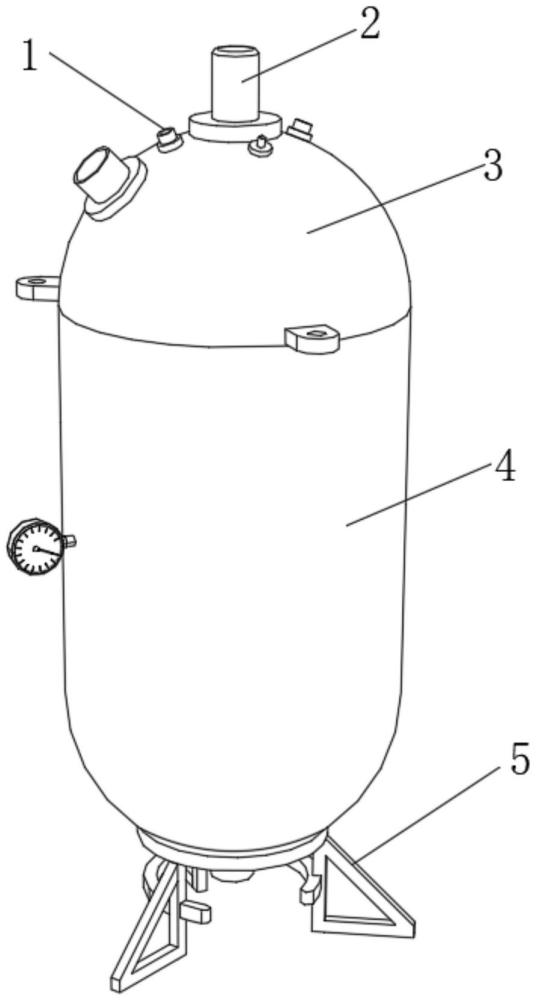

1.一種乳制品發酵裝置，包括罐體(4)，其特征在于，所述罐體(4)的頂部固定連接有頂蓋(3)，頂蓋(3)的一側開設有安裝孔，安裝孔內固定連接有進水管(16)，進水管(16)的一端固定連接有三通管(17)，三通管(17)內固定連接有噴灑管(15)，所述頂蓋(3)的頂部?jī)?nèi)壁固定連接有電機(2)，電機(2)輸出軸的一端穿過頂蓋(3)固定連接有穿過噴灑管(15)的轉動軸(10)，轉動軸(10)的圓周外壁位于噴灑管(15)下方的位置固定連接有扇葉架(18)，所述轉動軸(10)的圓周外壁位于扇葉架(18)下方的位置固定連接有攪拌架(9)，所述頂蓋(3)的頂部固定連接有進料管(8)。

2.根據權利要求1所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)的底部固定連接有出料管(7)，出料管(7)的外側設有閥門。

3.根據權利要求1所述的一種乳制品發酵裝置，其特征在于，所述頂蓋(3)的頂部設有向罐體(4)內加氣的進氣口(1)，所述頂蓋(3)的頂部設有出氣口(6)。

4.根據權利要求1所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)內開設有安裝槽，安裝槽內固定連接有加熱板(12)。

5.根據權利要求4所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)的圓周內壁設有冷卻管(14)，且冷卻管(14)的兩端均穿過罐體(4)。

6.根據權利要求5所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)的一側固定連接有溫度計(11)，且溫度計(11)延伸進罐體(4)內。

7.根據權利要求6所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)的底部外壁固定連接有對罐體(4)進行支撐的支撐架(5)。

8.根據權利要求1所述的一種乳制品發酵裝置，其特征在于，所述罐體(4)的圓周內壁位于頂部的位置開設有凹槽(13)，且頂蓋(3)與凹槽(13)卡接。

技術總結
本技術公開了一種乳制品發酵裝置，包括罐體，所述罐體的頂部固定連接有頂蓋，頂蓋的一側開設有安裝孔，安裝孔內固定連接有進水管，進水管的一端固定連接有三通管，三通管內固定連接有噴灑管，所述頂蓋的頂部?jī)?nèi)壁固定連接有電機，電機輸出軸的一端穿過頂蓋固定連接有穿過噴灑管的轉動軸，轉動軸的圓周外壁位于噴灑管下方的位置固定連接有扇葉架，所述轉動軸的圓周外壁位于扇葉架下方的位置固定連接有攪拌架，所述頂蓋的頂部固定連接有進料管。本技術不僅能夠避免罐體和頂蓋的內壁粘附殘留物，提高了發酵裝置的使用效果，而且能夠方便工作人員將頂蓋與罐體進行連接，提高了罐體和頂蓋連接的便捷性。

技術研發人員：徐浩然,聶養林,朱志強
受保護的技術使用者：安牧乳業（江蘇）有限公司
技術研發日：20240725
技術公布日：2025/4/28
