本發明涉及醫療器械，尤其涉及一種彈簧圈。

背景技術：

1、顱內動脈瘤由血管動脈壁的局部膨出形成。隨著動脈瘤的增大，血管壁順應性降低、張力增加，動脈瘤會發生破裂。破裂的動脈瘤會引起腦血管痙攣、意識障礙、神經功能障礙，甚至發生死亡。目前顱內動脈瘤的手術方式主要有顯微外科夾閉術、血管內介入術、顱內外動脈搭橋術、彈簧圈栓塞治療等。在眾多方案中，彈簧圈栓塞治療具有安全可靠、植入穩定、輸送便捷等優勢。

2、目前的彈簧圈主要分為三種：第一種為預定型的裸金屬彈簧圈，該類彈簧圈采用鉑鎢合金材料預制成二維或三維結構；第二種為表面覆蓋生物活性材料的生物修飾彈簧圈，通過在金屬圈的表面覆蓋可降解生物材料降低占位效應；第三種為高膨脹性水凝膠彈簧圈，通過在金屬圈內部添加親水性聚丙烯水凝膠，植入后水凝膠大量吸水體積劇烈膨脹，使得彈簧圈在腔內完全填充，以減少動脈瘤的再通率。上述三種彈簧圈，無論是裸金屬彈簧圈還是在其基礎上制備的生物修飾彈簧圈和水凝膠彈簧圈，填塞后雖然可以治療相關疾病，但由于其殘存的大量金屬依然會長期停留在體內，其安全性和占位效應等問題沒有得到完全解決。

3、若將彈簧圈設置成可降解的材料，例如鎂合金彈簧圈，又會由于單一的降解周期和疾病治愈周期無法達到完美匹配而影響治療效果。

4、同樣重要的是，彈簧圈這樣的瘤囊填充器械需要長期保持在動脈瘤內。然而，具有較大開口的動脈瘤在動脈瘤囊內放置和保持瘤囊填充器械方面存在困難，特別是對于小且相對細的彈簧圈而言，在瘤囊內未完全形成栓塞之前，較為柔順的彈簧圈必然缺乏足夠的機械強度對抗血液沖擊，以保持它們?cè)趧?dòng)脈瘤囊內的填充姿態，以至于從動脈瘤囊中疝出。

5、因此，亟需一種的彈簧圈，以解決上述問題。

技術實現思路

1、本發明的目的在于提供一種彈簧圈，能降低占位效應且能穩定植入于動脈瘤囊內。

2、為達此目的，本發明采用以下技術方案：

3、一種彈簧圈，包括彈簧圈本體，所述彈簧圈本體包括：

4、支撐部，具有形狀記憶效應，擴張時能夠適應瘤囊的開口的形狀并支撐于所述瘤囊的頸部；所述支撐部的一部分由可降解的材料制成，另一部分由不可降解的材料制成；

5、填充部，填充于所述瘤囊內部，所述填充部由可降解的材料制成。

6、在一些可能的實施方式中，所述支撐部由第一編織絲和第二編織絲編織形成網狀，所述第一編織絲由具有形狀記憶效應且可降解的材料制成，所述第二編織絲由具有形狀記憶效應且不可降解的材料制成。

7、在一些可能的實施方式中，所述第一編織絲為高分子材料經靜電紡絲形成；和/或，所述第二編織絲為鎳鈦金屬絲；和/或，所述填充部為鎂合金金屬絲。

8、在一些可能的實施方式中，所述第二編織絲的面積占所述支撐部的總面積的60%-80%，所述第一編織絲具有彈性，以適應瘤囊的開口的形狀。

9、在一些可能的實施方式中，所述支撐部能夠擴張呈傘狀且至少部分所述支撐部支撐于所述瘤囊的內壁。

10、在一些可能的實施方式中，還包括由可降解的材料制成的芯絲，所述芯絲與所述彈簧圈本體的中心線重合，所述芯絲一端與所述支撐部的近端連接，另一端與所述填充部的遠端連接。

11、在一些可能的實施方式中，所述芯絲的表面設有促凝藥物。

12、在一些可能的實施方式中，所述芯絲表面沿長度方向呈螺旋狀間隔排布有多個凹陷槽，所述凹陷槽內容置有所述促凝藥物。

13、在一些可能的實施方式中，所述凹陷槽深度為h，所述芯絲直徑為d，其中，h為0.3d至0.6d，d為0.05mm至0.1mm。

14、在一些可能的實施方式中，所述凹陷槽沿槽口向槽底方向靠近槽口側的橫截面積不小于靠近槽底側的截面面積。

15、在一些可能的實施方式中，多個所述凹陷槽的總體積占所述彈簧圈體積的1％-5％。

16、在一些可能的實施方式中，所述凹陷槽通過等離子刻蝕的方法制成，所述促凝藥物設于經過等離子刻蝕的所述芯絲上。

17、本發明的有益效果：

18、本發明提供的一種彈簧圈，通過設置包括支撐部和填充部的彈簧圈本體，在釋放彈簧圈至瘤囊內過程中，填充部填充于瘤囊內部，之后繼續推送打開具有形狀記憶效應的支撐部，使支撐部擴張至預設狀態，即支撐部適應瘤囊的開口的形狀，封堵在開口并支撐于瘤囊的頸部，從而阻止血流流入瘤囊內沖刷填充部，防止彈簧圈發生位移，能夠穩定地植入于動脈瘤囊內，避免在未完全形成栓塞之前彈簧圈從動脈瘤囊中疝出。

19、由于支撐部的一部分由可降解的材料制成，另一部分由不可降解的材料制成，填充部由可降解的材料制成。彈簧圈植入后，支撐部位于開口會與血管中的血液接觸，相較于瘤囊內的填充部，可降解部分的支撐部在一定程度上會較快降解，最后剩下不可降解部分的支撐部支撐于瘤囊頸部。一方面，減少殘存在體內的彈簧圈，避免其長期停留在體內導致的安全性和占位效應等問題。另一方面，填充部和部分支撐部在一定程度上呈梯度降解，克服了降解過快的問題，以與疾病治愈周期匹配，保證治療效果。

技術特征：

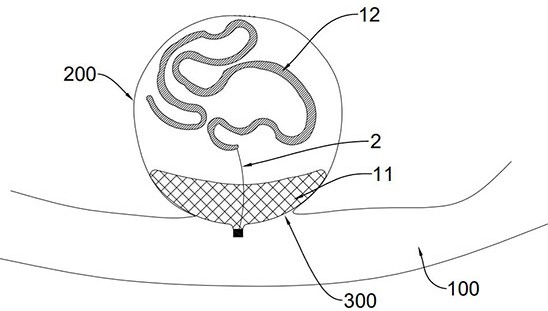

1.一種彈簧圈，其特征在于，包括彈簧圈本體(1)，所述彈簧圈本體(1)包括：

2.根據權利要求1所述的彈簧圈，其特征在于，所述支撐部(11)由第一編織絲和第二編織絲編織形成網狀，所述第一編織絲由具有形狀記憶效應且可降解的材料制成，所述第二編織絲由具有形狀記憶效應且不可降解的材料制成。

3.根據權利要求2所述的彈簧圈，其特征在于，所述第一編織絲為高分子材料經靜電紡絲形成；和/或，所述第二編織絲為鎳鈦金屬絲；和/或，所述填充部(12)為鎂合金金屬絲。

4.根據權利要求2所述的彈簧圈，其特征在于，所述第二編織絲的面積占所述支撐部(11)的總面積的60%-80%，所述第一編織絲具有彈性，以適應瘤囊(200)的開口的形狀。

5.根據權利要求1所述的彈簧圈，其特征在于，所述支撐部(11)能夠擴張呈傘狀，且部分所述支撐部(11)支撐于所述瘤囊(200)的內壁。

6.根據權利要求1-5任一項所述的彈簧圈，其特征在于，還包括由可降解的材料制成的芯絲(2)，所述芯絲(2)與所述彈簧圈本體(1)的中心線重合，所述芯絲(2)的一端與所述支撐部(11)的近端連接，另一端與所述填充部(12)的遠端連接。

7.根據權利要求6所述的彈簧圈，其特征在于，所述芯絲(2)的表面設有促凝藥物(3)。

8.根據權利要求7所述的彈簧圈，其特征在于，所述芯絲(2)表面沿長度方向呈螺旋狀間隔排布有多個凹陷槽(21)，所述凹陷槽(21)內容置有所述促凝藥物(3)。

9.根據權利要求8所述的彈簧圈，其特征在于，所述凹陷槽(21)深度為h，所述芯絲(2)直徑為d，其中，h為0.3d至0.6d，d為0.05mm至0.1mm。

10.根據權利要求8所述的彈簧圈，其特征在于，所述凹陷槽(21)沿槽口向槽底方向靠近槽口側的橫截面積不小于靠近槽底側的截面面積。

11.根據權利要求8所述的彈簧圈，其特征在于，多個所述凹陷槽(21)的總體積占所述彈簧圈體積的1％-5％。

12.根據權利要求8所述的彈簧圈，其特征在于，所述凹陷槽(21)通過等離子刻蝕的方法制成，所述促凝藥物(3)設于經過等離子刻蝕的所述芯絲(2)上。

技術總結
本發明公開了一種彈簧圈，屬于醫療器械技術領域。彈簧圈包括彈簧圈本體，彈簧圈本體包括支撐部和填充部。支撐部具有形狀記憶效應，擴張時能夠適應瘤囊的開口的形狀并支撐于瘤囊的頸部；支撐部的一部分由可降解的材料制成，另一部分由不可降解的材料制成；填充部填充于瘤囊內部，填充部由可降解的材料制成。本發明的彈簧圈，能降低占位效應且能穩定植入于動脈瘤囊內。

技術研發人員：李靜,郭力友,夏潔
受保護的技術使用者：蘇州中天醫療器械科技有限公司
技術研發日：
技術公布日：2025/4/28
